ВИНАХІД
Патент Російської Федерації RU2216696
ПЕРЕСУВНА ТЕПЛОГЕНЕРАТОР ДЛЯ ПІДІГРІВУ ДВИГАТЕЛЕЙ ПЕРЕД запуском
Ім'я винахідника: Алтухов Р.В .; Белогубец Ф.А .; Дашунін Н.В .; Дроздов М.Л .; Іванов В.А .; Рачук В.С .; Сорокін І.М .; Сухов О.І .; Шевцов А.П .; Чурсинов Д.Н.
Ім'я патентовласника: Федеральне державне унітарне підприємство Конструкторське бюро Хімавтоматика; Товариство з обмеженою відповідальністю Промислова корпорація Космос-Нафта-Газ
Адреса для листування: 394006, г.Воронеж, вул. Ворошилова, 22, КБ Хімавтоматика, нач.отдела
Дата початку дії патенту: 2002.10.30
Винахід відноситься до теплотехніки, а конкретно до пересувних теплогенератора, і може бути використано для опалення приміщень в холодну пору року гарячим повітрям. Завданням винаходу є спрощення конструкції пересувного теплогенератора і поліпшення процесу горіння палива в його камері згоряння. Суть винаходу в тому, що в теплогенераторі, що містить закріплений на візку корпус, нагнітач повітря, камеру згоряння з пальникових пристроїв, паливну магістраль, теплообмінник з центральним каналом, канал для підведення холодного повітря і канал для відведення гарячого повітря, центральний канал утворений кільцевими рядами вертикально закріплених і рівновіддалених один від одного труб, які повідомляють порожнину камери згоряння з вихлопною трубою, а камера згоряння у верхній частині виконана у вигляді концентрично встановлених внутрішнього і зовнішнього циліндрів, змонтованих над пальникових пристроїв і утворюють кільцеву порожнину - порожнину камери згоряння, яка з'єднана з каналом відводу гарячого повітря після теплообмінника і відділена від каналу підведення холодного повітря внутрішнім циліндром, закріпленим рухомо щодо корпусу нагнітача повітря.
ОПИС ВИНАХОДИ
Винахід відноситься до теплотехніки, а конкретно до пересувних теплогенератора, використовуваним, наприклад, для підігріву двигунів перед запуском, приміщень в холодну пору року і інших об'єктів гарячим повітрям.
В даний час галузі народного господарства відчувають потребу в мобільних і надійних подогревателях повітря порівняно великий продуктивності. Тому створення такого обладнання є актуальним завданням.
Відомий пересувний теплогенератор, що містить закріплений на візку корпус з вихлопною трубою з шибером і каналами підведення і відведення води, що нагрівається середовища, всередині якого розташовані нагнітач повітря, камера згоряння з пальникових пристроїв, теплообмінник з центральним каналом для підведення нагрівається середовища і паливна магістраль (авт. Свід. 293163 МКІ F 26 В 23/02, 15.01.71). Недоліком відомого рішення є те, що в теплогенераторі при повторному розпаленні паливної суміші часто відбувається спалах парів палива, що скупчилися в камері згоряння через недостатню вентиляцію, що у великій мірі знижує надійність і безпеку експлуатації теплогенератора.
Найбільш близьким за технічною сутністю до пропонованого винаходу є пересувний теплогенератор, що містить закріплений на платформі корпус з вихлопною трубою з шибером і каналами підведення і відведення води, що нагрівається середовища, всередині якого розташовані нагнітач повітря в вигляді осьового електровентилятору, камера згоряння з пальникових пристроїв, теплообмінник з центральним каналом для підведення нагрівається середовища, і паливну магістраль, корпус з вихлопною трубою встановлений на візку вертикально, центральний канал теплообмінника утворений кільцевими рядами вертикально закріплених рівновіддалених один від одного труб, які повідомляють порожнину камери згоряння з вихлопною трубою, а камера згоряння у верхній частині обмежена кільцевої порожниною, утвореної двома концентричними циліндрами, встановленими над пальникових пристроїв. Для компенсації температурного подовження труб теплообмінника і герметизації порожнини камери згоряння від каналу для відводу гарячого повітря зовнішній концентричний циліндр з'єднаний з корпусом за допомогою діафрагми. Для організації стійкого процесу горіння палива і високою повноти згоряння палива пальниковий пристрій виконано тороидальной форми (патент РФ 2178119, МПК F 23 L 15/04 від 27.03.2001 - прототип).
Недоліком відомого рішення є нерівномірність підведення холодного повітря до пальникового пристрою, що погіршує повноту згоряння палива і може призводити до зриву полум'я на пальнику.
Технічною задачею винаходу є спрощення конструкції пересувного теплогенератора і поліпшення процесу горіння палива в камері згоряння за рахунок організації підведення в її порожнину гарячого повітря після теплообмінника, установки вирівнює решітки і попереднього підігріву паливного газу продуктами згоряння.
Поставлена задача досягається тим, що в пропонованому пересувному теплогенераторі, що містить закріплений на візку корпус, нагнітач повітря, камеру згоряння з пальникових пристроїв, паливну магістраль, теплообмінник з центральним каналом, канал для підведення холодного повітря і канал для відведення гарячого повітря, вихлопну трубу з шибером для викиду продуктів згоряння в атмосферу, при цьому корпус з вихлопною трубою встановлений на візку вертикально, центральний канал утворений кільцевими рядами вертикально закріплених і рівновіддалених один від одного труб, які повідомляють порожнину камери згоряння з вихлопною трубою, а камера згоряння у верхній частині виконана у вигляді концентрично встановлених циліндрів зовнішнього і внутрішнього, змонтованих над пальникових пристроїв і утворюють кільцеву порожнину - порожнину камери згоряння, відповідно до винаходу порожнину камери згоряння повідомлена з каналом відводу гарячого повітря після теплообмінника і відділена від каналу підведення холодного повітря внутрішнім циліндром, закріпленим рухомо щодо корпусу нагнітача повітря.
Для забезпечення рівномірного підведення повітря до пальникового пристрою між камерою згоряння і каналом відводу гарячого повітря змонтована вирівнює решітка.
 |

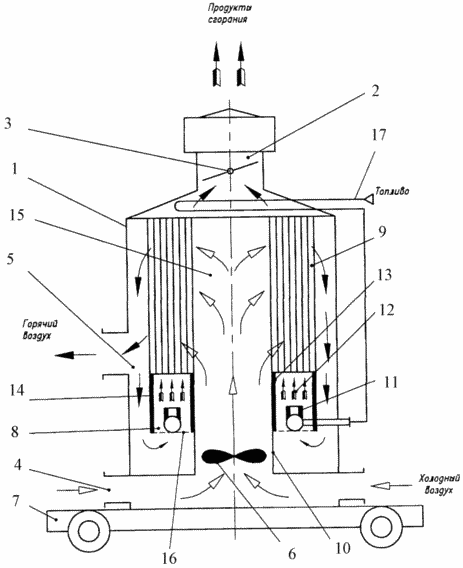

Для підігріву газу паливна магістраль пропущена через вихлопну трубу. Пропонований пересувний теплогенератор схематично представлений на кресленні. Основними елементами теплогенератора є |
Корпус 1 виконаний циліндричним, перехідним в вихлопну трубу 2. В вихлопній трубі 2 встановлений шибер 3 для зміни витрати продуктів згоряння. У корпусі 1 виконані канал 4 для підведення холодного повітря в теплогенератор і канал 5 для відводу гарячого повітря до споживача. Корпус 1 закріплений на візку 7 для транспортування теплогенератора. Усередині корпусу змонтована камера згоряння 8 і теплообмінник 9. При цьому порожнину камери згоряння утворена кільцевої порожниною між внутрішнім і зовнішнім циліндрами 13 і 14, розташованими концентрично. У порожнині камери згоряння змонтовано пальниковий пристрій 11. Паливо до пальникового пристрою підводиться за допомогою магістралі 17, яка пропущена через вихлопну трубу 2 для підігріву газу.
У промисловому зразку паливна магістраль після виходу з вихлопної труби буде приєднана до агрегатів управління і регулювання (не показано), а потім до пальникового пристрою.
Між каналом відводу гарячого повітря до споживача і порожниною камери згоряння змонтована вирівнює решітка 16. При цьому порожнину камери згоряння утворена кільцевої порожниною 12, між внутрішнім і зовнішнім концентрично встановленими циліндрами 13, 14, закріпленими на трубній дошці теплообмінника. Кільцева порожнину - порожнину камери згоряння служить, по-перше, для організації рівномірного підведення гарячого повітря в зону горілчаного пристрою з метою освіти суміші, а по-друге, для часткового охолодження продуктів згоряння і рівномірного підведення робочого тіла до теплообмінних трубах теплообмінника 9 з метою рівномірного нагріву конструкції. Теплообмінник 9 виконаний з центральним каналом 15, утвореним вертикальними трубами, закріпленими своїми кінцями в трубних дошках на певній відстані один від одного. Для компенсації температурного подовження труб теплообмінника внутрішній концентричний циліндр 13 має вільне переміщення відносно корпусу 10 нагнітача повітря 6.
ПРИНЦИП РОБОТИ теплогенераторів ПОЛЯГАЄ В НАСТУПНОМУ
Чи включається в роботу нагнітач повітря 6, потім запальний пристрій (не показано). При наявності полум'я на запальному пристрої подається паливо на пальниковий пристрій 11. До даного пальникового пристрою підводиться повітря після теплообмінника 9 з каналу 5 для відводу гарячого повітря до споживача. За рахунок інжектування повітря газом утворюється топливовоздушная суміш, яка бере участь в процесі горіння. Для охолодження продуктів згоряння повітря і подається з боків горілчаного пристрою по кільцевій порожнині 12. Для забезпечення рівномірного підведення повітря до пальникового пристрою він проходить через вирівнює грати 16. Відпрацьовані гази, проходячи по теплообмінних трубах теплообмінника, охолоджуються до заданої температури, віддаючи тепло нагрівається повітрю, і через вихлопну трубу 2, підігріваючи газ в паливній магістралі 17, викидаються в навколишнє середовище. Для зміни температури продуктів згоряння на вході в теплообмінник необхідно регулювати прохідний перетин вихідний труби шибером 3. Наприклад, для зменшення температури шибером збільшують прохідний перетин, в цьому випадку зростає витрата вторинного (додаткового) повітря через кільцеву порожнину 12 і температура продуктів згоряння падає. При необхідності підвищення температури продуктів згоряння перед теплообмінником слід шибером зменшити прохідний перетин вихлопної труби.
Виключення з роботи теплогенератора здійснюється перекриттям паливної магістралі 17.
У запропонованому теплогенераторі досягнуто спрощення конструкції, як показали конструкторські розробки та доопрацювання дослідного зразка, і поліпшення процесу горіння палива в камері згоряння за рахунок організації підведення гарячого повітря до пальникового пристрою після теплообмінника і установки вирівнює решітки.
ФОРМУЛА ВИНАХОДУ
Пересувний теплогенератор, що містить закріплений на візку корпус, нагнітач повітря, камеру згоряння з пальникових пристроїв, паливну магістраль, теплообмінник з центральним каналом, канал для підведення холодного повітря і канал для відведення гарячого повітря, вихлопну трубу з шибером для викиду продуктів згоряння в атмосферу, при цьому корпус з вихлопною трубою встановлений на візку вертикально, центральний канал утворений кільцевими рядами вертикально закріплених і рівновіддалених один від одного труб, які повідомляють порожнину камери згоряння з вихлопною трубою, а камера згоряння у верхній частині виконана у вигляді концентрично встановлених внутрішнього і зовнішнього циліндрів, змонтованих над пальникових пристроїв і утворюють кільцеву порожнину - порожнину камери згоряння, що відрізняється тим, що в ньому порожнину камери згоряння повідомлена з каналом відводу гарячого повітря після теплообмінника і відділена від каналу підведення холодного повітря внутрішнім циліндром, закріпленим рухомо щодо корпусу нагнітача повітря.
Пересувний теплогенератор по п. 1, який відрізняється тим, що між камерою згоряння і каналом відводу гарячого повітря змонтована вирівнює решітка.
Пересувний теплогенератор по п. 1, який відрізняється тим, що паливна магістраль пропущена через вихлопну трубу.
