ВИНАХІД
Патент Російської Федерації RU2039336
КОНДЕНСАЦІЙНИЙ ОПАЛЮВАЛЬНИЙ ПРИЛАД ТИМОШЕНКО
Ім'я винахідника: Тимошенко Віктор Миколайович [UA]
Ім'я патентовласника: Тимошенко Віктор Миколайович [UA]
Адреса для листування:
Дата початку дії патенту: 1992.08.31
Використання: для місцевого періодичного підігріву приміщень.
Суть винаходу: в герметичній ємності 1 з рідиною встановлений нагрівальний елемент 2. Останній забезпечений тепловим реле 11. До ємності 1 приєднана камера 4 з еластичними стінками.
ОПИС ВИНАХОДИ
Винахід відноситься до системи опалення і може бути використано для місцевого періодичного підігріву промислових, громадських, житлових приміщень у т.ч. пересувних.
Відома однотрубная горизонтальна конденсаційна система опалення, яка містить радіатор, утворений секціями з підводять і відводять колекторами забезпечені перший заглушкою, а другий дросельної шайбою, встановленими на вході в останню секцію радіатора, вихідний торець паророзподільних трубки розміщений перед заглушкою, відвідний трубопровід підключений до нижньої частини останньої секції радіатора, а дросельний орган трубопроводу, що підводить, розташований на вході в паророзподільних трубу, виконаний у вигляді зворотного клапана (а.с. СРСР N 769214, кл. Е 249 1/08, 1980).
Недоліком даного технічного рішення є те, що воно може бути використано тільки при наявності в приміщенні парової системи опалення, крім того, має досить великий теплової інерційністю, що не дозволяє досягти швидкого нагрівання приміщення.
Відомий електрорадіатор, що складається з вакуумованих і частково заповнених спеціальною рідиною труб, в яких розміщений нагрівальний елемент прототип.
Даний опалювальний прилад має низьку тепловою інерційністю, дуже швидко нагрівається сам і швидко нагріває навколишнє середовище в приміщенні, однак ненадійний в експлуатації, вимагає дбайливого ставлення та складний у виготовленні для забезпечення вакууму.
В основі даного винаходу лежить завдання модернізувати вже відомі технічні рішення таким чином, щоб при збереженні низької теплової інерційності підвищити надійність нагрівального приладу і спростити процес його виготовлення.
Рішення даного завдання досягається таким чином, що опалювальний прилад, що містить закриту ємність, виконану з труб і частково заповнену спеціальною рідиною, і нагрівальний елемент, згідно пропонованого винаходу забезпечений камерою з еластичними стінками, що дозволяють змінювати обсяг цієї камери в залежності від тиску пари в ємності приладу .
Особливістю приладу є те, що максимальний обсяг камери дорівнює або більше обсягу пара, отриманого при повному випаровуванні залитої в ємність рідини, що гарантує безпечну роботу приладу і його надійність в експлуатації.
 |

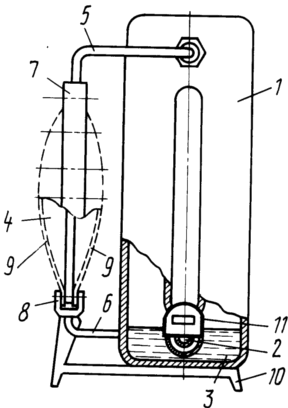

На кресленні зображений пропонований прилад, вид збоку. Прилад складається з герметичної ємності 1, що складається з труб і частково заповненою рідиною 3, до ємності приєднана камера 4 за допомогою патрубків 5 і 6, що з'єднують порожнини ємності і камери. Камера 4 складається з рамки 7, до якої за допомогою болтів 8 прикріплені еластичні стінки 9. Камера може бути виконана повністю з еластичними стінками без рамки. Патрубки 5 і 6 угвинчені в рамку 7. Прилад оснащений опорами 10 і тепловим реле 11. Приладом користуються наступним чином. У ємність 1 приладу заливається рідина 3, наприклад вода, таким чином, щоб вона закривала нагрівальний елемент 2, і прилад включається в електричну мережу. Рідина в ємності 1 починає швидко випаровуватися, і її пари досягають верхньої частини ємності 1, де, віддаючи тепло стінок ємності, а потім навколишньому середовищу, конденсуються, і рідина стікає в нижню частину ємності, де знову, під дією тепла нагрівального елементу 2, випаровується . У разі ж, коли з якихось причин вся рідина перетвориться в пар, камера 4 з еластичними стінками прийме весь обсяг пара, а нагрівальний елемент, отримавши сигнал від теплового реле 11, відключиться. При конденсації пари в камері 4 вода стече по патрубку в низ ємності, спрацює теплове pеле, і робота приладу відновиться. Пропонований опалювальний прилад простий по конструкції, надійний в експлуатації і має низьку тепловою інерційністю. При його включенні після 10-20 сек він починає віддавати тепло в навколишнє середовище. |
ФОРМУЛА ВИНАХОДУ
Конденсаційний опалювальний прилад, що містить герметичну ємність, частково заповнену теплоносієм, і встановлений в ній нагрівальний елемент, що відрізняється тим, що до верхньої і нижньої частин ємності приєднана камера з еластичними стінками, а нагрівальний елемент забезпечений тепловим реле.
