ВИНАХІД
Патент Російської Федерації RU2102467
метанового АПАРАТ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.01.17
Використання: в області очищення стоків, утилізації твердих вуглець-азот-містять відходів домашнього господарства з виробленням біогазу при анаеробному зброджуванні для потреб опалення, приготування їжі, нагрівання води в будинках, віддалених від теплових та електричних мереж постачання теплом і електроенергією. Суть винаходу: метановий апарат містить горизонтальний корпус з вертикальними перегородками, що утворюють секції кислого, нейтрального, лужного і метанового бродіння, з газовими порожнинами у верхній частині корпусу і чергуються вікнами для проходу субстрату від завантажувального пристрою до розвантажувального і переміщуючий пристрій, що включає горизонтальний вал, забезпечений приводом і лопатями. Горизонтальний вал пристроями, зміщений відносно осі корпусу апарату, а секція кислого бродіння виконана з перфорованим циліндром, повідомленими через гідравлічний затвор з завантажувальним пристроєм, обладнаним приводом.
ОПИС ВИНАХОДИ
Винахід відноситься до мікробної очистки стоків та утилізації твердих вуглець-азотовмісних відходів анаеробними мікроорганізмами з виробленням биометана для побутових потреб в будинках, віддалених від теплових та електричних мереж.
Відомий метановий апарат, що містить корпус з технологічними перегородками, патрубками підведення вихідного продукту і відводу биометана і продуктів бродіння / 1 /, в якому через антогонізму впливу одних груп мікроорганізмів на інші низький ступінь розпаду беззольной органіки.
Відомий метановий апарат, що містить горизонтальний корпус з вертикальними перегородками, що утворюють секції кислого, нейтрального, лужного і метанового бродіння, з газовими порожнинами у верхній частині корпусу і чергуються вікнами для проходу субстрату від завантажувального пристрою до розвантажувального і переміщуючий пристрій, що включає горизонтальний вал, забезпечений приводом і лопатями / 2 /, недоліком якого є високі зусилля на перемішування, що знижує ефективність роботи апарату.
Технічний результат підвищення ефективності роботи апарату, досягається тим, що горизонтальний вал пристроями, зміщений відносно осі апарату, а секція кислого бродіння виконана з перфорованим циліндром, повідомленими через гідравлічний затвор з завантажувальним пристроєм, забезпечений кришкою.
У метанових апаратах від 1/5 до 1/4 висоти займає газова порожнина, що для одночасного руйнування кірки зверху субстрату і перемішування осаду внизу вимагає великих діаметрів лопатей, тому зміщення перемішування щодо осі апарату дозволяє руйнувати кірку і перемішувати осад при менших діаметрах лопаті, що знижує зусилля на привід. Виконання секції кислого бродіння з перфорованим циліндром, сметана лопатою, дозволяє істотно зменшити діаметр лопаті в порівнянні з секціями нейтрального, лужного і метанового бродіння.
 | |
 |
 |

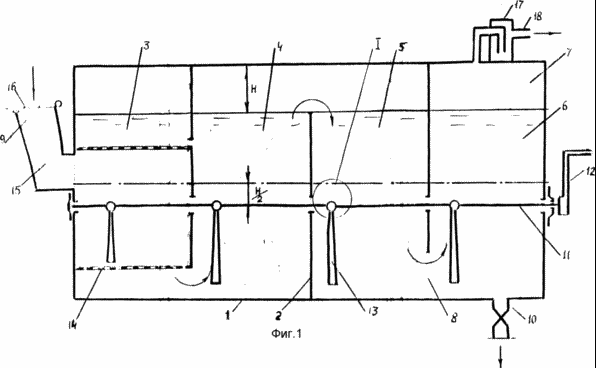

На фіг. 1 показаний поздовжній розріз апарату; на фіг. 2 вузол 1 на фіг. 2; на фіг. 3 розріз А-А на фіг. 2.
Метановий апарат містить корпус 1 з вертикальними перегородками 2, що утворюють секції: 3 кислого, 4 нейтрального, 5 лужного, 6 - метанового бродіння, з газовими порожнинами 7 у верхній частині корпусу 1 і чергуються вікнами 8 для проходу субстрату від завантажувального пристрою 9 до розвантажувального 10 і переміщуючий пристрій, що включає горизонтальний вал 11, забезпечений приводом 12 і лопатями 13. горизонтальний вал 11 зміщений відносно осі корпусу 1 апарату, а секція 3 кислого бродіння виконана з перфорованим циліндром 14, повідомленими через гідравлічний затвор 15 з завантажувальним пристроєм 9, забезпеченим кришкою 16 . Секція 6 метанового бродіння виконана з гідравлічними затвором 17 і патрубком 18 відведення біогазу споживачеві. Лопаті 13 встановлені в западині 19 горизонтального вала 11 на осі 20 з можливістю повороту. При висоті газової порожнини H зміщення горизонтального вала 11 щодо осі корпусу H / 2, тобто вирівнювання перемішуються обсягів зверху і знизу відповідних секцій, тобто руйнування кірки зверху і перемішування осаду внизу.
Метанового АПАРАТ працює наступним чином
Апарат заповнюють стоками і вуглець-азотовмісними відходами при відкритій кришці 16 через завантажувальний пристрій 9, причому кількість твердих відходів приймають з умови створення в апараті концентрації близько 4-6% причому підбором відходів встановлюють співвідношення між вуглецем і азотом в межах 20: 1. Суспензії подрібнюють в перфорованому циліндрі 14 до розмірів частинок, які повинні бути менше розмірів отворів в перфорації циліндра 1. субстрат послідовно проходить по секціях 3, 4, 5 і 6 і піддається впливу анаеробів-кіслотогенов, ацетогенов, ацетогідрогенов і метаногенів, які зброджують субстрат при перемішуванні від приводу 12 лопатями 13 на горизонтальному валу 11, причому лопаті руйнують кірку суспензій у верхній частині і взмучивают осад в нижній частині корпусу 1. Утворений біогаз з секції 6 з її газової порожнини 7 відводять через гідравлічний затвор 17 по патрубку 18 споживачеві. Виконання лопатей 13 на осі 20 з можливістю перемішування в западині 19 горизонтального вала 11 дозволяє здійснювати його монтаж з боку приводу 12. Послеброжевой залишок відводять через розвантажувальний пристрій 10 під час завантаження через пристрій 9.
Метановий апарат дозволяє очищати стоки і утилізувати домашні відходи, забезпечуючи вироблення відновлюваної пального для потреб домашнього господарства / обігрів житла, приготування їжі, нагрівання води /. Апарат термостатіруєтся теплотою повітря приміщення.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. Янко В. Г. та ін. Очищення стічних вод і осаду в метатенка. Київ, 1978, с. 40.
2. Віестур У. Е. і ін. Системи ферментації. Рига: Зінантне, 1986, с. 18-19а
ФОРМУЛА ВИНАХОДУ
Метановий апарат, що містить горизонтальний корпус з вертикальними перегородками, що утворюють секції кислого, нейтрального, лужного і метанового бродіння, з газовими порожнинами у верхній частині корпусу і чергуються вікнами для проходу субстрату від завантажувального пристрою до розвантажувального і переміщуючий пристрій, що включає горизонтальний вал, забезпечені приводом і лопатями, що відрізняється тим, що горизонтальний вал пристроями, зміщений відносно осі корпусу апарату, а секція кислого бродіння виконана з перфорованим циліндром, повідомленими через гідравлічний затвор з завантажувальним пристроєм, обладнаним кришкою.
