ВИНАХІД
Патент Російської Федерації RU2093566
Біометанові ВСТАНОВЛЕННЯ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.04.06
Використання: утилізація гною з виробленням біогазу і біодобрив на фермах великої рогатої худоби підприємств АПК. Суть винаходу: Біометанові установка містить корпус з перегородками камер кислого, нейтрального, лужного, метанового бродіння з патрубками відбору субстрату в верхніх частинах і патрубками підведення через диспергатор в нижніх частинах, причому камера кислого бродіння через диспергатор повідомлена зі збіркою гідросбита і гідросплава гною, а камера метанового бродіння повідомлена з газосборником, що включає збірник освітленої води і плаваючий дзвін, при цьому із зовнішнього боку корпусу розміщений аеробний твердофазний ферментатор, що включає канал з перфорованої перегородкою і перфорованим стояком, повідомленими з нагрівачем повітря. Твердофазний ферментатор виконаний з відкидними стінками з лівого і правого боку корпусу на шарнірах зі зміщенням в часі їх відкидання, причому верхня частина ферментатора повідомлена по мулових осадів з камерою метанового бродіння, а канал ферментатора - зі збіркою освітленої води газосборника Біометанові установки.
ОПИС ВИНАХОДИ
Винахід відноситься до утилізації гною з виробленням біогазу та біодобрива і може бути використано на фермах великої рогатої худоби підприємств АПК.
Відома Біометанові установка, що містить корпус з перегородками камер кислого, нейтрального, лужного, метанового бродіння з патрубками відбору субстрату у верхній частині і підведення через диспергатор в нижній, причому камера кислого бродіння через диспергатор повідомлена зі збіркою гідрозмиву і гідросплава гною, а камера метанового бродіння повідомлена з газосборником, що включає збірник освітленої води і плаваючий дзвін (Віестур У.Е. і ін. системи ферментації, Рига, 1986, с. 19), недоліком якої є висока витрата енергії на термостабілізацію процесу бродіння.
Технічне завдання, яке вирішується винаходом, полягає в підвищенні ефективності роботи установки.
Поставлена задача вирішується тим, що твердофазний ферментатор виконаний з відкидними стінками на шарнірах з лівого і правого боку корпусу зі зміщенням в часі їх відкидання, причому верхня частина ферментатора повідомлена по мулових осадів з камерою метанового бродіння, а канал ферментатора, зі збіркою освітленої води газосборника, причому канал виконаний з перфорованої перегородкою і перфорованим стояком.
Виконання твердофазного ферментатора з відкидними стінками і зміщення в часі періодичного спорожнення завантаження зменшує до мінімуму впливу термостатирования на процес бродіння. Власне тривалість розгерметизації триває менше години при установці стінки у вертикальне положення термостатирование виконується не порушеної частиною ферментатора. При цьому частина завантаження залишається в якості "затравки". Використання мулового осаду з камери метанового бродіння для заповнення твердофазного ферментатора підвищує ступінь його розпаду і якість біодобрива.
 |
 |

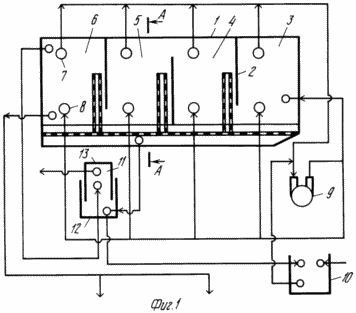

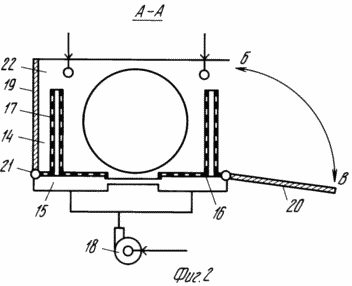

На фіг. 1 схематично показаний поздовжній розріз установки; на фіг. 2 - розріз А-А на фіг. 1.
Біометанові установка містить корпус 1 з перегородками 2 камер: 3 кислого, 4 нейтрального, 5 лужного; 6 метанового бродіння, з патрубками 7 відбору субстрату в верхніх частинах і патрубками 8 для підведення через диспергатор 9 в нижніх частинах, причому камера 3 кислого бродіння через диспергатор 9 повідомлена зі збіркою 10 гідрозмиву і гідросплава гною, а камера 6 ментанового бродіння повідомлена з газосборником 11 , що включає збірник 12 освітленої води і плаваючий дзвін 13, при цьому із зовнішнього боку корпусу 1 розміщений аеробний твердофазний ферментатор 14, що включає канал 15 з перфорованої перегородкою 16 і перфорованим стояком 17, повідомленими з нагрівачем 18 повітря. Твердофазний ферментатор 14 виконаний з відкидними стінками 19 і 20 з лівого і правого боку корпусу 1 на шарнірах 21 зі зміщенням в часі їх відкидання, причому верхня частина 22 ферментатора 14 повідомлена по мулових осадів з камерою 6 метанового бродіння, а канал 15 ферментатора 14 зі збіркою 12 освітленої води газосборника 11 Біометанові установки.
Біометанові ВСТАНОВЛЕННЯ працює наступним чином
Гідрозмив і гідросплав гною зі збірки 10 диспергаторів 9, який гомогеніізірует суспензії, безперервно надходить в камеру 3 кислого бродіння і послідовно проходить по камерах 4 нейтрального, 5 лужного та 6 - метанового бродіння. У кожній камері субстрат рециркулює через диспергатор 9, наприклад, системою запірної арматури, керованої від реле часу (не показаний), що призводить до гомогенізації субстрату, що відбирається через патрубок 7 і вводиться в відповідну камеру по патрубку 8, що перешкоджає агрегатування частинок, зокрема утворенню кірки в верхніх частинах камер. Біогаз з камери 6 метанового бродіння відводять в газосборнік 11 під плаваючий дзвін 13.
Для термостатирования процесу бродіння використовують твердофазний ферментатор 14, розміщений із зовнішнього боку корпусу 1. На перфоровану перегородку 16 і навколо перфорованих стояків 17 розташовують рослинні залишки (сіно, солому тощо) для виключення явища кальматаціі закупорки отворів і на освічену таким чином підкладку подають тверду складову мулового осаду з камери 6 метанового бродіння в верхню частину 22 ферментатора 14 з аеробних розкладанням недоброда в присутності кисню повітря, що вдувається нагнітачем 18 через канал 15 і стояки 17. Розпад органіки недоброда призводить до підвищення температури до 50-70 o C, що забезпечує термостатирование процесів бродіння в камерах 3, 4, 5, 6. Рідка складова недоброда фіксується через шар компосту і з каналу 15 надходить в гідравлічний затвор збірника 12 і надалі використовується для гідрозмиву і гідросплава гною, тобто водооборот. Обробка недоброда в ферментаторі 14 при температурі 50-70 o C призводить до загибелі патогенної флори і втрати схожості бур'янів.
Періодично стінки 19 і 20 на шарнірі 21 переводять з положення "Б" в положення "В" і виконують вивантаження компосту, причому частина його залишають для "затравки" при перекладі стінки 20 у вертикальне положення "Б". З торців і зверху корпус 1 закривають, наприклад, плівкою для усунення втрат тепла, а повітря, що подається нагнітачем 18, виводиться через нещільності в з'єднаннях. Забір повітря з приміщення ферми сприяє зниженню рівня запахів, тобто створюються санітарно-гігієнічні умови для обслуговуючого персоналу. Біотермічна стабілізація процесів бродіння усуває витрачання біогазу на внутрішні потреби установки.
Процес вивантаження компосту становить частки години і істотного впливу на термостатирование бродіння не робить.
ФОРМУЛА ВИНАХОДУ
Біометанові установка, що містить корпус з перегородками камер кислого, нейтрального, лужного і метанового бродіння з патрубками відбору субстрату в верхніх частинах і патрубками підведення через диспергатор в нижніх частинах, причому камера кислого бродіння через диспергатор повідомлена зі збіркою гідрозмиву і гідросплава, а камера метанового бродіння повідомлена з газосборником, що включає збірник освітленої води і плаваючий дзвін, що відрізняється тим, що вона додатково містить твердофазний ферментатор, розташований із зовнішнього боку корпусу і містить канал з перфорованої перегородкою і перфорованим стояком, повідомленими з одного боку з нагнітачем повітря, а з іншого боку зі збіркою освітленої води, причому ферментатор виконаний з незалежно відкриваються стінками з лівого і правого боків корпусу, укріпленими на шарнірах, а верхня частина ферментатора повідомлена з камерою метанового бродіння.
