ВИНАХІД
Патент Російської Федерації RU2258097

ПРИСТРІЙ ДЛЯ ОТРИМАННЯ ТЕПЛОВОЇ ЕНЕРГІЇ, водню і кисню

Ім'я винахідника: Канарёв Ф.М. (RU); Тлішев А.І. (RU)
Ім'я патентовласника: Кубанський Державний аграрний університет
Адреса для листування: 350044, г.Краснодар, вул. Калініна, 13, КГАУ, ПІО
Дата початку дії патенту: 2003.12.02

Винахід відноситься до фізико-хімічних технологій отримання тепла, водню і кисню. Пристрій має анодний циліндричний діелектричний стрижень з нижнім циліндричним припливом, на якому розташувався анод, виконаний циліндричним, при цьому анодний діелектричний стрижень має осьовий отвір і вставлений за допомогою різьби в осьовий отвір кришки, яка разом з анодом і анодним діелектричним стрижнем вкручені допомогою різьблення в корпус, катод має осьовий отвір і за допомогою різьблення вставлений в осьовий отвором катодного циліндричного діелектричного стрижня, який вставлений за допомогою різьби в нижню осьовий отвір корпусу і центрований з осьовим отвором катодного циліндричного діелектричного стрижня з можливістю регулювання зазору між нижньою торцевою поверхнею анодного діелектричного стрижня і верхній торцевій поверхнею катодного діелектричного стрижня, причому патрубок для виходу кисню розташований у верхній частині анодної порожнини, а анод і катод під'єднані до джерела живлення. Технічний ефект - підвищення енергетичних показників пристрою, зменшення втрат тепла і ймовірності вибуху при формуванні плазми в зоні катода.

ОПИС ВИНАХОДИ

Винахід відноситься до фізико-хімічних технологій і техніки для отримання тепла, водню і кисню.

Відомо технічне рішення (див. Яковлєв С.В., Краснобородько І.Г. і Рогов В.М. «Технологія електрохімічної очищення води. Л .: Стройиздат, 1987, с 207-211, 227-231), що містить корпус з патрубками для підведення і відведення оброблюваного розчину, електророзрядних камеру з розміщеними в ній плоским і голчастим електродом.

Відомо технічне рішення, описане в SU 487665, 15.10.75, С 25 В 9/00, що містить корпус, верхню і нижню кришки, патрубки для введення і виведення робочого розчину, анод, з'єднаний з позитивним полюсом джерела живлення, і катод, з'єднаний з негативним полюсом джерела живлення.

і відомо технічне рішення, описане в патенті Росії №2157861 (прототип), для отримання теплової енергії водню і кисню, що містить корпус, виконаний з діелектричного матеріалу, кришку, і виконану з діелектричного матеріалу, яка має Цилиндроконические прилив з наскрізним отвором, який утворює спільно з корпусом анодний і катодний порожнини, анод виконаний плоским, кільцевим з отворами, розташований в анодному порожнини і з'єднаний з позитивним полюсом джерела живлення, катод - у вигляді стрижня з тугоплавкого матеріалу, вставлений в діелектричний стрижень із зовнішнім різьбленням, за допомогою якої він введений в міжелектродному камеру через отвір для гвинта в корпусі і центрирован в наскрізному отворі кришки і з'єднаний з негативним полюсом джерела живлення, патрубок для введення робочого розчину розташований в середній частині анодної порожнини.

Недоліком відомих винаходів є те, що вони мають низьку енергетичну ефективність.

Технічним рішенням завдання є підвищення енергетичних показників пристрою.

Поставлена ​​задача вирішується завдяки тому, що пристрій для отримання теплової енергії, водню і кисню, містить корпус, виконаний з діелектричного матеріалу, кришку, і виконану з діелектричного матеріалу, анодний циліндричний діелектричний стрижень з нижнім циліндричним припливом, на якому розташувався анод, виконаний циліндричним, при цьому анодний діелектричний стрижень має осьовий отвір і вставлений за допомогою різьби в осьовий отвір кришки, яка разом з анодом і анодним діелектричним стрижнем вкручені допомогою різьблення в корпус, катод має осьовий отвір і за допомогою різьблення вставлений в осьовий отвір катодного циліндричного діелектричного стрижня, який вставлений за допомогою різьблення в нижню осьовий отвір корпусу і центрований з осьовим отвором анодного циліндричного діелектричного стрижня з можливістю регулювання зазору між нижньою торцевою поверхнею анодного діелектричного стрижня і верхній торцевій поверхнею катодного діелектричного стрижня, патрубок для виходу кисню розташований у верхній частині анодної порожнини, а анод і катод під'єднані до джерела живлення.

Новизна заявляється пропозиції обумовлена ​​тим, що катод розташований в нижній частині каналу, по якому виходить нагріте розчин. Завдяки цьому зменшуються втрати тепла і збільшується енергетична ефективність пристрою. Крім цього, канали виходу кисню і водню розділені, що виключає можливість їх змішування і вибуху при утворенні в зоні катода плазми.

При такій схемі пристрою можна підібрати резонансну частоту впливу на молекули води і її іони і таким чином різко зменшити витрати енергії на їх руйнування. При подальшому синтезі молекул води і її іонів, зруйнованих резонансним електромагнітним полем, виділяється додаткова теплова енергія. Таким чином, пристрій генерує одночасно теплову енергію і гази: водень і кисень.

За даними патентно-технічної літератури не виявлено аналогічна сукупність ознак, що дозволяє судити про винахідницькому рівні пропозиції.

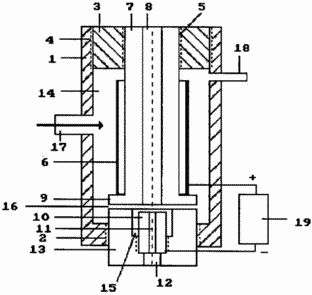

Суть винаходу пояснюється кресленням, де показаний загальний вигляд пристрою для отримання теплової енергії водню і кисню.

Воно містить порожнистий циліндричний корпус 1, виготовлений з діелектричного матеріалу, відкритий зверху і має осьовий отвір в дні з різьбленням 2; кришку 3 із зовнішнім різьбленням 4 і осьовим отвором з різьбленням 5; циліндричний анод 6 надітий на анодний циліндричний діелектричний стрижень 7 з осьовим отвором 8 і спирається на нижній циліндричний прилив 9. Кришка 3 разом з анодом 6 і анодним діелектричним стрижнем 7 вкручується в корпус зверху за допомогою різьблення 4. Циліндричний катод 10 з осьовим отвором 11 вставлений в осьовий отвір 12 діелектричного катодного стержня 13. діелектричних катодний стержень 13 вставлений в осьовий отвір в дні корпусу за допомогою різьблення 2. Анодна порожнину 14 формується внутрішньою стінкою корпусу 1 і анодним діелектричним стрижнем 7. Катодна порожнину 15 формується збільшеною частиною осьового отвору 12 катодного діелектричного стрижня 13 . Зазор 16 між нижньою торцевою поверхнею анодного діелектричного стрижня 7 і верхній торцевій поверхнею катодного діелектричного стрижня 13 регулюється переміщеннями кришки 3 або катодного діелектричного стрижня 13. Патрубок 17 для подачі розчину встановлений в середній частині анодної порожнини 14. Патрубок 18 для виходу кисню розташований у верхній частини анодної порожнини 14. Анод і катод приєднуються до джерела живлення 19, який генерує електричні імпульси.

Пристрій працює наступним чином. Встановлюється задану витрату розчину, що проходить через пристрій. Чи включається блок живлення 19 і встановлюється заданий напруга. Через кілька хвилин процес набуває сталий характер. Після цього задається необхідна частота імпульсів і починається процес фіксування витрати розчину, напруги, струму і різниці температур розчину на вході і виході з пристрою (табл.). В процесі роботи пристрою розчин проходить через зазор 16, в якому молекули води і її іони поляризуються під дією електричного поля, а імпульси струму руйнують хімічні зв'язки молекул і іонів. Їх валентні електрони заповнюють недолік енергії, необхідний їм для існування в розділеному стані за рахунок фізичного вакууму, і випромінюють її при подальшому синтезі іонів і молекул. Інший гіпотези для пояснення такого значного енергетичного ефекту поки немає.

Таблиця
показники	1	2	3	Середовищ.
1 - маса розчину, що пройшов через осередок m, кг	0,350	0,352	0,352	0,351
2 - температура розчину на вході в осередок t 1, град	18	18	18	18
3 - температура розчину на виході з осередку t 2, град	72	72	72	72
4 - різниця температур розчину t = t 2 -t 1, град	54	54	54	54
5 - тривалість експерименту , з	300	300	300	300
6 - свідчення вольтметра V, В	4,50	4,50	4,50	4,50
7-свідчення амперметра I, А	1,8	1,8	1,8	1.8
8 - витрата електроенергії за показаннями вольтметра і амперметра E 1 = I · V · , кДж	2,43	2,43	2,43	2,43
9 - енергія нагрітого розчину, Е 2 = 4,19 · m · t, кДж	79,19	79,64	79,64	79,49
10 - показник ефективності осередки за показаннями вольтметра і амперметра К = Е 2 / Е 1	32,59	32,77	32,77	32,71

ФОРМУЛА ВИНАХОДУ

Пристрій для отримання теплової енергії, водню і кисню, що містить корпус, виконаний з діелектричного матеріалу, кришку з діелектричного матеріалу, анод, катод і патрубок для введення робочого розчину, що відрізняється тим, що має анодний циліндричний діелектричний стрижень з нижнім циліндричним припливом, на якому розташувався анод, виконаний циліндричним, при цьому анодний діелектричний стрижень має осьовий отвір і вставлений за допомогою різьби в осьовий отвір кришки, яка разом з анодом і анодним діелектричним стрижнем вкручені допомогою різьблення в корпус, катод має осьовий отвір і за допомогою різьблення вставлений в осьовий отвір катодного циліндричного діелектричного стрижня, який вставлений за допомогою різьби в нижню осьовий отвір корпусу і центрований з осьовим отвором анодного циліндричного діелектричного стрижня з можливістю регулювання зазору між нижньою торцевою поверхнею анодного діелектричного стрижня і верхній торцевій поверхнею катодного діелектричного стрижня, причому патрубок для виходу кисню розташований у верхній частині анодної порожнини , а анод і катод під'єднані до джерела живлення.
