ВИНАХІД
Патент Російської Федерації RU2160698

СПОСІБ ОДЕРЖАННЯ ВОДНЮ І вуглецевого матеріалу

Ім'я винахідника: Білий А.С .; Дуплякін В.К .; Лихолобов В.А .; Авдєєва Л.Б. .; Зброярів А.І.
Ім'я патентовласника: Інститут каталізу ім. Г.К. Борескова СО РАН
Адреса для листування: 630090, Новосибірськ, пр. Академіка Лаврентьєва 5, Інститут каталізу ім. Г.К. Борескова, патентний відділ, Юдіної Т.Д.
Дата початку дії патенту: 1999.06.01

Винахід призначений для каталітичного виробництва водню і вуглецевих матеріалів, _С1-С4 вуглеводневі гази розкладають на металлсодержащими каталізаторі при температурі 500-600 ° С з подальшим відділенням газоподібних продуктів розкладання від утворюється на каталізаторі вуглецевого матеріалу. Газоподібні продукти розкладання піддають поділу шляхом зв'язування водню при контактуванні з ароматичними вуглеводнями в зоні каталітичного гідрування, після чого пов'язаний водень у вигляді циклогексанового вуглеводнів відокремлюють від непрореагировавших вихідних вуглеводнів, які потім рециркулируют в зону розкладання. Циклогексанового вуглеводні направляють в зону каталітичного дегідрування, де відбувається утворення чистого водню, а вуглеводневі продукти дегидрирования повертають в зону гідрування. Винахід дозволяє забезпечити повну ступінь конверсії вихідного вуглеводневої сировини, а й отримати вуглецевий матеріал і газоподібний водень високого ступеня чистоти.

ОПИС ВИНАХОДИ

Винахід відноситься до каталітичних виробництвам водню і вуглецевих матеріалів з вуглеводнів. Воно може бути використано в електродної промисловості, металургії, водневої енергетики, в гідропроцесів переробки нафти, при виробництві вуглецевих сорбентів, носіїв і каталізаторів на їх основі.

Відомо кілька способів розкладання вуглеводнів на водень і вуглець. Фірма "ЮОП" розробила процес "ГИПРО" для отримання водню з відведених нефтезаводского газів [Джордж Г.Унцельман, Норман Г.Гербер "Інженер нафтовик", 1966, 38, N 11, с.53; N 13, с. 58] при їх розкладанні в реакторі з рухомим шаром каталізатора. Вуглець утворюється на каталізаторі і відділяється від водню при сепарації фаз. Вихід газ містить близько 90% водню (моль) і 10% метану. Каталізатор направляють на регенерацію, де випалюють вуглець.

Найбільш близьким за технічною суттю і досягнутим результатом по відношенню до пропонованого способу отримання водню і вуглецю є процес [Патент РФ N 2064889, C 01 В 3/26, 31/02, Бюл. 22, 10.08.96], який розглядається в якості прототипу. Вуглеводні розкладають на каталізаторі, що містить нікель, мідь і трудновосстанавліваемие оксиди в масовому співвідношенні відповідно (66: 94) 0,1-8,0) 33: 5). Як трудновосстанавліваемих оксидів беруть оксиди алюмінію або кремнію, або цирконію, або магнію, або титану, або суміш цих оксидів. Каталізатор містить кристали міднонікелевого сплаву розміром менше 160 нм. Розкладання вуглеводнів здійснюють в псевдозрідженому шарі каталізатора. Процес забезпечує можливість виробництва вуглецевого матеріалу підвищеної чистоти і однорідної структури з високими виходами вуглецю і водню на одиницю маси каталізатора за період його повної дезактивації.

Процес носить періодичний характер і складається з наступних основних послідовних стадій:

- Завантаження каталізатора в реактор;

- Віброожіженіе реактора;

- Нагрів до температури реакції (550 ^{o C);}

- Подача вуглеводневої сировини (метан, природний газ);

- Цикл реакції (10-35 годин);

- Припинення подачі сировини;

- Охолодження і вивантаження вуглецевого матеріалу і каталізатора.

Процес проводять протягом 10-35 годин до повної дезактивації каталізатора. Утворився вуглець залишається на каталізаторі і повністю утримується в реакторі. На стадії завершення процесу гранули каталізатора збільшуються в розмірах в 6-7 разів і складаються в основному на 95-98% з вуглецю. Одержуваний при цьому водень міститься в газоподібних продуктах реакції, що відводяться з реактора, в межах 10-20 об.%.

Недоліки відомого способу випливають з його періодичності:

1. Процес не забезпечує повною або досить високого ступеня конверсії вуглеводневої сировини, особливо в кінці циклу реакції, коли ступінь дезактивації каталізатора висока. Це істотно знижує економічність процесу.

2. Концентрація водню в вуглеводневому сировину, що відводиться з реактора, є непостійною за величиною і в кінці циклу реакції прагне до нуля. Це не дозволяє використовувати водень за призначенням і вимагає застосування спеціальних, дорогих методів поділу водню і вуглеводневих газів [С. А. Гройсман, Ж. О. Караваєва, Л.Н. Миловидова, Огляд, серія "Досвід проектування нафтопереробних і нафтохімічних підприємств", М., ЦНІІТЕнефтехім, 1970, 62 с .; Водень. Властивості, отримання, зберігання, транспортування, застосування. Справ, изд., Д.Ю. Гамбург, М., Хімія, 1989, 672 с.].

Завданням винаходу є підвищення ефективності процесу за рахунок забезпечення повної ступеня конверсії вихідного вуглеводневої сировини, а й отримання вуглецевого матеріалу і газоподібного водню високого ступеня чистоти (95-99 мол.%).

Завдання вирішується тим, що водень і вуглецевий матеріал отримують розкладанням C ₁ -C ₄ вуглеводневих газів на металлсодержащими каталізаторі при температурі 500-600 ^{o C} з наступним відділенням газоподібних продуктів розкладання від утворюється на каталізаторі вуглецевого матеріалу, газоподібні продукти розкладання піддають поділу шляхом зв'язування водню при контактуванні з ароматичними вуглеводнями в зоні каталітичного гідрування, після чого пов'язаний водень у вигляді циклогексанового вуглеводнів відокремлюють від непрореагировавших вихідних вуглеводнів, які потім рециркулируют в зону розкладання, а циклогексанового вуглеводні направляють в зону каталітичного дегідрування, де відбувається утворення чистого водню, а вуглеводневі продукти дегидрирования повертають в зону гідрування. Рециркуляцію C ₁ -C ₄ вуглеводневих газів здійснюють безперервно в замкнутій системі із зони гідрування в зону розкладання і назад, без виведення його з процесу. У рециркулюючий потік газу подають додаткову кількість C ₁ -C ₄ вуглеводневих газів із зовнішнього джерела. Процес ведуть при безперервному виведення утворюється вуглецевого матеріалу з потоком науглероженного каталізатора із зони розкладання. Процес ведуть при безперервному додаванні свіжого каталізатора в зону розкладання. Як C ₁ -C ₄ вуглеводневих газів в зоні розкладання використовують метан, природний газ, гази процесів переробки вуглеводневої сировини. Процес в зоні гідрування здійснюють при тиску не менше 0,3 МПа і температурі 50-300 ^{o C} на каталізаторі, що містить метал (и) VIII групи. Утворений в зоні каталітичного гідрування пов'язаний водень і не прореагували C ₁ -C ₄ вуглеводневі гази поділяють методом среднетемпературной сепарації фаз при Т від +20 до -20 ^{o C.} Процес в зоні дегідрірованія здійснюють при температурі 300-500 ^{o C} на каталізаторі, що містить метал ( и) VIII групи. Утворені в зоні каталітичного дегідрування чистий водень і високомолекулярні продукти дегідрірованія поділяють методом среднетемпературной сепарації фаз при Т від +20 до -20 ^{o C.} Тепло, що виділяється при реакції в зоні каталітичного гідрування, використовують для нагріву потоку циклогексанового вуглеводнів, які направляються в якості сировини в зону каталітичного дегідрування. Тепло продуктів реакції в зоні каталітичного дегідрування використовують для нагрівання потоку C ₁ -C ₄ вуглеводневого газу. Тепло продуктів реакції в стадії каталітичного розкладання вуглеводневої сировини на вуглеводень і водень використовують для нагрівання потоку C ₁ -C ₄ вуглеводневого газу.

Пропонований процес ведуть безперервно шляхом одночасного здійснення наступних операцій:

а) розкладання вуглеводнів: _C m H n ---> ХC + (1,5-2) хH ₂ + (1-X) _C m H n, x - ступінь перетворення вуглеводневої сировини в масових частках, m = 1-4; n = 4-10;

б) відділення вуглецевого матеріалу, що утворюється на каталізаторі, від газоподібних продуктів реакції а);

в) зв'язування отриманого водню в реакції каталітичного гідрування ароматичних вуглеводнів: C ₆ H ₅ R + 3H ₂ = C ₆ H ₁₁ R, де R = H, CH _3, C ₂ H _5, C ₃ H _7;

г) відділення пов'язаного до складу продуктів гідрування водню (вуглеводнів циклогексанового ряду) від непрореагировавшего в реакції а) вуглеводневої сировини сепарацією фаз і повернення останнього в процес;

д) виділення пов'язаного водню реакцією каталітичного дегідрування утворюються в стадії в) циклогексанового вуглеводнів: C ₆ H ₁₁ R = C ₆ H ₅ R + 3H _2, де R = H, CH _3, C ₂ H _5, C ₃ H _7;

е) відділення чистого водню від утворюються в стадії г); ароматичних вуглеводнів.

ж) повернення утворюються в стадії г) ароматичних вуглеводнів в стадію в).

Тиск рециркулює C ₁ -C ₄ вуглеводневих газів підтримують постійним шляхом подачі C ₁ -C ₄ вуглеводневих газів із зовнішнього джерела в рециркулюючий потік.

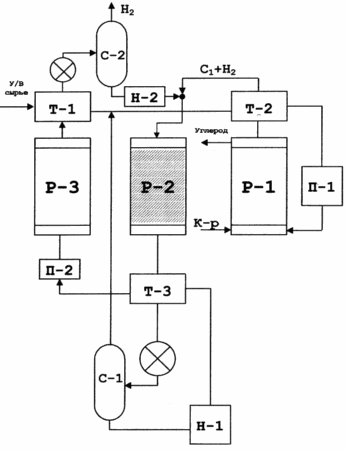

Принципова технологічна схема процесу наведена на кресленні. Газоподібне C 1 -C 4 вуглеводневу сировину нагрівають в теплообмінниках Т-1 і Т-2, а потім в печі П-1 до температури 500-600 o C і подають в реактор Р-1. У нижню частину реактора подають никельсодержащий каталізатор за допомогою механічного живильника. Рух каталізатора в напрямку знизу вгору забезпечує механічний живильник. Псевдозрідження каталізатора забезпечують потоком газоподібного вуглеводневої сировини. У реакторі здійснюється реакція каталітичного розкладання вуглеводневої сировини на вуглець і водень. Утворений вуглець разом з каталізатором відокремлюють від газоподібних продуктів реакції і від непрореагировавшего сировини сепарацією фаз і виводять з процесу. Газоподібні продукти, що представляють суміш вихідних вуглеводневих газів і водню, охолоджують в теплообміннику Т-2, змішують з ненасиченими високомолекулярними вуглеводнями C 6 H 5 R і направляють в реактор Р-2, який містить гетерогенний каталізатор селективного гідрування ненасичених органічних сполук. У реакторі при температурі 50-300 o C відбувається зв'язування водню шляхом його входження в структуру молекул високомолекулярних сполук. Реакція йде з великим виділенням тепла, тому продукти реакції охолоджують спочатку в теплообміннику Т-3, потім в холодильнику Н-1 до кімнатної температури і подають в сепаратор С-1, де відбувається відділення непрореагировавших вуглеводневих газів від пов'язаного в структурі високомолекулярних вуглеводнів водню. Вуглеводневі гази направляють на змішання з сировиною і повертають в процес.

Насичені воднем високомолекулярні вуглеводні нагрівають спочатку в теплообміннику Т-2, а потім в печі П-1 до температури 350-450 ^{o C} і подають в реактор Р-3, що містить каталізатор селективного дегідрування високомолекулярних вуглеводнів. У реакторі Р-3 відбувається виділення пов'язаного водню в реакції каталітичного дегідрування високомолекулярних вуглеводнів. Продукти реакції охолоджують в теплообміннику Т-1, а потім в холодильнику Н-2 до температури +20 ...- 10 ^{o C} і подають в сепаратор С-2. У сепараторі відбувається відділення чистого водню від високомолекулярних вуглеводнів. Водень виводять з процесу в якості готового продукту. Ненасичені високомолекулярні вуглеводні направляють на змішання з газоподібними продуктами реакції розкладання вуглеводневих газів з реактора Р-1 і подають в реактор Р-2 для зв'язування газоподібного водню. Процес проводять безперервно, шляхом здійснення комплексу вищеописаних операцій в паралельно працюючих реакторах Р-1, Р-2, Р-3.

Відмітною ознакою пропонованого способу отримання чистого водню і вуглецевого матеріалу каталітичним розкладанням вуглеводнів при постійному перемішуванні металлсодержащего каталізатора є те, що процес ведуть при постійній в часі ступеня перетворення сировини, яку забезпечують безперервною подачею в реактор свіжого каталізатора. Це забезпечує стаціонарність протікання процесу і компенсує втрату активності каталізатора в верхніх шарах реактора, що, в сукупності, є причиною високого ступеня конверсії сировини і високої концентрації водню в газоподібних продуктах реакції.

Істотною відмінністю пропонованого способу отримання вуглецю і водню є застосування для відділення водню з газоподібних продуктів реакції каталітичного зв'язування водню з входженням його до складу високомолекулярних органічних молекул, що мають в порівнянні з легкими вуглеводневими газами на 250 ^{o C} і більше різницю в температурах кипіння. Це забезпечує просте і повне відділення непрореагировавших вуглеводневих газів від "пов'язаного" водню і створює передумови їх рецикла в процес, що, в свою чергу, забезпечує повне перетворення сировини в кінцеві продукти, якими є вуглець і чистий водень.

Для здійснення зв'язування водню в пропонованому способі використовують реакцію гідрування ненасичених вуглеводнів з числа індивідуальних ароматичних вуглеводнів з числом вуглецевих атомів від 6 до 10, їх сумішей або їх сумішей з олефінове вуглеводнями.

Реакція гідрування ароматичних вуглеводнів йде відповідно до рівняння:

C ₆ H ₅ R + 3H ₂ <---> C ₆ H ₁₁ R

з поглинанням трьох молекул водню в розрахунку на кожну молекулу вуглеводню (R - H, CH _3, C ₂ H _5, C ₃ H ₇ і т.д. радикали). Реакція здійснюється при високих об'ємних швидкостях подачі сировини в реактор (10-50 год ^-1) в діапазоні температур 50-300 ^{o C} в присутності металевих каталізаторів, що містять метал платинової групи. Реакція легко йде як при низьких, так і при високих парціальних тисках водню. Застосування для здійснення даної реакції промислових платинових каталізаторів, наприклад, процесу каталітичного риформінгу бензинів, забезпечує повне зв'язування водню при часах контакту 0,2-0,5 хв. Реакція йде з селективністю, близькою до 100% [Г. А. Маслянскій, Р.Н. Шапіро. Каталітичний риформінг бензинів, Л.: Хімія, 1985, 224 с.] З виділенням тепла (50-55 ккал / моль).

Дешевим і доступним джерелом ароматичних вуглеводнів є великотоннажні процеси виробництва ароматичних вуглеводнів каталітичним риформингом бензинових фракцій [Г.А. Маслянскій, Р.Н. Шапіро. Каталітичний риформінг бензинів, Л., Хімія, 1985, 224 с.]. Крім того, для цілей зв'язування водню можуть служити суміші ароматичних і олефінових вуглеводнів, продуктів реакцій процесів сповільненого коксування нафтових залишків, термічного і каталітичного крекінгу важких нафтових дистилятів. В останньому випадку продуктом гідрування буде суміш нафтенових і парафінових вуглеводнів.

Істотним відмітною ознакою пропонованого способу виступає і відділення непрореагировавших вуглеводневих газів від пов'язаного водню і повернення вуглеводневих газів в процес на змішання з сировиною. При цьому рециркуляцию вуглеводневих газів здійснюють безперервно в замкнутій системі із зони гідрування в зону розкладання і назад, без виведення їх з процесу; тиск рециркулює C ₁ -C ₄ вуглеводневих газів підтримують постійним шляхом подачі C ₁ -C ₄ вуглеводневих газів із зовнішнього джерела в рециркулюючий потік.

Ще одним істотним відмітною ознакою пропонованого способу є використання для виділення чистого водню каталітичної реакції дегідрування нафтенових вуглеводнів. Реакція йде відповідно до рівняння

C ₆ H ₁₁ R ---> C ₆ H ₅ R + 3H ₂

в присутності каталізаторів, що містять метал (и) платинової групи. Реакція здійснюється при високих об'ємних швидкостях подачі рідких вуглеводнів в реактор (10-50 год ^-1) в діапазоні температур 300-500 ^{o C.} Застосування для здійснення даної реакції промислових платинових каталізаторів, наприклад, процесу каталітичного риформінгу, забезпечує селективність процесу дегідрування нафтенових вуглеводнів, близьку до 100 мол.%. Дана обставина є передумовою отримання водню високої чистоти (> 99 мовляв.%). Для цього продукти реакції з реактора Р-3 охолоджують до температури від +20 до -20 ^{o C} в холодильнику X-2 і подають в сепаратор С-2. В силу низьких за величиною парціального тиску ароматичних вуглеводнів в сепараторі відбувається повне відділення газоподібного водню від рідких ароматичних вуглеводнів. Водень виводять з процесу в якості готового продукту. Ароматичні вуглеводні повертають в процес для зв'язування водню, що утворився в стадії каталітичного розкладання вуглеводнів в реакторі Р-1.

Слід зазначити, що тільки сукупність перерахованих вище характерних ознак дозволяє досягти завдання винаходу, якій є повна конверсія вихідного вуглеводневої сировини з отриманням вуглецевого матеріалу і водню високого ступеня хімічної чистоти.

Сировиною процесу служить метан, природний газ, що містить в якості домішок етан, пропан і бутан, а й відходять вуглеводневі гази нафтопереробних заводів.

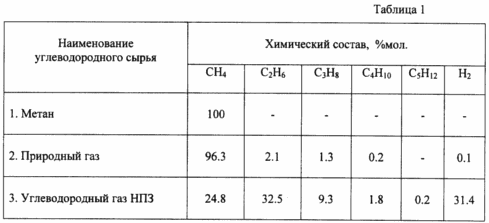

Склад вуглеводневих газів, використовуваних нами для каталітичного їх розкладання на нікельмедних каталізаторах по відомим і запропонованим способам, показаний в таблиці 1.

Експерименти за відомим способом проводять в реакторі періодичної дії, описаного в [Патент РФ N 2064889, C 01 В 3/26, 31/02, Бюл. 22, 10.08.96]. Пропонований спосіб здійснюють в системі з 3-х реакторів безперервної дії.

Нижче наведені дані основних показників процесу отримання вуглецевого матеріалу за відомим (приклади 1, 4, 6) і пропонованим способом (приклади 2, 3, 5, 7). Узагальнені дані наведені в таблиці 2.

Приклад 1. Ілюструє відомий спосіб каталітичного розкладання вуглеводневої сировини на водень і вуглець.

У реактор періодичної дії засипають 10 г гранульованого каталізатора з розміром частинок 0,2-0,5 мм, що складається з, мас.%: Нікель - 87, мідь - 3, оксид алюмінію - 10, і містить в своєму складі мідь і нікель в вигляді кристалітів міднонікелевого сплаву розміром 5-160 нм. У реактор з каталізатором при температурі 550 ^{o C} подають метан з розрахунку 26 г метан / г кат-ра · год, підтримуючи дисперсний матеріал каталізатора потоком газу великої інтенсивності (~ 360 л / год) в псевдозрідженому стані. Метан, проходячи через псевдозріджений шар каталізатора, розкладається на вуглець і водень. Підтримка частинок каталізатора в псевдозрідженому стані забезпечує отримання вуглецю гарної якості у вигляді міцних гранул. Одночасно досягається повне утримання одержуваного вуглецю в реакторі, так як не відбувається помітного стирання або руйнування одержуваного вуглецю. Процес проводять протягом 35 годин до повної дезактивації каталізатора. На стадії завершення процесу гранули збільшуються в розмірі в 6-8 разів і складаються переважно з чистого вуглецю (99,6 мас.%). У процесі дезактивації каталізатора спостерігається зниження ступеня конверсії метану від 30% на початку реакційного циклу до часток відсотка від поданого метану. При цьому спостерігається зниження концентрації водню в газах реакції аж до його повного зникнення. Реактор охолоджують і вивантажують вуглецевий матеріал. Усереднені показники процесу за цикл наведені в таблиці 2. Середня конверсія метану за цикл становить 20 мас.%, Середній вихід вуглецю - 10,4 г / г кат-ра · год з вмістом в каталізаторі 270 мас.%. Вихід водню становить 2,6 г / г кат-ра · год з концентрацією в газах реакції 20 об.%.

Приклад 2. Ілюструє проведення процесу за пропонованим способом

У реактор Р-1 завантажують 10 г каталізатора з розміром частинок 0,2-0,5 мм, що складається з, мас. %: Нікель - 87, мідь - 3, оксид алюмінію - 10; каталізатор містить в своєму складі мідь і нікель у вигляді кристалітів міднонікелевого сплаву розміром 5-160 нм. Потік метану нагрівають в теплообмінниках Т-1, Т-2 і печі П-1 до температури 580-600 ^{o C} і подають в нижню частину реактора для розігріву реактора з каталізатором до температури 550 ^{o C.} Під дією газового потоку каталізатор приходить в стан псевдорідинному . Метан, проходячи через шар каталізатора, розкладається на вуглець і водень. Витрата метану підтримують таким, щоб забезпечувалося час контакту (в розрахунку на обсяг каталізатора) 0,01-0,03 с. Через 5 годин після початку здійснення процесу в міру початку дезактивації каталізатора в нижню частину реактора починають подавати свіже каталізатор на змішання з потоком метану зі швидкістю 0,5 г кат-ра / год, чим забезпечують стаціонарну активність і постійний рівень конверсії метану. У міру накопичення на поверхні каталізатора вуглецю відбувається збільшення розміру часток і спостерігається зменшення насипної ваги твердого продукту (з 8 до 2-3 г / см ^3). З цих причин в процесі просування каталізатора по висоті шару в реакторі Р-1 в напрямку знизу вгору відбувається розпушення шару і зменшення щільності упаковки зауглероженних частинок. Готовий продукт, що містить 95-99 мас.% Вуглецю, піднімається до рівня перетічними патрубка, підхоплюється потоком газів реакції і зсипається в бункер з готовим продуктом. Охолодження готового продукту здійснюють холодоагентом, що подається в сорочку охолодження бункера. Гарячі гази реакції охолоджують в теплообміннику Т-2 вихідною сировиною і подають на змішання з рідким потоком бензолу в реактор Р-2, який подають для повноти зв'язування водню з надлишком 1,2 від стехіометрії. У реактор завантажують 20 г промислового каталізатора риформінгу марки ПР-51. Каталізатор містить, мас.%: Платини - 0,25, ренію - 0,35 і оксиду алюмінію - 99,4 і знаходиться у відновленій формі. Температуру на вході в реактор підтримують рівної 100-150 ^{o C.} В реакторі відбувається гідрування бензолу воднем з переходом останнього до складу молекул циклогексана. В ході реакції за рахунок виділення тепла (~ 50 кал / моль бензолу) відбувається збільшення температури реакції на 50-70 ^{o C.} Продукти реакції: метан, циклогексан і не прореагував бензол охолоджують в теплообміннику Т-3 і холодильнику X до температури 10 ^{o C} і подають в сепаратор С-2. У сепараторі відбувається відділення непрореагировавшего в Р-1 метану, який подають на змішання з вихідною сировиною, а потім в реактор Р-1. Цим забезпечується повна конверсія метану в кінцеві продукти, якими є вуглецевий матеріал і водень.

Суміш бензолу і циклогексану нагрівають в теплообміннику Т-3 і печі П-2 до температури 300-400 ^{o C} і направляють в реактор Р-3. У реактор завантажують 20 г каталізатора ПР-51. При температурі 300 ^{o C} в реакторі йде реакція дегідрування циклогексану і освіту бензолу і водню. Продукти реакції охолоджують до температури 6-10 ^{o C} і направляють в сепаратор С-2. У сепараторі відбувається відділення водню від бензолу. В силу низьких за величиною значень парціальних тисків бензолу при температурах, близьких до температури замерзання бензолу (+5,5 ^{o C),} бензол, виведений з верху сепаратора С-2, має чистоту понад 99 міль.%. Сукупність безперервного проведення зазначених вище операцій дозволила отримати збільшення виходу вуглецю і водню з 7,8 до 10,1 і з 2,6 до 3,3 г / г кат-ра · год відповідно (таблиця 2) в поєднанні з отриманням ступеня конверсії і селективності перетворення метану в кінцеві продукти близькими до 100 мас.%.

Приклад 3. Процес ведуть в умовах, описаних в прикладі 1, з тією відмінністю, що:

- Свіжий каталізатор в реактор Р-1 подають зі швидкістю 1,0 г кат-ра / год;

- В реактор Р-2 для зв'язування водню подають суміш гексена-1 і метил, изопропилбензола в мольному співвідношенні 1: 1;

- Температура в реакторі Р-2 300 ^{o C,} тиск 20 атм;

- Температуру в сепараторі С-1 підтримують (-20 ^{o C);}

- Температура в реакторі Р-3 500 ^{o C,} тиск 20 атм;

- Температуру в сепараторі С-2 підтримують (-20 ^{o C).}

Продуктами гідрування з реактора Р-1 є н-гексан і метілізопропілціклогексан, а продуктами дегідрірованія з Р-3 - водень, гексан і метілізопропілбензол. Гексан відганяють від метілізопропілбензола, а останній повертають в процес.

У цьому випадку спостерігається збільшення швидкості виходу вуглецю з 10,1 до 11,1 і водню з 3,3 до 3,7 г / г кат-ра · год з одночасним збільшенням чистоти відходить водню з 98,5 до 99,3 мовляв. %.

Приклад 4 (для порівняння).

Процес ведуть в умовах, описаних в прикладі 1, з тією відмінністю, що в якості вихідної сировини використовують природний газ. Склад природного газу представлений в таблиці 1. У цьому випадку спостерігається деяке збільшення в порівнянні з чистим метаном конверсії вихідної сировини з 30 до 35 мас.%. Одержуваний вуглецевий матеріал являє собою добре гранульований матеріал з високою міцністю і сипучістю.

Приклад 5. (Пропонований спосіб).

Процес ведуть в умовах, описаних в прикладі 1, з тією відмінністю, що:

- В якості каталізатора розкладання в реакторі Р-1 використовують каталізатор з розміром частинок 0,2-0,5 мм, що складається з, мас.%: Залізо - 57, нікель - 33, оксид алюмінію - 10. В реактори Р-2 і Р-3 завантажують каталізатор складу, мас.%: платина - 0,5, оксид алюмінію - інше;

- В якості вихідної сировини використовують природний газ, склад якого представлений в таблиці 1;

- Для зв'язування водню в реактор Р-2 подають суміш етилбензолу і гептадіена 1,3; температура в реакторі Р-2 150 ^{o C,} в реакторі Р-3 400 ^{o C;}

- Температура в сепараторах С-1 і С-2 20 ^{o C.}

В цьому випадку продуктами зв'язування водню в Р-2 є н-гептан і етілціклогексан, а продуктами дегідрірованія з Р-3 є водень, гептан і етилбензол, оскільки дегидрирование парафінів йде на 100-150 ^{o C} при більш високих температурах і з меншою швидкістю по порівняно з реакцією дегідрування нафтенов. Цей приклад, як і приклад 3, ілюструє приватне істотна відмінність запропонованого способу, яке складається в можливості облагороджування вторинних бензинових фракцій термічних і термокаталітіческіх процесів нафтопереробки, що містять великі кількості (до 30-50 мас.%) Олефінів і диенов і є з цієї причини підвищеної екологічною небезпекою для товарних нафтопродуктів.

Приклади 6 і 7 проводять в умовах, описаних в прикладах 1 і 2, і ілюструють перевагу запропонованого способу переробки вуглеводневої сировини на прикладі газів, що відходять нафтопереробки, склад яких наведено в таблиці 1.

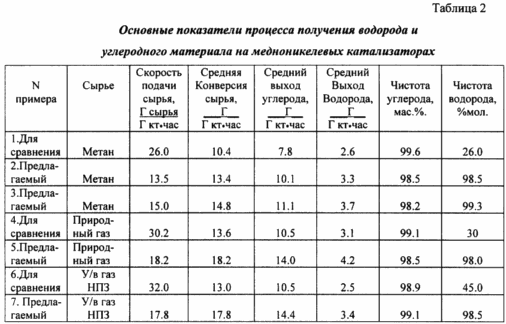

Основні показники процесу наведені в таблиці 2.

Як видно з наведених прикладів і таблиць, пропонований спосіб дозволяє отримати вуглецевий матеріал і водень високого ступеня чистоти при повній мірі конверсії вихідного вуглеводневої сировини.

ФОРМУЛА ВИНАХОДУ

1. Спосіб отримання водню і вуглецевого матеріалу шляхом розкладання C ₁ - C ₄ вуглеводневих газів на металлсодержащими каталізаторі при температурі 500 - 600 ^{o C} з наступним відділенням газоподібних продуктів розкладання від утворюється на каталізаторі вуглецевого матеріалу, що відрізняється тим, що газоподібні продукти розкладання піддають поділу шляхом зв'язування водню при контактуванні з ароматичними вуглеводнями в зоні каталітичного гідрування, після чого пов'язаний водень у вигляді циклогексанового вуглеводнів відокремлюють від непрореагировавших вихідних вуглеводнів, які потім рециркулируют в зону розкладання, а циклогексанового вуглеводні направляють в зону каталітичного дегідрування, де відбувається утворення чистого водню, а вуглеводневі продукти дегідрірованія повертають в зону гідрування.

2. Спосіб за п.1, що відрізняється тим, що рециркуляцию C ₁ - C ₄ вуглеводневих газів здійснюють безперервно в замкнутій системі із зони гідрування в зону розкладання і назад, без виведення його з процесу.

3. Спосіб за п.2, що відрізняється тим, що а рециркулюючий потік газу подають додаткову кількість C ₁ - C ₄ вуглеводневих газів із зовнішнього джерела.

4. Спосіб за п.1, що відрізняється тим, що процес ведуть при безперервному виведення утворюється вуглецевого матеріалу з потоком науглероженного каталізатора із зони розкладання.

5. Спосіб за п.1, що відрізняється тим, що процес ведуть при безперервному додаванні свіжого каталізатора в зону розкладання.

6. Спосіб за п. 1, який відрізняється тим, що в якості C ₁ - C ₄ вуглеводневих газів в зоні розкладання використовують метан, природний газ, гази процесів переробки вуглеводневої сировини.

7. Спосіб за п. 1, який відрізняється тим, що процес в зоні гідрування здійснюють при тиску не менше 0,3 МПа і температурі 50 - 300 ^{o C} на каталізаторі, що містить метал (и) YIII групи.

8. Спосіб за п.7, що відрізняється тим, що утворюється в зоні каталітичного гідрування пов'язаний водень і не прореагували C ₁ - C ₄ вуглеводневі гази поділяють методом среднетемпературной сепарації фаз при Т від +20 до -20 ^{o C.}

9. Спосіб за п.1, що відрізняється тим, що процес в зоні дегідрірованія здійснюють при температурі 300 - 500 ^{o C} на каталізаторі, що містить метал (и) YIII групи.

10. Спосіб за п.9, що відрізняється тим, що утворюються в зоні каталітичного дегідрування чистий водень і високомолекулярні продукти дегідрірованія поділяють методом среднетемпературной сепарації фаз при Т від +20 до -20 ^{o C.}

11. Спосіб за п.1, що відрізняється тим, що тепло, що виділяється при реакції в зоні каталітичного гідрування, використовують для нагріву потоку циклогексанового вуглеводнів, які направляються в якості сировини в зону каталітичного дегідрування.

12. Спосіб за п.19, який відрізняється тим, що тепло продуктів реакції в зоні каталітичного дегідрування використовують для нагрівання потоку C ₁ - C ₄ вуглеводневого газу.

13. Спосіб за п.1, що відрізняється тим, що тепло продуктів реакції в стадії каталітичного розкладання вуглеводневої сировини на вуглеводень і водень використовують для нагрівання потоку C ₁ - C ₄ вуглеводневого газу.
