ВИНАХІД
Патент Російської Федерації RU2240381
ГЕНЕРАТОР воднево-кисневої суміші
Ім'я винахідника: Весенгіріев М.І.
Ім'я патентовласника: Весенгіріев Михайло Іванович
Адреса для листування: 129515, Москва, вул. Акад. Королева, 5, кв.234, М.І. Весенгіріеву
Дата початку дії патенту: 2004.01.05
Винахід відноситься до технології електрохімічних виробництв, а саме до пристроїв для електролізу води. Технічним результатом є створення генератора для вироблення дешевого і екологічно чистого палива. Генератор воднево-кисневої суміші містить щонайменше один циліндр з сорочкою охолодження, автоматичний випускний клапан, поршень і головку циліндра, що утворюють замкнутий об'єм циліндра, кривошипно-шатунний механізм, пов'язаний з приводом. Пристрій подачі водного розчину електроліту, наприклад водного розчину їдкого калі в циліндр, виконаний у вигляді насоса високого тиску, пов'язаного з кривошипно-шатунним механізмом, і форсунки, виконаної з кавітатором у вигляді місцевого звуження каналу. Замкнуте обсяг циліндра виконаний з електролізером з можливістю підведення живлення від джерела постійного струму, наприклад, від акумулятора до його електродів і з можливістю вільного проходу через нього, туди і назад водного розчину електроліту. Технічний ефект - підвищення продуктивності і безпеки пристрою.
ОПИС ВИНАХОДИ
Винахід відноситься до технології електрохімічних виробництв, а саме до пристроїв для електролізу води, і може бути використано для вироблення екологічно чистого палива.
Відомий застосовуваний для електрохімічного розкладання води електролізер, містить циліндричний корпус-анод, порожнистий катод, встановлений коаксіально з корпусом, патрубок для введення електроліту і патрубок з відсікачем для виведення газу і джерело постійного струму (патент Росії, № 2034934, З 25 В 9/00 , 1/02, 1995).
Недоліком відомого електролізера є низька продуктивність на одиницю маси і низька безпека в роботі.
Найбільш близьким за технічною сутністю до пропонованого винаходу є електролізер високого тиску для отримання гримучого газу, який містить циліндричний корпус, розділений зворотним клапаном на електродний і газонакопичувальних частини, де електродний частина виконана з можливістю підведення живлення від джерела постійного струму до його електродів, а газонакопичувальних з можливістю відводу газу з пристрою під високим тиском (а.с. СРСР № 1011730, з 25 В 1/12, 1983).
Недоліком такого пристрою електролізера є низька продуктивність і висока небезпека вибуху через наявність в пристрої необхідності накопичувати газ до високого робочого тиску.
Технічне завдання, яке вирішується пропонованим винаходом, полягає в підвищенні продуктивності і безпеки в роботі.
Поставлена задача вирішується тим, що в генераторі воднево-кисневої суміші, що містить електролізер, виконаний з можливістю підведення живлення від джерела постійного струму до його електродів, наприклад від бортового акумулятора, відповідно до винаходу міститься щонайменше один циліндр з сорочкою охолодження, наприклад рідинної - вода або антифриз, поршень і головка циліндра, що утворюють замкнутий об'єм циліндра, випускний автоматичний клапан, встановлений в головці циліндра. Кривошипно-шатунний механізм, пов'язаний з приводом, наприклад з електромотором, і пристрій подачі водного розчину електроліту в циліндр, наприклад водного розчину їдкого калі. При цьому в замкнутий об'єм циліндра - між поршнем і головкою циліндра встановлений електролізер, виконаний з можливістю вільного проходу через нього в прямому і зворотному напрямку водного розчину електроліту, а пристрій подачі водного розчину електроліту виконано у вигляді насоса високого тиску, кінематично пов'язаного з кривошипно-шатунним механізмом, і забезпечено форсункою. При цьому електролізер може мати вигляд двох електродів-полублоков циліндричної форми, своїми порожніми елементами концентрично і з зазором вписуються один в одного, в яких або виконані отвори, якщо вони виконані з металу, наприклад з листового нікелю, або які виконані порожнистими з металевої сітки, що необхідно для вільного проходу через них водного розчину електроліту. Форсунка може мати кавітатор, виконаний у вигляді місцевого звуження її каналу.
Суть винаходу показана на кресленнях, де:
 |
 |
 |
 | ||

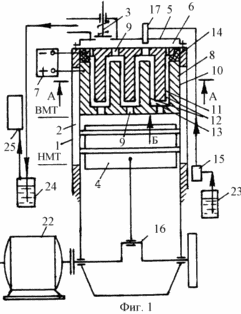

Фиг.1 - показаний схематичний розріз генератора; на фіг.2 - розріз по А-А на фіг.1; на Фіг.3 - вид по стрілці Б на фіг.1; на фіг.4 - схематичний розріз форсунки в частині кавітатора.
Приклад виконання пропонованого рішення.
Генератор воднево-кисневої суміші містить щонайменше один циліндр 1 (фіг.1-3) з сорочкою охолодження 2, наприклад рідинної - вода, антифриз, автоматичний випускний клапан 3, поршень 4 і головку циліндра 5, що утворюють замкнутий об'єм циліндра 6, де між поршнем і головкою циліндра, з можливістю підведення живлення до його електродів від джерела постійного струму, наприклад від бортового акумулятора 7, і з можливістю вільного проходу через нього в прямому і зворотному напрямку водного розчину електроліту, встановлений електролізер 8, виконаний або з металу, наприклад з листового нікелю з отворами 9, або з металевої сітки у вигляді двох електродів-полублоков 10 і 11 циліндричної форми, які своїми порожніми елементами 12 концентрично і з зазором 13 вписуються один в одного. Електроди один від іншого ізольовані діелектричною прокладкою 14. Пристрій для подачі циклової дози водного розчину електроліту в циліндр виконано у вигляді насоса 15 високого тиску, наприклад плунжерного, кінематично пов'язаного з кривошипно-шатунним механізмом 16 і забезпеченого форсункою 17, встановленої на голівці циліндра і виконаної з кавітатором 18 (фіг.4) у вигляді місцевого звуження 19 її каналу 20, кавитационная зона 21. Привід генератора 22, наприклад, у вигляді електромотора, пов'язаного з кривошипно-шатунним механізмом. Електролітний бак 23, відсікач 24 (гідрозатвор) і споживач 25.
ГЕНЕРАТОР воднево-кисневої суміші працює наступним чином
Перед пуском електролітний бак 23 (фіг.1-3) заправляють водним розчином електроліту, наприклад водним розчином їдкого калі, і на електроди-напівблоки 10 і 11 електролізера 8 подають живлення від джерела постійного струму, наприклад від бортового акумулятора 7. Включають привід, наприклад електромотор 22, пов'язаний з кривошипно-шатунним механізмом 16. Поршень 4 від ВМТ переміщається до НМТ. Випускний автоматичний клапан 3 закритий. У циліндрі 1 з сорочкою охолодження 2 створюється розрідження. Насос високого тиску 15 забирає з електролітного бака 23 цикловую дозу водного розчину електроліту і під тиском, наприклад, 2МПа (20 атм), через форсунку 17 впорскує її в електролізер 8 в циліндрі 1. У кавітатор 18 (фіг.4) в місцевому звуженні 19 каналу 20 швидкість уприскуваного водного розчину електроліту різко зростає, а тиск падає до критичного і схлопування утворилися в кавитационной зоні 21 бульбашок призводить до тончайщему розпилювання водного розчину електроліту і до дисоціації - розкладанню води на водень і кисень, що підвищує продуктивність пристрою. Тонко розпилений водний розчин електроліту через отвори 9 і зазори 13 між порожніми елементами 12 або через сітчасті напівблоки-електроди 10 і 11 вільно проходить в прямому і зворотному напрямках і контактує з великою поверхнею електролізера 8. І при протіканні постійного струму через водний розчин електроліту відбувається розкладання води на водень і кисень. Потім при переміщенні поршня 4 від НМТ до ВМТ отримана в замкнутому просторі 6 циліндра 1 воднево-киснева суміш через автоматичний клапан 3 і під тиском нагнітання через відсікач 24 (гідрозатвор) поршнем 4 виштовхується до споживача 25, наприклад в топку котельні установки, і цикли за рахунок роботи приводного електромотора 22 повторюються, чим і обумовлена продуктивність генератора. При цьому циліндр 1, головка циліндра 5 і електролізер 8 охолоджуються сорочкою охолодження генератора, наприклад рідинної - вода або антифриз. Під час вибуху в пристрої поршень 4 переміщається в циліндрі 1 і без шкоди для генератора розширенням гасить енергію вибуху.
Пропонований генератор воднево-кисневої суміші в роботі безпечний і потужний, знайде широке застосування переважно в комунально-побутовому господарстві для теплопостачання населення.
ФОРМУЛА ВИНАХОДУ
1. Генератор воднево-кисневої суміші, що містить електролізер, виконаний з можливістю підведення живлення від джерела постійного струму до його електродів, що відрізняється тим, що генератор містить щонайменше один циліндр з сорочкою охолодження, поршень і головку циліндра, що утворюють замкнутий об'єм циліндра, випускний автоматичний клапан, кривошипно-шатунний механізм, пов'язаний з приводом, і пристрій подачі водного розчину електроліту в циліндр, при цьому в замкнутий об'єм циліндра між поршнем і головкою циліндра встановлений електролізер, виконаний з можливістю вільного проходу через нього в прямому і зворотному напрямку водного розчину електроліту , а пристрій подачі водного розчину електроліту виконано у вигляді насоса високого тиску, кінематично пов'язаного з кривошипно-шатунним механізмом, і забезпечено форсункою.
2. Генератор по п.1, що відрізняється тим, що електролізер має вигляд двох електродів-полублоков циліндричної форми, концентрично і з зазором вписуються один в одного, в яких або виконані отвори, або які виконані порожнистими з металевої сітки.
3. Генератор по п.1, що відрізняється тим, що форсунка має кавітатор, виконаний у вигляді місцевого звуження каналу.
