ВИНАХІД
Патент Російської Федерації RU2121595

СПОСІБ ВНЕСЕННЯ ЗМІН ДО ПАЛИВНО-МАСТИЛЬНИХ МАТЕРІАЛІВ І модифікаторів

Ім'я винахідника: Никанн Юрій Олександрович
Ім'я патентовласника: Никанн Юрій Олександрович
Адреса для листування:
Дата початку дії патенту: 1997.07.03

Винахід відноситься до технології обробки паливно-мастильних матеріалів, зокрема бензину і моторного масла. Спосіб полягає в обробці паливно-мастильних матеріалів змінним магнітним полем, частота якого безперервно збільшується від початку обробки до кінця. Модифікатор складається із згорнутого в спіраль трубопроводу, по якому проходить потік паливно-мастильних матеріалів, і двох кільцевих багатополюсних магнітів, розташованих по обидва боки спіралі. Винахід дозволяє поліпшити експлуатаційні властивості паливно-мастильних матеріалів.

ОПИС ВИНАХОДИ

Винахід відноситься до технології обробки паливно-мастильних матеріалів, зокрема до модифікації їх експлуатаційних властивостей.

Відомий спосіб модифікації паливно-мастильних матеріалів, що включає вплив на паливно-мастильні матеріали змінного магнітного поля (авт.св. СРСР 362042, 1973).

До недоліків відомого способу слід віднести дуже низьку ефективність обробки, пов'язану з недостатнім ступенем впорядкованості молекул матеріалу після обробки, і швидку втрату придбаних матеріалом властивостей.

Відомий модифікатор паливно-мастильних матеріалів, що включає трубопровід з вхідним і вихідним патрубками і встановлений на ньому багатополюсний постійний магніт (авт.св. СРСР 968502, F 02 M 27/04, 1980).

Цей модифікатор має низький ККД і не забезпечує достатній мірі переорієнтації молекул оброблюваного матеріалу, що не дозволяє досягти високих показників поліпшених споживчих властивостей паливно-мастильних матеріалів.

Завдання цього винаходу - поліпшення експлуатаційних властивостей паливно-мастильних матеріалів, таких як повнота згоряння палива, миючі властивості, зменшення вмісту шкідливих викидів у відпрацьованих газах.

Згідно способу поставлена ​​задача досягається тим, що частоту змінного магнітного поля безперервно змінюють від початку обробки до кінця.

Відповідно до пристроєм поставлена ​​задача вирішується тим, що трубопровід виконаний у вигляді спіралі, а магніт виконаний у вигляді двох кільцевих пластин, намагнічених перпендикулярно магнітному азимуту, кожна з яких лежить в площині, паралельній площині спіралі, причому одна з пластин розташована з одного боку спіралі , а інша - з протилежного.

Зазначені ознаки істотні, зміна частоти магнітного поля в процесі обробки призводить до значного зниження сил поверхневого натягу в вуглеводневих рідинах, активному перемішуванню потоку, що забезпечує поліпшення змащувальних і миючих властивостей масел, миючих властивостей палива (для очищення камери згоряння), а й істотно збільшує повноту згоряння за рахунок кращого контакту палива з киснем.

Виконання трубопроводу у вигляді спіралі з розташованими по обидва боки кільцевими багатополюсними магнітами забезпечує обробку паливно-мастильних матеріалів в постійно змінюваному по частоті магнітному полі в процесі пересування рідини по трубопроводу.

Спосіб ілюструється такими прикладами.

Приклад 1. Паливо, зокрема бензин, поміщають в змінне магнітне поле. Частоту поля безперервно збільшують з початку обробки до кінця.

Молекули бензину здобувають магнітний момент, направлений протилежно магнітному моменту поля, багаторазове зміна частоти останнього забезпечує внутрішнє перемішування потоку, зниження сил поверхневого натягу. Останнє зменшує нагарообразование в камері згоряння і підвищує повноту згоряння палива.

Приклад 2. Змазує масло, зокрема моторне, обробляють так само, як в прикладі 1. У результаті зменшення сил поверхневого натягу поліпшується припадає здатність масла, воно краще утримується на поверхнях, що труться, а й поліпшуються його миючі властивості.

На фіг.1 представлений модифікатор паливно-мастильних матеріалів, загальний вигляд; на фіг.2 - розріз А-А на фіг.1; на Фіг.3 - схема впливу магнітного поля на потік рідини в модификаторе; на фіг.4 - графік залежності вмісту окису вуглецю у відпрацьованих газах від напрацювання двигуна з встановленим в ньому модифікатором.

Модифікатор містить корпус 1, всередині якого розташовані в паралельних площинах два багатополюсних магніту, виконаних у вигляді кільцевих пластин 2 і 3. Між останніми розташований трубопровід 4 у вигляді спіралі, що має вхідний 5 і вихідний 6 патрубки. Трубопровід 4 може мати форму будь-якій плоскій спіралі, наприклад Архимедовой спіралі, логарифмічною, параболічної або спіралі Фермі. Трубопровід 4 виконаний з немагнітного матеріалу.

Модифікатор працює наступним чином

Паливо або мастило надходить в трубопровід 4 і, проходячи по ньому, перетинає силові лінії магнітного поля, що створюється багатополюсними магнітами 2 і 3. У міру просування рідини до центру спіралі швидкість потоку зростає, відповідно зростає частота зміни полюсів магнітів.

Модифіковане паливо або мастило виходить з патрубка 6 і надходить до споживача.

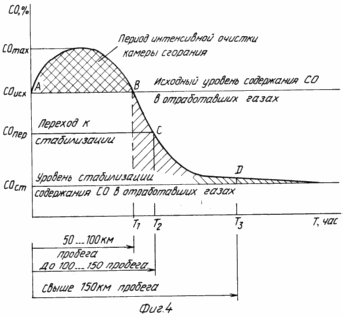

Як видно з фіг.4, в початковий період після установки очищувача каталізатора (точка А) спостерігається підвищення (до 30%) вмісту СО у відпрацьованих газах (період AB), що пояснюється інтенсивної очищенням камери згоряння від нагарообразования. Тривалість періоду інтенсивного очищення камери згоряння становить на карбюраторних двигунах автомобілів Fiat Uno, ВАЗ і ГАЗ різних модифікацій від 50 до 100 км пробігу, на дизельних від 1 до 6 годин роботи. Потім відбувається зниження вмісту СО (період BCD) і перехід до періоду стабілізації (точка D), коли триває очищення камери згоряння з меншою інтенсивністю. Нарешті спостерігається стабілізація процесу згоряння палива (за точкою D) при значному зменшенні токсичності відпрацьованих газів. Тривалість роботи двигунів до періоду стабілізації становить від 1 до 6 годин. Синхронно зі зміною змісту CO у відпрацьованих газах змінюється і витрата палива. Однак динаміка витрати палива характеризується меншою інтенсивністю в порівнянні зі зміною змісту CO. Реальні значення зниження витрати палива в стендових умовах випробувань досягає 6 - 8%, в експлуатаційних - до 10% і більше. Димності відпрацьованих газів дизельного двигуна на холостому ходу знижується в 2 - 3 рази і сягає значень 1 - 3% (на прикладі двигуна Д-240). Зміст CO у відпрацьованих газах легкових автомобілів в результаті дорожніх випробувань зменшилася на 40% і більше, досягло значень 0,3 - 0,7%, що в 2 - 3 і більше разів менше встановлених екологічних норм (вміст CO - 1,5%) . Зміст CH у відпрацьованих газах зменшується аналогічно зменшення CO.

ФОРМУЛА ВИНАХОДУ

1. Спосіб модифікації паливно-мастильних матеріалів, що включає вплив на пально-мастильні матеріали змінного магнітного поля, що відрізняється тим, що частоту магнітного поля безперервно збільшують від початку обробки до кінця.

2. Модифікатор паливно-мастильних матеріалів, що включає трубопровід з вхідним і вихідним патрубками і встановлений на ньому багатополюсний постійний магніт, який відрізняється тим, що трубопровід виконаний у вигляді спіралі, а магніт виконаний у вигляді двох кільцевих пластин, кожна з яких лежить в площині, паралельній площині спіралі , причому одна з пластин розташована з одного боку спіралі, а інша - з протилежного.
