Патент Російської Федерації RU2029624

ПРИСТРІЙ для дроблення кускових МАТЕРІАЛУ

ПРИСТРІЙ для дроблення кускових МАТЕРІАЛУ

Ім'я винахідника: Коротков Ю.А .; Сорокін В.М .; Кузубов В.А .; Антипов В.М .; Базлідзе М.С.
Ім'я патентовласника: Коротков Юрій Андрійович
Адреса для листування:
Дата початку дії патенту: 1991.11.18

Використання: дроблення кускового матеріалу, СМЕРШ вугілля, глинистих концентратів в гірській промисловості, металургії, будівництві. Суть винаходу: пристрій дроблення кускового матеріалу містить приймальний бункер 1 з гратчастим верхом, поєднаним з дробить механізмом, привід. Робоча частина дробить механізму є приводні 2 і проміжні 3 вали, виконані з можливістю обертання, і поперечно спрямовану огибающую їх нескінченний ланцюг 5. Робоча частина дробить механізму може бути забезпечена натяжним пристроєм 6, виконаним у вигляді подпружиненной балки з двома роликами. Контактна поверхня приводних і проміжних валів може бути рельєфною з можливістю зацепа ланок ланцюга, причому приводні вали можуть бути забезпечені додатково направляють канавками.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв для подрібнення кускового матеріалу, смерзшегося вугілля, глинистих концентратів і може бути використано в гірській промисловості, металургії, будівництві - скрізь, де здійснюється завантаження в бункери-живильники з вагонів, самоскидів і подача сировини транспортерами з холодних складів-наповнювачів.

Відома установка для роздрібнення вугілля на решітці приймального бункера, що містить самохідний візок, електропривод, робочий орган у вигляді барабанів з зубами, встановленими на візку з можливістю обертання від електроприводу, встановленого на самохідному візку [1].

Цій установці властиві невисока продуктивність і зайва енергоємність пристрої, пов'язані з неминучістю переізмельченія, обмеженість можливості роботи з в'язкими глинистими концентратами, складність конструкції.

Найбільш близьким до заявляється винаходу по технічній сутності і досягається результату є пристрій для дроблення кускового матеріалу, що містить приймальний бункер з гратчастим верхом, поєднаним з дробить механізмом, привід [2].

Завданням винаходу є збільшення продуктивності пристрою, зниження конструктивної складності обслуговування, підвищення надійності роботи при низьких температурах, особливо з в'язкими глинистими концентратами.

Завдання досягається за рахунок того, що в пристрої для дроблення кускового матеріалу, що містить приймальний бункер з гратчастим верхом, поєднаним з дробить механізмом, привід відрізняється від відомого тим, що робоча частина дробить механізму є приводні і проміжні вали, виконані з можливістю обертання і поперечно спрямовану огибающую їх нескінченний ланцюг. Робоча дробить механізму може бути забезпечена натяжним пристроєм, виконаним у вигляді подпружиненной балки з двома роликами. Контактна поверхня приводних і проміжних валів може бути виконана рельєфною з можливістю зацепа ланок ланцюга, причому приводні вали можуть бути забезпечені додатково направляють канавками.

ПРИСТРІЙ для дроблення кускових МАТЕРІАЛУ ПРИСТРІЙ для дроблення кускових МАТЕРІАЛУ

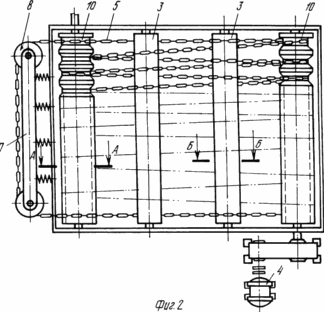

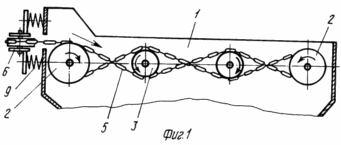

На фіг. 1 - дробить механізм, вид збоку; на фіг.2 - завантажувальна частина бункера, вид зверху; на Фіг.3 - переріз А-А на Фіг.2; на фіг.4 - перетин Б-Б на Фіг.2.

Пристрій містить бункер 1, встановлені з можливістю обертання приводні вали 2, проміжні вали 3, приводи 4 (другий привід не показаний), нескінченний ланцюг 5, що проходить через натягач 6, забезпечене балкою 7 з роликами 8, подпружиненной пружинами 9. Приводні вали мають направляючі канавки 10 для ланцюга і виконані з рельєфної контактної поверхнею 11 у вигляді виїмок і виступів з можливістю зацепа ланок ланцюга, а проміжні вали забезпечені тільки рельєфною поверхнею на всю довжину валів.

Пристрій працює наступним чином

Приводи 4 обертають приводні вали 2, ініціюють рух нескінченного ланцюга 5 і обертання проміжних валів 3. Ступінь натягу ланцюга регулюється натяжним пристроєм 6 і може автоматично змінюватися пружинами 9 при змінюються навантаженнях на дробящий механізм. Кусковий смерзшийся або злиплий матеріал, потрапляючи на гратчастий верх бункера 1, частково провалюється вниз, а великі шматки дробляться ріжучими ділянками ланцюга, при цьому по всій довжині крайніх приводних валів активні зовнішні ділянки ланцюга мають напрямок руху до центральної частини бункера (як і напрямок руху приводних валів), перешкоджаючи тим самим можливості прокидання за бункер подрібнюваністю маси. Дроблення негабаритів ведеться по всій площі гратчастого верху, що підвищує продуктивність і якість дроблення. Після завершення дроблення навантаження на нескінченний ланцюг 5 знижується, пружини 9 віджимають балку 7, спрацьовують контактні вимикачі, встановлені на бункері (не показані) і система дроблення зупиняється з відключенням приводів 4.

ФОРМУЛА ВИНАХОДУ

1. ПРИСТРІЙ для дроблення кускових МАТЕРІАЛУ, що містить приймальний бункер з гратчастим верхом, поєднаним з дробить механізмом, привід, що відрізняється тим, що робоча частина дробить механізму є приводні і проміжні вали, виконані з можливістю обертання, і поперечно спрямовану огибающую їх нескінченний ланцюг.

2. Пристрій за п. 1, яке відрізняється тим, що робоча частина дробить механізму забезпечена натяжним пристроєм, виконаним у вигляді подпружиненной балки з двома роликами.

3. Пристрій за п.1, що відрізняється тим, що контактна поверхня приводних і проміжних валів виконана рельєфною з можливістю зацепа ланок ланцюга, причому приводні вали додатково забезпечені направляючими канавками.
