ВИНАХІД
Патент Російської Федерації RU2195510

СПОСІБ ВИЛУЧЕННЯ МОЛІБДЕНУ З КИСЛИХ РОЗЧИНІВ

Ім'я винахідника: Уфімцев В.П .; Шевцов П.П .; Балакін І.М .; Рощин А.Н.
Ім'я патентовласника: Уфімцев Віталій Павлович; Шевцов Павло Павлович; Балакін Ігор Михайлович; Рощин Артур Миколайович
Адреса для листування: 620010, Єкатеринбург, І-10, а / я 196
Дата початку дії патенту: 2001.02.23

Винахід відноситься до гідрометалургії рідкісних металів, вилучення молібдену з кислих сульфатно-нітратних розчинів і його очищення від домішок. Спосіб вилучення молібдену з кислих розчинів включає багатоступеневу екстракцію органічним екстрагентом і багатоступеневу реекстракції сульфатно-аміачним розчином. При цьому екстракцію проводять при насиченні екстрагента молібденом на 90-95% від теоретичного з подальшою двухстадийной промиванням екстракту, а реекстракції ведуть при рівноважному рН 4-6, регульованому шляхом подачі реекстрагента частинами в кілька ступенів реекстракції. Екстракт молібдену промивають послідовно розчином сірчаної кислоти з концентрацією 0,3-0,5 моль / л і сульфатно-аміачним розчином до створення в рівноважному промивному розчині рН 1-2. Після реекстракції здійснюють промивку екстрагента, наприклад, розчином сірчаної кислоти з концентрацією 0,3-0,5 моль / л, які направляються потім на промивку екстракту. Спосіб дозволяє підвищити витяг М _про при екстракції до 99,5% і ступінь очищення від домішок.

ОПИС ВИНАХОДИ

Винахід відноситься до області гідрометалургії рідкісних металів, а саме до вилучення молібдену з суміші сірчаної та азотної кислот, що утворюються в результаті витравлення молібденового керна з вольфрамових спіралей.

Відомий спосіб отримання парамолібдата амонію з органічних екстрактів, що містять молібден (авт. Св. СРСР 633811, МПК С 01 G 39/00, публ. 25.11.78 р, БІ 43).

Вихідний водний розчин, що містить сірчану кислоту, молібден, залізо, кальцій, фосфор і ін., Обробляли 15% -ним розчином поліалкілфосфорнітрільной кислоти (ПАФНК) у вуглеводні (екстракція), в результаті чого залишковий вміст молібдену в водному розчині знижувався до 0,005 г / л.

Отриманий екстракт обробляли водним розчином аміаку, що містить 5% сульфату амонію, при рівноважному рН 6,5-8,5 і об'ємному співвідношенні органічної і водної фаз від 3: 1 до 1: 3 (реекстракції); рН розчину регулювали зміною концентрації аміаку, співвідношення фаз регулювали шляхом циркуляції водної фази.

В процесі реекстракції не утворювалися труднорасслаівающіеся емульсії, підвищувалася якість кінцевого продукту.

Однак відомий спосіб, володіючи безсумнівними достоїнствами, має ряд недоліків, що перешкоджають його практичному використанню, а саме:

- При обраних (призначених) високих значеннях рН 6,5-8,5 реекстрагента застосовувані кислі екстрагентів - ді-2-етілгексілфосфорная кислота (Д2ЕГФК), поліалкілфосфонітрільная кислота (ПАФНК), полі-2-етілгексілфосфонітрільная кислота (П2ЕГФНК) і т.п . - Утворюють другу органічну фазу, що виключає можливість проведення процесу в безперервному режимі;

- Зміна умов реекстракції викликає необхідність здійснювати досить складну технологічну операцію - змінювати склад екстрагента (концентрацію аміаку) безпосередньо під час роботи.

З відомих способів найбільш близьким до заявляється з технічної сутності і досягається результату є спосіб вилучення молібдену з кислих розчинів, що включає багатоступеневу екстракцію органічним екстрагентом і багатоступеневу реекстракції аммонійсодержащім розчином (РЖ Хімія, М., ВІНІТІ, 1972, реферат 13Л 97П).

Недоліком даного відомого способу є низька ступінь вилучення молібдену з вихідного розчину на стадії екстракції (94,5%) і відсутність умов для подальшого очищення екстракту молібдену від домішок.

Перераховані недоліки свідчать про недостатню ефективність відомого способу.

Зазначених недоліків позбавлений пропонований заявниками спосіб вилучення молібдену з кислих розчинів, при здійсненні якого буде досягнутий бажаний технічний результат - підвищення глибини вилучення молібдену при екстракції до 99,5%, збільшення ступеня очищення молібдену від домішок, а й підвищення ефективності процесу реекстракції молібдену.

Заявляється спосіб вилучення молібдену з кислих розчинів, як і спосіб-прототип, включає багатоступеневу екстракцію органічним екстрагентом і багатоступеневу реекстракції аммонійсодержащім розчином.

Пропонований заявниками спосіб відрізняється від способу-прототипу тим, що екстракцію проводять при насиченні екстрагента молібденом на 90-95% від теоретичного з подальшою двухстадийной промиванням екстракту, а реекстракції ведуть сульфатно-аміачним розчином при рівноважному рН 4-6, регульованому шляхом подачі реекстрагента частинами в кілька ступенів реекстракції.

Крім того, новим в способі є те, що промивання ведуть розчином сірчаної кислоти з концентрацією 0,3-0,5 моль / л, а реекстракції сульфатно-аміачним розчином до створення в промивної розчині рН 1-2. Після реекстракції здійснюють промивку екстрагента розчином сірчаної кислоти з концентрацією 0,3-0,5 моль / л, які направляються потім на промивку екстракту.

Заявляється спосіб відповідає всім критеріям для отримання патенту.

Він володіє новизною, так як на даний момент заявниками не виявлено жодного відомого з світового рівня техніки рішення, що характеризується такою ж сукупністю суттєвих ознак, як в пропонованому для патентної експертизи способі.

Спосіб має винахідницький рівень, так як заявником не встановлені рішення, що мають ознаки, що збігаються з його відмітними ознаками.

Пропонований спосіб вирішує вельми актуальне завдання, так як результатом його промислової реалізації є отримання чистих цільових продуктів: реекстракт молібдену, що використовується для отримання парамолібдата амонію, і рафината - суміші сірчаної та азотної кислот.

З огляду на значні обсяги сировини, створення винаходу представляється своєчасним і необхідним.

Заявляється спосіб промислово застосуємо, так як він характеризується переліком і послідовністю конкретних дій і операцій.

Кожна операція способу окремо не викликає сумнівів в відтворюваності.

Вся сукупність істотних ознак і кожну ознаку окремо не суперечить застосуванню при реалізації способу в промислових умовах.

Вся сукупність істотних ознак і кожну ознаку окремо спрямовані на досягнення очікуваного технічного, а разом з тим і економічного результату - витягти молібден з суміші сірчаної та азотної кислот і очистити його від заліза, алюмінію, нікелю, вольфраму, кремнію, марганцю, магнію, кальцію , натрію та інших домішок до значень, що дозволяють використовувати його для подальшого отримання парамолібдата амонію.

Підтвердженням вищесказаного є результати проведення екстракції і реекстракції молібдену за пропонованим способом.

В якості вихідного розчину використовувалася суміш кислот молибденсодержащих за технічними умовами ЖІЦУ. 670308.026 ТУ, що має наступний склад.

Концентрація кислот, г / л (моль / л):

• Сірчана поліпшена - 304 (3,1)
• Азотної - 145 (2,3)

Зміст молібдену, г / л - 33,8

Домішки, г / л (мас.% До молібдену):

• Залізо - 7,6 (22)
• Алюміній - 0,17 (0,5)
• Нікель - 0,13 (0,4)
• Вольфрам - 0,13 (0,4)
• Кремній - 0,02 (0,06)
• Марганець - 0,017 (0,05)
• Магній - 0,01 (0,03)
• Кальцій - 0,02 (0,06)
• Натрій - Чи не визначали

Як екстрагента (органічна фаза) застосовували 15% об. розчин П2ЕГФНК (аналога ПАФНК) в нормальних парафін з числом вуглецевих атомів C ₁₂ -C _15.

Екстракцію проводили шляхом послідовного п'ятикратного контактування вихідного розчину з екстрагентом при відношенні органічної і водної фаз В: В = 1: 1.

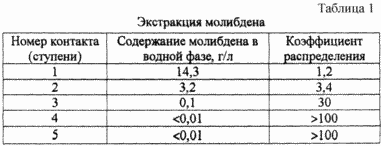

Результати екстракції - розподіл молібдену сходами і коефіцієнт розподілу молібдену між органічної та водної фазами наведені в табл. 1.

З наведених у табл. 1 даних видно, що вже після четвертого контакту зміст молібдену в рафінаті становило менше 0,01 г / л, а коефіцієнт розподілу перевищував 100.

Екстракт з вмістом молібдену приблизно 30 г / л (насичення 90-95% від теоретичного, отримане шляхом додаткового контактування з вихідним розчином) промивали при відношенні органічної і водної фаз В: В = 5: 1 спочатку на одному щаблі розчином 0,5 моль / л сірчаної кислоти з метою додаткового очищення молібдену від домішок, потім на одному щаблі сульфатно-аміачним розчином з рН 5-8 до створення в рівноважному промивному розчині рН 1-2 з метою створення сприятливих умов для здійснення процесу реекстракції молібдену.

Після цього проводили реекстракції молібдену в протівоточном режимі за схемою Альдерса на чотирьох ступенях при відношенні органічної і водної фаз В: В = 5: 1.

Як реекстрагента застосовували розчин, що містить 3 мас.% Аміаку і 5 мас.% Сульфату амонію (рН 12).

Не менш ефективний для здійснення процесу реекстракції і розчин, що містить 1 мас.% Аміаку і 9 мас.% Карбаміду.

Для порівняння було проведено два експерименти по реекстракції. Перший - за традиційною схемою з одним вводом реекстрагента. У другому, відповідно до запропонованим способом, додатково вводили реекстрагент в третю сходинку (дрібна реекстракції), в результаті чого відношення органічної та водної фаз в ступенях 3 і 4 склало Про: У = 3: 1.

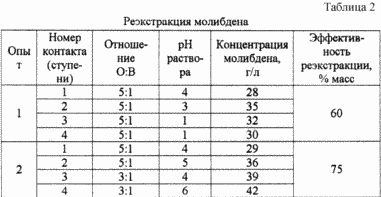

Результати дослідів по реекстракції наведені в табл. 2.

З наведених у табл. 2 даних видно, що при традиційній противоточной схемою (досвід 1) вже після другого ступеня відбувалося підвищення кислотності водної фази (рН 1 в ступенях 3 і 4) і, як наслідок, припинення подальшого вилучення молібдену.

При додатковому введенні реекстрагента в третю сходинку (досвід 2) була стабілізована оптимальна кислотність у всіх реекстракціонних щаблях (рН 4-6), що зумовило збільшення повноти реекстракції до 75% (на чотирьох ступенях).

Для оцінки ступеня очищення молібдену і придатності отриманого продукту (реекстракт молібдену) для подальшого отримання парамолібдата амонію, в реекстракт з концентрацією молібдену 42 г / л (ступінь 4 в досвіді 2) спектральним методом визначили вміст домішок. Склад реекстракт зіставили зі складом вихідного розчину за змістом домішок, а й з граничним їх змістом в парамолібдат амонію по ГОСТ 2677-78.

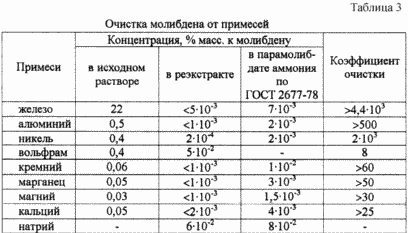

Результати цього зіставлення і коефіцієнти очищення молібдену від домішок за пропонованим способом вилучення наведені в табл. 3.

Як випливає з наведених даних, після чотириступінчастою противоточной реекстракції забезпечувалася висока ступінь очищення молібдену від домішок. Отримано кондиційний реекстракт, який може бути використаний для отримання парамолібдата амонію, оскільки концентрація домішок в ньому нижче, ніж допускається за ГОСТ 2677-78.

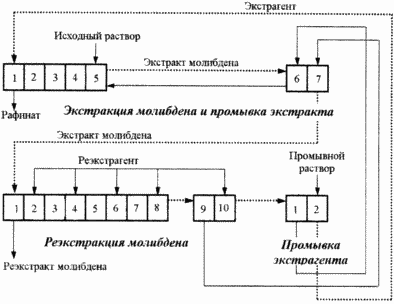

Пропонований спосіб отримання молібдену з кислих розчинів може бути реалізований за допомогою установки, принципова аппаратурно-технологічна схема якої стосовно переробки молибденсодержащих суміші кислот за технічними умовами ЖІЦУ. 670308.026 ТУ, наведена на кресленні. Напрямок руху органічної і водної фаз на схемі позначено стрілками: ---> - Органічна фаза; ---> - Водна фаза. Номери ступенів прийняті по ходу органічної фази.

СПОСІБ ЗДІЙСНЮЄТЬСЯ наступним чином

На екстракцію, в щабель 5, подається вихідний розчин - суміш сірчаної та азотної кислот, що містить 30 г / л молібдену і домішки заліза, алюмінію, нікелю, вольфраму, кремнію, магнію, марганцю та ін. (Водна фаза).

Екстрагент - 15 об.% Розчин П2ЕГФНК в нормальних парафін (органічна фаза) - вводиться в ступінь 1.

Екстракція проводиться на ступенях 1-5 при відношенні потоків органічної і водної фаз В: В = 1: 1, що забезпечує відповідно витяг більше 99% молібдену (залишковий вміст в рафінаті менше 0,05 г / л) і концентрацію молібдену в екстракті 30 г / л (насичення на 90-95% від теоретичного).

Рафінат (суміш сірчаної та азотної кислот) виводиться з екстракційної ступені 1 і направляється для подальшого використання, наприклад для підземного вилуговування металів при розробці корисних копалин.

Екстракт молібдену промивається на щаблях 6 і 7 і надходить на реекстракції в ступінь 1.

Реекстракції молібдену проводиться на ступенях 1-10 водним розчином, що містить 3 мас.% Аміаку і 5 мас.% Сульфату амонію (реекстрагент), який дозується частинами в п'ять ступенів (дрібна реекстракцйя) з метою досягнення в зоні реекстракції оптимального рівноважного рН 4-6 .

Реекстракт молібдену з вмістом молібдену приблизно 40 г / л видається з реекстракціонной ступені 1 і направляється на отримання парамолібдата амонію.

Після реекстракції здійснюється промивка екстрагента на двох ступенях розчином 0,5 моль / л сірчаної кислоти.

Розчин сірчаної кислоти після промивання екстрагента і проміжний реекстракт з реекстракціонной ступені 9 з концентрацією 1-3 г / л молібдену і рН 5-8 використовуються послідовно в якості промивних розчинів для промивання екстракту, в результаті чого здійснюється відповідно додаткове очищення молібдену від домішок і створюються сприятливі умови (відмивання до рН 1-2 рівноважного промивного розчину) для процесу реекстракції.

При описаному аппаратурном оформленні пропонованого способу вилучення молібдену відсутні рідкі відходи. Обидва отриманих на установці продукту використовуються за своїм призначенням в інших технологічних процесах: рафінат - для підземного вилуговування металів при розробці корисних копалин, а реекстракт молібдену - для отримання парамолібдата амонію.

Таким чином, заявляється спосіб дозволяє досягти високого ступеня вилучення і очищення молібдену від домішок.

Для реалізації запропонованого способу не потрібно рішення складних технічних завдань. Він здійснюється з використанням типового хімічного обладнання і з застосуванням відомого, що випускається вітчизняною промисловістю екстрагента. Перелік витратних матеріалів при проведенні процесу, крім компенсації незначних природних втрат екстрагента, обмежений сірчаної кислотою і розчином аміаку.

ФОРМУЛА ВИНАХОДУ

1. Спосіб вилучення молібдену з кислих розчинів, що включає багатоступеневу екстракцію органічним екстрагентом і багатоступеневу реекстракції аммонійсодержащім розчином, який відрізняється тим, що екстракцію проводять при насиченні екстрагента молібденом на 90-95% від теоретичного з подальшою двухстадийной промиванням екстракту, а реекстракції ведуть сульфатно-амонійний розчином при рівноважному рН 4-6, регульованому шляхом подачі реекстрагента частинами в кілька ступенів реекстракції.

2. Спосіб вилучення молібдену з п. 1, який відрізняється тим, що промивку ведуть розчином сірчаної кислоти з концентрацією 0,3-0,5 моль / л, а реекстракції - сульфатно-аміачним розчином до створення в рівноважному промивному розчині рН 1-2.

3. Спосіб вилучення молібдену з п. 1 або 2, який відрізняється тим, що після реекстракції здійснюють промивку екстрагента розчином сірчаної кислоти з концентрацією 0,3-0,5 моль / л, які направляються потім на промивку екстракту.
