ВИНАХІД
Патент Російської Федерації RU2194579

ШЛЮЗ ДЛЯ ЗБАГАЧЕННЯ розсипом

Ім'я винахідника: Белогай Павло Дмитрович (UA); Тищенко Олександр Георгійович (UA); Кайтмазов Н.Г. (RU); Захаров Б.А.
Ім'я патентовласника: Белогай Павло Дмитрович (UA); Тищенко Олександр Георгійович (UA); Кайтмазов Микола Георгійович (RU); Захаров Борис Олексійович
Адреса для листування: 51700, Дніпропетровська обл., М Вільногірськ, вул. Жовтнева, 8/11, кв.5, П.Д.Белогаю
Дата початку дії патенту: 2000.10.26

Винахід відноситься до області збагачення матеріалів, зокрема збагачення розсипів і руд благородних і рідкісних металів шляхом їх мокрого гравітаційного сепарування в потоці пульпи, що протікає по похилій робочої поверхні. Шлюз для збагачення розсипів включає похилий жолоб з днищем і бічними стінками, в якому на днище, поздовжньо потоку пульпи, розташовані рифл з канавками між ними, завантажувальний вузол і розвантажувальний вузол з відсікачем важкої фракції, при цьому нахил днища жолоби і рифлей виконаний з збільшується крутизною в напрямку до відсікач розвантажувального вузла. Винахід дозволяє підвищити ефективність вилучення дрібних зерен важкої фракції.

ОПИС ВИНАХОДИ

Винахід відноситься до області збагачення матеріалів, зокрема збагачення розсипів і руд благородних і рідкісних металів шляхом їх мокрого гравітаційного сепарування в потоці пульпи, що протікає по похилій робочої поверхні.

Відомий шлюз для збагачення розсипів за патентом Російської Федерації 2043162, опубл. 10.09.95, М.Кл ⁶ У 03 В 5/26, 5/70, що містить похилий жолоб з днищем і бічними стінками, рифл, завантажувальний вузол і розвантажувальний вузол з відсікачем важкої фракції. При цьому рифл розташовані під кутом до потоку пульпи, а розвантажувальний вузол з відсікачем важкої фракції розташований уздовж днища шлюзу в нижній частині канавок між рифл. У верхній частині канавок рифлей подається з отворів повітря для більш інтенсивного випадання дрібних зерен важкої фракції.

Основним недоліком даного шлюзу є його низька ефективність збагачення, обумовлена ​​тим, як наповнити канавок між рифл при розташуванні їх під кутом до потоку пульпи, що погіршує осадження важкої фракції пульпи в канавках між рифл, незважаючи на подачу повітря через отвори в верхній частині рифлів.

Іншим недоліком даного шлюзу є його низька економічність, обумовлена ​​необхідністю витрат енергії на подачу повітря.

Найбільш близьким до заявленого рішення з технічної сутності і досягається технічного результату є шлюз для збагачення розсипів за патентом Російської Федерації 2026744, опубл. 20.01.95, М.Кл ⁶ У 03 В 5/26, 5/70, що містить похилий жолоб з днищем і бічними стінками, в якому на днище, поздовжньо потоку пульпи, розташовані рифл з канавками між ними, завантажувальний вузол і розвантажувальний вузол з отсекателем важкої фракції. При цьому перетин рифлей має трикутну форму і закріплені рифл на плоскому днищі жолоба шлюзу, а отвори отсекателя виконані в кожній канавці між рифл і мають форму хвоста.

В даному шлюзі підвищена економічність його роботи, тому що відсутня необхідність у витратах енергії на подачу повітря і кілька підвищена ефективність збагачення за рахунок розташування рифлів уздовж потоку пульпи, що знижує заливання канавок між рифл.

Разом з тим, основним недоліком і цього шлюзу є низька ефективність вилучення дрібних зерен важкої фракції через однаково великій швидкості потоку пульпи від завантажувального вузла до відсікача розвантажувального вузла, що обумовлено нахилом жолоба з рифл під одним кутом по всій його довжині і який для виключення замулювання канавок рифлей має досить велику величину. Такий великий кут нахилу жолоба перед відсікачем і не виключає можливості забивання канавок між рифл в кінцевій частині жолоби і самого відсікача більшими зернами легкої фракції.

В основу винаходу покладено завдання збільшення ефективності вилучення дрібних зерен важкої фракції шляхом уповільнення швидкості потоку пульпи в початковій частині жолоби, від завантажувального вузла до середньої частини ринви, і збільшення швидкості потоку пульпи в міру руху її до відсікач розвантажувального вузла, що забезпечить більш повну просідання дрібних зерен важкої фракції в придонну частина канавок між рифл в початковій частині жолоби і зниження можливості забивання канавок між рифл і відсікача більшими зернами легкої фракції.

Поставлена ​​задача вирішується тим, що шлюз для збагачення розсипів містить похилий жолоб з днищем і бічними стінками, в якому на днище, поздовжньо потоку пульпи, розташовані рифл з канавками між ними, завантажувальний вузол і розвантажувальний вузол з відсікачем важкої фракції. При цьому нахил днища жолоби і рифлей виконаний з збільшується крутизною в напрямку до відсікач розвантажувального вузла. Крім того, шлюз містить похиле сито, розташоване над рифл, і крутизна нахилу якого, в напрямку потоку пульпи, виконана відповідної крутизні днища жолоби і рифлей. Сито виконано у вигляді шпальтовой решітки. Причому перетин канавок між рифл виконано трапецеїдальної форми. і висота рифлей зменшується в напрямку до відсікач розвантажувального вузла. Шлюз містить і пристрій регулювання кута нахилу жолоба.

Виконання нахилу днища жолоби і рифлей з збільшується крутизною в напрямку до відсікач розвантажувального вузла дозволяє сповільнити швидкість потоку пульпи в початковій частині жолоби, від завантажувального вузла до середньої частини ринви, і збільшити швидкість потоку пульпи далі в міру руху її до відсікач розвантажувального вузла. Зниження швидкості потоку пульпи в початковій частині жолоби забезпечується зменшенням середнього його кута нахилу в цій частині в порівнянні з відомими шлюзами. При цьому виключення замулювання канавок між рифл забезпечується як регулюванням оптимального кута нахилу жолоба, так і зростаючою крутизною нахилу днища жолоби з рифл в початковій його частини, яка ще більше зростає далі при русі пульпи до відсікач розвантажувального вузла, що забезпечує далі унеможливлення забивання канавок між рифл і самого відсікача більшими зернами легкої фракції. Таким чином, забезпечується можливість просадки в нижню частину канавок між рифл в початковій частині жолоби здебільшого дрібних зерен важкої фракції.

Використання похилого сита, розташованого над рифл жолоби і з такою ж крутизною нахилу, що і днище і рифл жолоби, забезпечує надходження в канавки між рифл більш однорідних за величиною зерен як легкої, так і важкої фракцій, що тим самим значно знижує можливість забивання канавок рифлей і відсікача великими частками породи. А відповідність крутизни поверхні сита крутизні днища і рифлів забезпечує більш рівномірне заповнення жолоба шлюзу, в тому числі і канавок рифлей, однорідними по величині зернами пульпи для їх подальшого пошарового розподілу.

Виконання сита у вигляді шпальтовой решітки дозволяє забезпечити більш повний і більш продуктивний просівши однорідних за величиною зерен породи в рифлену частину жолоба шлюзу.

Виконання перетину канавок між рифл трапецеподібні дозволяє забезпечити в придонному частини канавок рифлей рівномірний розподіл по ширині днища жолоби зерен породи в нижньому шарі пульпи і тим самим дозволяє відсікач більш повно відсікти важку фракцію.

Зменшення висоти рифлей в напрямку до відсікач розвантажувального вузла дозволяє забезпечити в придонному частини жолоба поблизу відсікача рівномірний розподіл по ширині зерен породи в нижньому шарі пульпи і тим самим дозволяє відсікач відсікти концентрат з великим вмістом важкої фракції.

Виконання шлюзу з пристроєм регулювання кута нахилу жолоба дозволяє встановлювати найбільш оптимальну величину нахилу жолоба для конкретного випадку збагачення розсипів.

Викладене вище підтверджує наявність причинно-наслідкових зв'язків між сукупністю суттєвих ознак винаходу і досягається технічним результатом.

Дана сукупність істотних ознак дозволяє в порівнянні з прототипом забезпечити збільшення просадки в придонну частина канавок між рифл, в початковій частині жолоби, здебільшого дрібних зерен важкої фракції і виключає можливість забивання канавок між рифл в кінцевій частині жолоби і самого відсікача більшими зернами легкої фракції. Це обумовлено невеликим збільшенням швидкості потоку пульпи в початковій частині жолоби і великим збільшенням швидкості в кінцевій частині жолоби.

На думку авторів, заявляється технічне рішення відповідає критеріям винаходи "новизна" і "винахідливий рівень", тому що сукупність істотних ознак, що характеризують заявляється шлюз для збагачення розсипів, є новою і не слід явно з відомого рівня техніки.

Заявлений винахід пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення і де

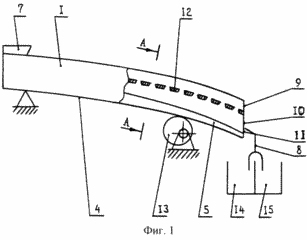

на фіг. 1 наведено схематичне зображення шлюзу для збагачення розсипів; на фіг. 2 - перетин по А-А на фіг. 1.

Кращий варіант шлюзу для збагачення розсипів містить похилий жолоб 1 з бічними стінками 2 і 3, на днище 4 жолоба 1 розташовані рифл 5 з канавками 6 між ними, завантажувальний вузол 7 і розвантажувальний вузол, що містить відсікач 8 важкої фракції, вихід 9 великих часток породи, вихід 10 легкої фракції, вихід 11 важкої фракції. Над рифл 5 розташоване сито 12, виконане у вигляді шпальтовой решітки (шпальтовое сито). і шлюз містить пристрій 13 регулювання кута нахилу жолоба 1. Крутизна нахилу жолоба 1 і рифлів 5 з канавками 6 збільшується в напрямку відсікача 8 розвантажувального вузла, а канавки 6 між рифл 5 виконані трапецеїдальної форми. Крім того, висота рифлей 5 зменшується в напрямку до отвору відсікача 8 розвантажувального вузла. Шлюз і містить приймачі 14, 15 відповідно важкої і легкої фракцій.

ДАНИЙ ШЛЮЗ працює наступним чином

Збагачувати порода у вигляді пульпи подається в завантажувальний вузол 7, звідки потік пульпи рухається по ситу 12, через яке пульпа з однорідними по величині зернами породи проходить на рифл 5 з канавками 6 днища 4, а не пройшла частина у вигляді великих часток породи через вихід 9 розвантажувального вузла надходить в приймач 15 легкої фракції або надходить на подальшу переробку. Минулі через сито 12 зерна легкої і важкої фракцій у вигляді пульпи рухаються самопливом по канавках 6 і ріфл 5 днища 4, при цьому в результаті різниці швидкостей руху зерен важкої і легкої фракцій, мають різну щільність, відбувається їх розшарування: важка фракція переходить в нижні шари (в нижню частину канавок 6 між рифл 5), а легка фракція рухається з більшою швидкістю над нижніми шарами, зокрема в верхніх частинах канавок 6 і над рифл 5. При цьому за рахунок дедалі більшого кривизни днища 4 з рифл 5 і канавками 6 збільшується і різницю швидкостей важкої і легкої фракцій, що зумовлює ще більший перехід дрібних зерен важкої фракції в нижні шари пульпи. За рахунок зменшення висоти рифлей при переході пульпи до отвору відсікача 8 розшарується пульпа являє собою суцільний нижній шар важкої фракції і суцільний верхній шар легкої фракції. Через отвір відсікача 8 розвантажувального вузла важка фракція, як має найменшу швидкість руху, випадає в приймач 14 важкої фракції (концентрату), а легка фракція, як має велику швидкість і рухається у верхньому шарі пульпи, проскакує отвір відсікача 8 і через вихід 11 виводиться до відповідного приймач 15 легкої фракції (хвостів), куди з сита 12 надходять і великі частки породи. У разі необхідності пристроєм 13 регулюється кут нахилу днища 4 шлюзи для підбору оптимального розподілу легкої і важкої фракцій без заливання і забивання великими зернами легкої фракції канавок 6 між рифл 5 і отвори отсекателя 8.

В іншому варіанті виконання рифл 5 і канавки 6 можуть бути виконані трикутної або будь-якої іншої відповідної форми, а в ситі 12 можуть бути виконані окремі отвори.

При необхідності проведення перечісток отсепарирован легкої фракції кілька шлюзів можуть бути розташовані послідовно і встановлюватися на загальній рамі.

В одному з варіантів виконання шлюзу ширина канавок 6 між рифл 5 виконана судженої у напрямку до відсікач 8 розвантажувального вузла, при цьому висота рифлей 5 у напрямку до відсікач 8 розвантажувального вузла збільшується. Це дозволяє підвищити концентрацію зерен важкої фракції в потоці пульпи в придонних шарах в канавках між рифл за рахунок нагромадження зерен друг на друга, внаслідок чого висота шару важкої фракції перед відсікачем зростає, а швидкість падає, в той час як швидкість верхнього шару легкої фракції залишається практично незмінною за рахунок його руху в верхній частині канавок між рифл і / або над рифл.

Відповідність заявленого технічного рішення критерію винаходу "промислова придатність" підтверджується зазначеним прикладом виконання шлюзу для збагачення розсипів.

ФОРМУЛА ВИНАХОДУ

1. Шлюз для збагачення розсипів, що містить похилий жолоб з днищем і бічними стінками, в якому на днище, поздовжньо потоку пульпи, розташовані рифл з канавками між ними, завантажувальний вузол і розвантажувальний вузол з відсікачем важкої фракції, що відрізняється тим, що нахил днища жолоби і рифлів виконаний з збільшується крутизною в напрямку до відсікач розвантажувального вузла.

2. Шлюз по п. 1, який відрізняється тим, що містить похиле сито, розташоване над рифл і крутизна нахилу якого в напрямку потоку пульпи виконана відповідної крутизні нахилу днища жолоби і рифлей.

3. Шлюз по п. 2, який відрізняється тим, що сито виконано у вигляді шпальтовой решітки.

4. Шлюз за допомогою одного з п. 1 або 2, який відрізняється тим, що перетин канавок між рифл виконано трапецеїдальної форми.

5. Шлюз за допомогою одного з пп. 1-4, який відрізняється тим, що висота рифлей зменшується в напрямку до відсікач розвантажувального вузла.

6. Шлюз за допомогою одного з пп. 1-5, який відрізняється тим, що містить пристрій регулювання нахилу жолоба.

7. Шлюз по п. 1, який відрізняється тим, що ширина канавок між рифл звужена в напрямі до відсікач розвантажувального вузла.

8. Шлюз по п. 7, який відрізняється тим, що висота рифлів збільшується в напрямку до відсікач розвантажувального вузла.
