ВИНАХІД
Патент Російської Федерації RU2187879
ДЖЕРЕЛО стабілізувати напругу З низькочастотних КОРЕКЦІЄЮ коефіцієнта ПОТУЖНОСТІ
Ім'я винахідника: Мішачев А.П .; Романов А.В .; Бардін О.І .; Джанікян А.В .; Нікітін С.В.
Ім'я патентовласника: Державне унітарне підприємство Державний Рязанський приладовий завод - дочірнє підприємство Державного унітарного підприємства Військово промислового комплексу "МАПО"
Адреса для листування: 390000, г.Рязань, вул. Каляєва, 32, ГУП ГРПЗ, отд.149
Дата початку дії патенту: 2000.08.28
Винахід відноситься до області перетворювальної техніки, зокрема до джерел вторинного електроживлення з поліпшеним коефіцієнтом потужності, споживаної від мережі синусоїдального струму. Технічний результат полягає в розширенні функціональних можливостей і підвищення надійності джерела стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності, а саме надання джерела функції стабілізації вихідної напруги. Для цього джерело стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності містить послідовно з'єднані дросель і випрямляч, включені між джерелом синусоїдальноїнапруги і вихідним ємнісним фільтром з навантаженням, схему ключа, з'єднані паралельно входу випрямляча, що забезпечує накопичення енергії в індуктивності дроселя і розв'язку з ємнісним фільтром під час відкритого стану ключа схеми ключа, схему управління ключем схеми ключа, з'єднану з входом і виходом джерела стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності і регулюючу момент включення і тривалість відкритого стану ключа схеми ключа в першій половині кожного напівперіоду напруги живлення, в якій введені під'єднані до схеми управління ключем схеми ключа джерело стабільного постійного опорного напруги і датчик струму, включений між виходом випрямляча і навантаженням, причому один з силових висновків ключа схеми ключа об'єднаний з висновком датчика струму, сполученим з висновком навантаження.
ОПИС ВИНАХОДИ
Винахід відноситься до області перетворювальної техніки, зокрема до джерел вторинного електроживлення з поліпшеним коефіцієнтом потужності, споживаної від мережі синусоїдального струму, і може знайти широке застосування для живлення різних пристроїв електротехніки, силової електроніки і т.п.
Відомі схеми джерел вторинного електроживлення, що забезпечують стабілізацію вихідної напруги і корекцію коефіцієнта потужності, виконані на основі імпульсного підвищуючого регулятора напруги, огинає струму дроселя якого, тобто струму, споживаного від мережі, має майже синусоїдальну форму на відрізку часу кожного напівперіоду напруги живлення [1].
Основними недоліками таких джерел є відносно низька надійність, висока ціна і високий рівень перешкод, особливо при великих потужностях, так як тактова частота роботи регулятора на два-три порядки вище частоти живильної мережі.
Найбільш близьким технічним рішенням, обраним як прототип, є джерело вторинного електроживлення з низькочастотної корекцією коефіцієнта потужності [2], схема якого містить послідовно з'єднані дросель і випрямляч, включені між джерелом вхідної змінної напруги і вихідним ємнісним фільтром з навантаженням; схему ключа, що забезпечує накопичення енергії в індуктивності дроселя і розв'язку з ємнісним фільтром навантаження на час відкритого стану ключа. Схема управління ключем забезпечує його відкривання на регульований відрізок часу в першій половині кожного напівперіоду при фіксованому значенні часу відмикання або замикання, таким чином, що струм, споживаний від мережі на номінальному навантаженні, має форму, близьку до синусоїдальної, при цьому вихідна напруга змінюється прямо пропорційно вхідного.
Основним недоліком прототипу є відсутність стабілізації вихідної напруги і низький коефіцієнт потужності на малих навантаженнях.
Технічний результат, на досягнення якого спрямована заявляється винахід, полягає в розширенні функціональних можливостей і підвищення надійності джерела стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності, а саме надання джерела функції стабілізації вихідної напруги за допомогою формування сигналу управління ключем.
Зазначена мета досягається тим, що в джерело стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності введені джерело стабільного постійного опорного напруги, приєднаний до схеми управління ключем схеми ключа, що регулює момент початку і час накопичення енергії в індуктивності дроселя і обмежує максимальну тривалість відкритого стану ключа схеми ключа, і датчик струму, включений між виходом випрямляча і навантаженням, причому один з силових висновків ключа схеми ключа об'єднаний з висновком датчика струму, сполученим з висновком навантаження.
 |

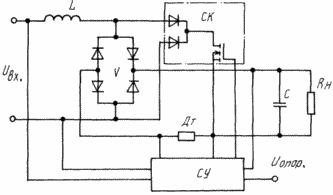

Заявляється джерело представлений варіантом схеми на кресленні, де зображені послідовно з'єднані дросель L і випрямляч V, включені між джерелом синусоїдальноїнапруги U вх і вихідним ємнісним фільтром C з навантаженням R н. Паралельно входу випрямляча приєднана схема ключа СК, що забезпечує накопичення енергії в індуктивності дроселя і розв'язку з ємнісним фільтром навантаження під час відкритого стану ключа схеми ключа. |
Схема управління ключем СУ пов'язана зі входом і виходом джерела стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності; з висновками датчика струму Д т, включеного між виходом випрямляча V і навантаженням R н, а й з висновками ключа СК і джерелом стабільного постійного опорного напруги U опор. За результатами порівняння опорного і вихідного напруг і сигналу, що знімається з датчика струму, виробляються сигнали для регулювання моменту включення і тривалості відкритого стану ключа схеми ключа, чим забезпечується мінімальний фазовий зсув між синусоїдою вхідної напруги і першою гармонікою струму, споживаного від мережі, а й стабілізація вихідної напруги на рівні, рівному або більшому значення максимальної амплітуди вхідної напруги. Таким чином, схема управління забезпечує оптимальну роботу ключа схеми ключа в широкому діапазоні зміни напруги харчування і опору навантаження, що дозволяє досягти високих значень коефіцієнта потужності.
Датчик струму Д т забезпечує контроль форми струму, споживаного від мережі, заборона на відкривання ключа схеми ключа при струмі, нерівному нулю і обмеження максимальної тривалості відкритого стану при комутаціях навантаження, що гарантує надійну роботу ключа і всієї схеми в цілому.
Схема джерела реалізується на елементарній базі широкого застосування, не вимагає унікальних технологій і тому промислово придатною.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. Крючков В.В. Джерела живлення з корекцією коефіцієнта потужності. - В сб .: Електроживлення. НТС. М., вип. 1.
2. Патент США 4831508, МКІ 363/44 / Система джерела живлення з поліпшеним коефіцієнтом потужності ".
ФОРМУЛА ВИНАХОДУ
Джерело стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності, що містить послідовно з'єднані дросель і випрямляч, включені між джерелом синусоїдальноїнапруги і вихідним ємнісним фільтром з навантаженням, схему ключа, з'єднані паралельно входу випрямляча, що забезпечує накопичення енергії в індуктивності дроселя і розв'язку з ємнісним фільтром під час відкритого стану ключа схеми ключа, схему управління ключем схеми ключа, з'єднану з входом і виходом джерела стабілізованої напруги з низькочастотної корекцією коефіцієнта потужності і регулюючу момент включення і тривалість відкритого стану ключа схеми ключа в першій половині кожного напівперіоду напруги живлення, в який введено під'єднані до схеми управління ключем схеми ключа джерело стабільного постійного опорного напруги і датчик струму, включений між виходом випрямляча і навантаженням, причому один з силових висновків ключа схеми ключа об'єднаний з висновком датчика струму, сполученим з висновком навантаження.
