ВИНАХІД
Патент Російської Федерації RU2293452

СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ ІЗ ІОНОСФЕРИ ЗЕМЛІ

СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ ІЗ ІОНОСФЕРИ ЗЕМЛІ

Ім'я винахідника: Новиков Василь Васильович (KZ)
Ім'я патентовласника: Новиков Василь Васильович (KZ)
Адреса для листування: 101401, Казахстан, м Теміртау Карагандинської обл., Пр-кт Комсомольський, 55/1, кв.8, В.В.Новікову
Дата початку дії патенту: 2002.11.05

Винахід відноситься до пристроїв, що використовують природні джерела електрики, а саме до пристроїв, що використовують енергію іоносфери Землі. Поставлена задача вирішується за допомогою плоско-поляризованого лазерного променя, отриманого з гадоліній скандій-Галієв граната з хромом і ниодима (ГСГГ-Сч 3 - No 3), позбавленого розбіжність, тобто променя, перетвореного в голку. Суть винаходу полягає в тому, що лазерний промінь, позбавлений розбіжність, будучи «провідником» електричних зарядів, пройшовши іоносферу Землі і відбившись від геостационарного супутника, дає стабільний електричний струм в магнітогідродинамічним генераторі.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв, що використовують природні джерела електрики, а саме до пристроїв, що використовують енергію іоносфери Землі.

Відомий спосіб отримання електричної енергії на основі лазерного променя в електростанції, що використовує атмосферну електрику в режимі імпульсного відбору енергії у електричного поля Землі (RU патент №2076470, C1, H 05 F 7/00, 1997 г.).

Недоліком даного способу є неекономічність, труднощі в практичному використанні, не піддається управлінню.

Технічною задачею, на вирішення якої спрямовано даний винахід, є економічне, контрольоване і стабільне отримання електричної енергії з іоносфери Землі.

В даному способі застосовується лазерний промінь, позбавлений розбіжність для того, щоб стабільно і максимально отримувати електричну енергію, використовуючи його властивості при багаторазовому відбитті його через геостаціонарній супутник на Землю. Для позбавлення розбіжність використовують властивість обертання площини поляризації лазерного променя при проходженні його через чвертьхвильову пластину (див. Журнал «Наука і Життя», №8, стор.110, 1984 г.) [1]. Цитую це властивість з Фізичного енциклопедичного словника під редакцією А.М.Прохорова, стр.325, 1983 р .: «В кристалах деяких класів симетрії уздовж кожного напряму можуть поширюватися дві електрично поляризовані хвилі (з протилежними напрямками обходу) - обидві зі своїми показниками заломлення . У напрямку оптичної осі поляризація хвиль виявляється кругом, що приводить до обертання площини поляризації падаючого на кристал лінійно-поляризованого світла ».

Далі, виходячи з винахідницького рівня, поміщаємо цей кристал, тобто чвертьхвильову пластину в рухоме магнітне поле, створюване трифазним струмом, яке буде взаємодіяти з проходять через неї (пластину) лазерним променем наступним чином.

З рівня техніки, за своєю природою світло - це і частка, і хвиля (поперечна з електричної і магнітної складової поля).

Розберемо наш випадок, коли оптична вісь окремого фотона не збігається з напрямком поширення лазерного променя і становить з ним деякий кут (званий кутом розбіжності), а значить і площину поляризації і електрична, і магнітна складові поля розташовуються не під кутом 90 ° до напрямку поширення лазерного променя і на ці складові будуть діяти сили з боку рухомого магнітного поля наступним чином.

При перпендикулярному розташуванні площини поляризації фотона і його електричної і магнітної складової поля і при повороті площини поляризації в напрямку оптичної осі на позитивні і негативні «плечі» поля (див. Фіг.3, а) будуть діяти однакові сили, що врівноважують фотон в напрямку руху.

Коли ж площину поляризації, а значить і електрична і магнітна складові поля розташовуються не під кутом 90 ° до напрямку поширення лазерного променя, то при повороті площини поляризації навколо оптичної осі, що рухається магнітне поле буде з неоднаковою силою діяти на позитивні і негативні «плечі» поля . На то «плече» (негативне, щодо «0» в системі координат), яке розташоване під кутом менше 90 ° до напрямку рухається поля, будуть діяти великі сили внаслідок того, що два поля (рухоме магнітне поле і електрична складова поля лазерного променя) йдуть назустріч під кутом один до одного і за одиницю часу перетнуться з великим числом силових ліній, ніж те «плече», яке розташовується під кутом більше 90 ° до напрямку рухається поля (два поля розбігаються під кутом відносно один одного (сі. фіг.3 , б)). Внаслідок чого площину поляризації розгорнеться до стабільного стану (перпендикулярно до напрямку рухається магнітного поля), коли уравновесятся сили, що діють на позитивні і негативні «плечі» поля (див. Фіг.3, в). На Фіг.3, а точками позначено рухається від нас магнітне поле, перпендикулярно площині листа.

Спосіб отримання електричної енергії в М.Г.Д. генераторі полягає в наступному:

СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ ІЗ ІОНОСФЕРИ ЗЕМЛІ

- Фіг.1 пояснює принцип відбору енергії у електричного поля Землі,

- Фіг.2 - конструктивна схема коллиматора,

- Фіг.3 - графічна схема роботи коллиматора.

На висхідну гілку системи (фіг.1) додаємо М.Г.Д. генератор під №10 ', прийомні станції маємо на широті г.Новосибирска з відстанню один від одного 50 км. До геостационарного супутника буде ~ 45000 км (на екваторі до геостационарного супутника буде 36000 км). Як відомо, іоносфера Землі знаходиться на висотах 65-220 км (найбільша щільність електричних зарядів становить 9,2 × 10 5 ел / см 3). Швидкість освіти стримера (каналу іонізації) в атмосфері 4000 км / сек (дані фізичного енциклопедичного словника під редакцією Б.А.Веденского, 1996 г.). Значить нам підходить лазерний промінь з імпульсом 0,05 сек і частотою повторення 20 раз в 1 сек.

Від зовнішнього джерела енергоживлення, наприклад трифазного генератора, подається напруга на пристрій накачування. Під дією імпульсу пристрої накачування лазер генерує випромінювання. Отриманий лазерний промінь проходить через перетворювач лазерних променів 3 (фіг.1), в подальшому будемо називати його коллиматором. Далі перетворений промінь 4 (позбавлений розбіжність, фіг.2, 3) проходить дзеркало 9.1, потім М.Г.Д. генератор №10 'і йде до іоносфери 5 (фіг1). На шляху проходження лазерного променя буде утворюватися канал іонізації (стример) в результаті взаємодії лазерного випромінювання з складовими газів атмосфери.

Канал іонізації, тобто провідник для електричних зарядів іоносфери Землі буде утворюватися зі швидкістю 4000 км / сек, на це йому потрібно 0,05 сек, щоб пройти 200 км, лазерний промінь у нас теж з імпульсом 0,05 сек.

Як тільки канал іонізації досягне іоносфери Землі, то за нього на М.Г.Д. генератор №10 'піде порція електричних зарядів зі швидкістю світла (на це буде потрібно 0,0006 сек). Рушійною силою процесу буде вирівнювання електричного потенціалу між іоносферою і Землею (тому що щільність електричних зарядів в іоносфері 9,2 × 10 5 ел / см 3, а на Землі ~ 0,1 ел / см 3). Підтверджує цей процес патент №2076470 С1, Н 05 F 7/00. Електричні заряди в М.Г.Д. будуть перетворюватися в електричний струм (див. Політехнічний словник під ред. Артоболевського І.І., Радянська енциклопедія 1976 р стр.269-270).

Оскільки лазерне випромінювання імпульсна, то через 0,05 сек імпульс повториться, повториться і канал іонізації і по ньому знову підуть електричні заряди на М.Г.Д. генератор №10 'і він буде виробляти пульсуючий електричний струм одного напрямку, 20 імпульсів в 1 сек.

Далі лазерний промінь, відбившись в дзеркалах геостационарного супутника, пройшовши іоносферу Землі і М.Г.Д. генератор №10, через дзеркала №9.4, 9.5 повернеться до початку, тобто до дзеркала №9.1 (див. фіг.1).

Процес отримання електричного струму в М.Г.Д. генераторі №10 буде аналогічний процесу отримання його в М.Г.Д. генераторі №10 '.

У початкових матеріалах заявки було обумовлено, що для стабільної роботи системи робляться два обороту променя, тобто 0,5 сек роботи лазера. Оскільки бралося відстань до геостационарного супутника 36000 км, при уточненому значенні відстані до геостационарного супутника 45000 км, на це піде 0,6 сек роботи лазера. Далі первинне джерело лазерного випромінювання відключаємо.

В процесі роботи буде відбуватися втрата потужності лазерного випромінювання. Для того щоб система була життєздатна, необхідна підкачка фотонів включенням лазерного випромінювання. У початкових матеріалах заявки вказується цей факт. Дотримуючись в рамках цих матеріалів, уточнимо роботу системи.

На кожному дзеркалі буде відбуватися втрата потужності лазерного випромінювання 0,16%. Відсотки взяті з фізичного енциклопедичного словника. У нас 5 дзеркал. Втрата на дзеркалах 0,8%. Для прикладу беремо лазерний промінь потужністю 1000 Ватт. Він робить 2 обороту, виходить потужність променя Потужність 2000 Вт. При такій потужності на дзеркалах втратимо 16 Вт. Втрати потужності будуть і на іонізації. Ці втрати беремо 0,5%. Значить на одному обороті на іонізацію втратимо 10 Вт. Разом втрати 26 Вт, беремо ~ 25 Вт. Через 40 оборотів променя потужність в системі знизиться на 1000 Вт, тобто до потужності джерела лазерного випромінювання, 1 оборот - 0,3 сек, 40 оборотів = 12 сек. Значить через кожні 12 сек включаємо джерело лазерного випромінювання на 0,3 сек, піднімаючи потужність до 2000 Вт. На підтвердження сказаного цитую початкові матеріали заявки стор.3, 8-й рядок зверху: «Періодично у міру необхідності подається підкачка фотонів, включаємо лазерне випромінювання». З появою електричного струму в М.Г.Д. генераторах система переходить на власне енергоживлення.

Отриманий в М.Г.Д. генераторах таким способом стабільний постійний електричний струм певної величини «А» і напруга «І» з обох М.Г.Д. генераторів, з'єднаних між собою, паралельно живить електромотор постійного струму, який обертає ротор генератора, який виробляє трифазний змінний струм частотою 50 Гц.

КОРОТКИЙ ОПИС КРЕСЛЕНЬ

Інші цілі і переваги (від [2]) винаходу стануть зрозумілі з наступних додаються креслень.

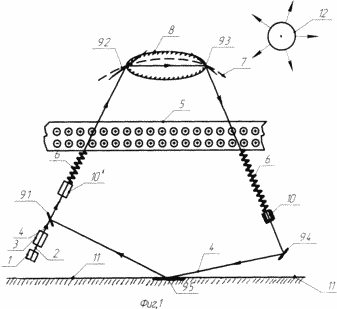

На фіг.1 позначені:

1 - джерело лазерних променів

2 - лазерний промінь

3 - коліматор

4 - лазерний промінь, позбавлений розбіжність

5 - іоносфера

6 - іони і електрони навколо лазерного променя

7 - геостаціонная орбіта супутника

8 - штучний супутник Землі

9.1-9.5 - дзеркала-відбивачі

10,10 '- магнитогидродинамические генератори

11 - Земля

12 - сонце

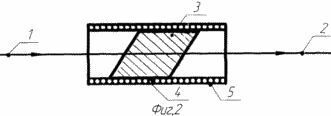

На фіг.2 позначені:

1 - вхідний промінь

2 - перетворений промінь

3 - Чвертьхвильова пластина

4 - обмотка котушок трифазного струму

5 - коліматор

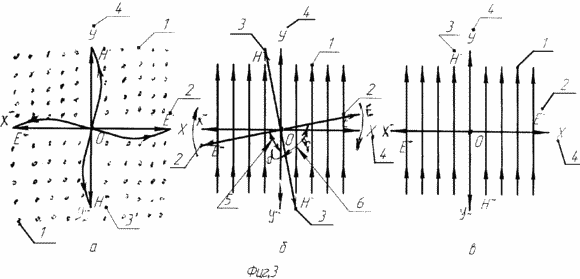

На Фіг.3 (а, б, в) позначені:

1 - рухоме магнітне поле

2 - Е - електрична складова поля

3 - Н - магнітна складова поля

4 - х, у - координати

5 - кут повороту (Кут між негативним «плечем» електричної складової поля і напрямом руху рухомого магнітного поля)

6 - кут повороту (Кут між позитивним «плечем» електричної складової поля і напрямом руху рухомого магнітного поля).

[2] - Патент №2076470 C1, H 05 F 7/00, 1997 г.

Інші цілі і переваги від [2] - мається на увазі використання даної заявки як в цілому, так і по частинах в різних напрямках науки, техніки, народного господарства, а й озброєнні і оборони країни.

ФОРМУЛА ВИНАХОДУ

Спосіб отримання електричної енергії, заснований на пристрої імпульсного відбору енергії у електричного поля Землі, виконане лазерним променем з тривалістю імпульсу лазерного променя, відповідного часу перекриття стримером простору «Іоносфера-Земля», який відрізняється тим, що отримання електричної енергії в магнітогідродинамічним генераторі засновують на проходженні через нього електричних зарядів іоносфери Землі при відборі їх за допомогою лазерного променя, позбавленого розбіжність з тривалістю імпульсу, відповідного часу перекриття стримером простору «Земля - ​​Іоносфера», укладеного в дзеркала в системі «Земля - ​​геостаціонарній супутник - Земля», раз отриманого в джерелі лазерного випромінювання і подальшого його (джерела) відключення з періодичної підкачкою фотонів включенням джерела лазерного випромінювання.
