ВИНАХІД
Патент Російської Федерації RU2143775

СПОСІБ І ПРИСТРІЙ ДЛЯ ПЕРЕДАЧІ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ

СПОСІБ І ПРИСТРІЙ ДЛЯ ПЕРЕДАЧІ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ

Ім'я винахідника: Стребков Д.С .; Авраменко С.В .; Некрасов А.І.
Ім'я патентовласника: Стребков Дмитро Семенович; Авраменко Станіслав Вікторович
Адреса для листування: 109456, Москва, 1-й Вишняківська ін., Буд.2, ВІЕСХ, ОНТИ і патентування
Дата початку дії патенту: 1999.03.25

Винахід відноситься до області електротехніки, зокрема до способу і пристрою для передачі електричної енергії. Технічний результатом є створення способу та пристрою для передачі електричної енергії без проводів і зниження витрат на передачу електроенергії за рахунок виключення таких елементів як ЛЕП, дроти, ізолятори, кабелі та підстанції, а й забезпечення бездротової передачі енергії на транспортні засоби під час їх руху. Між джерелом і приймачем електричної енергії формують провідний канал методом фотоионизации і ударної іонізації за допомогою генератора випромінювання, який електрично ізолюють від генератора випромінювання. Провідний канал з'єднують з джерелом електричної енергії через високовольтний високочастотний трансформатор Тесла, а з приймачем - через понижуючий високочастотний трансформатор Тесла. Збільшують електричну провідність каналу шляхом формування поверхневого заряду і збільшення напруженості електричного поля.

ОПИС ВИНАХОДИ

Винахід відноситься до області електротехніки, зокрема до способу і пристрою для передачі електричної енергії.

Відомий спосіб і пристрій для передачі електроенергії по замкнутому ланцюзі, що складається з двох або більше проводів, трансформаторних підстанцій і ліній електропередач (Електропередачі змінного і постійного струму. Електротехнічний довідник, Вища школа, 1988, стр.337-352).

Недоліком відомого способу є втрати в лініях, що становлять від 5% до 20% в залежності від довжини ЛЕП і висока вартість обладнання, складова 10-30 тис. Доларів за 1 км ЛЕП.

Відомий спосіб харчування електротехнічних пристроїв з використанням генератора змінної напруги, що підключається до споживача, що відрізняється тим, що напруга генератора подають на низьковольтну обмотку високочастотного трансформаторного перетворювача, а один з висновків високовольтної обмотки з'єднують з однією з вхідних клем електротехнічного пристрою, при цьому зміною частоти генератора домагаються встановлення резонансних коливань в утвореної електричного кола.

Пристрій, що реалізовує даний спосіб, є джерело змінної напруги з регульованою частотою, високочастотний трансформатор, один висновок високовольтної секції якого ізольований, а другий призначений для подачі енергії споживачеві (патент РФ N 210013, 1997, Авраменко С.В. Спосіб харчування електротехнічних пристроїв і пристрій для його здійснення).

У відомому способі і пристрої використовують однопровідну систему передачі енергії споживачу. В даному способі харчування електротехнічних пристроїв відсутнє виділення тепла в провіднику, що підводить електричну енергію, що обумовлює можливість використовувати провідники малого поперечного перерізу без втрати електроенергії на їх нагрівання.

Недоліком відомого способу і пристрою є необхідність використання для передачі енергії опор, ізоляторів, проводу або кабелю, що збільшує вартість передачі електроенергії.

Іншим недоліком є ​​неможливість прямого використання відомого способу і пристрою для безпосереднього харчування рухомих електричних транспортних засобів: автомобілів, тракторів, літаків, ракет, кораблів, дирижаблів і т.д.

Завданням запропонованого винаходу є створення способу та пристрою для передачі електричної енергії без проводів і зниження витрат на передачу електроенергії за рахунок виключення таких елементів ЛЕП, як провід, ізолятори, кабелі та підстанції.

Іншим завданням винаходу є забезпечення бездротової передачі електричної енергії на електричні транспортні засоби під час їх руху.

Вищевказаний результат досягається тим, що між джерелом і приймачем електричної енергії формують провідний канал методом фотоионизации і ударної іонізації за допомогою генератора випромінювання, наприклад, на основі оптичного лазера, зазначений провідний канал електрично ізолюють то генератора випромінювання за допомогою прозорого для випромінювання електроізоляційного екрану, з'єднують проводить канал з джерелом електричної енергії через високовольтний високочастотний трансформатор Тесла і з приймачем електричної енергії через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок, збільшують електричну провідність каналу шляхом формування поверхневого заряду і збільшення напруженості електричного поля і здійснюють під дією кулонівських сил переміщення електричних зарядів уздовж проводить каналу.

В одному з варіантів способу передачі електричної енергії проводить канал формують з боку джерела електричної енергії.

В іншому варіанті способу передачі електричної енергії проводить канал формують з боку приймача електричної енергії.

Ще в одному варіанті способу передачі електричної енергії проводить канал формують за допомогою генератора випромінювання в імпульсивному режимі з синхронної подачею на провідний канал електричних імпульсів від високовольтного високочастотного трансформатора Тесла.

Пристрій, що реалізовує даний спосіб передачі електричної енергії, містить генератор випромінювання, наприклад, на основі оптичного або рентгенівського лазера, для формування провідного каналу між джерелом і приймачем електричної енергії, і встановлений співвісно генератора випромінювання формирователь провідного каналу і електроізолюючими екран, прозорий для випромінювання генератора, розміщений між формувачем провідного каналу і генератором випромінювання, джерело електричної енергії з'єднаний з формувачем провідного каналу через високовольтний високочастотний трансформатор Тесла, з протилежного боку провідного каналу встановлений приймач провідного каналу, ізольований від корпусу приймача електричної енергії, вказаний приймач електричної енергії з'єднаний з приймачем провідного каналу через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок.

Для збільшення відстані між джерелом і приймачем електричної енергії встановлені два або більше генераторів випромінювання, кожен з яких має формувач і приймач провідного каналу і електроізолюючими екран, причому приймач провідного каналу, сформованого першим генератором випромінювання з'єднаний з формувачем каналу другого генератора випромінювання, а другий генератор випромінювання з'єднаний через понижуючий трансформатор або діод-конденсаторний блок з приймачем провідного каналу першого генератора випромінювання.

Для передачі електричної енергії між численними джерелами і приймачами електричної енергії пристрій виконаний у вигляді енергетичної розгалуженої системи, що складається з безлічі джерел і приймачів електричної енергії, з'єднаних між собою провідними каналами, що мають однакову частоту електричних коливань в точках з єднання, кожне джерело електричної енергії забезпечений генератором випромінювання, електроізолюючим екраном, формувачем і приймачем провідного каналу, кожен формувач провідного каналу з'єднаний з джерелом електричної енергії за допомогою високовольтного високочастотного трансформатора Тесла, а кожен генератор випромінювання з'єднаний або з джерелом електричної енергії, або з приймачем провідного каналу через понижуючий високочастотний трансформатор Тесла або діод -конденсаторний блок.

Для забезпечення передачі електричної енергії на вільно переміщається транспортний засіб приймач провідного каналу за допомогою високовольтних ізоляторів закріплений на транспортному засобі, а джерело електроживлення і генератор випромінювання встановлений в межах прямої видимості від транспортного засобу, а генератор випромінювання, електроізолюючими екран і формувач каналу мають загальну систему стеження за приймачем на транспортному засобі.

Для електропостачання транспортного засобу, що рухається по дорозі, стаціонарне джерело електричної енергії з'єднаний через високовольтний високочастотний трансформатор Тесла з металевим стрічковим приймачем, який встановлений на ізоляторах уздовж дороги, по якій рухається транспортний засіб, а генератор випромінювання, формувач провідного каналу і електроізолюючими екран встановлені на транспортному засобі і обладнані пристроєм орієнтації на стрічковий приймач, формувач каналу з'єднаний з допоміжним малопотужним джерелом електричної енергії за допомогою високовольтного високочастотного трансформатора Тесла і з системою електроприводу і управління транспортним засобом через понижуючий високочастотний трансформатор Тесла або діодно- конденсаторний блок.

Для забезпечення передачі електричної енергії у вигляді одиночного імпульсу або чергуються пакетів чергуються електричних імпульсів пристрій містить синхронізатор, який з'єднаний з генератором випромінювання і високовольтним високочастотним трансформатором Тесла для синхронізації подачі на формувач провідного каналу синхронно імпульсів від генератора випромінювання і високовольтних імпульсів від високовольтного трансформатора Тесла.

Для запобігання потрапляння високовольтного електричного потенціалу від трансформатора Тесла через провідний канал на генератор випромінювання електроізолюючими екран містить герметичний вакуумований корпус з електроізоляційного матеріалу і має два співвісно розташованих вікна з матеріалу, прозорого для випромінювання генератора.

В іншому варіанті конструкції пристрою електроізолюючими екран виконаний полнотелим з електроізоляційного матеріалу, прозорого для випромінювання генератора.

Для підвищення ефективності передачі електричної енергії на поверхні електроізолюючого екрану, протилежної по відношенню до генератора випромінювання нанесено електропровідного покриття, прозоре для випромінювання генератора, вказане покриття з'єднане електрично з формувачем провідного каналу.

Спосіб і пристрій для передачі електричної енергії показані на фіг. 1, 2, 3, 4, 5.

схема способу і пристрою для подачі електричної енергії до стаціонарних споживачам

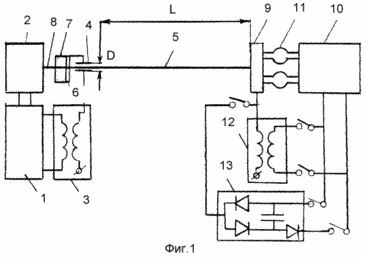

На фіг. 1 показана схема способу і пристрою для подачі електричної енергії до стаціонарних споживачам.

схема передачі електричної енергії на велику відстань, яка містить велику кількість джерел і приймачів електричної енергії

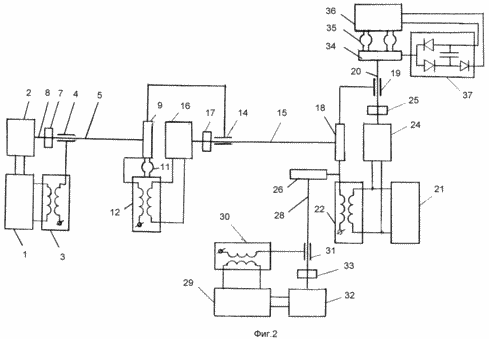

На фіг. 2 - схема передачі електричної енергії на велику відстань, яка містить велику кількість джерел і приймачів електричної енергії.

схема способу і пристрою для передачі електричної енергії на транспортний засіб, що рухається по довільній траєкторії схема способу і пристрою для передачі електричної енергії на транспортний засіб, що рухається по заданій траєкторії, наприклад електромобіля на шосе
схема пристрою для формування провідного каналу і прийому електричної енергії на транспортному засобі, що рухається по заданій траєкторії, наприклад автомобіля на шосе

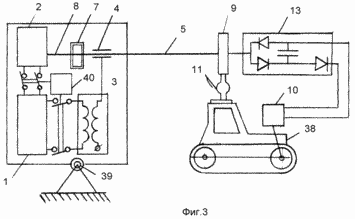

На фіг. 3 показана схема способу і пристрою для передачі електричної енергії на транспортний засіб, що рухається по довільній траєкторії.

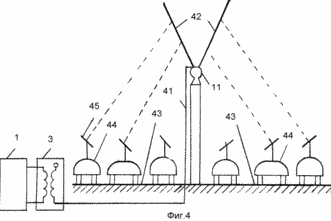

На фіг. 4 показана схема способу і пристрою для передачі електричної енергії на транспортний засіб, що рухається по заданій траєкторії, наприклад електромобіля на шосе.

На фіг. 5 показана схема пристрою для формування провідного каналу і прийому електричної енергії на транспортному засобі, що рухається по заданій траєкторії, наприклад автомобіля на шосе.

Згідно фіг. 1 джерело електричної енергії 1 з'єднаний паралельно з генератором випромінювання 2 і з високочастотним високовольтним трансформатором Тесла 3.

Трансформатор Тесла, винайдений в 1891 році, являє бессердечніковий або з незамкнутим сердечником трансформатор, первинна обмотка, якого розташована зовні або співвісно з вторинною обмоткою. Вторинна обмотка складається з великої кількості витків мідної тонкої ізольованого дроту. Один кінець вторинної обмотки залишається вільним, а другий при передачі напруги високої частоти на первинну обмотку приєднується до лінії. У високовольтної вторинної обмотці в умовах резонансу виникають високочастотні коливання, коливання напругою до 7 · 10 6 вольт. (N. Tesia, Lectures, Patents, Articles, Beograd, 1956). Трансформатор Тесла 3 з'єднаний з формувачем 4 провідного каналу 5. Пристрій для формування 4 виконаний у вигляді трубки з провідного матеріалу і встановлений співвісно з генератором випромінювання 2. Між формувачем 4 і генератором випромінювання 2 встановлено прозорий для випромінювання електроізолюючими екран 7, який електрично ізолює генератор випромінювання 2 від високої напруги на формирователе 4. на поверхні електроізолюючого екрану 7 з боку, протилежного генератора випромінювання, нанесено електропровідного покриття 6, прозоре для випромінювання генератора 2. електропровідне покриття 6 електрично пов'язане з формувачем 4.

Внутрішній діаметр D формувача 4 дорівнює або трохи більше діаметра пучка 8 випромінювання, що виходить з генератора випромінювання 2. електроізолюючими екран 7 виконаний у вигляді пустотілого вакуумованого циліндра і має два співвісно розташованих вікна з матеріалу, прозорого для випромінювання 8 генератора 2.

Приймач 9 провідного каналу 5 виконаний з провідного матеріалу, наприклад із сталі, і ізольований від корпусу приймача електричної енергії 10 за допомогою високовольтних ізоляторів 11. Приймач 9 провідного каналу 5 з'єднаний з приймачем електричної енергії за допомогою понижувального трансформатора Тесла 12 або діод-конденсаторного блоку 13 . Диодно-конденсаторний блок 13 використовується в схемах подвоєння напруги і виконаний з двох зустрічно включених діодів, з'єднаних з конденсатором, загальна точка діодів з'єднана з джерелом живлення (Електротехнічний довідник, 1971 року, Изд-во Енергія, т. I, стор. 871 ). При подачі на діод-конденсаторний блок змінної напруги позитивна хвиля змінного реактивного струму йде на одну обкладку конденсатора, а негативна на іншу обкладку. Конденсатор буде накопичувати заряди, поки напруга на його висновках не досягне позитивної та негативної амплітуди змінної напруги на спільній точці діодів, тоді діоди виявляться замкнутими і заряд конденсатора припиниться. Так працює проста схема випрямляча з подвоєнням напруги.

Довжина L провідного каналу 5 обмежена потужністю генератора випромінювання 2. Якщо відстань між джерелом і приймачем електричної енергії перевищує довжину L провідного каналу, встановлюють два і більше генератора випромінювання (фіг.2).

Згідно фіг. 2 приймач 9 першого провідного каналу 5 з'єднаний з формувачем 14 другого провідного каналу 15. Другий провідний канал формується за допомогою другого генератора випромінювання 16. Другий генератор випромінювання 16 ізольований від другого формувача за допомогою другого ізолюючого екрану 17. Другий генератор випромінювання 16 отримує електроенергію від понижуючого трансформатора Тесла 12 і діодного конденсаторного блоку 13, з'єднаних з приймачем 9 першого провідного каналу 5. Приймач 18 другого провідного каналу 15 з'єднується з формувачем 19 третього провідного каналу 20.

При необхідності передати електричну енергію до споживача, приймач другого провідного каналу 18 з'єднаний з приймачем електричної енергії 21 через високочастотний понижуючий трансформатор Тесла 22.

Генератор випромінювання 24 провідного каналу 20 отримує електроенергію від високочастотного понижуючого трансформатора Тесла 22. електроізолюючими екран 25 ізолює генератор випромінювання 24 від високої напруги на формирователе 19 провідного каналу 20. Елктроізолірующій екран 25 виконаний полнотелим з електроізоляційного матеріалу, прозорого для випромінювання 8 генератора 2.

На основі запропонованого способу і пристрою може бути створена лінія передачі електричної енергії без проводів будь-якої заданої довжини, а й об'єднана енергетична система ліній, що з'єднують необхідну кількість споживачів і джерел електричної енергії. На фіг. 2 це ілюструється приєднанням до приймача 18 провідного каналу 15 приймача 26 провідного каналу 28 і використання провідного каналу 28 для підведення електроенергії від джерела електроенергії 29, розташованого в стороні від каналів 5, 15 і 20. Джерело електроенергії 29 з'єднаний з проводять каналом 28 з допомогою високовольтного високочастотного трансформатора Тесла 30 і формувача каналу 31. Проводить канал 28 формується за допомогою генератора випромінювання 32 і електроізолюючого екрану 33. Генератор випромінювання 32 з'єднаний з джерелом електроенергії 29.

Приймач 34 провідного каналу 20 закріплений на ізоляторах 35 на корпусі приймача електричної енергії 36, який отримує електричну енергію від приймача 34 через діод-конденсаторний блок 37.

На фіг. 3 приймач 9 провідного каналу 5 за допомогою високовольтних ізоляторів 11 встановлений на даху транспортного засобу 38, наприклад електричного трактора. Як електричного приймача 10 служить система електроприводу управління трактором 38, яка з'єднана з приймачем 9 через діод-конденсаторний блок 13.

Джерело електроживлення 1, генератор випромінювання 2, електроізолюючими екран 7 і формувач 4 канали встановлені на деякій відстані від транспортного засобу 38 і мають загальну систему стеження 39 за транспортним засобом 38. Система слідкування 39 забезпечує з'єднання провідного каналу 5 з приймачем 9 при довільному переміщенні транспортного засобу 38. У загальному випадку стаціонарний джерело енергії може мати кілька генераторів випромінювання 2, формують кілька провідних каналів 5 для електропостачання декількох транспортних засобів 38 одночасно.

Для передачі електричної енергії в імпульсному режимі в вигляді одиночних імпульсів або чергуються пакетів електричних імпульсів пристрій на фіг. 3 має синхронізатор 40 для подачі на формувач 4 провідного каналу 5 одночасно імпульсів від генератора 2 і електричних імпульсів від високовольтного високочастотного трансформатора Тесла 3.

На фіг. 4 стаціонарне джерело електричної енергії 1 через високовольтний високочастотний трансформатор Тесла 3 з'єднаний кабелем 41 з металевим стрічковим V-образним приймачем 42, встановленим на ізоляторах 11 вздовж дороги 43 переміщення транспортного засобу 44, наприклад електричного автомобіля, що має пристрій орієнтації 45.

Генератор випромінювання 2 (фіг. 3), формувач провідного каналу 4 і електроізолюючими екран 7 встановлені на транспортному засобі 44 і мають пристрій орієнтації 45 на металевий V-подібний стрічковий приймач 42.

Пристрій для формування провідного каналу з'єднаний з електричним приймачем 45, системою електроприводу і управління транспортного засобу 44 і з допоміжним малопотужним джерелом електричної енергії 46 через допоміжний високовольтний високочастотний трансформатор Тесла 47 (фіг. 5). У загальному випадку, по дорозі може пересуватися кілька транспортних засобів 43, кожен з яких з'єднаний проводять каналом з металевим стрічковим приймачем 42.

Спосіб і пристрій для передачі електричної енергії реалізуються наступним чином.

Випромінювання від генератора випромінювання 2 за рахунок фотоионизации і ударної іонізації створює в пучку випромінювання 8 під дією електричного поля світлової хвилі канал 5, що володіє підвищеною провідністю.

Діаметр D цього каналу 5 порівняємо з діаметром лазерного променя 8 і становить від 0,1 мм до декількох десятків мм.

Напруга високої частоти від джерела 1 електричної енергії надходить на первинну обмотку високовольтного високочастотного трансформатора Тесла 3. Трансформатор Тесла 3 перетворює електричну енергію підвищеної частоти джерела енергії в енергію електричних коливань.

У пропонованому пристрої передачі електричної енергії електричні і магнітні поля просторово розділені, і як вони розділені в LC коливальному контурі. У вторинній обмотці трансформатора Тесла 3 збуджуються високовольтні коливання високої частоти, які створюють на формирователе 4 високу напруженість електричного поля і просторовий заряд всередині трубки 6. Канал 5 усередині трубки 6 формувача 4 іонізується під дією високого електричного потенціалу зарядів і під дією випромінювання 8. У результаті трубка 6 і провідний канал 5 набувають однаковий потенціал і виявляються електрично з'єднаними між собою.

Висока напруженість електричного поля не може по проводить каналу 5 потрапити на генератор випромінювання 2 і порушити його роботу завдяки наявності прозорого електроізолюючого екрану 7.

Під дією кулонових сил електричного поля заряди переміщаються уздовж провідного каналу 5, при цьому за рахунок високої напруженості електричного поля просторового заряду відбувається додаткова фотоионизация каналу 5 з утворенням електричних стрімлеров, з високою швидкістю (1 км / с) поширюються уздовж каналу 5. За рахунок підвищення електричної провідності каналу 5 відбувається електричне з'єднання джерела енергії 1 з споживачем енергії 10 і перетікання електричних зарядів уздовж каналу. Індуктивність трансформатора Тесла 3 і ємність лінії 5 і навантаження створюють резонансний контур, що дозволяє збільшити напругу лінії. Змінний струм, що надходить з каналу 5 на вхід навантаження, є ємнісним струмом. Реактивний внутрішній опір каналу 5 не створює втрат активної потужності, що забезпечує високий ККД передачі енергії по каналу (96-99%).

Генератор випромінювання 2 використовується тільки для формування провідного каналу, і його потужність в 50-100 разів менше переданої електричної потужності. Тому невисокий ККД генератора випромінювання (10-15%) незначно зменшує загальний ККД передачі електричної енергії.

Приклад 1. Реалізація способу і пристрою для передачі електричної енергії стаціонарним споживачам.

Як джерело випромінювання 2 використовують лазер на CO 2 з довжиною хвилі 10,6 мкм потужністю 1 кВт. Для створення електричного поля на формирователе 4 використовують трансформатор Тесла 3 напругою вторинної обмотки 35 кВ і частотою 30 кГц.

Електроізоляційний екран 7 виконаний з вакуумованого циліндра з бічними стінками з електроізоляційного матеріалу, наприклад зі скла або пластмаси і двома соосно розташованими по осі циліндра вікнами з оптичного матеріалу, прозорого для випромінювання з довжиною хвилі 10,6 мкм.

На виході провідного каналу 5 встановлений приймач 9 діаметром 0,5 м, виконаний з тугоплавкого матеріалу, наприклад з титану, який електрично з'єднаний із знижуючим трансформатором Тесла 12. Напруга вторинної обмотки понижувального трансформатора Тесла 12 подається (фіг.2) на вхід харчування генератора випромінювання 16 другого каналу 15 і, при необхідності, на електричний приймач 10 споживача електричної енергії. Якщо підключення до понижувального трансформатора Тесла 12 приймачі електричної енергії використовують постійний струм і струм промислової частоти 50 Гц, то понижуючий трансформатор Тесла 12 з'єднують з електричним приймачем 10 через випрямляч і інвертор.

Електрична потужність, що передається по проводить каналу, залежить від потужності джерела електричної енергії, від енергії перезарядки ємності лінії і приймача і від частоти циклів перезарядки. Довжина провідного каналу залежить від потужності генератора випромінювання і кутовий розбіжність випромінювання.

При ємності лінії і приймача 1000 ПФ, частоті 30 кГц і напрузі 35 кВ максимальна передана потужність складе 30 МВт. При потужності лазера 1-10 кВт і розбіжність випромінювання 1-2 кутовий секунди довжина одного провідного каналу складе від 100 м до 1-10 км. При використанні декількох послідовно з'єднаних провідних каналів довжина лінії передачі електричної енергії може бути збільшена до 100 км і більше.

При збільшенні напруги лінії до 1000 кВ максимальна передана потужність складе 30 млн. КВт.

Приклад 2. Спосіб і пристрій передачі електричної енергії на транспортний засіб, що рухається по довільній траєкторії, містить додатково систему стеження 39 (фіг. 3) за транспортним засобом 38, що містить оптичний лазерний локатор або радіолокатор для визначення координат транспортного засобу, і виконавчий пристрій у вигляді поворотної платформи, на якій встановлені генератор випромінювання 2, формувач провідного каналу 4 і електроізоляційний екран 7.

Приклад 3. Спосіб і пристрій для передачі електричної енергії транспортному засобу, що переміщається по певній траєкторії. Як приклад використовується гібридний автомобіль 44 (фіг. 4) з двигуном внутрішнього згоряння та електричним приводом, що рухається по дорозі 43.

На даху автомобіля 44 встановлений оптичний квантовий генератор (лазер) 2 на неодимовому склі з подвоєнням частоти з довжиною хвилі 0,53 мкм електричною потужністю 0,5 кВт (фіг. 5). Соосно з випромінюванням генератора 2 встановлено електроізолюючими екран 7 і формувач провідного каналу 4. Пристрій для формування провідного каналу 4 з'єднаний з допоміжним джерелом електричної енергії 46 через допоміжний високовольтний високочастотний трансформатор Тесла 47, які встановлені на автомобілі. Електроізоляційний екран виконаний у вигляді вакуумованого циліндра з оптичного скла або у вигляді циліндра з суцільного оптичного скла з полірованими торцями, на які нанесено покриття, що просвітлює. На зовнішній торець екрану нанесено прозоре проводить покриття 6, наприклад, на основі плівок з оксидів олова і індію. Це провідне покриття 6 з'єднане проводом з формувачем 4 і з діод-конденсаторним блоком 13. Діаметр циліндра становить 5-50 діаметрів випромінювання генератора, а довжина 150 мм на кожні 10 кВ напруги на формирователе каналу.

Уздовж дороги в середній її частині на висоті 5-6 м встановлений на ізоляторах 11 стрічковий металевий V-подібний приймач 42 шириною 40-60 мм, який з'єднаний в одному або декількох місцях вздовж дороги 43 з джерелом електричної енергії через високовольтний високочастотний трансформатор Тесла 3.

Генератор випромінювання 2, ізолюючий екран 7 і формувач каналу 4 встановлені на даху автомобіля і мають пристрій 45 для постійної орієнтації генератора випромінювання і провідного каналу на стрічковий приймач випромінювання 42.

Так як висота установки V-образного стрічкового приймача 42 однакова по довжині дороги 43 і повторює її профіль, то для автомобіля, що рухається в одному ряду, орієнтація генератора випромінювання на стрічковий приймач залишається постійною і не потребує коригування. При переході в інший ряд здійснюють фіксована зміна кута нахилу генератора і при подальшому збереженні рядності орієнтація генератора залишається постійною.

При двосторонньому русі по 8 рядів в кожному напрямку ширині ряду 4 м і V-образному розташуванні стрічкового приймача 42 на висоті 6 м над розділовою смугою між двома напрямками руху максимальна довжина провідного каналу від крайнього ряду до стрічкового приймача 42 для кожного напрямку складе 32 м, а мінімальна відстань складе 8 м.

Пристрій для формування провідного каналу на автомобілі з'єднаний з системою електроприводу і управління автомобіля через діод-конденсаторний блок 13 (фіг. 5) з двох зустрічно включених діодів, приєднаних до протилежних висновків конденсатора. Загальний висновок обох діодів приєднаний до формувачу каналу. Електричний привід приєднаний до висновків конденсатора через діод. При напрузі 35 кВ на стрічковому приймачі 42, частоті 30 кГц і ємності лінії і конденсатора навантаження 2000 пФ передана потужність складе 60 МВт.

При потужності електроприводу автомобіля 60 кВт одне джерело електричної енергії і стрічковий приймач забезпечить електричною енергією одночасний рух 1000 автомобілів.

Для збільшення кількості автомобілів джерело електричної енергії з високовольтним високочастотним трансформатором Тесла 3 встановлюють через певну відстань уздовж дороги 43 і з'єднують з стрічковим приймачем 42 за допомогою кабелю 41.

Як генератор випромінювання для формування провідного каналу може бути використаний генератор рентгенівського та іншого випромінювання, генератор аерозолів та інші пристрої, що створюють підвищену провідність каналу по осі пучка випромінювання.

Спосіб і пристрій можуть бути використані для передачі електричної енергії на літаки, кулі-зонди, ракети і низькоорбітальні супутники як в безперервному, так в імпульсивному режимі.

ФОРМУЛА ВИНАХОДУ

1. Спосіб передачі електричної енергії, що включає передачу електричної енергії від джерела електричної енергії до приймача електричної енергії, що відрізняється тим, що між джерелом і приймачем електричної енергії формують провідний канал методом фотоионизации і ударної іонізації за допомогою генератора випромінювання, вказаний провідний канал електрично ізолюють від генератора випромінювання за допомогою прозорого для випромінювання електроізоляційного екрану, з'єднують провідний канал з джерелом електричної енергії через високовольтний високочастотний трансформатор Тесла і з приймачем електричної енергії через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок, збільшують електричну провідність каналу шляхом формування поверхневого заряду і збільшення напруженості електричного поля і здійснюють під дією кулонових сил переміщення електричних зарядів уздовж провідного каналу.

2. Спосіб передачі електричної енергії по п.1, що відрізняється тим, що проводить канал формують з боку джерела енергії.

3. Спосіб передачі електричної енергії по п.1, що відрізняється тим, що проводить канал формують з боку приймача енергії.

4. Спосіб передачі електричної енергії по п.1, або 2, або 3, який відрізняється тим, що електричну енергію передають по проводить каналу в безперервному режимі.

5. Спосіб передачі електричної енергії по п.1, або 2, або 3, який відрізняється тим, що електричну енергію передають по проводить каналу в імпульсному режимі шляхом синхронної подачі на формувач провідного каналу одночасно імпульсів від генератора випромінювання і електричних імпульсів від високовольтного високочастотного трансформатора Тесла .

6. Пристрій для передачі електричної енергії, що містить джерело і приймач електричної енергії, що відрізняється тим, що пристрій містить генератор випромінювання на основі оптичного або рентгенівського лазера для формування провідного каналу між джерелом і приймачем електричної енергії, встановлений співвісно з генератором випромінювання формирователь провідного каналу і електроізолюючими екран, прозорий для випромінювання генератора, розміщений між формувачем провідного каналу і генератором випромінювання, джерело електричної енергії з'єднаний з формувачем провідного каналу через високовольтний високочастотний трансформатор Тесла, з протилежного боку провідного каналу встановлений приймач провідного каналу, ізольований від корпусу приймача електричної енергії, вказаний приймач електричної енергії з'єднаний з приймачем каналу через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок.

7. Пристрій для передачі електричної енергії по п.6, що відрізняється тим, що між джерелом і приймачем електричної енергії встановлені два або більше генератора випромінювання, кожен з яких має формувач і приймач провідного каналу, і електроізолюючими екран, причому приймач провідного каналу, сформованого першим генератором випромінювання, з'єднаний з формувачем провідного каналу другого генератора випромінювання, а другий генератор випромінювання з'єднаний через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок з приймачем провідного каналу першого генератора випромінювання.

8. Пристрій для передачі електричної енергії по п.6 або 7, що відрізняється тим, що воно виконано у вигляді енергетичної розгалуженої системи, що складається з безлічі джерелом і приймачем електричної енергії, з'єднаних між собою провідними каналами, що мають однакову частоту і напругу в точках з'єднання, кожне джерело електричної енергії забезпечений генератором випромінювання, електроізолюючим екраном, формувачем і приймачем провідного каналу, кожен формувач провідного каналу з'єднаний з джерелом електричної енергії за допомогою високовольтного високочастотного трансформатора Тесла, а кожен генератор випромінювання з'єднаний або з джерелом електричної енергії, або з приймачем провідного каналу через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок.

9. Пристрій для передачі електричної енергії по п.6, що відрізняється тим, що приймач провідного каналу, що знижує високочастотний трансформатор Тесла або діод-конденсаторний блок і приймач електричної енергії встановлені на транспортному засобі, а генератор випромінювання, електроізолюючими екран і формувач провідного каналу встановлено в межах прямої видимості від транспортного засобу і мають загальну систему стеження за приймачем, встановленим на транспортному засобі.

10. Пристрій для передачі електричної енергії по п.6, або 7, або 8, або 9, що відрізняється тим, що воно додатково має синхронизатор імпульсів, який з'єднаний з генератором випромінювання і високовольтним високочастотним трансформатором Тесла.

11. Пристрій для передачі електричної енергії по п.6 або 10, який відрізняється тим, що джерело електричної енергії з'єднаний через високовольтний високочастотний трансформатор Тесла з металевим стрічковим приймачем, який встановлений на ізоляторах уздовж дороги, по якій рухається транспортний засіб, а генератор випромінювання, формувач провідного каналу і електроізолюючими екран встановлені на транспортному засобі і обладнані пристроєм орієнтації на стрічковий приймач, формувач каналу з'єднаний з системою електроприводу і управління транспортним засобом через понижуючий високочастотний трансформатор Тесла або діод-конденсаторний блок.

12. Пристрій для передачі електричної енергії по п.6, або 7, або 8, або 9, або 10, або 11, який відрізняється тим, що електроізолюючими екран містить герметичний вакуумований корпус з електроізоляційного матеріалу і має два співвісно розташованих вікна з матеріалу, прозорого для випромінювання генератора.

13. Пристрій для передачі електричної енергії по п.6, або 7, або 8, або 9, або 10, або 11, який відрізняється тим, що електроізолюючими екран виконаний полнотелим з електроізоляційного матеріалу, прозорого для випромінювання генератора.

14. Пристрій для передачі електричної енергії по п.6, або 7, або 8, або 9, або 10, або 11, або 12, або 13, який відрізняється тим, що на поверхні електроізоляційного екрану, протилежної по відношенню до генератора випромінювання, нанесено електропровідного покриття, прозоре для випромінювання генератора, яке з'єднане електрично з формувачем провідного каналу.
