ВИНАХІД
Патент Російської Федерації RU2230197

ЕЛЕКТРИЧНИЙ ГЕНЕРАТОР

ЕЛЕКТРИЧНИЙ ГЕНЕРАТОР

Ім'я винахідника: Сташевський Іван Іванович
Ім'я патентовласника: Сташевський Іван Іванович
Адреса для листування: 352243, Краснодарський край, м Новокубанск 3, вул. Ленінградська, 19, кв.116, І.І.Сташевскому
Дата початку дії патенту: 2002.01.21

Винахід відноситься до області електротехніки, а саме до електротехнічної промисловості, і може бути використано для теплових електричних станцій, парогенераторів та на судах. Технічним результатом винаходу є отримання дешевого, екологічно чистого, висококалорійного палива безпосередньо з води, підвищення продуктивності та підвищення ефективності використання палива для отримання електричної та теплової енергії. Суть винаходу полягає в тому, що генератор забезпечений електролізером води, що містить щеткообразние електроди з вольфрамовими голками, спрямованими один на одного і встановленими з належним зазором, електроди встановлені в прямокутну або циліндричну ємність коаксиально один одному. На дні ємності електролізера встановлена ​​перфорована трубка аератор-каталізатор, трубка з'єднана з компресором. Ємність електролізера з'єднана вхідний трубкою з секцією ємності накопичення конденсату через конденсатопровод, електричний насос і з ємністю рідкої лугу через дозатор, забезпечений соленоїдом і реле часу. Ємність електролізера з'єднана з плазмотроном, розташованим в камері іонізації за допомогою трубки. Камера іонізації забезпечена плазмотроном, відбивачем плазмового струменя і водяної пари, колектором і паровими трубками, розташованими під різним кутом нахилу, спрямованими на плазмову струмінь. Електроди електролізера з'єднані з джерелом змінного струму через електромашинні перетворювач, датчик електричних імпульсів і перемикачі.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехнічної промисловості і може бути використано для теплових електричних станцій парогенераторів та судів для отримання електричної та теплової енергії безпосередньо з води.

Відомі електричні генератори, що містять ротор, статор, обмотки і обмотки, на які наводиться ЕРС, парову турбіну, парогенератор, конденсатор пари, компресор [1].

Відомий парогенератор, що складається з прямоточного котла, камери згоряння, форсунки, змійовика труб, по якому циркулює вода за допомогою електричного насоса [1].

Відомий плазмотрон, що складається з розрядної камери, розташованої між двох електродів катода з вольфраму, і анода з міді у вигляді вузького полого кільця / сопла /, забезпеченого соленоидом [2].

Недоліком відомого електричного генератора є висока вартість палива, екологічна забрудненість атмосфери.

Метою винаходу є отримання дешевого екологічно чистого висококалорійного палива безпосередньо з води, підвищення ефективності використання палива для отримання електричної та теплової енергії і підвищення продуктивності.

Поставлена ​​мета досягається тим, що пристрій забезпечений електролізером води, що містить щеткообразние електроди з вольфрамовими голками, електроди розташовані у вертикальній площині паралельно один одному, голками, спрямованими один на одного, між ними встановлений належний зазор, електроди встановлені в прямокутної або циліндричної ємностях паралельно або коаксиально один одному, на дні ємності електролізера встановлена ​​перфорована трубка аератор-каталізатор, трубка з'єднана з ємністю накопичення конденсату за допомогою компресора і трубки виконані з можливістю переміщення стисненого повітря в ємність електролізера для поліпшення змішування рідкої лугу з водою і відрив атомів водню і кисню від води і переміщення кисню в форсунку парогенератора, водню - в плазмотрон камери іонізації, ємність електролізера з'єднана вхідний трубкою з секцією ємності накопичення конденсату, через конденсатопровод, електричний насос і з ємністю рідкої лугу через дозатор, дозатор забезпечений соленоїдом і реле часу, ємність електролізатора з'єднана з плазмотроном, розташованим в камері іонізації парів води за допомогою трубки, виконаної з можливістю подачі водню в плазмотрон.

Ємність електролізера з'єднана з форсункою парогенератора, виконана з можливістю подачі кисню в форсунку. Камера іонізації забезпечена плазмотроном, відбивачем, колектором, паровими трубками, забезпеченими соплами, розташованими під різним кутом нахилу, спрямованими на плазмову струмінь, виконаними з можливістю часткового руйнування і розслаблення молекулярних і іонних зв'язків і електростатичного притягання іонів у воді. При цьому відбувається відрив від молекули води одного або кілька електронів, створення вільних носіїв зарядів, часткове вивільнення дейтерію і його спалювання в плазмі для створення високої енергії для харчування парової турбіни електричного генератора.

Джерело змінного струму з'єднаний з електродами через електромашинні перетворювач, датчик електричних імпульсів і перемикачі виконані з можливістю роботи електродів на різних режимах: на постійному електричному струмі при номінальному напрузі, на пульсуючому постійному струмі при номінальному напрузі; при постійному електричному струмі при високовольтному напрузі; при пульсуючому постійному електричному струмі при високовольтному напрузі і зміні напрямку електричного струму на катоді і аноді.

Новизна заявленого технічного рішення обумовлена ​​тим, що за рахунок електролізера отримуємо дешеве, екологічно чисте, висококалорійне паливо кисень і водень безпосередньо з води при електролізі. Кисень використовується в якості палива парогенератора, водень використовується для іонізації парів води плазмотроном. За рахунок плазмотрона відбувається іонізація парів води для часткового руйнування молекулярних і іонних зв'язків і часткового руйнування електростатичного притягання іонних зв'язків в парах води, відрив від молекул парів води одного або декількох електронів і створення вільних носіїв зарядів, часткове вивільнення дейтерію і його згоряння для створення високої енергії для харчування парової турбіни електричного генератора.

За рахунок з'єднання джерела змінного струму з електродами електролізера через електромашинні перетворювач, датчик електричних імпульсів і перемикачі забезпечується робота електродів, катода і анода на різних режимах: на постійному електричному струмі при номінальному напрузі; на пульсуючому постійному електричному струмі - за номінальної напруги; на постійному електричному струмі при високій напрузі; при пульсуючому постійному струмі при високій напрузі, зміні напрямку електричного струму на електродах.

При дослідженні заявленого технічного рішення по патентних, науковим і науково-технічним матеріалів не виявлено така сукупність ознак, що дозволяє судити про суттєвості заявлених ознак.

Суть винаходу пояснюється кресленнями, де:

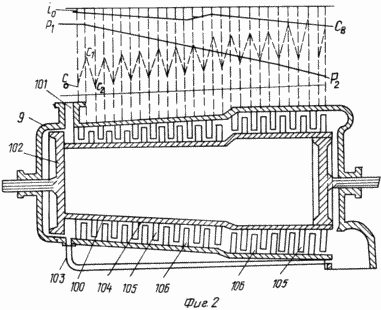

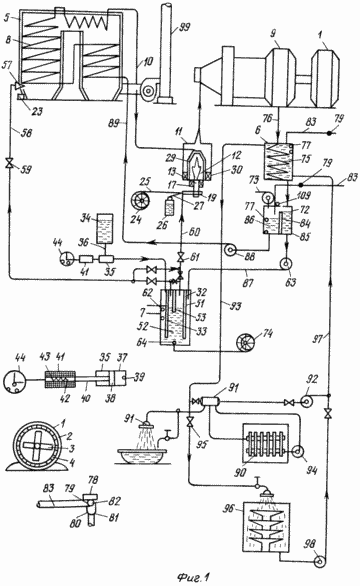

загальна схема пристрою електричного генератора реактивна парова турбіна
рух іонів в процесі електролізу

Фиг.1 зображена загальна схема пристрою електричного генератора; на фіг.2 - реактивна парова турбіна; на Фіг.3 - рух іонів в процесі електролізу.

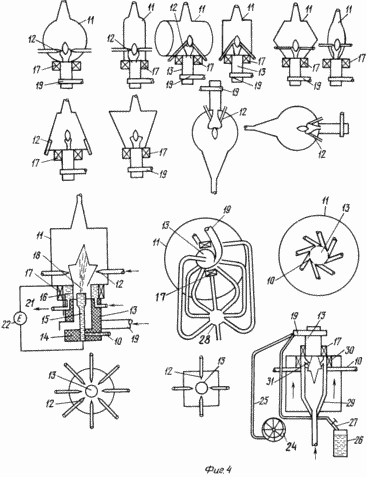

варіанти камер іонізації парів води і розташування парових трубок з соплами варіанти камер іонізації парів води і розташування парових трубок з соплами

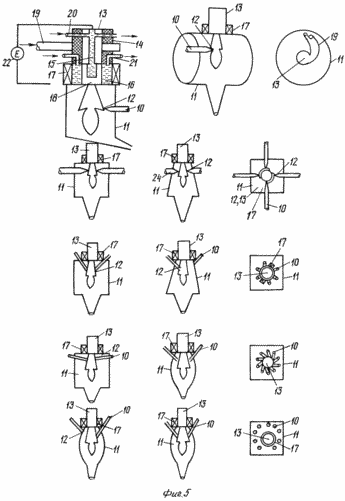

Фіг.4 і 5 - варіанти камер іонізації парів води і розташування парових трубок з соплами.

пристрій електролізера за першим варіантом варіанти перегородок і пристрій електролізерної ємності варіанти перегородок і пристрій електролізерної ємності схема пристрою електролізера за другим варіантом
схема виготовлення електрода за першим варіантом

Фіг.6 - пристрій електролізера за першим варіантом; на фіг.7 і 8 - варіанти перегородок і пристрій електролізерної ємності; на фіг.9 - схема пристрою електролізера за другим варіантом; на фіг.10 - схема виготовлення електрода за першим варіантом.

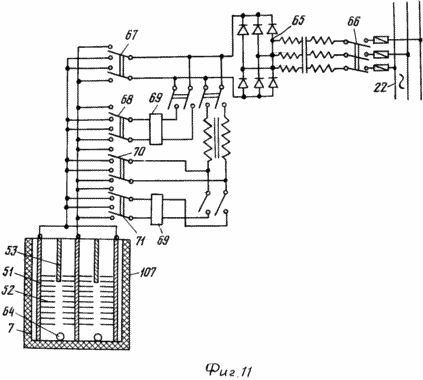

електрична схема роботи електролізера на різних режимах електролізер за третім варіантом, вид зверху
електролізер по 4 варіанту

Фіг.11 - електрична схема роботи електролізера на різних режимах; на фіг.12 - електролізер за третім варіантом, вид зверху; на Фіг.13 - електролізер по 4 варіанту.

Пристрій складається з електричного генератора 1, що складається з статора 2, що обертається ротора 3, на внутрішній поверхні статора 2 розташована обмотка 4 змінного струму. Генератор 1 забезпечений парогенератором 5, конденсатором 6 пара, електролізером 7. Ємність електролізера 7 виконана з діелектричного матеріалу. Змійовики 8 парогенератора 5 з'єднані з паровою турбіною 9 через паропровід 10, камеру 11 (фіг.4 і 5) іонізації водяної пари, розташовану під землею на необхідну глибину, забезпечену вогнетривким матеріалом, гідро-і теплоізоляцією. На кінці паропроводу 10 розташоване сопло 12.

Камера 11 для іонізації водяної пари може бути виконана в наступних варіантах: сферичної форми, в формі циліндра, або прямокутника, або багатокутника, або овальної форми, або у формі усіченого конуса. У всіх варіантах вихідна труба паропроводу має конусний вигляд, що забезпечує можливість поліпшення видалення іонізованих парів води. Плазмотрон 13 може бути встановлений в трьох варіантах: над камерою 11, під камерою або збоку камери 11. плазмотрон 13 містить каркас 14, катод 15, анод 16, соленоїд 17, розрядну камеру 18, циклон 19 для подачі водневого палива, стисненого повітря і аргону. Трубка 20 призначена для подачі води для охолодження катода 15, трубка 21 - для подачі води для охолодження анода 16.

Каркас 14 виконаний з міцного вогнетривкого діелектричного матеріалу. Катод 15 виконаний з тугоплавкого матеріалу з вольфраму в формі трубки з завареним дном, де є розширення. Трубки 20 і 21 з'єднані з водопровідною системою (на кресленні не показано) і ємністю 72, виконані з можливістю охолодження електродів 15 і 16 і видалення води в секцію 86 ємності 72. Анод 16 виконаний у формі вузького полого кільця з міді, виконує функцію сопла. Кільце анода 16 забезпечено соленоидом 17.

Соленоїд 17 з'єднаний з джерелом змінного струму 22 за допомогою електричного кола. Джерело змінного струму з'єднаний з котушкою запалювання 23. Сопла 12 і паропроводу 10 можуть бути встановлені в камері 11 в наступних варіантах.

ПЕРШИЙ ВАРІАНТ

Сопло 12 паропроводу направлено на плазмову струмінь в центр полум'я. Паропровід розташований в горизонтальній площині перпендикулярно осі плазмового струменя. Компресор 24 з'єднаний з циклоном 19 плазмотрона 13 за допомогою трубки 25. Балон 26, що містить рідкий аргон, з'єднаний з трубкою циклону 19 плазмотрона 13 за допомогою трубки 27, які виконані з можливістю обдування плазмовим струменем вихором інертного газу аргону і стисненого повітря для підвищення температури плазми до 20000 К, створення нейтральної атмосфери, виключення зіткнення плазмового струменя з поверхнею електродів і поліпшення іонізації водяної пари.

ДРУГИЙ ВАРІАНТ

Паропровід 10 з соплом 12 може бути виконаний у другому варіанті.

Другий варіант відрізняється від першого тим, що паропровід забезпечений колектором 28, мають розгалужені трубки 10 паропроводів, які встановлені в камері 11 з різних сторін, їх сопла 12 направлено до центр полум'я, трубки 10 встановлені в горизонтальній площині і направлені перпендикулярно осі плазмового струменя.

ТРЕТІЙ ВАРІАНТ

Паропровід 10 з соплом 12 може бути виконаний в третьому варіанті. Третій варіант такої ж, як другий варіант, відрізняється від нього тим, що трубки паропроводів 10 спрямовані з усіх боків на плазмову струмінь під гострим кутом нахилу.

ЧЕТВЕРТИЙ ВАРІАНТ

Паропровід 10 з соплом 12 може бути виконаний в четвертому варіанті. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що всі трубки паропроводів 10 зігнуті в одну сторін і виконані з можливістю подачі струменю пари для прискорення завихрення плазмового струменя для додання їй обертального руху.

П'ЯТИЙ ВАРІАНТ

Паропровід може бути виконаний в п'ятому варіанті. П'ятий варіант такої ж, як третій і четвертий варіанти, відрізняється від них тим, що трубки 10 паропроводів спрямовані паралельно стінам камери 11.

ШОСТИЙ ВАРІАНТ

Паропровід 10 може бути виконаний в шостому варіанті. Шостий варіант такої ж, як другий і третій варіанти, відрізняється від них тим, що камера 11 забезпечена рефлектором 29 плазмового струменя і водяної пари. Відбивач 29 розташований між стінами камери 11 і плазмовим струменем, виконаний двухстенной з мідних пластин у формі циліндра, або овалу, або конуса. Відбивач 29 забезпечений котушкою 30 індуктивності, жорстко закріплений на стінах відбивача 29, міжстінний простір відбивача 29 пов'язане з трубою паропроводу 10. Близько плазмотрона 13 на відбивачі 29 розміщені трубки 31, розташовані з усіх боків під гострим кутом нахилу до плазмовому струмені, які мають вигин в одну сторону, що забезпечує можливість подачі пари через міжстінний простір, додатковий нагрів пара і подачу його в центр плазмового струменя для обдування плазмового струменя вихровим потоком для додання плазмовому струмені прискореного обертового руху і поліпшення іонізації водяної пари, виключення зіткнення плазмового струменя з поверхнею відбивача 29, стиснення іонізованих парів води, змішування плазми з парою і формування однорідної маси і подачі її в парову турбіну.

СЬОМИЙ ВАРІАНТ

Пристрій паропроводів може бути виконано в сьомому варіанті. Сьомий варіант відрізняється від першого тим, що катод 15 виконаний у формі вольфрамової трубки, з'єднаної з паропроводом, виконаний з можливістю переміщення водяної пари в центр плазмового струменя.

ВОСЬМИЙ ВАРІАНТ

Паропровід може бути виконаний у восьмому варіанті. Восьмий варіант такої ж, як сьомий варіант, відрізняється від нього тим, що частина пара переміщається через трубчастий вольфрамовий катод 15, а частина пара подається через колектор 28 в парові трубки 10 і сопла 12, виконані з можливістю переміщення пара комбіновано в центрі і на бічних поверхнях плазмового струменя.

Ємність електролізера 7 забезпечена катодом 32 і анодом 33. Ємність електролізера 7 з'єднана з ємністю 34 за допомогою дозатора 35 рідкої лугу (їдкого натрію або їдкого калію) і трубки 36. Дозатор 36 містить циліндр 37, поршень 38, мікроперемикач 39. Дозатор 35 з'єднаний зі штоком 40 соленоїда 41. Соленоїд 41 містить феромагнітний сердечник 42 і пружину 43. Соленоїд 41 забезпечений реле часу 44. Ємність електролізера може бути виконана з кераміки, пластмаси та інших матеріалів, стійких до електроліту, виготовлених з діелектричного матеріалу в прямокутній формі.

Ємність електролізера 7 містить кришку 4-5, прокладку 46, в верхньому підставі ємності розташовані вушка 47 з отворами (на кресленні не показано) для засувки 48. У засувці 48 виконаний отвір з гвинтовими нарізами, в які угвинчені гвинти 49, що забезпечують можливість ущільнення і герметизації кришки 45. у ємності електролізера 7 виконані пази 50, в яких встановлені електроди 32 і 33, жорстко закріплені до ємності 7.

Електроди 32 і 33 виконані у формі металевої щітки, що містить пластини 51 з нержавіючої сталі, на поверхні якої жорстко закріплені вольфрамові голки 52, розташовані перпендикулярно площини пластини 51. Пластини 51 розташовані у вертикальній площині перпендикулярно один одному. Голки 52 розташовані горизонтально, кінці голок 52 одного електрода спрямовані на кінці голок іншого електрода. Голки 52 електродів 32 і 33 встановлені з належним зазором. Між електродами 32 і 33 встановлена ​​перегородка 53, що містить під шаром електроліту на глибині 3-4 см від поверхні рідини вікно 54 або отвори 55. Для полегшення установки і жорсткого кріплення голок 52 до пластині 51 кінці голок 52 однієї пластини збігаються з кінцями голок 52 інший пластини 51. Для цього пластини 51 (фіг.10) виготовляють стандартними, однієї довжини, ширини, товщини. На пластину наносять барвником вертикальні і горизонтальні лінії з необхідним однаковим інтервалом. На перетині горизонтальних і вертикальних ліній виконують гнізда для отворів 56, відповідних діаметру голок 52. В отвори 52 встановлюють і жорстко закріплюють голки 52, дотримуючись рівень висоти всіх голок 52. Секція ємності електролізера 7, наповнена киснем, з'єднана з форсункою 57 за допомогою газогону 58 і вентиля 59.

Форсунка виконана з можливістю переміщення повітряно-кисневого палива з ємності 7 в форсунку 57 парогенератора 5 і регулювання подачі палива за допомогою вентиля 59. Секція ємності електролізера 7, наповнена воднем, з'єднана з плазмотроном 13, розташованим в камері 11, за допомогою газогону 60 і вентиля 61, які забезпечують можливість переміщення водню з ємності 7 електролізера в камеру 11 і плазмотрон 13.

У ємності електролізера 7 розташований електроліт - лужна дистильована вода, що містить їдкий натрій або їдкий калій. У ємності електролізера 7 виявлено регулятор рівня 62, з'єднаний з електричним насосом 63 за допомогою електричного кола. У нижньому підставі ємності 7 розташований аератор-каталізатор 64, виконаний у формі трубки з перфорованими отворами. Трубка аератора 64 розташована між електродами 32 і 33, які можуть працювати на декількох режимах, наприклад джерело змінного струму 22 з'єднаний з електродами 32 і 33 через електромашинні перетворювач 65 і електричні перемикачі 66 і 67, виконані з можливістю перетворення змінного електричного струму в постійний струм при номінальній напрузі електричного струму.

Електроди 32 і 33 можуть бути виконані в другому варіанті. Другий варіант такої ж, як перший, відрізняється від нього тим, що електроди 32 і 33 з'єднані з джерелом змінного струму 22 через електромашинні перетворювач 65 струму і датчик електричних імпульсів 69 і електричні перемикачі 66 і 68, виконані з можливістю перетворення змінного струму в постійний струм і створення електричних імпульсів при номінальній напрузі електричного струму.

Електроди 32 і 33 можуть бути виконані в третьому варіанті. Третій варіант такої ж, як перший варіант, відрізняється від нього тим, що електроди 32 і 33 з'єднані з джерелом змінного струму 22 через електромашинні перетворювач струму 65 і електричні перемикачі 56 і 70, виконані з можливістю перетворення електричного змінного струму в постійний струм, перетворення низького напруги - в струм високої напруги.

Електроди 32 і 33 можуть бути виконані в четвертому варіанті. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що електроди 32 і 33 з'єднані з джерелом змінного струму 22 через електромашинні перетворювач 65 струму, датчик електричних імпульсів 69 і перемикачі 66 і 71, виконані з можливістю перетворення електричного струму в постійний струм , струму низької напруги в струм високої напруги і створення високовольтних електричних імпульсів.

Електроди 32 і 33 можуть виконані в п'ятому варіанті, п'ятий варіант такої ж, як 1-4 варіанти, відрізняється від них тим, що за допомогою перемикачів 67, 68, 70 і 71 в електродах можна змінювати напрямок електричного струму на електродах, при цьому катод стає анодом, анод - катодом, це дозволяє автоматизувати очищення від опадів лугу.

У ємності 72 накопичувача конденсату розташований вакуум-насос 73. Аератор 64 ємності електролізера 7 з'єднаний з компресором 74, виконаним з можливістю подачі стисненого повітря в ємність електролізера 7 для проведення аерації електроліту, відриву бульбашок водню і кисню від води і подачі кисню в форсунку 57 парогенератора 5, а водню - в плазмотрон 13 камери 11. Ємність конденсатора 6 пара містить змійовик 75, з'єднаний трубкою 76 з паровою турбіною 9 і з ємністю 72 накопичувача конденсату. У ємностях 6 і 72 на належному рівні розташований регулятор 77 рівня рідини, з'єднаний з електричним магнітом 78 за допомогою електричного кола. Електричний магніт 78 розташований в клапані 79. Клапан 79 складається з сферичної увігнутою камери 80, виготовленої з бронзи, в верхньому підставі камери 80 розташований електричний магніт 78, в нижньому підставі камери 80 - отвір 81. У камері 80 розташований кулька 82, виготовлений з нержавіючої стали. Клапан 79 встановлений у водопровідній мережі 83. Ємність 72 містить перегородку 84, що розділяє ємність на секції 85 і 86. У секції 85 розташований конденсат без домішок свіжої води, конденсат призначений для електролізу води на водень і кисень. У секції 86 міститься конденсат з домішкою свіжої води. Секція 85 з'єднана з ємністю електролізера 7 за допомогою конденсатопроводу 87 і електричного насоса 63. Секція 86 ємності 72 з'єднана зі змійовиком 8 парогенератора 5 за допомогою електричного насоса 88 і конденсатопроводу 89.

Ємність конденсатора 6 з'єднана замкнутим циклом з нагрівальними радіаторними батареями 90 і душовою установкою, краном через теплообмінник 91 і електричний насос 92, розташовані в житлових, громадських і виробничих будівлях або теплицях, або оранжереях, за допомогою водопровідних труб 93 і електричних насосів 94. На водопровідних трубах 94 встановлені вентилі 95. у літній період, коли обігрів квартир і громадських будівель буде не потрібен, вода буде охолоджуватися в градирні 96 за допомогою водопровідних труб 97 і електричного насоса 98.

Парогенератор 5 містить трубу 99 для видалення диму і газу. Парова турбіна 9 містить корпус 100, камеру свіжої пари 101, розвантажувальний поршень 102, з'єднувальний паропровід 103, барабан ротора 104, робочі лопатки 105, направляючі лопатки 106. Електрод, катод 32 і анод 33 забезпечені електричними перемикачами 67, 68, 70,71, виконаними з можливістю перемикання електричних ланцюгів для зміни напрямку електричних зарядів на електродах 32 і 33. Електролізер 7 може бути виконаний у другому варіанті. Другий варіант відрізняється тим, що електроди 32 і 33 виконані у формі пластин з нержавіючої сталі.

Електролізер 7 може бути виконаний в третьому варіанті. Третій варіант такої ж, як перший варіант, відрізняється від нього тим, що електролізер виконаний у формі прямокутної батареї 107, що містить щеткообразние електроди 32 і 33, де на крайніх пластинах 51 встановлені вольфрамові голки 52 тільки з одного боку. Центральний електрод містить голки 52 з двох сторін. Ця пластина 51 служить одночасно і перегородкою, виконана з можливістю вільного переміщення іонів, але перешкоджає змішуванню водню і кисню. Батарея 107 може містити кілька секцій. Всі секції водню з'єднані між собою і плазмотроном 13 за допомогою газогону 60. Всі секції кисню з'єднані між собою і форсунках парогенератора 5 за допомогою газогону 58.

Електролізер 7 може бути виконаний в четвертому варіанті. Четвертий варіант такої ж, як перший варіант, відрізняється від нього тим, що ємність електролізера 7 і електроди 32 і 33 виконані циліндричної форми, встановлені і жорстко закріплені коаксильного один до одного.

Електролізер 7 може бути виконаний в п'ятому варіанті. П'ятий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що електролізер 7 виконаний у формі циліндричної батареї 108. Всі секції кисню з'єднані між собою і форсунках за допомогою газогону 58, а всі секції водню з'єднані між собою і плазмотроном 13 за допомогою газогону 60.

У ємності 72 в верхньому підставі розташований вакуум-регулятор 109. Електричний генератор може бути виконаний в шостому варіанті. Шостий варіант такої ж, як 1-5 варіанти, відрізняється від них тим, що трубопровід 10 за допомогою тройніковой муфти з'єднаний з паровою турбіною 9, другий рукав трубопроводу 10 з'єднаний з камерою іонізації 11, виконаний з можливістю комбінованого використання пара, частина пара переміщається в парову турбіну 9 без іонізації, інша частина пара іонізується в камері 11 за допомогою плазмотрона 13.

Електричний генератор може бути виконаний в сьомому варіанті. Сьомий варіант такої ж, як 1-6 варіанти, відрізняється від них тим, що труба для видалення газів парогенератора 5 з'єднана з циклоном 19 плазмотрона 13 в камері іонізації 11.

Пристрій працює наступним чином. Відкриваємо вентилі 59 і 61 в газопроводах 58 і 60. Замикаємо електричний ланцюг, що живить електричні насоси 88 63, 92, 94 або 98, компресор 74, плазмотрон 13, соленоїди 17, реле часу 44, вакуум-насос 73, котушку запалювання 23, електроди 32 і 33. Компресор 74 переміщує стиснене повітря по трубці в ємність електролізера 7, в трубку аератора 64, стиснене повітря виходить через отвори трубки між електродами 32 і 33. у процесі електролізу вода розкладається на водень і кисень, які виділяються в воді у вигляді бульбашок . Стиснене повітря переміщається від низу до верху через шар електроліту, поглинає бульбашки водню і кисню, відриває їх від води і переміщує їх в форсунку 57 парогенератора 5 під тиском компресора 74. Котушка запалювання 23 підпалює газову суміш палива за допомогою електричної іскри. При горінні повітряно-киснева суміш створює факел вогню в форсунки 57. Крім кисню, який надходить від електролізу води, додатково до цього обсягу 21% кисню надходить з потоком повітря через компресор 74. Факел вогню нагріває змійовик труб 8, по яких циркулює вода, вода нагрівається і перетворюється на пару. Пар переміщається в камеру 11 іонізації.

Робочий газ-водень і стиснене повітря подаються компресором 24 в циклон 19 плазмотрона 13 по спіральних каналах циклону 10. В результаті цього відбувається газовий вихор. Газовий вихор, проходячи між двома електродами під дією магнітного поля соленоїдів, перпендикулярного площині сопла, змушує струмовий канал дуги безперервно обертатися, огинаючи анодное кільце, під впливом стиснутого повітря і аргону утворюється газовий вихор, що обдуває стовп дуги, більш холодний газ під дією відцентрових сил відтісняється до стінок камери, ізолюючи їх від контакту з дугою, при цьому відбувається стабілізація дуги газової "закручуванням". Проходячи через сопло, водень, стиснене повітря, що містить азоту 78,1%, аргону 0,9%, молекули газу іонізуються обертовим ділянкою дуги, водень, азот, аргон, гелій перетворюються в плазму в дуговому розряді між тугоплавким катодом, виготовленим з вольфраму, і водоохолоджуваним мідним анодом, виконаним у вигляді вузького кільця-сопла за допомогою соленоїда. 21% кисню згорає в плазмової дузі.

Парові трубки 10, що містять сопла 12, можуть працювати в таких случаях: пар переміщається по паропроводу 10 через сопло 12, які спрямовані на плазмову струмінь в центр полум'я перпендикулярно осі плазмового струменя. При зіткненні парів води з плазмою під дією високої температури плазми і електромагнітного поля водяна пара іонізується, в результаті цього відбувається відрив від молекул водяної пари одного або декілька електронів, у газі виникають вільні носії зарядів, частково руйнуються молекулярні та іонні зв'язку і електростатичне тяжіння іонів в воді, пари води мають новими властивостями, електропровідністю, більш схильні до приелектролізі розщепленню парів води на водень і кисень.

Парові трубки 10 з соплами 12 можуть працювати в другому варіанті. Другий варіант такої ж, як перший, відрізняється від нього тим, що паропровід 10 забезпечений колектором 28. Від колектора 28 розгалужується мережа парових трубок 10 з соплами 12, які встановлені в камері 11, направлені в центр перпендикулярно осі плазмового струменя з різних сторін. При цьому відбувається зіткнення пари води з плазмою з усіх боків і іонізація пара.

Парові трубки 10 з соплами 12 можуть працювати в третьому варіанті. Третій варіант такої ж, як другий варіант, відрізняється від нього тим, що трубки паропроводів 10 з усіх боків спрямовані на плазмову струмінь під гострим кутом нахилу до її осі. При цьому плазмовий струмінь обдувається водяною парою, відбувається іонізація пара.

Парові трубки 10 з соплами 12 можуть працювати в четвертому варіанті. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що всі трубки паропроводів 10 зігнуті в одну сторону. При цьому відбувається вплив сили пара на плазмову струмінь, що приводить до посилення завихрення плазмового струменя. Відбувається іонізація пара.

Парові трубки 10 з соплами можуть працювати в п'ятому варіанті. П'ятий варіант такої ж, як 3-4 варіанти, відрізняється від них тим, що трубки паропроводів 10 з соплами 12 спрямовані уздовж стін камери 11.

Парові трубки 10 з соплами 12 можуть працювати в шостому варіанті. Шостий варіант такої ж, як 2-3 варіанти, відрізняється від них тим, що камера 11 забезпечена рефлектором 29 плазмового струменя і пара. Відбивач 29 розташований між стінками камери 11 і плазмовим струменем.

Відбивач 29 виконаний двухстенной з мідних пластин у формі циліндрів, або овалу, або конуса. Відбивач 29 забезпечений котушкою індуктивності 26, жорстко закріпленої на його стіні. У міжстінний простір відбивача 29 підводиться водяна пара, який, переміщаючись через міжстінний простір, додатково нагрівається і надходить під гострим кутом нахилу на плазмову струмінь. При цьому відбувається додаткова закрутка плазмового струменя і пара. Kaтушкa індуктивності 30 створює магнітне поле, обертаючи плазмову струмінь додатково, крім цього, струмені пари спрямовані під певним кутом нахилу, впливають на струмінь плазми, прискорюючи її обертання. Під дією відцентрової сили водяна пара при іонізації відтісняється і витісняється до стінок відбивача 29, що запобігає контакт з плазмовим струменем.

Парові трубки 10 з соплами 12 можуть працювати в сьомому варіанті. Сьомий варіант такої ж, як перший варіант, відрізняється від нього тим, що водяна пара подається через трубку катода 15. Сопло 12 розташоване на кінці трубки катода 15. Водяна пара подається через вольфрамовий катод 15 в центр плазмового струменя. При високій температурі плазми і впливі магнітного поля під дією відцентрових сил пари води змішуються з плазмою і витісняються нею за межі струменя. При цьому відбувається активна іонізація водяної пари. Пари води не дозволяють розплавитися катода 15.

Парова трубка з соплом 12 може працювати в восьмому варіанті. Восьмий варіант такої ж, як сьомий варіант, відрізняється від нього тим, що частина пара подається через трубчастий катод 15, а частина пара - через колектор 28 на парові трубки 10. При цьому відбувається активна іонізація водяної пари.

Іонізований пар переміщається в парову турбіну, маючи дуже високу температуру і великий тиск, отримане від компресора 24, плазмотрона 13 від плазмового струменя і процесу іонізації пара. Пар переміщається в парову турбіну 9 з тиском Р 1 і швидкістю З О. Пара поступає в отвір 101 камери свіжої пари. Тиск пари падає на рухомі і нерухомі вінці робочих лопаток 105 і напрямних лопаток 106, а швидкість зростає на нерухомих і спрацьовується на рухомих вінцях з тиском Р 2 і швидкістю З У. Пар залишає турбіну 9 через вихлопної патрубок і переміщається в змійовик 75 конденсатора 6. Так тиск пара до і після вінців не дорівнює. Барабан 104 з великою силою прагне до руху вздовж осі, щоб врівноважити цю силу в турбіні 9, в якій встановлений розвантажувальний поршень 102. Різниця зусиль від тиску пари на поршень з обох сторін врівноважує барабан 104 і призводить в роботу електричний генератор 1, що перетворює механічну енергію в електричну.

Електрична енергія по дротах переміщається до споживачів міст і сіл. Тиск і температура пара води - це основні параметри парової турбіни. Чим вище параметри на вході в турбіну і нижче вони на виході з турбіни 9, тим більше енергії пара використовує турбіна 9. Щоб знизити їх на виході з турбіни 9, пар не випускають на повітря, а направляють його в змійовик 75 конденсатора 6, охолоджений пар перетворюється в конденсат, переміщається в накопичувальну ємність 72. ємність 72 забезпечена вакуум-насосом 73 і вакуум-регулятором 108. у ємності 72 утвориться знижений тиск повітря, видаляються всі бульбашки повітря, знижується тиск на виході. Щоб підвищити тиск на вході, компресором подається стиснене повітря в циклон плазмотрона 13, в камеру іонізації 11, а і водень подається в циклон плазмотрона 13.

Труби змійовика 75 омиваються холодною водою в конденсаторі 6. У Кондесатор 6 вода циркулює через труби 93 нагрівальної радіаторної батареї 90 за допомогою електричного насоса 94. Радіаторні батареї 90 розташовані в житлових, громадських і промислових будівлях, теплицях, оранжереях. У конденсаторі 6 пар і конденсат циркулюють по малому колу, вода - за великим замкнутим колом. Пара з парогенератора 5 перемішається по паропроводу 10 в камеру 11, водяна пара іонізується плазмовим струменем за допомогою плазмотрона 13. При цьому частково руйнуються і розслабляються молекулярні та іонні зв'язку, частково руйнуються і розслабляються електростатичні тяжіння іонів в парах води, відбувається відрив від молекул води одного або кілька електронів, створення вільних носіїв зарядів, часткове звільнення і спалювання дейтерію. Крім цього, компресор 24 подає стиснене повітря і інертний газ для обдування плазмового струменя, в результаті цього робочий газ-водень, азот, аргон, гелій перетворюються в плазму. При цьому створюється висока енергія, яка використовується паровою турбіною, відпрацьований пар з парової турбіни 9 переміщається в змійовик 75 конденсатора 6. У конденсаторі 6 пари води охолоджуються і переміщаються в накопичувальну ємність 72 за допомогою електричного насоса 88 конденсатопроводу 89. Конденсат переміщається в початкове положення в парогенератор 5. Так здійснюється циркуляція в малому замкнутому колі пара і конденсату.

У великому замкнутому колі вода циркулює з ємності конденсатора 6, переміщається по водопроводу 93 через теплообмінники 91 і електричні насоси 92, нагрівальні радіаторні батареї 90, або панелі, або конвектори, і насоси 94, розташовані в житлових, громадських або промислових будівлях, в теплицях, оранжереях.

Тепло в опалюваних приміщеннях передається гарячою водою через теплообмінники 91 і нагрівальні радіаторні батареї 90, там вода охолоджується і переміщається в початкове положення в ємність конденсатора 6 за допомогою електричного насоса 94, 92 і водопровідних труб 97 або вода циркулює по водопроводу 93 через душову установку, градірню 96 за допомогою електричного насоса 98 і труб 97 і переміщається в початкове положення в ємність конденcaтopa 6. Як тільки рівень води в ємності 6 і 72 зменшиться нижче передбачених меж, регулятор 109 спрацьовує і замикає електричний ланцюг, що живить електричний магніт 79. Під дією електромагнітного поля кулька 82 переміщається в верхнє підставу, отвір 81 клапана відкривається, вода переміщається через отвір 81 в ємність конденсатора 6 або в секцію 86 ємності 72. Після наповнення ємності 6 або 72 до належного рівня регулятор 77 спрацьовує і розмикає електричний ланцюг, що живить електричний магніт 78. магнітне поле зникає, кулька 82 від власної ваги переміщається в початкове положення в нижнє підставу і закриває отвір 81. Дистильована вода (конденсат) переміщається в секцію 85 ємності 72, після наповнення вона переливається через стінку 84 в секцію 86. у секції 86 на різних рівнях встановлені регулятори рівня 77, які автоматично підтримують рівень рідини. У секції 85 ємності міститься конденсат без домішки свіжої води, призначений для подачі в ємність електролізера 7 для електролізу води. У секції 86 ємності 72 вода змішується з конденсатом і переміщається в змійовик 8 парогенератора 5. Вакуум-насос 73 і вакуум-регулятор 109 автоматично підтримують належний рівень вакууму для поліпшення роботи парогенераторами парової турбіни 9. Електроди 32 і 33 можуть працювати на різних режимах, в декількох варіантах.

Перший варіант. Замикаємо електричне коло, що живить електроди 32 і 33 з джерелом змінного струму 22 через електромашинні перетворювач струму 65 (фіг.11) електричними перемикачами 66 і 67. При цьому відбувається перетворення змінного струму в постійний струм при номінальній напрузі.

Електроди 32 і 33 можуть працювати в другому варіанті. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що відбувається замикання електричного кола електродів 32 і 33 з джерелом пeрeменного струму 22 через електромашинні перетворювач 65 і датчик електричних імпульсів 69 за допомогою електричних перемикачів 66, 68. При цьому відбувається перетворення змінного струму в постійний струм і створення електричних імпульсів на електродах 32 і 33 з електрогідравлічним ефектом при номінальній напрузі електричного струму.

Електроди 32 і 33 можуть працювати в третьому варіанті. Третій варіант такої ж, як перший варіант, відрізняється від нього тим, що при замиканні електричного кола за допомогою перемикачів 66 і 70 електродів 32 і 33 з джерелом змінного струму 22 через електромашинні перетворювач 65 струму і датчик електричних імпульсів 69 відбувається перетворення змінного струму в постійний ток, струму низької напруги - в струм високої напруги і створення високовольтних електричних імпульсів. При проходженні постійного електричного струму в електродах 32 і 33 проходять електрохімічні процеси в електроліті: позитивно заряджені іони-катіони рухаються до катода, а негативно заряджені іони-аніони - до анода. Іонізована дистильована вода, що пройшла багаторазовий процес пароутворення, іонізації і конденсації має новими властивостями: електропровідністю і електростатичним притяганням іонів у воді. При цьому вода розкладається на водень і кисень в формі бульбашок. Стиснене повітря з компресора 74 переміщається через аератор-каталізатор 64, через перфоровані отвори трубок, в нижньому підставі ємності 7 над електродами 32 і 33 переміщається через шар рідини від низу до верху, своїми бульбашками поглинає бульбашки водню і кисню, відриває їх від води і переміщує кисень в форсунку 57 парогенератора 5, а водень - в плазмотрон 13 камери іонізації 11. Регулювання подачі палива виробляють за допомогою вентилів 59 і 61.

Періодично через певний відрізок часу 44 спрацьовує і розмикається електричний ланцюг, що живить соленоїд 41. Під дією зусилля пружини 43 шток 40 переміщається в циліндрі 37, переміщаючи поршень 38. При цьому дозована порція рідкої лугу (їдкого натрію або їдкого калію) переміщається з циліндра 40 дозатора 35 по трубці 36 з ємності 34 в ємність електролізера 7. у процесі електролізу іони вільно переміщаються через вікно 54 перегородки 53, утруднюється змішування водню і кисню над поверхнею рідини. За допомогою електричних перемикачів 67, 68, 70, 71 через певний відрізок часу проводять переключення електричних ланцюгів для зміни напрямку електричного струму в електродах 32 і 33. Перед перемиканням електричного струму зупиняють paбот електролізера, за допомогою вентилів змінюють напрямок переміщення водню і кисню по трубах 58 і 60, потім проводять замикання - переключення електричних ланцюгів за допомогою електричних перемикачів 67, або 68, або 70, або 71.

Прискорення процесу електролізу відбувається за допомогою каталізатора 64, виконаного у формі перфорованої трубки, виготовленої з нікелю, паладію. Електроліт контактує з каталізатором 64, при цьому змінюється швидкість хімічної реакції. Каталізатор вступає в проміжне взаємодія з електролітом. Каталізатор 64 до кінця відновлює свій склад і дозволяє проводити хімічні реакції з високими швидкостями при невеликих температурах. Стиснене повітря, що подається компресором 74, переміщує кисень в форсунку за допомогою газопроводу 58. У складі повітря міститься кисню за об'ємом 21%, по вазі 23,1% від всього складу. Весь кисень згорає в форсунки 57 парогенератора 5, нагріваючи воду в змійовику 8 парогенератора. Далі всі операції повторюються. Як тільки рівень води в ємності 7 зменшиться нижче передбаченого рівня, регулятор 52 спрацьовує і замикає електричний ланцюг, що живить електричний насос 63. Електричний насос 63 переміщує іонізовану дистильовану воду з ємності 72 в ємність 7. Як тільки рівень води в ємності 7 підніметься до заданого рівня , регулятор рівня 52 спрацьовує і розмикає електричний ланцюг, що живить електричний насос 63. Подача води припиняється.

Електролізер 7 може працювати в другому варіанті. Другий варіант такої ж, як перший, відрізняється від нього тим, що електроди 32 і 33 виконані у формі пластин.

Електролізер може бути виконаний в третьому варіанті. Третій варіант такої ж, як перший варіант, відрізняється від нього тим, що електролізер виконаний у формі прямокутних батарей 107, що містять щеткообразние електроди 32 і 33, де на крайніх пластинках 51 встановлені вольфрамові голки 52 тільки з одного боку, нейтральний електрод містить голки з двох сторін. Центральна пластина є одночасно і перегородкою, виконана з можливістю вільного переміщення іонів, але перешкоджає змішуванню водню і кисню. Батарея 107 може містити дві і більше секцій. Секції водню з'єднані між coбoй і плазмотроном 13 за допомогою газогону 56. Секції кисню з'єднані між собою і форсунках 57 парогенератора 5 за допомогою газогону 58.

Електролізер може працювати в четвертому варіанті. Четвертий варіант такої ж, як перший варіант, відрізняється від нього тим, що ємність електролізера 7, електроди 32 і 33 і перегородки 53 виконані циліндричної форми, встановлені коаксильного один одному.

Електролізер 7 може працювати в п'ятому варіанті. П'ятий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що електролізер 7 виконаний у формі циліндричної батареї 108, що містить кілька секцій. Секції кисню з'єднані між собою і форсунках 57 за допомогою газогону 58, секції водню з'єднані між собою і плазмотроном 13 за допомогою газогону 60.

Електричний генератор може працювати в шостому варіанті. Шостий варіант такої ж, як 1-5 варіанти, відрізняється від них тим, що труба 10 за допомогою тройніковой муфти розділена на два рукави (на кресленні не показано), один рукав труби 10 з'єднаний з паровою турбіною 9, інший - з камерою іонізації 11 і виконаний з можливістю комбінованого використання пара, частина пара переміщається в парову турбіну 9 без іонізації, інша частина іонізується в камері 11 за допомогою плазмотрона 13. Регулювання кількості подаваного пара здійснюють за допомогою вентилів.

Електричний генератор може працювати в сьомому варіанті. Сьомий варіант такої ж, як 1-6 варіанти, відрізняється від них тим, що в камері згоряння парогенератора 5 згорає весь кисень, що надійшов з ємності електролізера 7 і кисень 21% від об'єму повітря. Азот (78% від обсягу) повітря не підтримує горіння, залишається інертним (Політехнічний словник. - М., 1976, с. 19). Гази з парогенератора 5 за допомогою насоса і труб (на кресленні не показано) переміщаються в циклон 19 плазмoтрона 13. У циклон 13 подається водень з ємності електролізера 7 і гази з парогенератора 5, 78% азоту від обсягу, 0,9% аргону і інші інертні гази. Гази азот, аргон та інші інертні гази обдувають струмінь плазми і перетворюються в плазму (Політехнічний словник. - М., 1976, с. 361). При цьому підвищується ефективність використання палива.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Політехнічний словник. - М., 1976, С.579, 346, 36.

2. Велика радянська енциклопедія. 5-е изд., Т.19, с.606

ФОРМУЛА ВИНАХОДУ

Електричний генератор, що містить ротор, статор, обмотки, обмотки в, які наводиться ЕРС, парову турбіну, парогенератор, конденсатор пари, компресор, який відрізняється тим, що пристрій забезпечений електролізером води, що містить щеткообразние електроди, розташовані у вертикальній площині паралельно один одному, голками, спрямованими один на одного, що містять належний зазор, електроди встановлені в прямокутну або циліндричну ємність коаксиально один одному, на дні ємності електролізера встановлена ​​перфорована трубка аератор-каталізатор, трубка з'єднана з компресором і виконана з можливістю переміщення стисненого повітря в ємність електролізера для відриву атомів водню і кисню від води, переміщення кисню в форсунку парогенератора, водню - в плазмотрон камери іонізації парів води, ємність електролізера з'єднана вхідний трубкою з секцією ємності накопичення конденсату, через конденсатопровод, електричний насос і з ємністю рідкої лугу через дозатор, забезпечений соленоїдом і реле часу, ємність електролізера з'єднана з плазмотроном, розташованим в камері іонізації за допомогою трубки, виконана з можливістю подачі водню в плазмотрон, плазмотрон з'єднаний з компресором, ємність електролізера з'єднана з форсункою парогенератора виконана з можливістю подачі кисню в форсунку, камера іонізації забезпечена плазмотроном, відбивачем, колектором і паровими трубками, розташованими під різним кутом нахилу, спрямованими на плазмову струмінь, виконаними з можливістю часткового руйнування і розслаблення молекулярних і іонних зв'язків і електростатичного притягання іонів у воді, відрив від молекул водяної пари одного або декількох електронів, створення вільних носіїв зарядів, часткового вивільнення дейтерію і його спалювання для створення високої енергії для харчування парової турбіни електричного генератора, електроди електролізера з'єднані з джерелом змінного струму через електромашинні перетворювач, датчик електричних імпульсів і перемикачі виконані з можливістю роботи електродів на різних режимах: на постійному електричному струмі при номінальному напрузі; на пульсуючому постійному струмі при номінальному напрузі; на постійному електричному струмі при високій напрузі; при пульсуючому постійному струмі при високій напрузі і зміні напрямку електричного струму на електродах.
