ВИНАХІД
Патент Російської Федерації RU2177081
СПОСІБ акумулювання ПРИРОДНОГО ЕНЕРГІЇ - СОНЯЧНОЇ, ВІТРОВОЇ І ВОДНОГО
Ім'я винахідника: Миколаїв Олександр Ілліч
Ім'я патентовласника: Миколаїв Олександр Ілліч
Адреса для листування: 428900, Чуваська Республіка, г.Новочебоксарск, вул. Паркова, 21, кв.21, А.І. Миколаєву
Дата початку дії патенту: 1999.05.31
Винахід відноситься до області геліо- і вітроенергетики, а саме до пристроїв накопичення і збереження енергії. Технічний результат, що полягає в забезпеченні процесу акумулювання природної енергії - сонячної, вітрової - без втрат енергії в часі і збільшенні обсягу акумульованої природної енергії за рахунок акумулювання додатково водної енергії, досягається за рахунок того, що в способі акумулювання природної енергії - сонячної, вітрової та водної , що включає в себе нагрів теплоносія (води) шляхом перетворення сонячної та вітрової енергії в теплоту, відповідно до винаходу здійснюється нагрів теплоносієм органічної речовини в метантенке, що виділяє при цьому горючий газ, накопичення і збереження пального газу в герметичній ємності, а й додатково здійснюється перетворення водної енергії в теплоту і нагрівання нею використовуваного теплоносія.
ОПИС ВИНАХОДИ
Винахід відноситься до області геліо- і вітроенергетики, а саме до пристроїв накопичення і збереження енергії.
Відомо пристрій для використання геотермальної енергії, що містить резервуар стисненого газу, видобувних і нагнітальних свердловини, біогазову установку з реакційної камерою і газосборником, компресор і зворотний клапан (див. SU, 1638489 A1, кл. F 24 J 3/08, 30.03.1991) .
До недоліків пристрою відносяться складність управління і низька економічність за рахунок недовикористання геотермального теплоносія в системі.
Відома теплова ветроустановка, що містить вітродвигун з осьовим ветроколесом, бак теплогенератора і приєднані до баку вхідний і вихідний патрубки, пов'язані між собою трубопроводом, кожух у вигляді обичайки, регулятор температури (див. SU, 1064039 A, кл. F 03 D 9/00, 30.12.1983).
До недоліків установки відносяться низька ефективність перетворення енергії вітру в теплову і недостатня надійність.
Відома геліоветровая установка, яка реалізує спосіб акумулювання природної енергії - сонячної, вітрової та водної, що включає в себе нагрів теплоносія (води) шляхом перетворення сонячної та вітрової енергії в теплоту (див. SU, 1151785 A, кл. F 03 D 9/00, 23.04 .1985), за сукупністю суттєвих ознак прийнята за найближчий аналог (прототип) винаходу.
До недоліку установки відноситься низька ефективність, оскільки через кінцевої величини тепловтрат теплоносія (води) через огороджувальні конструкції (баки, резервуари) запасається енергія (теплова) з часом втрачається.
Технічний результат, що полягає в забезпеченні процесу акумулювання природної енергії - сонячної, вітрової - без втрат енергії в часі і збільшенні обсягу акумульованої природної енергії за рахунок акумулювання додатково водної енергії, досягається за рахунок того, що в способі акумулювання природної енергії - сонячної, вітрової та водної , що включає в себе нагрів теплоносія (води) шляхом перетворення сонячної та вітрової енергії в теплоту, відповідно до винаходу здійснюється нагрів теплоносієм органічної речовини в метантенке, що виділяє при цьому горючий газ, накопичення і збереження пального газу в герметичній ємності, а й додатково здійснюється перетворення водної енергії в теплоту і нагрівання нею використовуваного теплоносія.

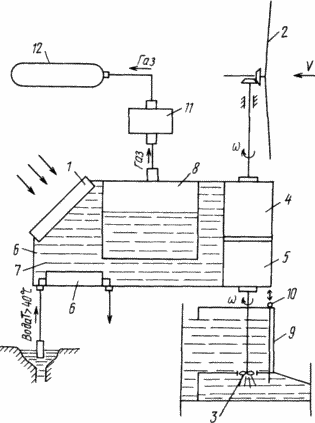

На кресленні зображена технологічна схема акумулювання природної енергії - сонячної, вітрової та водної.
 |
Спосіб акумулювання природної енергії - сонячної, вітрової та водної - здійснюється за допомогою сонячного колектора 1 (СК), ветротеплогенератора 2 (ВТГ), гідротеплогенератора 3 (ГТГ), теплонагреватель 4 ветротеплогенератора 2 (НВТГ) і теплонагреватель 5 гідротеплогенератора 3 (НГТГ), ємності 6 з теплоносієм 7, метантенка 8, проточного каналу 9 з регулюючим стік води затвором 10, обладнання 11 для компрессирования газу, ємності 12 для зберігання газу. Гідротеплогенератор 3 (ГТГ) встановлюється на гідротехнічних спорудах, наприклад греблі або обвідному каналі водосховища (не показані), в які вбудовуються проточний канал 9 з гідротурбіною (не відображено) і затвором 10. Принцип роботи вітро- і гідротеплогенераторов 2 і 3 ідентичний і полягає в перемішуванні рідини в теплонагреватель 4 і 5 лопатевими мішалками, які приводилися в обертання від валів вітродвигуна вітрогенератора 2 і гідротурбіни (не відображено) гідротеплогенератора 3. При цьому внаслідок внутрішнього тертя рідина нагрівається. Акумулювання природної енергії відбувається наступним чином. У початковому стані метантенк 8 завантажується органічною речовиною, наприклад тваринницькими стоками або рослинними залишками в суміші з водою, ємність 6 заповнюється теплоносієм 7 - водою, а затвор 10 проточного каналу 9 прикривається для заповнення води в каналі. |
При наявності сонячної і вітрової енергії, або однією з них, відбувається нагрів теплоносія 7 ємності 6 від (СК) 1 і (НВТГ) 4 і за допомогою теплообміну органічної речовини в метантенке 8, що викликає виділення газу, що складається з метану і вуглекислого газу. За допомогою обладнання компрессирования 11 виділяється з метантенка 8 газ надходить в герметичну ємність 12, де накопичується і зберігається без втрат енергії.
Для підтримки необхідної температури в метантенке 8 при тривалій відсутності і сонячної і вітрової енергії передбачається компенсація їх водної енергією, для чого за допомогою відкриття затвора 10 включається в роботу (ГТГ) 3. У періоди сонячної і вітрової активності затвор 10 прикривається, забезпечуючи накопичення потенційної водної енергії для подальшого його використання.
ФОРМУЛА ВИНАХОДУ
Спосіб акумулювання природної енергії - сонячної, вітрової та водної, що включає в себе нагрів теплоносія (води) шляхом перетворення сонячної та вітрової енергії в теплоту, що відрізняється тим, що здійснюється нагрів теплоносієм органічної речовини в метантенке, що виділяє при цьому горючий газ, накопичення і збереження пального газу в герметичній ємності, а й додатково здійснюється перетворення водної енергії в теплоту і нагрівання нею використовуваного теплоносія.
Версія для друку
Дата публікації 15.02.2007гг
