ВИНАХІД
Патент Російської Федерації RU2223617

СПОСІБ бездротової передачі ЕЛЕКТРОЕНЕРГІЇ

Ім'я винахідника: Терехов Анатолій Костянтинович; Радін Сергій Олексійович
Ім'я патентовласника: Терехов Анатолій Костянтинович; Радін Сергій Олексійович
Адреса для листування: 109457, Москва, вул. Федора Полєтаєва, 2, корп.1, кв.49, С.А. Радін
Дата початку дії патенту: 2002.02.12

Винахід відноситься до способів бездротової передачі електричної енергії і може бути використане як засіб передачі електричних зарядів без проводів. Спосіб полягає в отриманні безперервного потоку кульових блискавок, що мають спрямований політ в повітряному просторі, за якими утворюються струмопровідні канали, носіями зарядів в яких є гідратовані іони елементів, що містяться в атмосфері. Технічним результатом є можливість передачі електричної енергії в повітряному просторі на відстані без використання проводів.

ОПИС ВИНАХОДИ

Винахід відноситься до способів бездротової передачі електричної енергії і може бути використане як засіб передачі електричної енергії в наземному транспорті, авіації, морському транспорті, в різних галузях промисловості для наукових досліджень і т.д.

Відомі роботи Н. Тесла [1], [2], [3], [4], в основі яких лежить принцип дії трансформатора Тесла, названий його ім'ям "Трансформатор Тесла", який складається з двох котушок, первинної і вторинної, при " втрати індуктивного зв'язку ". Первинна котушка побудована з декількох витків дроту великого діаметра і вторинна з багатьох витків дроту меншого діаметру. На відміну від інших трансформаторів, тут немає ніякого феромагнітного ядра і таким чином взаємоіндукція між двома котушками - маленька. У первинній котушці застосовуються електричні хвилі високої інтенсивності, розряджаючи відповідний конденсор, спочатку заряджений до напруги кілька кіловольт. Робота здійснюється за допомогою пристрою іскрового проміжку. Іскровий проміжок налаштований так, щоб стріляти, як тільки напруга між конденсорні терміналами досягає певної величини. Коли іскровий проміжок знаходиться в провідному стані, конденсор і первинна котушка пов'язані послідовно, таким чином, формуючи RLC-ланцюг, в якій зроблені електричні коливання певної частоти. У вторинній котушці, яка і формує іншу RLC-ланцюг, і виробляються електричні коливання через індукції напруги. Частоти коливання обох ланцюгів визначено їх структурними параметрами. Для належного дії трансформатора дві RLC ланцюга (первинна і вторинна) повинні бути в резонансі, тобто їх частоти коливань повинні співпасти. Коли це трапляється, амплітуда коливання у вторинній котушці множиться, і трансформатор виробляє високу напругу на виході. На основі описаного винаходи на сьогоднішній день вдалося досягти спрямованої передачі радіосигналів і електричних коливань, але передача електроенергії великих потужностей так і не була здійснена через те, що технологія самого процесу не була розкрита автором повністю.

Відомий і спосіб отримання кульових блискавок [5].

Сутність відомого технічного рішення полягає в тому, що в повітряному просторі через водяну плівку розчину солей або водний розчин сполук з гетерокомплексамі, здатними до оборотних ланцюговим багатоелектронних або многопротонним переходах, пропускають електричний струм, який представляє собою розряд змінного струму потужністю 2-2,5 кВт і частотою 50-60 Гц при напрузі 220 В, до освіти світяться куль з щільністю енергій від 1 Дж / см ³ до 15 Дж / см ^3. Однак дане винахід не призначалося для передачі електроенергії, а служило для отримання кульових блискавок з повторюваними результатами в необхідних кількостях з метою зручності вивчення цього явища.

Відомо, що кульова блискавка є автономним тілом, що складається з речовини, при розкладанні якого виділяється енергія. Ця речовина називають неідеальної плазмою. Сама кульова блискавка може розглядатися як провідник, або проводить середа з щільністю повітря при температурі, близькій до кімнатної. Це середовище утворює окрему фазу в повітрі зі стійкою фазової кордоном і поверхневою енергією на межі поділу двох фаз. Провідник (у вигляді кульової блискавки) може знімати і розсіювати заряди з інших провідників (6).

Таким чином виникла потреба використовувати відомі властивості кульової блискавки як провідника для взаємодії з іншими провідниками для передачі електроенергії на відстань без проводів.

Найбільш близьким до заявленого є спосіб передачі електроенергії, описаний в роботах [1, 2, 3, 4]. Недоліком вищеописаних технічних рішень є те, що вони не призначені для безпосередньої передачі електроенергії, і вимагають великої кількості спеціальних перетворювальних пристроїв.

Технічне завдання полягає в створенні способу, який би дозволив безпосередньо передавати електричну енергію в повітряному просторі на відстань без використання проводів.

Технічний результат досягається за рахунок досягнення безперервного отримання кульових блискавок, що мають спрямований політ в повітряному просторі, за якими утворюються струмопровідні канали, носіями зарядів в яких є гідратовані іони елементів, що містяться в атмосфері.

Сутність заявленого технічного рішення полягає в тому, що передачу електричної енергії здійснюють шляхом безперервного впливу постійним електричним струмом на струмінь водного розчину гетерополікислот, здатних до оборотних ланцюговим багатоелектронних многопротонним переходах, що містять атоми вольфраму або молібдену, до освіти безперервного потоку заряджених частинок, які утворюють в повітрі проводить стовп плазми, при цьому сила струму обрана в межах 10-400 А при напрузі 100-10000 В.

Використання безперервного потоку заряджених частинок, що утворюють в повітрі стовп плазми, що представляє ланцюжок кульових блискавок, дозволяє передавати електричну енергію без проводів, так як веде себе як провідник, здатний безпосередньо впливати на електричні ланцюги і контакти.

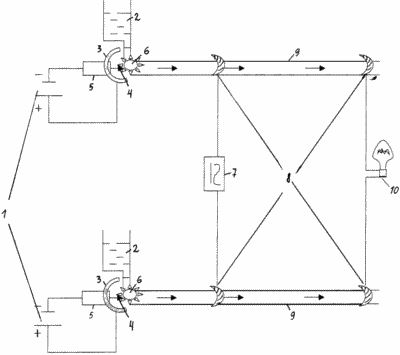

На кресленні представлений приклад пристрою відповідно до даного винаходу.

Пристрій містить два незалежних джерела живлення (1), резервуар з водним розчином гетерополікислоти (2), два незалежних пристрої для отримання кульових блискавок, кожне з яких складається з анода (3) і катода (4), а й ізолятора (5), встановленого на шляху кульових блискавок. Позицією (6) позначені кульові блискавки, позицією (7) - джерела живлення 220 В, позицією - (8) струмозйомники, позицією (9) - потік кульових блискавок, що утворюють проводить стовп неідеальної плазми.

Робота такого пристрою здійснювалася наступним чином: постійний електричний струм, який забезпечували два незалежних джерела живлення (1), пропускали через струмінь водного розчину гетерополікислоти 2-18 ряду, яка подавалася з резервуара (2), що містить в молекулі 18 атомів вольфраму і має хімічну формулу H ₆ P ₂ W ₁₈ O ₆₂ (ЦПК). Процес проводили як показано на кресленні одночасно в двох незалежних пристроях, що складаються з анода (3), виконаного з графіту, катода (4), виконаного з нержавіючої легованої сталі у вигляді вістря і ізолятора (5), виконаного з фторопласту. Коли струмінь розчину ЦПК замикала контакти анода і катода, утворювалися кульові блискавки (6) і спрямований ізолятором (5) потік заряджених частинок, що утворюють проводить стовп плазми (9). Сила постійного струму в ланцюзі пристроїв (1) при цьому становила близько 70 А при напрузі 200 В (електрофізичні параметри вимірювалися амперметром з шунтом і вольтметром постійного струму). Довжина потоку кульових блискавок склала приблизно 7 м. Розрахункова швидкість вильоту склала 0,006 км / с. Між потоками кульових блискавок, утворюють провідні стовпи плазми - відстань 5 м, обраний джерело змінного струму (7), 220 В, 6 А, частота 50-60 Гц (побутове напругу). Навколо проводять стовпів заряджених частинок, утворених потоками кульових блискавок розташували струмознімачі (8), виконані у вигляді металевих кілець таким чином, щоб потік заряджених частинок проходив крізь них. До першої парі було підведено побутове напругу 220 В, а до другої пари - електрична лампочка (10) на 25 Вт. Відстань між парами струмознімачів становило 3 м. При подачі побутового напруги і одночасній роботі пристроїв, що випускають заряджені частинки, ланцюг замикалася і лампа в цей момент починала горіти. При відключенні постійного струму від джерела живлення (1) потік заряджених частинок припинявся, ланцюжок розмикалася, ток, що виходить від пристрою 7, припинявся, лампа гасла.

Кульові блискавки, які утворюються в результаті безперервного впливу на струмінь водного розчину гетерополікислот постійного струму, утворюють відштовхуючись від ізолятора (5) направлений потік заряджених частинок, носіями зарядів в яких є гідратовані іони елементів, що містяться в атмосфері, а саме різних структур гідратованих іонів атомів водню (наприклад ланцюгові структури Н ₅ O _2, Н ₇ O _3, Н ₉ O _4. Необхідно відзначити і, що встановлення потоку заряджених частинок сприяє сила електростатичного притягання між кульовими блискавками, безперервно стікаючи з пристрою. Для стабілізації проводять стовпів можуть бути використані і інші відомі технічні засоби.

Даний спосіб дозволяє здійснити передачу електричної енергії на відстань без проводів і без використання спеціальних перетворювачів. Відстань передачі буде залежати від потужності джерел постійного струму, обраних матеріалів і потужності джерела струму (7) і різниці потенціалів, при якому буде відбуватися передача.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. http://ufo.knet.ru/proekt/00300/00700.shtml.

2. Tesla, Nikola, "Experiments with Alternate Currents of High Potential and High Frequency," IEE, London, Feb. 1892 reproduced in Nikola Tesla: Lectures * Patents * Articles (hereafter, LPA), published by the Nikola Tesla Museum, Nolit, Beograd, 1956, p. L-105.

3. Tesla, Nikola, "Famous Scientific Illusions," Electrical Experimenter, Gernsback Publications, Feb. 1919 року, pp. 692-694 ff.

4. http://skyzone.al. ru / tech / tesla_tr.shtmll.

5. Патент РФ 2168289, 7 Н 05 Н 1/00 ​​"Спосіб отримання кульових блискавок". 27.05.2001.

6. І. П.Стаханов "Про фізичну природу кульової блискавки", Москва, Вища школа, 1985.

ФОРМУЛА ВИНАХОДУ

Спосіб передачі електричної енергії без проводів, що відрізняється тим, що на струмінь водного розчину гетерополікислот, здатних до оборотних ланцюговим багатоелектронних і многопротонним переходах, що містять атоми вольфраму або молібдену, безперервно впливають постійним електричним струмом до освіти потоку заряджених частинок, які утворюють в повітрі проводить стовп плазми , при цьому силу струму вибирають в межах від 10 до 400 А при напрузі від 100 до 10000 В.

Версія для друку
Дата публікації 15.02.2007гг
