ВИНАХІД
Патент Російської Федерації RU2030132

ПРИСТРІЙ ДЛЯ ВИКОРИСТАННЯ АТМОСФЕРНОГО ЕЛЕКТРИКИ

Ім'я винахідника: Блескін Борис Іванович; Блескін Іван Борисович
Ім'я патентовласника: Блескін Борис Іванович; Блескін Іван Борисович
Адреса для листування:
Дата початку дії патенту: 1992.04.21

Використання: в пристроях атмосферного статичної електрики. Суть винаходу: пристрій містить приймальну антену, систему куполоподібних трібоелементов і розрядний елемент у вигляді голки, з'єднаної з нижнім трібоелементом, і заземленого диска. При впливі атмосферних явищ (бурі, дощ, сніг) на трібоелементах виникає додатковий заряд, який підвищує напруженість поля в розрядному елементі, ніж підвищується ефективність пристрою.

ОПИС ВИНАХОДИ

Винахід відноситься до фізики, зокрема до електротехнічним пристроїв для використання атмосферної електрики.

Відомо пристосування для використання атмосферної електрики, що містить конденсатор змінної ємності, до однієї з обкладок якого приєднані повітряна мережа і один з електродів іскрового розрядника, а до іншої обкладанні приєднані провід, що йде до землі, і другий електрод розрядника, причому між ним і заземленою обкладанням конденсатора включена котушка самоіндукції, в якій під час пробиття іскрового проміжку, викликаного зростанням напруги на конденсаторі під впливом атмосферної електрики, виникає змінний струм, індукуючий в котушці самоіндукції, пов'язаної магнітним потоком з котушкою.

Недоліком даного пристрою є низька ефективність за рахунок того, що використовується тільки різниця потенціалів між точкою знаходження антени приймального пристрою "волоті" і Землею, яка при реальних конструкціях підйомників антенного пристрою незначна.

Метою винаходу є підвищення ефективності за рахунок додаткового введення системи куполоподібних трібоелементов, які електризуються при впливі різних метеорологічних явищ (дощ, заметіль, пилові бурі, снігопад і т.д.).

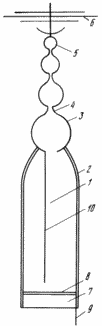

На кресленні представлена ​​конструкція пристрою.

Камера конденсатора 1 обмежена корпусом 2, по конфігурації виконаним у вигляді тіла обертання з конічною верхньою частиною. Корпус виготовлений з діелектрика (бетон, вапняк). На вершині корпусу 2 розміщений нижній металевий куполоподібний трібоелемент 3, який має довгий металевий "ніс" 4, на якому жорстко закріплені послідовно (за допомогою металевого "носа") з'єднані між собою куполоподібні трібоелементи, порожнини яких і камери повідомлені. На верхньому куполоподібної трібоелементе закріплена хрестоподібна антена 6, від кромки нижнього куполоподібного трібоелемента вертикально опускається голка 10. На підставі камери 7 розташований нижній дискообразний металевий електрод 8, що має заземлення 9.

Пристрій працює наступним чином

Куполоподібні трібоелементи, розташовані вертикально і з'єднані з антеною хрестоподібної форми, дозволяють при мінімальному обсязі створити максимальну поверхню для здійснення трібоелектрізаціі різними атмосферними факторами аналогічно електризації корпусів літальних апаратів. В результаті виникає різниця потенціалів між верхнім електрично зарядженою голчастим електродом і нижнім електродом.

У період хуртовин, дощу, гроз цей процес (накопичення електричних зарядів) значно посилюється за рахунок використання розвиненої поверхні куполів.

Наростання напруги між електродами і залежить і від висоти підйому верхнього електрода (з антеною і куполообразним трібоелементамі), так як _E z вертикальна складова електричного поля Землі становить до 200 В / м від поверхні Землі, збільшуючись в період збурень (дощ, заметіль, гроза) . Голка дозволяє максимально сконцентрувати напруженість поля для пробою розрядного проміжку.

Винахід дозволяє підсилити накопичення електричних зарядів з атмосфери і, отже, створити більш високу напругу між електродами, тобто посилити ефективність.

Корпус з діелектрика не обмежується функціональною роллю підйомника антени і куполоподібних трібоелементов, а здійснює захист зовнішніх електричних перешкод, посилює безпеку експлуатації.

ФОРМУЛА ВИНАХОДУ

ПРИСТРІЙ ДЛЯ ВИКОРИСТАННЯ АТМОСФЕРНОГО ЕЛЕКТРИКИ, що включає приймальний блок з антенним елементом, сполученим струмопроводом з розрядним елементом, що відрізняється тим, що приймальний блок містить виконану нижче антенного елемента систему орієнтованих вертикально і сполучених між собою проводять куполоподібних трібоелементов, до крайки нижнього з яких приєднаний голчастий електрод розрядного елемента, а інший його електрод виконаний у вигляді заземленого металевого диска.
