ВИНАХІД
Патент Російської Федерації RU2126891

СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРОЕНЕРГІЇ НА ОСНОВІ свердловин МЕТАНООТСОСА
І ГАЗИФІКАЦІЇ ВУГІЛЛЯ

Ім'я винахідника: Васючков Юрій Федорович; Воробйов Борис
Ім'я патентовласника: Васючков Юрій Федорович; Воробйов Борис
Адреса для листування: 107392 Москва, Б.Черкізовская вул., 9, корп.3, кв.31 Васючкову Юрію Федоровичу
Дата початку дії патенту: 1996.04.19

Винахід призначений для прямого (на місці залягання вугільних пластів) отримання електричної енергії по синтезованої ресурсозберігаючої технології при експлуатації метаноносності родовищ з енергетичним вугіллям. Спосіб здійснюють шляхом спільного метаноотсоса і свердловини гідровидобутку з подальшою газифікацією водовугільній пульпи на поверхні і використанням генераторного газу в суміші з метаном для вироблення електроенергії на парогазових установках, що працюють з комбінованого циклу. Свердловини використовують послідовно, в тому числі і для некондиційних запасів вугілля. Технологія забезпечує підвищення ефективності використання теплової енергії, укладеної у вугільній товщі родовища, за рахунок спільного використання теплосодержания метану і генераторного газу, які виходять бесшахтной способом в результаті єдиного технологічного процесу метаноотсоса і газифікації вугілля. Підвищується і ККД електроенергетичної установки.

ОПИС ВИНАХОДИ

Винахід відноситься до гірської промисловості і може бути використано для вироблення електричної енергії. Спосіб може бути ефективно застосований при експлуатації вугільних родовищ з кондиційним і некондиційними запасами при досить високій газоносності (більше 8 - 10 м ³ на тонну) вугільних пластів.

Відомі три окремих (технологічно які пов'язані) способу: бесшахтной метанодренажа шляхом буріння свердловин з поверхні; свердловини гідровидобутку вугілля; газифікація вугілля на поверхневій установці з виробленням електроенергії на парогазових енергетичних установках, що працюють з комбінованого циклу.

У першому випадку метан, отриманий з свердловин, використовується як газоподібне паливо частіше в побутових і промислових цілях; у другому случає видобуток вугілля ведеться через свердловини, де вугілля відбивається високонапірної струменем води і освічена водовугільна пульпа видається на поверхню, де зневоднюється вугілля; в третьому випадку з видобутого тим чи іншим традиційним способом виходить синтетичний газ на поверхневій углегазіфікаціонной установці.

Недоліки відомих способів: недостатньо висока ефективність використання метану, синтетичного (генераторного) газу і добувається через свердловини вугілля внаслідок технологічної роз'єднаності цих трьох способів; многооперационность, висока трудомісткість і висока собівартість електроенергії.

Крім того, всі три відомих способу характеризуються відносно невисоким коефіцієнтом корисної дії отримання електроенергії і недостатньо високим використанням енергії, укладеної у вугільних пластах (вугленосних товщах), внаслідок того, що при дренажі метану він використовується тільки як газоподібне паливо; при свердловини гідровидобутку метан взагалі не використовується; при газифікації вугілля виходить низькокалорійний генераторний газ. Таким чином, пропонований спосіб "Углегідроелектрічество" представляє собою ресурсосберегающую технологію.

Пропонований спосіб може застосовуватися в широкому діапазоні гірничо-геологічних умов:

- Пласти з енергетичним вугіллям;

- Вугільні пласти із середньою і високою газоносністю;

- Пласти потужністю 0,4 - 0,5 м і вище (без обмеження);

- Помірна обводненість родовища;

- Помірна нарушенность родовища (особливо небажані діз'юнктівальние порушення: скиди, взброси і т.п.);

- Вугілля високозольні (нижче стандартів для балансових запасів);

- Високосірчисті вугілля;

- Ділянки вугільних родовищ з забалансовими запасами, непредусматріваемие до відпрацювання шахтами або кар'єрами;

- Решту запасів вугілля на закритих (законсервованих) шахтах (запобіжні цілики, невідпрацьовані блоки, ділянки шахтаних полів з некондиційними запасами);

- Нові, які раніше не розроблені вугільні родовища в окремих необлаштованих районах при повній відсутності інфраструктури.

Таким чином, пропонований метод може знайти застосування на пластах середньої і підвищеної газоносності, відпрацювання яких з тих чи інших причин не може бути проведена традиційними способами. Пропонований метод може знайти застосування для відпрацювання забалансових запасів вугілля, які в даний час не можуть бути відпрацьовані традиційними методами з достатнім економічним ефектом.

Відомий спосіб отримання електричної енергії при бесшахтной углегазіфікаціі і / або углесжіганія, який є найбільш близьким до заявленого і тому взятий за прототип, що полягає в технологічному об'єднанні методу метаноотсоса з поверхні і підземної газифікації вугілля в масиві з подачею горючої суміші метану і генераторного газу в енергоблок, що складається з парогазової установки, що працює з комбінованого циклу [1].

Метою винаходу є підвищення ефективності отримання та використання енергії, укладеної у вугільних пластах за рахунок збільшення керованості процесу і повноти вилучення енергії з вугілля при одночасному зниженні енерговитрат і, отже, вартості електроенергії, що виробляється.

Поставлена ​​мета досягається тим, що одночасно використовуються два енергоносія: метан вугленосної товщі і генераторний газ, одержуваний на поверхневій установці углегазіфікаціі; крім того, повнота вилучення і використання вугілля з масиву забезпечується шляхом застосування технології свердловини гідровидобутку вугілля. Скважинная гидродобича технологічно інтегрується з вуглефікацією на поверхневій установці. Водоугольния суміш, яка видається на поверхню, по свердловині транспортується по трубопроводу на углегазіфікаціонную установку, де водовугільна суміш є вихідним продуктом для отримання генераторного газу. Це забезпечує технологічну інтеграцію обох процесів: гідровидобутку вугілля і його газифікації в єдиний безперервний потоковий процес.

Суть методу полягає в технологічній інтеграції, в синтезі технологій: свердловини гідровидобутку вугілля спільно з дренажем метану, технології вироблення електроенергії на парогазових установках, що працюють з комбінованого циклу. На основі такої інтегральної технології створюється углеенергетіческое підприємство, що виробляє електроенергію як кінцевий продукт. Всі ці складові елементи технологій (скважинная гидродобича вугілля з метаноотсосом, углегазіфікаціі і генерування електроенергії) здійснюються безперервно і поєднані в часі, при цьому в межах кожного углегідрогазблока метаноотсос передує свердловини углегідродобиче.

Дренаж метану здійснюється через свердловини, пробурені з поверхні з подальшим їх використанням для гідровидобутку вугілля. Таким чином бесшахтной технологія метанодренажжа в поєднанні зі свердловини гідровидобутку вугілля з подальшою його газифікацією на поверхні з використанням горючої суміші (метан + генераторний газ) в парогазових енергетичних установках дозволяє створити високоефективний, ресурсосберегающее і екологічно чисте виробництво.

ТЕХНОЛОГІЧНА СХЕМА

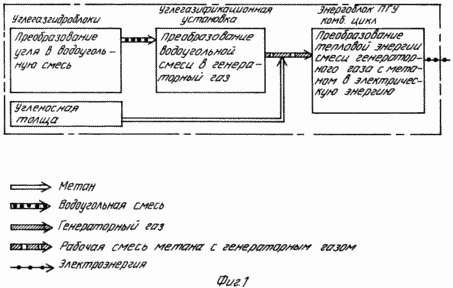

Концептуальна схема бесшахтной спільного метанодренажа, свердловини гідровидобутку вугілля, газифікації вугілля і використання суміші генераторного газу і метану для вироблення електроенергії на парогазової установки, інтегрованих в єдиний комплекс, показана на фіг. 1. Така комбінована технологія являє собою три послідовно здійснювані конверсійні процеси: перетворення вугілля в водовугільну суміш, перетворення водовугільній суміші в генераторний газ з метаном в електричну енергію.

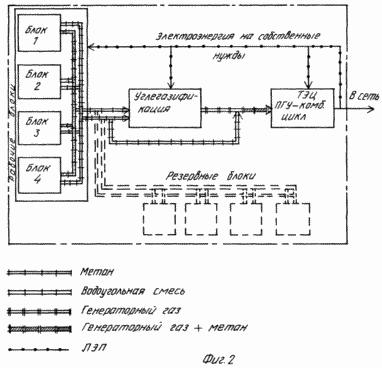

Принципова ситуаційна схема углегідрогазенергетіческого комплексу представлена ​​на фіг. 2. На схемі показано 4 діючих углегідрогазблока (УГГБ) і 4 резервних блоку. У кожному робочому блоці ведеться дренаж метану і скважинная гидродобича вугілля; відсмоктуване метан і водовугільна суміш подаються за двома системами трубопроводів на углегазіфікаціі. Каптованого метан подається безпосередньо на углегазіфікаціонную установку для очищення і змішування з генераторним газом або ж подається, минаючи углегазіфікаціонную установку на ТЕЦ, де попередньо змішується з генераторним газом. Резервні УГГБ пускаються в роботу в міру необхідності при повному або частковому виході з ладу одного або декількох робочих УГГБ. Електроенергія, що виробляється надходить в загальну мережу до споживача, зокрема, використовується всередині углеенергетіческого комплексу. Технологічна схема комплексу "Углегідрогазелектрічество" представлена ​​на фіг. 3. На схемі показаний тільки один УГГБ; кількість блоків має визначатися виходячи з фактичної продуктивності блоку і проектної потужності комплексу. Як видно на схемі, панель 1 вже відпрацьована; в панелі 2 ведеться гидродобича вугілля; в панелі 3 пробурено дві флангові свердловини, з'єднані збійкою, і по ним відсмоктується метан; панель 4 знаходиться в підготовці, тут буряться дві похилі свердловини по пласту вугілля з поверхні.

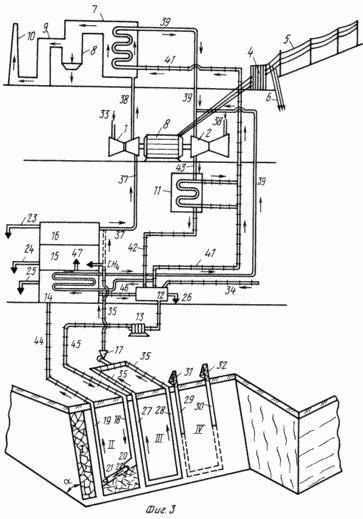

Гидродобича вугілля виробляється в панелі 2 (див. Фіг. 3); насосом 13 створюється натиск в водоводі 45, за допомогою якого високонапірна вода по трубопроводу, прокладеному по свердловині 18, подається до свердловини гідромонітора 20. гідровидобутку вугілля ведеться в діагональному забої 22, уздовж якого водовугільна суміш самопливом надходить до пульпопріемніку, звідки свердловинним вуглесоси 21 (аерліфт , гідроелеватор) по пульповоди, прокладеному по свердловині 19, видається на поверхню. Далі пульпа (водовугільна суміш) по пульпопроводу 44 подається в углегазіфікаціонную установку 14, де з водовугільній суміші виходить генераторний (синтетичний) газ 47, який разом з метаном надходить на установку механічного очищення 15. Потім суміш генераторного газу з метаном проходить хімічну очистку в установці 16 ; при цьому видаляється сірководень H 2 S і сірчисті оксиди SO x, крім того, виділяється рідка сірка 23. Очищена таким чином газова суміш по трубопроводу 37 подається до газовій турбіні 1, обертає електрогенератор 3. Високотемпературні гази - продукти згоряння газової суміші - по каналу 38 подаються в теплообмінник-парогенератор 7. Утворений пар по трубопроводу 39 подається в парову турбіну 2, що працює в тандемі з газовою турбіною на загальний електрогенератор 3. Відпрацьований пар через паропровід передається в конденсатор 11, звідки конденсат по трубопроводу 42 надходить в водозбірник 12, де і проводиться очищення оборотної води. Углегазіфікаціонная установка 14 забезпечена теплообмінником (на схемі не показаний), який використовується як додатковий газогенератор, забезпечуючи парову турбіну паром. Відпрацьовані гази від газової турбіни проходять очистку в 8 і 9 перед викидом їх в атмосферу, через димову трубу 10. Реалізація пропонованої технології дозволить істотно підвищити загальний коефіцієнт корисної дії всього углегідрогазелектріческого комплексу, що забезпечить істотне зниження вартості одиниці електроенергії. Крім того, технологія є екологічно чистою, забезпечуючи великий соціальний ефект, який досягається за рахунок виведення людей з підземних шахтних розробок, тобто в результаті відсутності людей, які працюють в шахті.

Пояснення до технологічною схемою "Углегідрогазелектрічество":

ФОРМУЛА ВИНАХОДУ

1. Спосіб отримання електроенергії на основі свердловинного метаноотсоса і газифікації вугілля, змішування газів газифікації і добувається метану і подачі цієї суміші газів в енергетичну парогазову установку, що відрізняється тим, що одночасно з метаноотсосом в одній підземній панелі здійснюють послідовно свердловини гідровидобутку вугілля в іншій панелі, отриману таким чином водовугільну суміш гідротранспортіруют в углегазіфікаціонную установку для отримання суміші газів.

2. Спосіб за п.1, що відрізняється тим, що енергетичну парогазову установку утворюють з газової турбіни, що працює спільно з паровою турбіною на один електрогенератор з отриманням пари, що подається в парову турбіну, в теплообмінниках як при роботі газової турбіни, так і при роботі углегазіфікаціонной установки.

3. Спосіб за п.1, що відрізняється тим, що в межах однієї панелі з поверхні бурять свердловини, які використовують спочатку як дегазаційні для відсмоктування метану, а потім - для подачі води до свердловини гідромонітора і для видачі водовугільній суміші на поверхню.

4. Спосіб за п.1, що відрізняється тим, що метаноотсосу і свердловини гідровидобутку піддають як кондиційні, так і некондиційні запаси вугілля для підвищення ступеня використання метаноугольних ресурсів як невідновлюваної джерела електроенергії.
