Патент Російської Федерації RU2100588

СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРОЕНЕРГІЇ ПРИ бесшахтной углегазіфікаціі І / АБО ПІДЗЕМНОМУ УГЛЕСЖІГАНІІ

Ім'я винахідника: Васючков Ю.Ф .; Воробйов Б.М.
Ім'я патентовласника: Васючков Юрій Федорович; Воробйов Борис Михайлович
Адреса для листування:
Дата початку дії патенту: 1995.10.31

Винахід відноситься до гірської промисловості і може бути використано для прямого, на місці залягання вугільних пластів, отримання електричної енергії при експлуатації метаноносності родовищ вугілля шляхом спільного метанодренажа і газифікації вугілля в масиві. Забезпечує підвищення ефективності отримання електро-і / або теплової енергії за рахунок спільного використання теплосодержания метану і генераторного газу. Досягається і збільшення коефіцієнта використання теплової енергії вугілля. Здійснюють формування панелей-блоків вугілля. Новим є те, що одночасно з газифікацією та / або спалюванням вугілля на одних панелях на інших прилеглих панелях здійснюють дегазацію з відсмоктуванням метану. Отриманий при цьому метан змішують з генераторним газом перед подачею на газову турбіну з електрогенератором. Панелі вугільного масиву послідовно піддають спочатку дегазації, а потім газифікації.

ОПИС ВИНАХОДИ

Винахід відноситься до гірської промисловості і може бути використано для вироблення електричної енергії. Спосіб може бути ефективно застосований при експлуатації вугільних родовищ з кондиційним і некондиційними запасами при досить високій газоносності (більше 8 10 м ³ / т) вугільних пластів.

Відомі два технологічно які пов'язані способу бесшахтной метанодренажа шляхом буріння свердловин з поверхні і бесшахтной підземної газифікації вугілля в масиві. У першому випадку метан отриманий з свердловин, використовується як газоподібне паливо, а в другому випадку генераторний газ для побутових цілей і вироблення електроенергії на теплових станціях.

Недоліками відомих способів є великі витрати і низька продуктивність праці (висока трудомісткість і, отже, висока собівартість енергії). Крім того, обидва відомих способу характеризуються невеликим коефіцієнтом корисної дії отримання та використання енергії, укладеної у вугільних пластах, так як в першому випадку при дренажі метану використовується тільки енергія метану, а в другому випадку не використовується тільки енергія метану, а в другому випадку не використовується газ метан як носій енергії. А генераторний газ є низькокалорійним, що вимагає великих капітальних витрат.

Пропонований метод може застосовуватися в широкому діапазоні гірничо-геологічних умов:

• пласти з енергетичним вугіллям;
• вугільні пласти із середньою і високою газоносністю;
• пласти потужністю 0,4 0,5 м і вище;
• помірна обводненість родовища;
• помірна нарушенность родовища, особливо небажані диз'юнктивні порушення (скиди, викиди);
• досить щільні товщі покривають порід;
• вугілля високозольні;
• вугілля з високим вмістом сірки;
• ділянки вугільних родовищ; непредусматріваемие до обробки традиційними методами (шахтами або кар'єрами);
• решту запасів вугілля на закритих шахтах (запобіжні цілики, невідпрацьовані ділянки шахтних полів, ділянки шахтних полів з некондиційними запасами).

Таким чином, пропонований комбінований метод може знайти застосування на пластах середньої і підвищеної газоносності (по метану), відпрацювання яких, з тих чи інших міркувань, не може бути проведена традиційними методами через недостатню потужність пластів вугілля, високий вміст сірки, високої зольності вугілля і ін. тобто даний метод може знайти застосування для відпрацювання забалансових вугілля, які в даний час не можуть бути відпрацьовані традиційними методами з достатнім економічним ефектом.

Відомий спосіб отримання електричної енергії при підземної газифікації вугілля, що є найбільш близьким до заявленого і тому взятий за прототип, що полягає в бурінні свердловин у вугільний масив, подачі дуття і газифікації вугілля в масиві, відсмоктування продуктивного газу газифікації та подачі його на газову турбіну, що приводить в дію електрогенератор.

Недоліками відомого способу є низький коефіцієнт корисної дії (низька повнота вилучення енергії з газоносної товщі і її використання), великі витрати на виробництво електроенергії і мала продуктивність праці, наслідком чого є висока собівартість отриманої електроенергії.

Метою винаходу є підвищення ефективності отримання та використання енергії, укладеної у вугільних пластах кондиційних і некондиційних запасів за рахунок підвищення повноти вилучення енергії з вугленосної товщі при одночасному зниженні витрат.

Це досягається тим, що одночасно використовуються два енергоносія: метан вугленосних товщ і генераторний газ, який є додатковим носієм теплової енергії; крім того, використовується комбінований цикл вироблення електроенергії, при якому поєднуються газова (на базі метану і генераторного газу) і парова (працює від тепла газів) турбіни, що працюють на один загальний електрогенератор.

Суть методу полягає в органічному і технологічному об'єднанні технології дегазації вугільних пластів з поверхні і підземної газифікації вугілля в масиві. Обидва процеси здійснюються безперервно і поєднані в часі; дегазації вугільного масиву передує його газифікації.

Дренаж метану здійснюється через свердловини, пробурені з поверхні з подальшим використанням цих свердловин для газифікації вугілля в масиві. Таким чином, пропонується бесшахтной технологія використання енергії, укладеної в вугіллі і породах, що вміщають.

В результаті дегазації (на першій стадії) з вугільного масиву відкачується метан, а на другий здійснюється газифікація вугільного масиву з отриманням енергетичного газу. Обидва продукти метан і генераторний газ - використовуються в суміші для вироблення електроенергії на тепловій електростанції.

Перша стадія комплексного процесу дренаж метану здійснюється з поверхні через свердловини (вертикальні, похилі і горизонтальні) із застосуванням стимулювання метаноотдачі шляхом різних методів (гідророзрив пласта, кислотна обробка і т.п.).

Друга стадія газифікація вугілля ведеться за методом потоку з використанням по можливості раніше пробурених для метано-каптажних свердловин як для розпалювання, так і для з'єднання збійки-каналу газифікації і для подачі дуття і відведення генераторного газу.

технологічні схеми

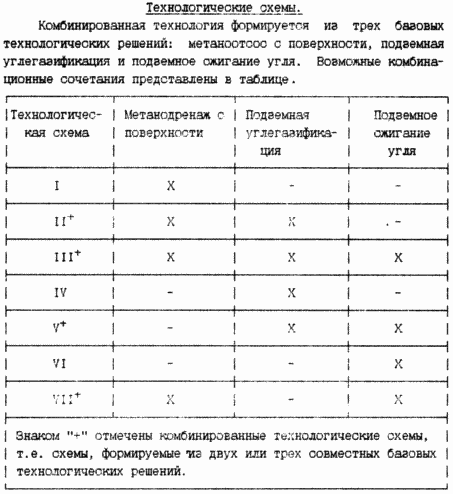

Комбінована технологія формується з трьох базових технологічний рішень: метаноотсос з поверхні, підземна углегазіфікаціі і підземне спалювання вугілля. Можливі комбінаційні поєднання представлені в таблиці.

Технологічна схема II пропонується в якості основної, так як складові базові технологічні рішення метанодренаж з поверхні і підземна углегазіфікаціі є кожна по собі найбільшою мірою апробовані в промисловості. Тому патентна заявка розглядається в основному для даної комбінованої технологічної схеми. Технологічні параметри і послідовність робіт наводяться для II комбінованої технологічної схеми для експлуатації пологопадающих пластів (10 25 ^o) середньої потужності, при цьому весь комплекс робіт ведеться тільки через свердловини, пробурені з поверхні (бесшахтной метод).

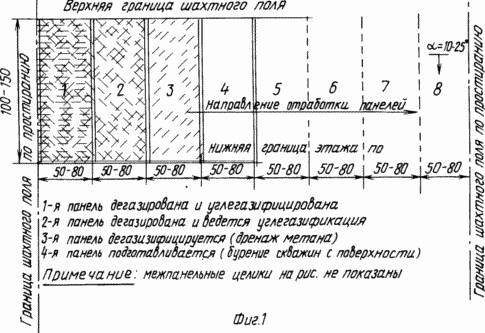

Принципова схема розкрою шахтного поля і відпрацювання панелей у шахтному полі показана на фіг. 1. Як кордонів панелей по простяганню приймаються вугільні цілики шириною 3 5 м (на фіг. 1 не показані) або диз'юнктивні порушення (скиди, взброси, зрушення). Ширина панелі по простяганню може коливатися в межах 50 80 м, а по падінню 100 150 м. Ці розміри повинні уточнюватися в кожному конкретному випадку залежно від конкретних гірничо-геологічних умов.

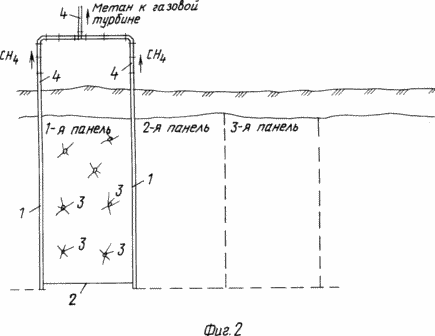

Початковий період розвитку робіт в поверсі / крилі шахтного поля показаний на фіг. 2. У цей період 1-я панель дегазується через свердловини, пробурені з поверхні. Метан з вугільної товщі по трубопроводу відсмоктується і використовується в газовій турбіні для вироблення електроенергії. Перша панель повністю підготовлена ​​до відсмоктування метану шляхом гідрорасчлененія або фізико-хімічної обробки пласта вугілля для інтенсифікації метаноотдачі. Після завершення дегазації 1-й панелі тут почнеться підготовка земному газогенератора, а у 2-й панелі таким же чином буде вестися метаноотсос.

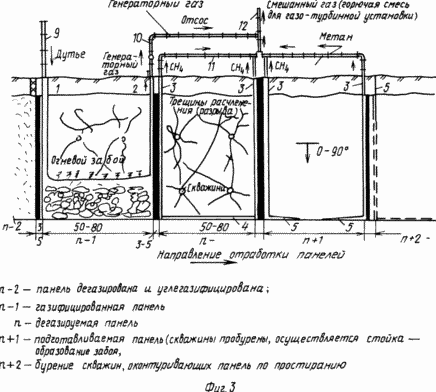

Схема підготовки та відпрацювання панелей при нормальному розвитку робіт показана на фіг. 3, де

1 дутьевая свердловина газифікованими панелі;

2 газовідвідна свердловина (генераторний газ) газифікованими панелі;

3 метаноотводящая свердловина дегазіруемой підготовлюваної панелей;

4 збійка початковий розжіговий канал;

5 зустрічні забої збійки розжігового каналу;

6 свердловини в процесі буріння;

7 вогневої забій підземного газогенератора;

8 шлак зола;

9 дутьевой трубопровід;

10 газоотводящий трубопровід;

11 метано-дренажний трубопровід;

12 магістральний трубопровід змішаного газу (метан + генераторний газ). Після вигазовиванія n-2 панелі процес углегазіфікаціі проводиться в n-1 панелі. Дуття в вогневої забій 7 подається по дутьевой свердловині 1, а газогенераторний газ відводиться по свердловині 2. Процес газифікації вугілля панелі n-1 проводиться за традиційною технологією безперервної бесшахтной газифікації вугілля в масиві.

У суміжній n-й панелі ведеться метаноотсос через дві похилі метаноотводящіе свердловини 3. При цьому використовується традиційна технологія дренажу метану через похилі свердловини, пробурені з поверхні. Дренується метан надходить в збірний трубопровід 11. В цей же трубопровід надходить метан з n + 1 панелі, де проводиться освіта розжігового каналу зустрічними забоями 5. В n + 2 панелі буряться дві похилі свердловини 6 по пласту вугілля.

При синхронному (у часі) вигазовиванія панелі n-1 і дегазації вугілля в панелі n до моменту завершення газифікації панелі n-1 завершується дегазація вугілля n-й панелі; цей ідеальний випадок дозволить мати одну панель в процесі газифікації та одну суміжну панель в процесі дегазації. В іншому випадку необхідно провести розрахунок кількості панелей, що знаходяться в одночасній газифікації та відповідної кількості дегазіруемих панелей.

Метаноотводящіе свердловини 3 після завершення дренажу можуть бути використані в газифікованими панелі в якості дутьевой- і газовідвідної, що призведе до значного зниження витрат на буріння і облаштування свердловин. Таким чином, підземна газифікація вугілля в масиві і метанодренаж через свердловини поверхні перевірені й освоєні в промисловому масштабі, що є гарантією успішного застосування пропонованого винаходу.

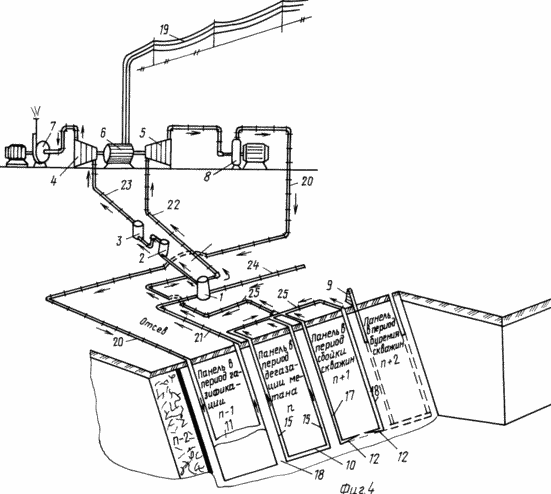

Принципова технологічна схема бесшахтной спільного метану-дренажу і углегазіфікаціі в масиві показана на фіг. 4, де

2 обладнання механічного очищення газу;

3 обладнання хімічної очистки газу;

4 газова турбіна;

5 парова турбіна;

6 електрогенератор;

7 димосос;

8 повітродувка;

9 буровий верстат (похиле буріння);

10 початковий розжіговий канал (збійка);

11 вогневої забій підземного газогенератора;

12 зустрічні забої розжігового каналу;

13 дутьевая свердловина;

14 газоотводная свердловина;

15 метаноотводящая свердловина;

16 похилі свердловини по пласту в період буріння;

17 похилі свердловини підготовлюваний панелі;

18 міжпанельний цілик;

19 лінія електропередачі (до споживача);

20 трубопровід для подачі дуття від повітродувки;

21 трубопровід для відведення генераторного газу;

22 трубопровід для подачі пари до турбіни;

23 газопровід (метан + генераторний аз);

24 трубопровід холодної води;

25 трубопровід для відведення каптованого метану.

На схемі (фіг. 4) представлені: n-2 панель дегазувати і углегазіфіцірована; n-1 панель в стадії газифікації; n-я панель в стадії дегазації (дренаж каптованого метану); n + 1 розжігового каналу, для освіти вогневого забою підземного газогенератора; в період дегазації ця збійка дозволяє забезпечувати більш глибоку ступінь дегазації панелі; n + 2 панель в стадії буріння двох похилих свердловин з поверхні.

Підземна газифікація вугілля в n-1 ведеться за традиційною технологією. Дуття від повітродувки 8 по трубопроводу 20 подається через Дуттьовий свердловину 13 в вогневої забій 11. Генераторний газ відводиться по свердловині 14, а потім по трубопроводу 21 до теплообмінника 1. Охолоджений газ змішується з каптованого метаном, що надходять по газопроводу 25. Дренаж метану здійснюється одночасно в n-й і n + 1 панелях. Змішаний газ (генераторний газ + метан) проходить спочатку механічну очистку в пристрої 2, а потім хімічну очистку в 3. Облагороджений таким чином змішаний газ по газопроводу 23 подається в газову турбіну 4, яка спільно з паровою турбіною 5 приводить в дію електрогенератор 6. Електроенергія від генератора по лінії електропередачі 19 подається споживачам. Димовідвід від газової турбіни здійснюється димососом 7. Вода до теплообмінника 1 подається по трубопроводу 24. Утворений в теплообміннику пар по трубопроводу 22 подається до парової турбіни 5.

Спосіб здійснюється шляхом одночасного метаноотсоса і підземної газифікації вугілля в масиві; отриманий таким чином змішаний газ (метан + генераторний газ) з високою теплотворною здатністю використовується в газовій турбіні. Тепло, що відбирається від генератора газу, використовується для утворення пари, який використовується в паровій турбіні, що працює в тандемі з газовою турбіною. Принцип двухстадийной обробки панелей (1-я стадія метаноотсос, а 2-я стадія підземна углегазіфікаціі) дозволить істотно підвищити коефіцієнт корисної дії отримання електроенергії бесшахтной способом за пропонованою технологією; при цьому створюється можливість істотно знизити вартість одиниці електроенергії. Крім того, пропонована технологія отримання електроенергії є екологічно чистою. Соціальний ефект досягається відсутністю людей, що працюють під землею (бесшахтной метод).

ФОРМУЛА ВИНАХОДУ

1. Спосіб отримання електроенергії при бесшахтной углегазіфікаціі і / або підземному углесжіганіі, що включає газифікацію та / або спалювання вугілля в масиві і відведення генераторного газу на газову турбіну з електрогенератором, що відрізняється тим, що одночасно з газифікацією та / або підземним спалюванням на одних експлуатованих участках- панелях вугільного масиву, на інших прилеглих панелях здійснюють дегазацію з відсмоктуванням метану, при цьому отриманий в результаті метан змішують з генераторним газом перед подачею на газову турбіну, а панелі вугільного масиву послідовно піддають спочатку дегазації, а потім газифікації.

2. Спосіб за п.1, що відрізняється тим, що тепло генераторного газу, отримане від охолодження останнього після виведення з вугільного масиву, відводять на парову турбіну і здійснюють вироблення електроенергії з комбінованого циклу з використанням газової та парової турбін, що працюють на один електрогенератор.

3. Спосіб за п.1, що відрізняється тим, що в масив вугілля бурять свердловини з поверхні і використовують їх спочатку як дегазаційні для відсмоктування метану, а потім для подачі дуття в вогневої забій підземного газогенератора і відведення генераторного газу.

4. Спосіб за п.1, що відрізняється тим, що відсмоктування метану та газифікації піддають некондиційні запаси вугілля для підвищення ступеня використання вугільних родовищ як джерело невідновлюваної енергії.
