ВИНАХІД
Патент Російської Федерації RU2130661
МАГНИТНАЯ СИСТЕМА
Ім'я винахідника: Морозов Сергій Геннадійович
Ім'я патентовласника: Морозов Сергій Геннадійович
Адреса для листування: 117218, Москва, Кржижановського 20/30, корп.5, офіс 115, "ЮНТЕКС" Патентному повіреному Мінаєву А.А.
Дата початку дії патенту: 1998.07.29
Магнітна система розташована в герметичному немагнітному корпусі з вакуумом і відводить штуцером. Два крайніх постійних магніту закріплені нерухомо щодо немагнітного корпусу і виконані у вигляді кулястих складових постійних магнітів. Вони складаються з центрального магнітного стержня і телескопически входять один в одного постійних магнітів у вигляді втулок. Торці втулок виконані з кулястими сегментами, які в зібраному вигляді кулясту зовнішню поверхню крайніх постійних магнітів системи. Середній постійний магніт виконаний з можливістю обертання навколо загальної поздовжньої осі і розташований з зазором щодо крайніх магнітів. Він являє собою кулясте порожнисте тіло з відрубаними сегментами паралельними площинами зверху і знизу і рівновіддаленими від центру середнього постійного магніту, навколо середнього постійного магніту з рівним проміжком коаксиально розташований кулястий порожнистий струмоприймач з відрубаними сегментами паралельними площинами січними і середній кулястий постійний магніт. Технічний результат полягає в підвищенні магнітної енергії системи, однорідності магнітного поля.
ОПИС ВИНАХОДИ
Винахід відноситься до області електротехніки, зокрема до магнітних систем з постійних магнітів, і може бути використано в електротехнічної, електронної та інших галузях промисловості.
Відомі складові багатополюсні постійні магніти, що утворюють в зібраному стані магнітну систему. / Патент РФ N 2030002, кл. H 01 F 7/00, опубл. 1995 г. /
Найбільш близьким аналогом є магнітна система, що містить постійні магніти з аксіальним і радіальним напрямком намагніченості, кожен з яких має конусну бічну поверхню, встановлені цими поверхнями впритул один до одного так, що вони утворюють магнітну систему з робочим зазором всередині.
/ Авторське свідоцтво СРСР N 763984, H 01 F 7/00, опубл. 1980 г. /
 |
 |
 |
 |
 | |||
 |

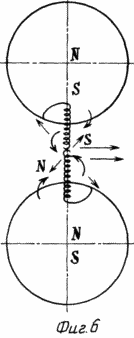

Заявляється винахід пояснюється кресленнями, де на фіг. 1 - представлений загальний вигляд компонувальною схеми магнітної системи; фіг. 2 - складові елементи крайніх постійних магнітів в розібраному вигляді; фіг. 3 - представлений крайній постійний магніт в зібраному стані; фіг. 4 - середній постійний магніт; фіг. 5 - загальний вигляд магнітної системи розміщеної в немагнітному корпусі; фіг. 6 - схема магнітних полів. Магнітна система включає окремі геометричної форми складові постійні магніти, що утворюють в зборі систему з зазором між окремими постійними магнітами, розташованими коаксиально. Система відрізняється тим, що вона розташована в герметичному немагнітному корпусі з вакуумом і відводить штуцером і містить утримує пристрій, два крайніх постійних магніту, закріплені нерухомо щодо немагнітного корпусу і виконані у вигляді кулястих складових постійних магнітів з екваторіальними урівнювачами і складаються з центрального магнітного стержня і телескопически що входять один в одного постійних магнітів у вигляді втулок, торці яких виконані з кулястими сегментами, які в зібраному стані кулясту зовнішню поверхню крайніх постійних магнітів системи. Середній постійний магніт виконаний з можливістю обертання навколо загальної поздовжньої осі і розташований з зазором щодо крайніх магнітів і являє собою кулясте порожнисте тіло з відрубаними сегментами паралельними площинами зверху і знизу і рівновіддаленими від центру середнього постійного магніту. Навколо середнього постійного магніту з рівним проміжком коаксиально розташований кулястий порожнистий струмоприймач з відрубаними сегментами паралельними площинами січними і середній кулястий постійний магніт. Утримує пристрій виконано у вигляді рухливих штирів, розташованих по діаметру середнього постійного магніту. |
||
Досягнутий технічний результат полягає в підвищенні магнітної енергії системи, однорідності магнітного поля уздовж осі магнітної системи, в спрощення пристрою для отримання струму за рахунок електромагнітної індукції магнітної системи і в підвищенні ККД магнітної системи.
Магнітна система / см. фіг. 1 / включає наступні конструктивні елементи: немагнітний герметичний корпус 1, граничну верхню постійний магніт 2 і крайній нижній постійний магніт 3, середній постійний магніт 4, струмоприймач 5 і вакуумний штуцер 6, що забезпечує вакуумирование порожнини герметичного корпусу 1. Крайні верхній і нижній постійні магніти 2 і 3 забезпечені екваторіальними урівнювачами 7 і виконані складовими / см. фіг. 2 /. Крайні постійні магніти 2 і 3 включають центральний магнітний стрижень 8 і телескопически входять один в одного постійні магніти у вигляді втулок 9-11, торці яких виконані з кулястими сегментами, які в зібраному стані кулясту зовнішню поверхню крайніх постійних магнітів 2 і 3 / см. фіг. 3 /. Середній постійний магніт 4 / см. фіг. 4 / виконаний з можливістю обертання навколо загальної поздовжньої вертикальної осі і розташований з зазором щодо крайніх постійних магнітів 2 і 3 і являє собою кулясте порожнисте тіло з відрубаними сегментами паралельними площинами зверху і знизу і рівновіддаленими від центру середнього постійного магніту 4.
Навколо середнього постійного магніту 4 з рівним проміжком коаксиально розташований кулястий порожнистий струмоприймач з відрубаними сегментами паралельними січними площинами і середній кулястий постійний магніт 4.

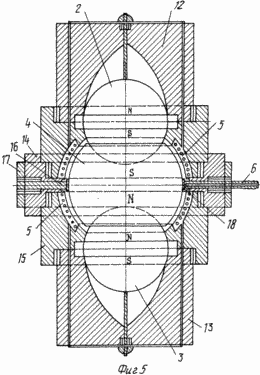

Корпус 1 магнітної системи виконаний складовим / см. фіг. 5 / і включає два циліндра 12 і 13 з порожниною і пазами, в яких встановлені крайні постійні магніти 2 і 3 і закріплені нерухомо за допомогою втулок 14 і 15, що охоплюють кільцевих різьбових з'єднань зовні циліндри 12 і 13 з порожниною і пазами.
Середній постійний магніт 4 охоплюється з зазором кулястим порожнистим струмоприймачем 5 з відрубаними сегментами і котушкою, центральної втулкою 16 з штуцером 6 для вакуумування порожнини корпусу 1 і кільцем 17, причому центральна втулка 16 рухомо кріпиться у втулках 14 і 15. У втулці 16 вмонтовано утримує пристрій 18, для фіксації / утримання / середнього постійного магніту 4 по системі рухливий штир-гніздо в певному положенні і звільняє його при обертанні.
МАГНИТНАЯ СИСТЕМА працює наступним чином
Обертальний магнітний момент середнього магніту 4 виникає завдяки геометричній формі крайніх і середнього постійних магнітів і розташування їх коаксиально.
Середній постійний магніт встановлений з можливістю обертання навколо вертикальної осі.
Рухливість середнього постійного магніту 4 обумовлена впливом магнітних сил крайніх магнітів 2 і 3 та їх геометричною формою і обмежується утримує пристроєм 18. Розташування коаксиально всіх трьох магнітів 2, 3, 4 створює між ними єдину магнітну гравітаційно-вихревую вісь, перетворюючу магнітні сили в постійне обертальний рух середнього магніту 4. Обертальний момент середнього магніту 4 використовують для отримання електричної енергії.
Обертання середнього магніту при упорядкованому русі його полів створює магнітний потік, так званий, "потік полюсів", який наводить в котушці струмоприймача магнітну індукцію. Створений магнітний потік полюсів при обертанні середнього магніту створює таку електромагнітну індукцію в котушці струмоприймача, яка дозволить виробляти з'їм електричного струму без якоря.
ФОРМУЛА ВИНАХОДУ
1. Магнітна система, що включає складові постійні магніти, що утворюють в зборі систему з зазором між окремими постійними магнітами, розташованими коаксиально, що відрізняється тим, що вона розташована в герметичному немагнітному корпусі з вакуумом і відводить штуцером і містить утримує пристрій, два крайніх постійних магніту, закріплені нерухомо щодо немагнітного корпусу, виконані у вигляді кулястих складових постійних магнітів з екваторіальними урівнювачами і складаються з центрального магнітного стержня і телескопически входять один в одного постійних магнітів у вигляді втулок, торці яких виконані з кулястими сегментами, які в зібраному стані кулясту зовнішню поверхню крайніх постійних магнітів системи, причому середній постійний магніт виконаний з можливістю обертання навколо загальної поздовжньої осі, розташований з зазором щодо крайніх магнітів і являє собою кулясте порожнисте тіло з відрубаними сегментами паралельними площинами зверху і знизу і рівновіддаленими від центру середнього постійного магніту, при цьому навколо середнього постійного магніту з рівним зазором коаксиально розташований кулястий порожнистий струмоприймач з відрубаними сегментами паралельними площинами.
2. Система по п.1, що відрізняється тим, що утримує пристрій виконано у вигляді рухливих штирів, розташованих по діаметру середнього постійного магніту.
Версія для друку
Дата публікації 10.01.2007гг
