ВИНАХІД
Патент Російської Федерації RU2165126

СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРОЕНЕРГІЇ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ

Ім'я винахідника: Просєкін А.М.
Ім'я патентовласника: Бурий Леонід Борисович; Биков Микола Миколайович
Адреса для листування: 125206, Москва, вул. Вучетича 11, корп.2, кв.28, Просєкін А.М.
Дата початку дії патенту: 2000.06.06

Використання: для генерування електричної енергії з метою підвищення ефективності процесу. Суть винаходу: всередині замкнутого герметичного судини, виконаного отвакуумірованним і у вигляді жорстко з'єднаних між собою і співвісно розташованих труб різного діаметру і довжини, в трубі більшого діаметра і меншої довжини розташований перетворювач, в якості якого використаний МГД генератор, встановлений з зазором щодо стінок порожнини труби , електроди якого розташовані в поздовжньому напрямку і з забезпеченням можливості освіти сопла. Порожнина судини заповнюють лужним металом, в якості якого використовують натрій, і здійснюють наступне нагрівання. Освіта на електродах МГД генератора електричного струму отримують шляхом взаємодії натрію з полем тяжіння за рахунок одночасної циркуляції рідкого натрію і пара натрію в трубах різних діаметра і довжини і пропускання потоку пара через сопло електродів.

ОПИС ВИНАХОДИ

Винахід відноситься до способу і конструкції пристрою, призначеного для отримання електроенергії.

Відомий спосіб отримання електроенергії, що полягає в утворенні замкнутого герметичного судини, розміщенні всередині нього перетворювача, що включає електроди, струмозйомники, заповненні порожнини посудини лужним металом і наступному нагріванні посудини для забезпечення можливості здійснення циркуляції лужного металу і для подальшої освіти на електродах електричного струму з одночасною його подачею до навантаження споживача.

Тут же відомо і пристрій для отримання електроенергії, що містить розміщений в порожнині замкнутого герметичного судини, заповненого лужним металом, перетворювач, виконаний із забезпеченням можливості зв'язку з навантаженням споживача і включає електроди, струмозйомники, і засіб для нагріву судини для забезпечення можливості циркуляції лужного металу (GB 1073326, кл. H 02 N 3/00, 21.06.1967 - аналог і прототип).

Недоліком відомих способу і пристрою для отримання електроенергії є їх мала ефективність в користуванні.

Технічним результатом даного винаходу є підвищення ефективності в користуванні за рахунок забезпечення можливості взаємодії лужного металу з полем тяжіння.

Досягається це в способі тим, що в якості лужного металу використовується натрій, як герметичного судини використовують жорстко з'єднані між собою і співвісно розташовані труби різних діаметра і довжини, в трубі більшого діаметра розташовують перетворювач, в якості якого використовують МГД генератор, встановлений з зазором щодо стінок порожнини труби, електроди якого мають в поздовжньому напрямку і з забезпеченням можливості освіти сопла, менший перетин якого направляють в сторону труби меншого діаметру та більшої довжини, перед заповненням порожнини лужним металом здійснюють очистку внутрішніх стінок для забезпечення можливості їх смачиваемости натрієм, встановлюють герметичний посудину в вертикальне положення з розміщенням зверху труби меншого діаметру і здійснюють попереднє нагрівання посудини до температури 150 ^{o C,} заповнення порожнини посудини здійснюють через виконаний на торці труби меншого діаметру наскрізний канал попередньо розплавленим при температурі 150 ^{o C} натрієм в кількості 110-115 г, потім здійснюють вакуумирование судини до тиску 10 ^-8 - 10 ^-10 мм рт. ст. і герметизацію наскрізного каналу, а перед наступним нагріванням судини останній повертають на кут 180 ^o в інше вертикальне положення для розташування зверху труби більшого діаметру, причому наступне нагрівання посудини здійснюють одночасно з подачею на електромагніт МГД генератора електричного струму, одночасно здійснюють нагрів натрію до температури 800- 1300 ^{o C} для забезпечення можливості циркуляції рідкого й освіченого пара натрію і випаровування натрію по всій довжині труби меншого діаметру з кільцевого шару рідкого натрію, а освіту на електродах МГД генератора електричного струму отримують шляхом взаємодії натрію з полем тяжіння за рахунок одночасної циркуляції рідкого натрію і пара натрію в трубах різних діаметра і довжини і пропускання потоку пара через сопло електродів, при цьому після утворення на електродах електричного струму здійснюють конденсацію відпрацьованої пари натрію і стікання конденсату з труби більшого діаметру в трубу меншого діаметру для утворення замкнутого циклу перетворення.

А в пристрої це досягається тим, що в якості лужного металу використаний натрій, замкнутий герметичний посудину виконаний отвакуумірованним і у вигляді жорстко з'єднаних між собою і співвісно розташованих труб різних діаметрів та довжини, в трубі більшого діаметра і меншої довжини розташований перетворювач, в якості якого використаний МГД генератор, встановлений з зазором щодо стінок труби, електроди якого розташовані в поздовжньому напрямку і з забезпеченням можливості освіти сопла, менший перетин якого направлено в сторону труби меншого діаметру та більшої довжини, при цьому засіб для нагріву судини виконано у вигляді спіралі, намотаною по всій довжині поверхні труби меншого діаметру, джерело живлення якої одночасно приєднаний до електромагніту МГД генератора.

Доцільно, щоб пристрій мав встановлену на торці труби меншого діаметру технологічну трубку для заповнення через неї порожнини труби натрієм, а труби і технологічна трубка виконані зі сталі, при цьому в трубі меншого діаметру внутрішній діаметр становить 24,0-35,0 мм, довжина - 1000-3000 мм, товщина стінки - 1,5-2,0 мм, в трубі більшого діаметра діаметр становить 150-200 мм, довжина 250-300 мм, товщина стінки - 1,5-2,0 мм, а внутрішній діаметр технологічної трубки становить 5,0-7,0 мм, довжина - 50-100 мм, товщина стінки 0,7-1,0 мм.

і доцільно в пристрої мати кронштейни для кріплення захисного кожуха МГД генератора і розташовані в них струмозйомники і ізолятори струму.

Суть винаходу пояснюється кресленнями, де на:

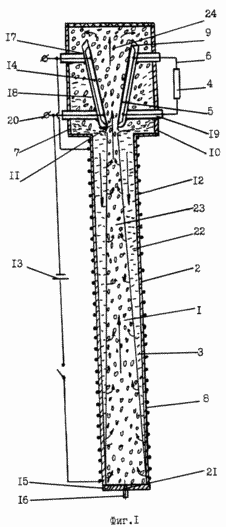

Фіг. 1 зображено пристрій для отримання електроенергії в зборі.

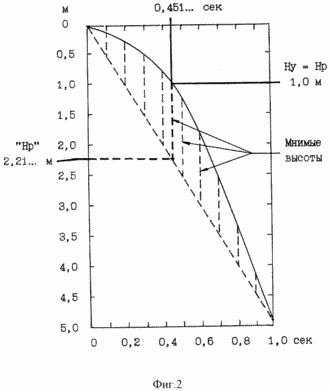

Фіг. 2 зображена залежність висоти реального вільного падіння частинок рідини (суцільна лінія параболи) і залежність рівномірного падіння частинок рідини (пунктирна лінія) від часу падіння в полі тяжіння.

Фіг. 3 - схема функціонування замкнутої труби неврівноваженого сполучається судини.

Фіг. 4 - вид неврівноваженого судини - відкритий тунель.

Фіг. 5 - схема розподілу часток рідини.

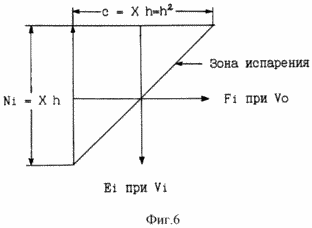

Фіг. 6 - схема поперечної трансформації енергії-імпульсів.

Фіг. 7 - схема довжини енергопакетів і електромагнітних хвиль.

Фіг. 8 - схема кола еволюції матерії.

Фіг. 9 - схема двоколового розширення-стиснення матерії.

	Фіг. 10 - схема подвійної зоряної системи Чорної діри. Фіг. 11 - схема чотирьохфазна простору-часу. Фіг. 12 - вид теплової труби гравітаційної дії. Пристрій для отримання електроенергії містить розміщений в порожнині 1 замкнутого герметичного судини 2, заповненого лужним металом 3, перетворювач, виконаний із забезпеченням можливості зв'язку з навантаженням 4 споживача і включає електроди 5, струмозйомники 6, і засіб для нагріву судини 2 для забезпечення можливості циркуляції лужного металу 3. Як лужного металу 3 використаний натрій.

Замкнуте герметичний посудину 2 виконаний отвакуумірованним і у вигляді жорстко з'єднаних між собою і співвісно розташованих труб 7, 8 різних діаметра і довжини, в трубі 7 більшого діаметру і меншої довжини розташований перетворювач, в якості якого використаний МГД генератор 9, розміщений з зазором щодо стінок 10 труби 7, електроди 5 якого розташовані в поздовжньому напрямку і з забезпеченням можливості освіти сопла, менший перетин 11 якого направлено в сторону труби 8 меншого діаметру та більшої довжини.

Засіб для нагріву судини 2 виконано у вигляді спіралі 12, намотаною по всій довжині поверхні труби 8 меншого діаметру, джерело 13 харчування якій одночасно приєднаний до електромагніту 14 МГД генератора 9.

Пристрій має встановлену на торці 15 труби 8 меншого діаметра технологічну трубку 16 для заповнення через неї порожнини 1 труби 8 натрієм 3, а труби 7, 8 і технологічна трубка 16 виконані зі сталі.

У трубі 8 меншого діаметра внутрішній діаметр становить 24,0-35,0 мм, довжина - 1000-3000 мм, товщина стінки 1,5-2,0 мм, в трубі 7 більшого діаметра діаметр становить 150-200 мм, довжина 250- 300 мм, товщина стінки - 1,5-2,0 мм, а внутрішній діаметр технологічної трубки 16 становить 5,0-7,0 мм, довжина - 50-100 мм, товщина стінки - 0,7-1,0 мм.

Пристрій має кронштейни 17 для кріплення захисного кожуха 18 МГД генератора 9 і розташовані в них струмозйомники 6 і ізолятори 19 струму.

Пристрій має клеми 20 для підведення постійного струму, наскрізний канал 21 для наповнення порожнини 1 розплавленим натрієм 3. Позицією 22 позначений рідкий натрій, позицією 23 - пари натрію, 24 - більший перетин сопла.

Функціонує пристрій і спосіб для отримання електроенергії в такий спосіб.

Беруть жорстко з'єднані між собою і співвісно розташовані труби 7, 8 різних діаметрів і довжини, виконані зі сталі.

У трубі 7 більшого діаметру і меншої довжини встановлюють кронштейни 17 і закріплюють на них захисний циліндр кожуха 18 з електродами 5 МГД генератора 9, а всередині кронштейнів 17 поміщають ізолятори 19 струму і струмозйомники 6.

МГД генератор 9 розміщують з зазором щодо стінок 10 порожнини труби 7 більшого діаметру, а його електроди 5 розташовують в поздовжньому напрямку з забезпеченням можливості освіти сопла, менший перетин 11 якого направляють в сторону труби 8 меншого діаметру та більшої довжини.

На торці 15 труби 8 меншого діаметра виконують наскрізний канал і встановлюють сталеву технологічну трубку 16 для заливки через неї робочого тіла - натрію 3.

Перед заповненням порожнини 1 лужним металом 3 здійснюють очистку внутрішніх стінок труб 7, 8 для забезпечення можливості їх смачиваемости натрієм 3.

Встановлюють утворений герметичний посудину 2 у вертикальне положення з розміщенням зверху труби 8 меншого діаметру і здійснюють попередній нагрів судини 2 за допомогою спіралі 12, намотаною по всій довжині поверхні труби 8 меншого діаметра, наприклад, потужністю 1000 Вт, до температури 150 ^{o C.}

Заповнення порожнини 1 судини 2 здійснюють попередньо розплавленим при 150 ^{o C} натрієм в кількості 110-115 м

Потім здійснюють вакуумирование судини 2 до тиску 10 ^-8 - 10 ^-10 мм рт. ст. і герметизацію наскрізного каналу, зокрема, шляхом заварювання технологічної трубки 16.

Перед наступним нагріванням судини 2 останній повертають на кут 180 ^o в інше вертикальне положення для розташування зверху труби 7 більшого діаметра.

Потім здійснюють наступне нагрівання посудини 2 з одночасною подачею на електромагніт 14 МГД генератора 9 електричного струму і одночасно здійснюють нагрів натрію 3 до температури 800-1300 ^{o C} для створення можливості циркуляції освічених шару 22 рідкого натрію і пара 23 натрію і випаровування його по всій довжині труби 8 меншого діаметру.

Причому на електродах 5 МГД генератора 9 утворюється електричний струм шляхом взаємодії натрію 3 з полем тяжіння за рахунок одночасної узгодженої циркуляції рідкого натрію 22 і пара натрію 23 в трубах 7, 8 різних діаметрів і довжини і пропущенні потоку пара через сопло МГД генератора 9.

Електричний струм з струмознімачів 6 подається до навантаження 4 споживача, після чого здійснюють конденсацію відпрацьованої пари натрію і набрякання конденсату з труби 7 більшого діаметра в трубу 8 меншого діаметру.

Нижче наводяться докази можливості отримання електроенергії шляхом використання заявлених способу і пристрою за рахунок МГД перетворення кінетичної енергії потоку електропровідного пара лужного металу, в даному випадку натрію, при циркуляції двухфазного робочого тіла в полі тяжіння - рідкого й освіченого пара натрію.

А. Енергія потенційна Eп і кінетична Eк - обидві функції часу. У рівнянні H = g · t ^2/2 час t відображає протяжність простору падіння. На фіг. 2 показані висоти вільного падіння H за час t від 0 до 1 з (суцільна лінія параболи). Заміна в рівнянні Eп M · g · H висоти H на H = g · t ^2/2 дозволяє характеризувати перетворення Eп в кінцеве значення Eк за часом падіння за t секунд:

Eп = ЄК = M · g ² · t ^2/2 = Дж / t з (1)

При стандартному для Землі прискоренні сили тяжіння g = 9,80665 м / с ² і висоті H = 1 м час прискореного падіння t = 0,451 ... с, але кінцева швидкість V прискореного (у) падіння Vу = g · t = 4, 42 ... м / 1 з співвідноситься з 1 с. При цьому в уявних рівномірних (р) координатах швидкість падіння Vр в 2 рази менше швидкості Vу в прискореної системі відліку:

Vр = Vу / 2 = g · t / 2 = 2,21 ... м / 1 с (2)

Звідси, час t = 0,451 ... з в першій мірі відображає рівномірне падіння за 1 с по псевдовисоте "Hр" = 2,21 ... м (пунктирна лінія). У рівнянні ж H = g · t ^2/2 час t ² відображає рівномірно-прискорений падіння по висоті H = 1 м. Висота 1 м - реальна частина уявної висоти "Hр", і зі швидкістю Vр = 1 м / 0,451. . . з = 2,21 ... м / 1 з продовжилося б рівномірний падіння по далі уявної частини висоти "Hр = 2,21 ... м:

H / t = "Hр" = Vр = 2,21 ... м / 1 с (3)

Відповідно, при рівномірно-прискорений падінні маси M = 1 кг по висоті H = 1 м за час t = 0,451 ... з за рівнянням (1) Eп = ЄК = 9,80 ... Дж / 0,451. .. С, а заміна в рівнянні (1) часу t ² на час t в першого ступеня дозволяє співвідносити енергію Eп = ЄК з 1 з далі уявного рівномірного падіння по псевдовисоте "Hр" = 2,21 ... м:

Eп = ЄК = M · g ² · t / 2 = 21,7 ... Дж / 1 с (4)

За 1 с в квадраті реальна висота прискореного падіння Hу або уповільненої (з) підйому hз дорівнює:

Hу, з = g · t ^2/2 = g • 1 ^2/2 = g / 2 (5)

Величина g / 2 є сопрягающей висотою вільного падіння або підйому за 1 з в квадраті. Звідси, псевдовисота "Hр" рівномірного падіння або підйому за 1 з в першого ступеня дорівнює . Величина g / 2 сполучає і реальні висоти Hу, з з уявними висотами "Hу, з":

"Hу, з" = Hу, з · g / 2) = Hу, з · g / 2 (6)

Наприклад, при Hу = Hр = 0,3 м час t = 0,247 ... с. За рівняння (6) висота "Hу" = 1,47 ... м. З рівняння "Hу" = · "t" ^2/2 (аналог H = g · t ^2/2) уявне час "t" = 0,547. .. с, а "t" ² = 0,3 с. Звідси, час t ² = 0,0611 ... з відображає висоту падіння, а час "t" ² = 0,3 с не тільки відображає, а й так само в цифровому вираженні висоті Hр = Hу:

Hр = Hу = "t" ² = 0,3 м = "з" ² (7)

При потрійному сполучення Hр, Hу, з і "t" ² в будь-який момент рівномірно-прискореного падіння або рівномірно-уповільненої підйому уявне час "t" ² одно реальної висоті Hр = Hу, з. Метрики "Hр", "Hу, з" та "t" ² є маркерами сполучення різних систем відліку. У маркерне просторі-часі рівномірні висоти "Hр" відображають першу ступінь псевдопространства падіння або підйому, а прискорені і уповільнені висоти "Hу, з" - квадрат псевдопространства падіння або підйому:



Б. Приймемо висоту H = 1 м. У прискорених координатах відліку час вільного падіння t = 0,451 ... з яких висоту H = 1 м можна розділити на будь-яке число (N) локальних інтервалів (i) часу (т) і простору (h ) дрібного падіння.

При дробленні часу t на число Ni = 100 т, час т = t / Ni = 0,00451 ... с, а висота h = g · т ^2/2 = 0,0001 м. Для висоти H число Ni = 10000h - це квадрат числа Ni = 100 т для часу t. З огляду на різниці по квадрату числа інтервалів h = 10000 і т = 100, точкову масу M не можна локалізувати на єдиному просторово-часовому рівні падіння.

Якщо розділити масу M на 100 мас m, то їх самостійне падіння теж неможливо, бо кожна маса m повинна одномоментно падати на 1 рівні т і на 100 рівнях h. При цьому з огляду на Ni = 10000h, кожна частка m повинна віртуально розтягуватися в діапазоні 100 стислих рівнів h.

Просторово-часова локалізація досягається при розподілі висоти H. При Ni = 100h висота h = 0,01 м, а час прискореного падіння по висоті h одно с, що відповідає рівнянню Звідси, цикл послідовного падіння точкової маси M по 100 рівнями h призводить до подовження початкового періоду безперервного вільного падіння t = 0,451. . . з в - До 4,51 ... с. Саме тоді складається з циклу 100 періодів часу т прискореного падіння по висоті H = 1 м. Цикл 100 періодів т позначимо часом T дискретного падіння:



Уповільнення часу падіння від t до усуває "квадрат розбіжності" просторової і тимчасової локалізації точкової маси M при дробовому падінні. При однаковій кількості просторово-часових рівнів розподіл маси M = 1 кг на 100 мас m дозволяє здійснити пакетну перекачування Eп в ЄК при розподілі блоку 100 мас m по висоті енергетичного пакета H = 1 м по 1 масі m на 1 рівні h. Виходячи з рівняння (4), при одномоментному пакетному падінні блоку 100 мас m за час т за своїми рівнями h вірно:

Пакет Eп = ЄК = Ni · m · g ² · т / 2 = 2,17 ... Дж / 1 с (10)

У плані квантування енергопакет - це дискретний енергетичний спектр потенційної енергії Eп = 9,80665 Дж по висоті H = 1 м. При числі Ni = 100 відповідно до рівняння (10) пакетна перекачування Eп в ЄК в менше, ніж за рівнянням (4). Це пояснюється перевищенням в 10 разів часу T = 4,51. . . з циклу дискретного падіння кожної маси m над часом t = 0,451 ... з безперервного падіння точкової маси M по висоті H = 1 м, тобто уповільненням часу перекачування Eп в ЄК при пакетному падінні.

Оскільки в рівнянні (10) Ni · m = M, а то вивільнення дискретних порцій Eк при пакетному падінні можна обчислювати за рівнянням:

пакет

В. Особливістю прискореного падіння є циклічність при вивільненні кінетичної енергії. У вільному падінні швидкість зростає від нуля до кінцевого значення в момент припинення падіння. Тільки в цей момент можна виділити порцію Eк. Вивільнення ж Eк при реальному рівномірному падінні вимагає безперервного виділення Eк безпосередньо під час падіння при одночасній перекачуванні Eп в ЄК. Ця умова характеризує рівномірний падіння як рівномірно обумовлене рух, а пов'язані з ним уявні прискорені координати падіння набувають значення прихованих змінних функцій.

Реальним рівномірним падінням є падіння рідини в трубі, яке реалізується за рахунок перерозподілу 1/2 Eк з нижньої половини стовпа рідини до його верхній половині. Частинки рідини проходять 1/2 труби за час, що дорівнює прискореного падіння з 1/2 висоти труби.

Згідно з цими відомим висновків в трубі рідина падає по 2 рівням Ni, Наприклад, при висоті труби 0,6 м час t вільного падіння щодо всієї труби 0,329. .. С. За формулою (9) час дискретного падіння по висоті труби одно , А час т = T / Ni = 0,247 ... з одно часу прихованого прискореного падіння з 1/2 висоти труби. Звідси, для труби в рівнянні (2) швидкість Vр - це вже реальна функція падіння, а Vу - уявна функція падіння.

На фіг. 3 показана замкнута труба неврівноваженого сполучається судини з висотою колін 0,6м. У опускному коліні знаходиться рідина, а в підйомному - пар цієї рідини.

Рідина падає по 2 рівням Ni. На верхньому рівні безперервно поглинається 1/2 Eк борг з нижнього рівня, що дозволяє реалізувати рівномірний падіння рідини за рахунок виключення верхнього рівня з будь-яких інших перетворень енергії. Тому тільки нижня 1/2 труби є робочим рівнем Ni, який бере участь в інших перетвореннях Eп і ЄК.

Приймемо відмінність щільності рідини (L) і пара (S) за 10/1 і порівняти циркуляцію в посудині з прискореним падінням і уповільненим підйомом у вільному просторі точкових тел L = 1 кг і S = 0,1 кг. При вільному падінні L по робочій висоті Hу = 0,3 м час t = 0,247 ... с. За формулою Vу = g · t кінцева швидкість L дорівнює 2,42. .. М / с. Передавши імпульс пару, S почне уповільнений підйом зі швидкістю 24,2 ... м / с і за час = 2,47 ... з досягне висоти hз = 30 м.

За формулою (4) зростання Eк за час падіння t = 0,247 ... з маси L = 1 кг дорівнює убутку Eк за час підйому = 2,47 ... з маси S = ​​0,1 кг. Але при цьому "порушені" безперервність "потоку" маси (падає 1 кг, піднімається 0,1 кг) і час обходу (падіння 0,247 ... с, підйом 2,47 ... с). Усунення одного з цих "порушень" змінить баланс роботи обходу.

За формулою (6) уявна висота прискореного падіння "Hу" = 1,478 ... м, а уповільненої підйому "hз" = 147,8 м. Звідси, за рівнянням (8) уявне опускне псевдоколено "Hр" маркерного врівноваженого посудини є рівним 1, 21 ... м, а підйомного коліна "Hр" - 12,1 ... м. За формулою (3) уявні маркерні коліна "Hр" рівні реальним рівномірним швидкостям падіння рідини Vр = 1,21 ... м / 1 з і підйому пара Vр = 12,1 ... м / 1 с.

У неврівноважену посудині за висотою робочої частини опускного коліна 0,3 м маса рідини 1 кг рівномірно падає за 0,247 ... с. Маса пара 0,1 кг по висоті 0,3 м рівномірно піднімається в підйомному коліні за 0,0247 ... с, а за 0,247. . . з маса підіймається пара теж дорівнює 1 кг, тобто в посудині безперервність потоку маси рідини і пара не порушена.

Але потік маси рухається при розходженні в 10 разів часу t = 0,247 ... з падіння частинок рідини по робочій висоті 0,3 м і часу \ = 0,0247 ... з підйому частинок пара по висоті 0,3 м. При висоті підйомного коліна 0,6 м частки пара реально піднімаються в посудині за час = 0,0494 ... с.

Щодо висоти 0,3 м робочої частини опускного коліна з рідиною стовп пари прагне створити належний врівноважений посудину з підйомним коліном 3 м. Однак в нестійкому посудині це неможливо. У ньому підйом пара перерваний, нереалізований вище висоти труби 0,6 м і часу підйому = 0,0494 ... с. Робоча висота опускного коліна 0,3 м є і реальною частиною опускного коліна маркерного врівноваженого судини з псевдовисотой "Hр" = 1,21 ... м.

Саме робоча висота 0,3 м опускного коліна "формує" належний і маркерний врівноважений посудину, а й зумовлює роботу обходу в замкнутому посудині в реальному рівномірної, прихованої прискореної і маркерной системі відліку.

При двофазному потоці маси M = 1 кг / 0,247 ... з згідно з формулою (4) за час t = 0,247 ... з падіння частинок рідини по висоті 0,3 м зростання енергії Et = 11,8. .. Дж / 1 с, а за час = 0,0494 ... з підйому частинок пара по висоті 0,6 м спад енергії E = 2,37 ... Дж / 1 с. Вивільняється (f) енергія роботи обходу дорівнює Ef = Et - E = 9,51 ... Дж / 1 с.

спад E , Що дорівнює 1/5 частини від зростання Et, відображає відмінність висот підйомних колін неврівноваженого судини 0,6 м і належного врівноваженого судини 3 м (ККД роботи обходу 0,8). При співвідношенні щільності рідина / пар = 100/1 асиметрія висот колін 1 до 50, ККД 0,98. При щільності 1000/1, асиметрія колін 1 до 500, ККД 0,998. І так далі.

Стало бути, правий був А. Ейнштейн, який ще в 1936 році писав: "Немає сумніву, що в квантовій механіці є значний елемент істини і що вона стане пробним каменем для будь-якої майбутньої теоретичної основи, з якої ... вона буде виведена як приватний випадок "(5, с. 313).

Г. Пакетний (квантову) перекачування Eп в ЄК можна реалізувати шляхом тунелювання, наприклад, у відкритому тунелі, який являє собою специфічний неврівноважений посудину. У ньому коліно пара знаходиться всередині рідкого коліна (фіг. 4). Дно тунелю закрито. По всій висоті посудини падаюча рідина випаровується і утворює стовп пари. Пар піднімається, виходить у відкритий простір і там конденсується. Конденсат повертається на верх кільцеподібного стовпа рідини.

Здійснити туннелирование при рівномірному падінні пакета частинок рідини можна при їх розподілі за схемою трикутника клина маси на фіг. 5. При числі Ni = 10h вертикальний катет дорівнює висоті 10 частинок рідини. Горизонтальний катет дорівнює перерізу 10 частинок кільцевого стовпа рідини нагорі тунелю. Гіпотенуза - це зона википання частинок рідини. При падінні частинок клина на кожному рівні h має одномоментно википати по 1 частці рідини, що вимагає узгодження просторових параметрів клина маси.

Так як реальним рівномірним функцій відповідають приховані прискорені функції і рівномірне падіння пов'язане з відліком часу в першого ступеня, а прискорене з другої, то узгодження реальних рівномірних координат падіння клина з його прихованими прискореними координатами падіння вимагає зведення всіх параметрів клина маси в квадрат.

Приймемо обсяг 1 частки рідини за кубик з ребром h = 1 одиниця і площею 1 межі, що дорівнює h ² = 1 ² = 1 одиниця h. Звідси, площа 10 граней верхньої катета клина, що дорівнює 10 h, відображає рівномірну квадратуру малого кола (c) верхнього рівня рідкого стовпа клина маси: c = 10 граней h, при діаметрі ребер h. У квадратури малого кола c = 10 граней є прихована прискорена квадратура малого кола "c" = 10 граней ^2. При c = "c" вони по квадрату повинні сполучатися (дивись нижче) з великими квадратурами кіл.

У рівномірно-прискорених колах (перша-друга ступінь) квадратура великого кола дорівнює C = c ² = 100h = h ^2, а квадрат діаметра d · d = 12,73 ... h = (h ²⁾ дорівнює діаметру "D" = 12,73 ... h прихованого прискореного великого кола "Cу" = 127,3 ... h ^2.

Співвідношення "Cу" / C = 4 / - Це єдиний сполучається коефіцієнт q = 1,273 ..., при якому діаметр D = 1,273 ... см дорівнює площі кола S = 1,273. . . см. Коефіцієнт q проявляє себе кратно числам 1, 10, 100, 1000, .... Звідси, при q в першого ступеня найменше число рівнів в пакеті Ni = 10, а q ² зумовлює найменше число рівномірно-прискорених пов'язаних рівнів Ni = 100. Відповідно, коефіцієнт q погодить квадратури 4 кіл (2 малих і 2 великих) реальних і прихованих перетинів стовпа рідини на верхньому рівні клина маси. При цьому 1,0 одиниця реальної квадратури перетину пов'язана з 1,273 ... одиницею прихованої квадратури перетину.

За формулою (9) просторові і тимчасові рівні клина узгоджуються шляхом вилучення кореня з Ni = 100h = h ^2, число Ni якого пов'язане з q. Цим самим в одиницях виміру h число Ni в клині сполучається з великим колом C через його діаметр D за допомогою виразу і при відомій висоті 1 рівня h в см реальне значення D одно:



Коефіцієнт q погодить клин з будь-яким числом Ni. Наприклад, при довільних значеннях H = 92 см і Ni = 156 висота h = 0,589 ... см. За рівняння (12) D = 8,31 ... см, при радіусі R = 4,51 ... см і площі кола S = 54,2 ... см ^2. Розрахунок перетину верхнього рівня за звичайною формулою S = (H / Ni) ² · Ni збігається з розрахунком S за рівнянням (12). Обсяг H · S в см ³ відповідає стовпа рідини з рівномірним перетином S по всій висоті H. Реальний же обсяг рідкого стовпа дорівнює 1/2 від цього обсягу шляхом зменшення перетину S рідини до нуля внизу клина маси (площа трикутника дорівнює 1/2 від квадрата).

Д. Рівномірно-прискореним інтервалах часу падіння т частинок рідини m відповідає перекачування Eп в ЄК, яку можна виразити дискретними середніми силами f за допомогою прихованих дрібних імпульсів (i) сил fi, як міру дії f за час т, оскільки т однаково в рівномірних і прискорених координатах падіння по 1 рівню h.

Виходячи з сили f = m · g і імпульсу сили fi = f · т, імпульс сили в 1 інтервалі падіння h дорівнює fi = m · g · т, де g · т = Vy. У прихованій системі відліку, при початковій нульовій швидкості Vо і кінцевої прискореної швидкості Vу, приріст кількості руху за час т одно імпульсу сили fi = m · Vо + m · Vу = m · Vу = m · g · т. Так як в рівнянні (6) величина g / 2 погодить висоту Hу з маркерной висотою "Hр", то вона погодить і висоту Hу з "hр". Звідси, імпульси сили fi · (g / 2) = m · g · т · (g / 2) = m · g ² · т / 2 на дрібних рівнях h можна виразити за допомогою дії пакета імпульсів сил Fi. Так як в fi = m · g ² · т / 2 час т виражено в першого ступеня, то дію пакету прихованих імпульсів сил Fi блоку мас m співвідноситься з 1 з:

Пакет Fi = Ni · m · g ² · т / 2 = Fi / 1 с (13)

Рівняння (13) і (10) еквівалентні. Їх можна об'єднати і, спираючись на рівняння (11), з метою єдиного виразу рівнянь енергії і імпульсів висловити за допомогою прихованої дії пакета енергії-імпульсів (Ei):

пакет

Дробові порції пакета Ei реалізуються в тунелі своєрідно. Падаючі частки клина маси вклинюються між внутрішньою поверхнею тунелю і стовпом пара всередині кільцевого стовпа рідини. Горизонтальні шари пара і кільця рідини навколо них розташовані під кутом 90 ^o до вектору дії сили тяжіння. Тому лише під кутом 90 ^o до стовпа пара і до стінки труби тунелю частки клина маси можуть передавати пакет енергії-імпульсів частинок пара.

Трансформація вертикальної пакетної перекачування Eп в ЄК в горизонтальні вектора дії частинок клина маси є поперечним квантуванням по хресту клина маси (фіг. 5). У хресті по вертикалі йде зі швидкістю Vi, обумовленої числом Ni, дискретний процес нарощування Ei частинками рідини. Одномоментно по поперечної складової хреста з нульовою горизонтальною швидкістю руху рідини Vо реалізуються імпульси сил Fi на дрібних горизонтальних лініях ладу частинок рідина-пар.

В результаті вертикальні вектори дії прихованих порцій пакета при дробноравномерной швидкості падіння рідини перетворюються по хресту в поперечні дискретні (з шириною рівня h) вектора дії прихованих імпульсів сил пакета при нульовій поперечної швидкості руху рідини

Е. При меншій кількості Ni = 100h рівномірно-прискорених дискретних (d) рівнів падіння верхній рівень клина маси містить 100 частинок рідини. За арифметичної прогресії (1 + 100) · 100/2 число часток клина одно 5050. Звідси, на дікретних рівнях клина усереднене число частинок рідини (діскретон) одно d = 5050 / Ni = 50,50, а википає по 1 частці рідини. При падінні частинок клина з масою Mc = 1 кг маса клина взаємодіє в тунелі з масою википала рідини Mb = Mc / d = 0,0198 ... кг.

Виходячи з мас Mc і Mb, порівняємо тунельний ефект в мікро- і макросвіті. У мікросвіті, в потенційній ямі, що виникає в поле сил тяжіння, подолання частинками потенційного бар'єру при тунелюванні пов'язано із співвідношенням невизначеностей. Макротуннелірованіе в полі сили тяжіння, з виходом частинок з тунелю, можна пояснити класичної фізикою.

Мікросвіт описують по квадрату амплітуди ймовірності. Тому в рівнянні (14) число Ni = 100 слід висловлювати без вилучення кореня. При H = 1 м, масі клина Mc = 1 кг і часу падіння t = 0,451 ... с, Ei = ЄК = 0,217 ... Дж / с. Звідси, з формули ЄК = Mc · V ^2/2 швидкість рівномірного падіння рідини V = 0,659 ... м / с, а час падіння по висоті H = 1 м одно H / V = 1,51 ... с. За формулою (14), без вилучення кореня з Ni, при t = 1,51 ... з і Mc = 1 кг величина Ei = Eк дорівнює 0,7296 ... Дж / с. Це абстрактна пакетна енергія (Ea), бо вона обчислена вдруге після застосування рівняння ЄК = Mc · V ^2/2, в якій швидкість V не відображає пакетне значення Ei = ЄК за рівнянням (14).

Без вилучення кореня з Ni у формулі (14) клин передає википала рідини Mb енергію Eb = Ei = 0,217 ... Дж / с. При масі рідини Mb = 0,0198 ... кг з рівняння Eb = Mb · Vb ^2/2 швидкість руху википала рідини Vb = 4,68. . . м / с. Так як діскретон d відображає співвідношення маси клина і маси википала рідини, то щодо швидкості Vb швидкість падіння рідини клина дорівнює Vc = Vb / d = 0,09273 ... м / с.

Величини Ea, Vc і d співрозмірні з постійної тонкої структури (0,007297 ...), Магнетона Бора (9,273 · 10 ^-24 Дж · mл ^-1) і ядерного магнетона (5,050 · 10 ^-27 Дж · mл ^-1), т. е. туннелирование при прискоренні сили тяжіння на Землі 9,80665 м / с ² відображає взаємозв'язок і фізичну суть цих світових постійних.

Пакет абстрактної енергії Ea = 0,7296 ... Дж / с відповідає безрозмірного значенням постійної тонкої структури.

Так як 1 Дж відображає перенесення матерії на 1 м, то при перенесенні матерії на 1 см енергія Ea = 0,007296 ... сДж / 1 з дорівнює в цифровому вираженні постійної тонкої структури. Звідси, 1 см і 1 с - це розмірності світових постійних, а реальна "тонка структура" розщеплення енергії при Ni = 100 і H = 1 см згідно з формулою (14) дорівнює Ei = 0,0217153 ... сДж / с.

Ж. Взаємодія частинок мікросвіту під кутом 90 ^o відповідає трансформації Ei в тунелі по хресту клина маси.

Квантування і туннелирование відображає своєрідність природи мікросвіту. З рівняння Щредінгера слід, що якщо частка знаходиться в потенційній ямі, то "її енергія приймає тільки певні спеціальні значення, що утворюють дискретний енергетичний спектр" (7, том 9, с. 102).

У гравітаційному макротуннеле теж утворюється дискретний енергетичний спектр (енергетичний пакет). І квантове рівняння Щредінгера і класичне туннелирование відображають, як з безперервних функцій просторових змінних виникає квантування у вигляді пакету дискретних рівнів енергії в атомі або в гравітаційному тунелі.

До теперішнього часу не розкрито суть квадрата амплітуди ймовірності. "Який механізм ховається за цим законом? ... Нікому ніякого механізму відшукати не вдалося. Фізика ... здалася. Ми не вміємо пророкувати, що повинне було б трапитися в даних обставинах. Трохи того, ми впевнені, що це немислимо... доводиться визнати, що ми змінили нашим колишнім ідеалам розуміння природи. Може бути, це крок назад, але ніхто не навчив нас, як уникнути його! ... в даний час доводиться обмежуватися розрахунком ймовірностей. ми говоримо "в даний час", але ми дуже серйозно підозрюємо, що все це - вже назавжди і розгризти цей горішок людині не по зубах, бо така природа речей "(7, том 3, с. 214).

Однак "Є фізики, які інтуїтивно відчувають, що наш світ можна описати як-то по-іншому, що можна виключити ці невизначеності в поведінці частинок. Вони продовжують працювати над цією проблемою, але до сих пір жоден з них не досяг скільки-небудь істотного результату "(7, том 1, с. 120).

Приховані змінні функції частинок клина маси - це аналог квадрата хвильової функції в рівнянні Щредінгера, згідно з яким "Хвильова функція окремої частки - ... є функція положення, але класичного значення вона, взагалі кажучи, не має" (7, том 9, с. 226).

Локалізація ж окремих частинок в тунелі має класичне значення, так як перевищення по квадрату числа Ni просторових рівнів над числом Ni тимчасових інтервалів усувається внаслідок уповільнення часу пакетного падіння окремих частинок по висоті тунелю.

Квантування і релятивізм суперечливі. "Як це не дивно, виявляється (з причин, в яких ми ще не розібралися), що комбінація релятивізму і квантової механіки, мабуть, забороняє придумування рівнянь, вільних від протиріч. Зауважте: не через розбіжності з експериментом, а від внутрішніх протиріч "(7, том 5, с. 254).

Уповільнення часу падіння частинок рідини в тунелі можна вважати проявом релятивізму. Пакетне туннелирование усуває протиріччя між квантуванням і релятивізмом, бо саме квантування визначає релятивізм. Але уповільнення часу падіння частинок рідини є псевдорелятівізмом, тому що сам темп часу при цьому не сповільнюється.

Отже, стосовно до гравітаційного тунелюванні квантова механіка є вельми своєрідним, але все ж приватним розділом класичної механіки. Мабуть, класичні принципи гравітаційного квантування єдині в мікро-, макро- і мегамире.

І. "Існує фізична проблема, загальна багатьом наукам, дуже стара до того ж, але до цих пір невирішена. Це ... - питання давно, понад сто років тому, відставлений наукою в сторону. Жоден фізик ще не зміг математично бездоганно проаналізувати його, не дивлячись на його важливість для суміжних наук. Це аналіз циркуляції або вихровий рідини. Якщо простежити еволюцію зірки, то рано чи пізно ми прийдемо до такого моменту, коли в зірці починається конвекція; і з цього моменту ми вже не знаємо, що буде далі "(7, том 1, с. 69).

Конвекція на Сонце може здійснюватися в тунелях, наявність яких побічно підтверджує грануляційна структура його поверхні. "Гранули являють собою яскраві цятки більш-менш круглої форми, видимі на поверхні Сонця ... Розмір гранул 150-300 км, час життя 5-10 хв. Гранули яскравіше міжгранульних проміжків на 20-30%, що відповідає різниці температури в середньому на 300 K. Грануляція однакова на всіх геліографічних широтах. Спостереження показали існування осередків, в яких рух відбувається в горизонтальному напрямку від центра осередку до її кордонів. на кордонах супергранул магнітне поле посилено. Припускають, що супергранули відображають існування на глибині декількох тисяч км під поверхнею конвективних осередків такого ж розміру "(1, т. 24, с. 152).

Виходячи з цих спостережень, гранули - це верхні торці відкритих мегатуннелей, а осередки в глибині конвективного зони (0,2 радіуса Сонця) - це нижні частини тунелів. Роль труб тунелів виконує магнітне поле. У підйомному коліні нагріте речовина піднімається вгору, виходить з тунелів, охолоджується при русі від центру до кордону гранул, потім опускається на верх кілець опускних колін і по внутрішній стороні магнітної оболонки мегатуннелей падає вниз.

Гранули відображають наявність мережі тунелів в обсязі кулі Сонця, які звужуються до його центру. При поперечної трансформації Ei в мегатуннелях, вектора дії імпульсів сил спрямовані всередину кіл від кілець падаючого речовини назустріч один одному в площині, перпендикулярній до вектора дії сили тяжіння, але не під кутом 90 ^o до звужується оболонок тунелів. На Сонці "куди не кинь, усюди клин" і при розкладанні кільцевих векторів їх "зустрічно-поперечні" вектори дії вдавлюють конусні оболонки тунелів до центру Сонця, ніж запобігають його руйнування.

При умовному робочому тілі рідина-пар вдавлення не матиме при випаровуванні рідини з бічної твірної конуса, так як частинки пара залишають рідину під кутом 90 ^o до її поверхні, а не до вектору дії сили тяжіння. З цієї причини зникне зустрічно-поперечне дію імпульсів сил і, відповідно, ефект вдавлення. Без випаровування з бічної твірної стовп рідини має однаковий перетин по висоті тунелю. Це не впливає на пакетне падіння. Необхідно лише рівність мас рідкого стовпа і належного клина. На Сонці немає "випаровування" з оболонок тунелів. "Пар" може надходити в підйомне коліно через глибинну осередок з глибинної зони Сонця, де температура вище, ніж на поверхні.

Мабуть, Сонце трансформує тяжіння в випромінювання. "В атмосфері Сонця перенесення енергії. .. Здійснюється випромінюванням. В верхні шари атмосфери (хромосфера і корона) частина енергії доставляється механічними і магнітогідродинамічними хвилями, які генеруються в конвективного зоні, але поглинаються лише в цих шарах" (1, том 24, с. 151). Мабуть, механічні та МГД хвилі генеруються при пакетних перетвореннях в мегатуннелях, а потім в хромосфері і короні перевипромінюють в "променисті" космічні енергопакету. Цей процес дозволяє заповнювати втрати променевої енергії на Сонці.

К. На Землі макротуннелірованіе при g = 9,80665 м / с ² пов'язане з ядерним магнетон, постійної тонкої структури і магнетон Бора. У мікросвіті в їх рівняння входять постійна Планка і швидкість світла. Коефіцієнт q = 4 / = 1,273. .. Пов'язаний з діаметрами Землі: екваторіальний - 12756,32 км, а полярний - 12713,55 км, т. Е. Земля пов'язана з квадратурами 4 кіл клина маси. Поверхня Землі "замітає" за добу площа, рівну її 4 великим колам. З огляду на перераховане, але всупереч думці, що "Рік не« природна "величина, вона введена людьми" (7, том 1, с. 137), розглянемо зв'язок між обертанням Землі і космічними енергопакет поза Сонця.

Рік триває 31556925,9747 с, а 365,24219879 сонячних днів відповідають +366,24219879 зоряним діб Землі. При радіусі Сонця Rs = 696000 км і швидкості світла c = 299792456,2 ± 0,8 м / с, за час зоряної доби Землі T = 86164,09054 з світло проходить відстань L = 2,583134434 х 10 ¹⁵ см, рівне сонячного пакету довжиною в 37114,000 ... Rs.

Пакети розбігаються щодо один одного нібито з подвійною швидкістю світла. Але це - уявне прискорене поширення світла з подвоєною швидкістю V у = 2 · c. Реальна ж рівномірна швидкість взаіморазбеганія пакетів відповідно до рівняння (2) дорівнює швидкості світла: Vр = Vу / 2 = 2 · c / 2 = c.

Класична фізика дозволяє розглядати це явище природи без порушення заборони на перевищення швидкості поширення світла. Різниця швидкостей світла в 2 рази відображає відмінність енергетичних характеристик в кубі. Тому енергію можна зіставляти з позиції уявних прискорених і реальних рівномірних координат формування пакетів. Уявне прискорене в 2 рази розбігання пакетів Ps відображає граничний взаімоперенос енергії, якому відповідає менший (по кубу) рівномірний перенесення енергії пакетами Pw:



Розмірність семи значущих цифр пакетів Pw пов'язана зі швидкістю поширення світла c = 3,335640. . . · 10 ^-11 с / 1 см і з коефіцієнтом F = 333564,0 (похідна постійної Фарадея), використовуваним при узгодженні всіх світових постійних (4, с. 266). Подвоєна швидкість взаімопереноса енергії пакетами Pw = 2 · 33,3 ... Rs / T менше мнимого граничного взаімопереноса енергії пакетами Ps = 2 · 37114 Rs / T .

Інваріантність швидкості світла на увазі незмінність довжини пакетів Ps в минулому, сьогоденні і майбутньому. Але астрономічні вимірювання вказують на уповільнення обертання Землі в середньому на 1,640 мс за 100 років. За час t = 0,01640 мс пакети зі швидкістю світла проходять додатково 4,916 ... км на рік. Тому кожен з 37114 інтервалів пакета і радіус Сонця, який є знергомаркером довжини 1 інтервалу, повинен рости на 4,916 ... км / 37114 = 13,24 ... см / рік. При цьому уявна подвійна прискорена швидкість взаємного зростання радіусів Сонця при розбігання пакетів дорівнює Vу = 2 · 13,24 ... см / рік.

За формулою (2) реальна рівномірна подвійна швидкість взаємного зростання радіусів Сонця Vр = Vу / 2 = 2 · 13,24 ... / 2 = 13,24 ... см / рік дорівнює зростанню діаметра Сонця, а одинарна - зростання радіуса Сонця на 6,62 ... см в рік. Це обумовлює незмінність числа інтервалів 37114 Rs в зростаючих пакетах Ps і вказує на "народження" системи Сонце-Земля і її вихідних енергопакетів в мікросвіті. Планетарна модель атома допускає це.

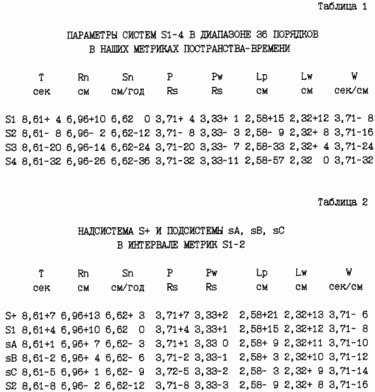

У таблиці 1, в метриках системи Сонце-Земля (S1) наведені параметри систем S1-4 зі зменшенням радіуса Сонця Rs = Rn1, часу Т1 Землі і пакета Ps = P1 на 12 порядків. Їм відповідають пакети Pw, довжини пакетів Lp, Lw, зростання Sn радіусів ядер Rn, перенесення енергії W = T / Lw. Дано лише перші три значущі цифри і число порядків. Швидкість світла, виражена у вигляді с / Rs і с / см, дорівнює довжині пакетів Lw4 = Pw4: c = 2,321606 ... с / Rs = Lw4 [2,321605 ... см] (16) c = 3,3356409 ... -11 с / см = Pw4 [3,3356406 ... -11 Rs] (17) Довжина пакетів Lp2-4 менше радіусів ядер Rn2-4, які формують їх. Це здається нереальним. Але в їх власних координатах відліку часу T2-4 і радіусів Rn2-4 довжина пакетів Lp2-4 більше радіусів Rn2-4. Наприклад, пакети P3 формують ядра з радіусом Rn3 = 6,96-14 см. При T3 = 8,61-20 з довжина пакета Lp3 = c · T3 = 2,58-9 см, а число радіусів ядра n3 в пакеті P3 одно Lp3 / Rn3 = 37114 Rn3. Внаслідок цього для нас в системі S4 реальна швидкість перенесення енергії W4 дорівнює енергопакету P4.

Радіус ядра Rn3 дорівнює радіусу ядра атома 10 ^-14 см. Для нас довжина пакета L3 = 2,58-33 см дорівнює фундаментальної довжині 10 ^-33 см. Але в своїх метриках системи S3 довжина пакета Lp3 = 2,58-9 см дорівнює радіусу атома 10 ^-9 см.

Викладене дозволяє пояснити причину червоного зсуву. При щорічному уповільненні 1 обороту T Землі на час t зростання пакетів P4 до пакетів Ps триває: T / t = 5,25 ... млрд років. Звідси, наприклад, радіус Сонця 2,6 ... млрд років тому був в 2 рази менше, а добу в 2 рази коротше.

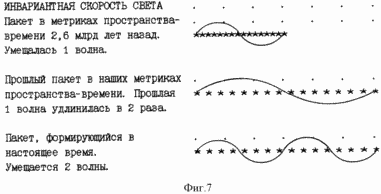

На фіг. 7 показані космічні пакети Ps тоді і тепер в сполученні з електромагнітними хвилями при незмінній швидкості світла. Раніше пакети були коротше і вони містили певну кількість хвиль. Для наочності показана 1 хвиля. Зараз пакети в 2 рази довше і містять вже 2 хвилі.

Спостерігаючи Всесвіт з відстані 2,6 ... млрд світлових років, ми бачимо події, в яких час йшло в 2 рази швидше. При наближенні пакетів до Землі, прискорений темп часу, зафіксований в світловому потоці у вигляді хвиль світла "вморожених", в пакети, сповільнюється до реального для нас темпу часу. В результаті, минулі пакети і все хвилі світла, "вморожені" в них, синхронно розтягуються до довжини пакетів в даний час. При цьому повинно спостерігатися релятивістське зниження частоти світла в 2 рази, що виражається в червоному зміщенні.

Вихідні пакети формують заатомние ядра з радіусом Rn4 = 6,96 · 10 ^-26 см. Розмірність перших трьох цифр швидкостей зростання Sn1-4 дорівнює постійної Планка h = 6,626176 ... · 10 ^-34 Дж · с. Їх абсолютна рівність відповідає уповільненню обертання Землі на 1,64062 ... мс за 100 років. Так як 1 Дж відображає перенесення матерії на 1 м, то при перенесенні матерії на 1 см квант дії Планка h = 6,626176. .. · 10 ^-36 сДж · з в цифровому вираженні дорівнює росту Sn4 = 6,626176 ... · 10 ^-36 см / наш рік. Отже, найменша (s) швидкість росту радіусу ядра n4 дорівнює Ss = Sn4 / 31556925,9747 з = 2,099753 ... · 10 ^-43 см / 1 с.

Зростання ядер не нескінченний. Швидкість їхнього зростання не може перевищити швидкість світла c = 2,99 ... • 10 ¹⁰ см / с. Найменша швидкість росту Ss ядер n4 менше швидкості світла в 1,42 ... · 10 ⁵³ рази. Звідси, максимально допустимий радіус ядра Всесвіту дорівнює Rn4 · 1,42 ... · 10 ⁵³ = 9,93 ... · 10 ²⁷ см, тобто 10,5 ... млрд світлових років. Співвідношення Ss / с = Rn4 / R Всесвіту = 7,00 ... · 10 ^-54 рівні космологічної сталої описує щільність енергії і натяг вакууму для особливої ​​космічної сили тяжіння при і сили відштовхування при

Зростання ядер і космічних енергетичних пакетів обумовлює пропорційне розширення всіх структур нашого Всесвіту. Це має велике значення. Наприклад, Місяць віддаляється від Землі в середньому на 3,66 ... см в рік, тому що середня відстань між центрами Землі і Місяця в 1,81 ... рази менше радіуса Сонця, який росте на 6,62 ... см в рік.

Земля теж зростає. Радіус Землі в 109,2 ... рази менше радіуса Сонця і її радіус зростає в середньому на 0,06 ... см в рік. Але Земля обертається нерівномірно і бувають дамі періоди прискорення її обертання. У ці періоди відстань від Землі до Місяця скорочується, а Земля стискається, тобто обертання Землі, її розміри і відстань Земля-Місяць змінюються синхронно.

Флуктуації зміни відстані від Землі до Місяця і флуктуації обертання Землі відображають періодичні стиснення Землі. Зростання і періодичні стиснення Землі можуть викликати землетрусу і тому можуть служити сейсмічними провісниками. Дату і інтенсивність землетрусів можна визначити по одночасності флуктуацій уповільнення обертання Землі (яка дорівнює 0,0164062 ... мс / рік в середньому) і флуктуацій збільшення відстані від Землі до Місяця (яка дорівнює 3,66 ... см / рік або 0, 01 см / T в середньому). Це можна зробити порівнянням річний флуктуації W із середнім ростом відстані від Землі до Місяця Si = 0,01 см за зоряна доба T :

Si = W / N (18)

де W - виміряний річне зростання відстані Земля-Місяць;

N - 366, ... - число зоряної доби T в році.

За 1 оборот T (Аналог 1 періоду т в пакеті клина маси) зростання відстані Земля-Місяць Si = 0,01 см дорівнює 1/100 від 1 см, т. Е. Дорівнює ширині 1 дискретного енергетичного рівня h в пакеті з H = 1 см і числі Ni = 100. Добове вимір Si і T уточнить прогноз землетрусів по флуктуації цих величин в особливій (подвійний) планеті Сонячної системи Земля-Місяць.

Одночасно необхідно спостерігати за тепловим режимом морів і океанів, який теж впливає на малі зміни розмірів Землі. Зростання температури океанів і морів викликає неминуче зростання Землі через температурного збільшення обсягів води, а це затримує землетрусу, що викликаються збільшенням самого обсягу земної кулі. Але в кінцевому рахунку ця затримка може бути несприятливою при прискоренні обертання Землі і наближенні Місяця до Землі. У ці періоди Земля стискається. Але температура води може не знизиться, вода не зменшить обсяг і не компенсує наростання тектонічного напруги земної кори. В цьому випадку очікуються сильні землетруси.

Л. Прискорений (подвійна швидкість) перенесення енергії пакетами Pw1 = 2 · 33,35640 ... = 66,71 ... Rn / T1 пов'язаний з коефіцієнтом пропорційності G = (6,673 ± 0,003) · 10 ^-8 см ³ / г · з ^2, що відображає прискорену функцію тяжіння (час в квадраті). Ступінь 10 ^-8 в G і в рівномірної швидкості перенесення енергії W1 = 3,7114 · 10 ^-8 с / см одна і та ж (час в першого ступеня). Тому добування кореня з G перетворює приховані прискорені функції перенесення енергії і тяжіння в реальні рівномірні.

Згідно таблиці 1 всі параметри всіх пакетів пов'язані зі швидкістю світла, а довжини пакетів У таблиці 2 між підсистемами sC і S2 за 1 оборот T повинні формуватися пакети Lp = 2,58314434 · 10 ^-4 см, рівні Звідси, прихована прискорена функція тяжіння дорівнює розмірності рівномірної швидкості поширення світла і пакетів:



З позиції нашого простору-часу в підсистемі sA порушено співвідношення між довжиною пакетів і радіусами ядер, а починаючи з підсистеми sB довжини пакетів Lp менше радіусів Rn, які формують їх. Тому на тлі релятивістської специфіки в еволюції енергопакетів у Всесвіті швидкість світла в рівнянні (19) нібито менше її інваріантного значення c = 2,997 ... · 10 10 см / с в будь-яких метриках простору-часу.

Зменшення пакетів проявляється і в надсістемой, які більше Сонячної системи. Так, в наших метриках довжина пакета Lp + = 2,58 + 21 см більше, ніж ця ж довжина пакета в власних метриках надсістеми S +: Lp + = 37114 · Rn + = 2,58 + 18 см. З цього випливає, що з позиції наших метрик пакети Lp + формуються з перевищенням швидкості світла, що нереально. Для нас лише Земля-Сонце формують пакети реальної довжини.

Гранична (l) довжина пакета не може перевищити радіус ядра Всесвіту і дорівнює Ll = 9,93 ... • 10 ²⁷ см. Її формує ядро з граничним радіусом Rl = Ll / 37114 = 2,67 ... • 10 ²³ см, яке більше радіуса Сонця в 3,84 ... • 10 ¹² десь. Відповідно, при часу зоряної доби Землі T1 = 86164,09054 с, час Tl = T1 · 3,84 ... • 10 ¹² = 3,31 ... · 10 ¹⁷ с.

Світло проходить радіус Rl, рівний довжині 1 інтервалу довжини пакета Ll, за час ТL = Tl / 37114 = 8,93 ... • 10 ¹² с. Електромагнітні хвилі за час ТL проходять граничний радіус Rl з гранично можливою швидкістю світла c = Rl / ТL = 2,99 ... • 10 ¹⁰ см / с. Це означає, що з цього моменту швидкість світла буде блокувати подальше зростання пакетів.

Починаючи з Rl, що ростуть ядра наздоганяють незмінний розмір сформованих пакетів, а ядро ​​Всесвіту порівнюється з довжиною його пакетів. Тому еволюція пакетів закінчується на сфері ядра Всесвіту з їх "нульовий" довжиною при прихованому в них числі 37114 інтервалів, рівних радіусу ядра Всесвіту.

На фіг. 8 показаний коло еволюції матерії. Суцільний півколо - це фаза зростання S ядра n4 до розміру ядра Всесвіту за 10,5 ... млрд років. Пунктирний півколо - фаза стиснення З ядра Всесвіту за наступні 10,5 ... млрд років до розміру ядра n4. Разом з двофазної еволюції Всесвіту зі швидкістю світла обертається за годинниковою стрілкою система відліку. Дві точки кола відображають зміну фаз. Нижня точка знаходиться на сфері ядра n4, а верхня точка - на сфері ядра Всесвіту. Права та ліва риса кола - це 1/2 фаз еволюції ядер, в яких по "віком" знаходиться Сонячна система (S1).

У нижній точці, в момент переходу найменшою швидкості стиснення Cs ядер n4 в найменшу швидкість їхнього зростання Ss, величини Cs = Ss = 2,09 ... · 10 ^-43 см / с тотожні. При зростанні ядер n4 швидкість їхнього зростання безупинно наростає і при досягненні розміру ядра Всесвіту порівнюється зі швидкістю світла. При цьому довжина пакетів спочатку наростає до граничної довжини Ll при ядрі Rl, де швидкість їхнього зростання порівнюється зі швидкістю світла, а потім при незмінній блокованої довжині Ll стискається до "нуля" на сфері ядра Всесвіту.

У верхній точці, в момент переходу найвищої (g) швидкості росту Sg ядра Всесвіту в найвищу швидкість стиснення Cg, величини Sg = Cg = 2,99 ... • 10 ¹⁰ см / с тотожні - рівні швидкості світла. При стисненні ядра Всесвіту швидкість його стиснення безперервно падає і при досягненні розміру ядра n4 порівнюється зі швидкістю Cs = Ss. Пакети ж, починаючи з їх нульової довжини на сфері ядра Всесвіту, розпрямляються (ростуть) до радіуса Rl, де швидкість їх расжатія-стиснення дорівнює швидкості світла при c = Sg = Cg, а потім зменшуються до сфери ядра n4.

Однак одноколових еволюція нашого Всесвіту неможлива. При переході в фазу стиснення, в якій ядро ​​Всесвіту стискається від сфери до її центру, "напрям" еволюції ядра має змінюватися на зворотне, з ходом часу проти годинникової стрілки. Оскільки час входить в єдині метрики розширюється або стискається простору-часу, то одномоментний хід часу і за і проти годинникової стрілки при однокруговій еволюції Всесвіту неможливий.

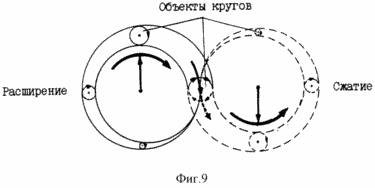

М. На фіг. 9 показані два кола еволюції матерії, в яких хід часу змінюється на протилежний. Лівий коло (обертання за годинниковою стрілкою) - фаза розширення Всесвіту. Правий коло (обертання проти годинникової стрілки) - прихована фаза стиснення Всесвіту. У зоні дотику кіл матерія переходить зі сфери Всесвіту в невидиму область сжимающейся Всесвіту і навпаки. Об'єкти, що входять до кола, мають однакові вектори обертання або звернення їх структур по або проти годинникової стрілки (на кресленні за годинниковою стрілкою).

Двохколовий еволюція матерії співвідноситься з поняттям про Чорних дірках, як невидимих ​​компонентах подвійних зоряних систем, в яких одна компонента - це звичайна видима Зірка, а інша - це невидимий космічний об'єкт - Чорна діра. У обертається Чорної діри є обмежена зона ергосфери. Об'єкти ергосфери володіють моментом обертання, що збігається з кутовим моментом Чорної діри. На фіг. 10 матерія перетікає з невидимою Чорної діри в видиму оптичну зірку і навпаки (1, тому 29, с. 82).

Так як найменша швидкість стиснення пакетів реалізується на сфері ядра n4, то пакети не можуть проникнути всередину ядра n4. З огляду на нульовий довжини пакетів на сфері ядра Всесвіту вони не можуть, як і зі сфери Шварцшильда, вийти з ядра Всесвіту. З цієї причини видиме розширення і невидиме стиснення ядер йде в "зоні ергосфери всьому Всесвіті" між двома Чорними дірами: сферами ядер n4 і Всесвіту. Відповідно до теорії Черних дір релятивістське гравітаційне стиснення (колапс) зірок підтверджує можливість стиснення ядра Всесвіту.

Але дві фази-двохколовий еволюція Всесвіту нереалізована, бо в зоні дотику кіл матерія не може переходити з кола в коло в різних метриках простору-часу: при переході з лівого в правий коло - в момент максимального екстремуму метрик, а в момент переходу з правого в лівий коло - в момент мінімального екстремуму метрик.

Цього протиріччя немає при чотирьохфазна-двухкруговой еволюції простору-часу в двох рівноправних симетричних колах, кожен з яких складається з двох фаз-напівкіл (фіг. 11). Об'єкти кіл, при однакових розмірах, векторах і оборотах обертання або звернення їх структур переходять по зустрічним синусоїди від точок 1 в єдиній точці 3 в зоні дотику кіл з однієї фази в іншу. Різні фази синусоїд знаходяться в різних колах. Мається на увазі, що рознесені точки 1 теж є єдиною точкою дотику кіл.

Лівий коло (обертання за годинниковою стрілкою) - наш Світ, а правий коло (обертання проти годинникової стрілки) - Антисвіт. Матерія-антиматерія за 21,0 ... млрд років проходить довжину синусоїди між точками 1. Фаза розширення Всесвіту триває 10,5 ... млрд років (верхні суцільні лінії - точки 1, 2, 3). Інша 1/2 синусоїди - це фаза стиснення в правому колі Антівселенной (нижні пунктирні лінії - точки 3,4,1). З позиції правого кола те ж саме: верхні пунктирні лінії (точки 1, 5, 3) - фаза розширення, а інша 1/2 синусоїди - це фаза стиснення в лівому колі (нижні суцільні лінії - точки 3, 6, 1).

Кола Миру і Антимира закриті одна від одної. Однак вони єдині в нескінченних циклах розширення-стиснення реального і прихованого простору-часу тривалістю по 42,0 ... млрд років, в яких "все повертається на круги своя". Приховані прискорені функції кожного кола проявляються в іншому колі у вигляді сили стиснення (сили тяжіння) на тлі зростання ядер цього кола, що виражається в розширенні простору і в подовженні часу обертання їх структур, тобто в їх релятивістському уповільнення темпу обертання (темпу часу).

Оскільки раніше секунда відображала тільки другий розподіл градуса, а тепер використовується і для другого поділу години, то "пакетне час" формування пакетів по 37114 Rn1-4 за 1 осьової оборот T1-4 щодозірок співвідноситься в першу чергу з незмінним числом 360 ^o градусів - 3600 '' секунд. Але як одиниця виміру часу пакетне час співвідноситься з T1-4 = 86164,09054 з при уповільненні пакетного часу обертання t1-4 = 0,0164062 ... мс за 1 власний рік, бо згідно таблиці 1 в діапазоні метрик систем S1-4 величини T, Rn, Sn і P відрізняються на 36 порядків тільки абсолютними величинами. Це обумовлює пакетну релятивістську константу T / t = 5,25 ... млрд власних років в системах S1-4.

Виходячи з релятивістської константи T / t, все системи S1-4 знаходяться в точці 2. Тому Сонячна система (S1) складається з атомів (S3). Зростання ядер всіх систем пройшов 1/2 часу еволюції до віку Всесвіту 10,5 ... млрд років в точці 3. При цьому всі ядра безперервно ростуть від точки 1 до точки 3. Довжина ж пакетів спочатку зростає від точки 1 до ядра з граничним радіусом Rl, а потім стискається до нуля в точці 3.

Радіус Rl = 2,67 ... • 10 ²³ см = 283014,3 ... світлових років теж є релятивістської величиною. Його просторова метрика 2,67 ... • 10 ²³ см знаходиться між точками 2 (радіус Rs = 6,96 × 10 ¹⁰ см) і 3 (радіус ядра Всесвіту = 9,93... Х 10 ²⁷ см), а тимчасова метрика 283014,3 ... світлових років перебуває між точками 1 і 2, бо в точці 2 релятивістський вік всіх систем дорівнює 5,25. .. Млрд років. Оскільки на фіг. 11 неможливо позначити єдиною точкою просторово-часової радіус Rl, де фіксується зміна зростання-стиснення довжини пакетів, то довжина пакетів показана абстрактно заштрихованими розширюються і сжимающимися хордами щодо точки 2.

У нашій обертається Всесвіту фазові переходи найвищої швидкості росту-стиснення ядер в точці 3 на сфері ядра Всесвіту і найвищою швидкістю зростання-стиснення пакетів при граничному ядрі з радіусом Rl відбуваються з тотожною швидкістю обмінного взаємодії, що дорівнює швидкості світла c = Sg = Cg.

Фазові ж переходи найменшою швидкістю зростання-стиснення ядер в точках 1 (сфера ядра n4) відповідно до квантом дії Планка відбуваються з тотожною швидкістю обмінного взаємодії Ss = Cs = 2,099753 ... · 10 ^-43 см / 1 с.

У нашому просторі-часі метрики Сонячної системи (S1) і Атома (S3) відрізняються за абсолютними величинами. Тому наш день триває довше атомного "року". Але при вимірі простору-часу за допомогою пакетного часу, при якому величини 37114 Rn і T / t константи, метрики S1 = S3. Можливість визначення віку Землі за часом розпаду радіоактивних елементів атома підтверджує це.

Пакетне час пов'язане з ростом 1 інтервалу Si = 0,01 см при Ni = 100 в пакеті довжиною 1 см в просторі Земля-Місяць, тобто на 3,66 ... см за 366, ... зоряної доби T в році. При цьому 360 ^o градусів і 3600 '' секунд 1 пакетного обороту T пов'язані з 36 порядками, які охоплюють діапазон метрик простору-часу систем S1-4.

Всесвіт, Зірки, Атоми - це єдина сполучена система. Пакетне час 1 осьового обороту T - Це універсальна релятивістська одиниця часу формування енергетичних пакетів з числом Ni = 100 і 37114. Системи S1-4 - це рівноцінні просторово-часові енергетичні структури. Вони не утворюються і не зникають. Вони існують вічно в нескінченних циклах еволюційних перетворень.

Н. Вивільнити пакетну енергію Всесвіту, зокрема силу їх стиснення C (силу тяжіння g), можна в закритому тунелі, в якому робоче тіло не виходить у вільний простір. Перетворення в ньому можна описувати з позиції сили, хоча "Ідея сили не дуже придатна для квантової механіки, там більш природна ідея енергії" (7, том 1, с. 252). Оскільки пакетне туннелирование спирається на локальні середні сили f у вигляді дії прихованих дискретних імпульсів сил fi, то поєднання ідеї сили і енергії, у вигляді енергії-імпульсів Ei, спрощує розгляд практичних завдань.

Закритий тунель - це пристрій, відоме як теплової труби гравітаційної дії (фіг. 12). Внизу труби випаровується рідина, а нагорі конденсується пар. Центральний ділянку труби - це нейтральна зона. Зони нагріву є робочим ділянкою, який відповідає вимозі википання клина маси при падінні частинок рідини.

Циркуляцію в тепловій трубі не пов'язують з неврівноваженим посудиною. Діє такий принцип її дії: "Наявність постійно діючого перепаду тиску ... забезпечує безперервне перетікання пара вздовж теплової труби. Рух пара буде тим інтенсивніше, чим більше перепад тиску. Цей перепад буде тим вище, чим сильніше розрізняються між собою щільність насичують парів рідини при даній температурі _п і щільність самої рідини _ж, т. е. теплопередача буде ефективніше, якщо вираз 1 - _п / _ж) буде наближатися до одиниці "(6, с. 25). У неврівноважену посудині показана аналогічна залежність. У ньому при збільшенні відмінності щільності рідина / пар зменшується час підйому частинок пара. У підсумку, ККД роботи обходу зростає, прагнучи до одиниці.

Однак в дослідах різниця температур по висоті теплової труби не впливає на тепловий потік. Це явище виявлено, але не пояснено: "У тепловій трубі перенесення тепла Q в першому наближенні не залежить від перепаду температури" (6, с. 24). Всупереч теорії температурних перепадів і тисків "... максимальний осьової потік, який може бути отриманий при даній температурі випарника, виявляється ... не залежить від інтенсивності тепловідведення" (3, с. 293). Відзначено високі теплові потоки при изотермичности циркуляції (2, с. 66), яка ще й полегшує запуск труби в режим циркуляції (2, с. 106).

Опис гравітаційної теплової труби з позиції тунелю з неврівноваженими колінами кільцеподібного стовпа рідини і стовпа пара всередині нього усуває парадокси циркуляції двухфазного робочого тіла в тепловій трубі. У цьому плані використання тунелю в якості теплообмінника є його супутньої можливістю.

У тунелі реалізується специфічне термодинамічна рівновага. Зазвичай дифузія молекул рідини в фазу насиченого пара йде на кордоні розділу фаз разом із зустрічною дифузією молекул пари в рідину. У тунелі молекули рідини і пара впроваджуються в зворотні фази в різних зонах без зустрічної дифузії молекул пара і рідини, і тому втрати енергії в процесі витрат-повернення тіла при випаровуванні і конденсації мінімальні. З цієї причини в тепловій трубі ". .. Тепло витрачається не на нагрів рідини, а на компенсацію охолодження" (6, с. 9). Отже, чим менше роль тунелю в якості теплообмінника, тим менше потрібно енергії на підтримку процесу циркуляції. Звідси, зона нагріву в тепловій трубі відповідає зоні компенсації втрат тепла в тунелі.

Теорія теплових труб інакше пояснює причину уповільнення падіння рідини: "При великих швидкостях потоку пара, істотним є його взаємодія із зустрічним потоком стікає конденсату. У результаті, в будь-якому поперечному перерізі теплової труби має місце складна епюра швидкостей молекул рідини і пара. Перебіг плівки гальмується" ( 6, с. 21). Уповільнення ж "стікання" рідини в тунелі - це наслідок квантування, тобто пакетного тунелювання.

Для виділення енергії сили стиснення простору-часу (сили тяжіння g) необхідні певні умови. З цією метою зону конденсації пари можна виконати у вигляді розширювальної ємкості, в якій шляхом магнітогідродинамічної (МГД) перетворення енергії потоку пари виділяється електричний струм (фіг. 1). Перепад тиску в ній сприяє запуску тунелю і підтримці специфічною циркуляції, пов'язаної з виділенням енергії. Розширювальний бачок не впливає на пакетне падіння рідини в тунелі. Нейтральна зона між зоною нагріву тунелю і бачком може бути відсутнім.

У МГД генератор повинен надходити струмопровідний пар. Електричний струм проводять пари лужних металів. Ці метали використовуються і в якості наповнювачів теплових труб.

У таблиці 3 наведені основні параметри тунелів натриевого наповнення з висотою H робочої зони тунелів 100, 200 і 300 см при температурах нагріву 800-1300 o C. Вивільняється енергія Ef зростає в міру збільшення температури і висоти тунелів, а коефіцієнт корисної дії роботи обходу двухфазного натрію незначно знижується зі збільшенням температури нагріву тунелів. Однак при конкретних температурах ККД зростає зі збільшенням висоти тунелів. При різних висотах і нагріванні тунелів ККД відповідає співвідношенню Ef / Mb - вивільняється за 1 з енергії Ef до википала за 1 з масі пара Mb. Наприклад, при H - 100 см виділяється енергія Ef зростає з 0,006 Дж / с (800 o C) до 0,963 Дж / с (1300 o C) при зниженні ККД з 0,989 до 0,927. При цьому швидкість потоку пара W на виході з тунелю незначно знижується з 4,42 м / с до 4,26 м / с, швидкість падіння рідини v зростає з 2,0 см / с до 11,6 см / с, а зумовлює величину Ef маса клина Mc, яка збільшується з 0,035 кг до 0,908 кг. У наведеному прикладі коефіцієнт корисної дії відображає тільки роботу обходу двухфазного натрію в гравітаційної теплової трубі-тунелі. При цьому не врахована сумарна ентропія пара і рідини при фазових переходах. Не розглянуто обмеження циркуляції, обумовлені теплофізичними властивостями натрію, і безповоротне розсіювання тепла в зовнішнє середовище. Не враховано і втрати при МГД перетворенні кінетичної енергії потоку пара натрію.

Оскільки безповоротні втрати енергії обумовлені в основному ентропією фазових переходів робочого тіла натрію, то виділяється в МГД генераторі електроенергія буде перевищувати витрати енергії на підтримку двухфазной циркуляції натрію в тепловій трубі-тунелі.

Таким чином, винахід підвищує ефективність в користуванні.

Промислова придатність.

Винахід може бути використано в промисловості при отриманні електроенергії.

СПИСОК ЛІТЕРАТУРИ

1. Велика Радянська Енциклопедія, 3-е видання, 1969-1978.

2. Дан П. і ін. Теплові труби, М. "Енергія", 1979.

3. Деверолл Д. Ртуть як теплоносій теплових труб. В кн .: Теплові труби, М. "Світ", 1972.

4. Дюмонд Д. Точні виміри універсальних фізичних постійних. В кн .: Наука і людство, М. "Знання", 1964.

5. Einstein AJ Franklin Institute, volume 221, 1936.

6. Єлісєєв В. та ін. Що таке теплова труба? М. +1964.

7. Фейнман Р. і ін. Фейнмановские лекції з фізики, М. "Світ", 1967.

ФОРМУЛА ВИНАХОДУ

1. Спосіб отримання електроенергії, що полягає в утворенні замкнутого герметичного судини, розміщенні всередині нього перетворювача, що включає електроди, струмозйомники, заповненні порожнини посудини лужним металом і наступному нагріванні посудини для забезпечення можливості здійснення циркуляції лужного металу і для подальшої освіти на електродах електричного струму з одночасною його подачею до навантаження споживача, що відрізняється тим, що в якості лужного металу використовується натрій, як герметичного судини використовують жорстко з'єднані між собою і співвісно розташовані труби різних діаметра і довжини, в трубі більшого діаметра і меншої довжини розташовують перетворювач, в якості якого використовують МГД генератор , встановлений з зазором щодо стінок порожнини труби, електроди якого мають в поздовжньому напрямку і з забезпеченням можливості освіти сопла, менший перетин якого направляють в сторону труби меншого діаметру та більшої довжини, перед заповненням порожнини лужним металом здійснюють очистку внутрішніх стінок для забезпечення можливості їх смачиваемости натрієм , встановлюють герметичний посудину у вертикальне положення з розміщенням зверху труби меншого діаметру і здійснюють попереднє нагрівання посудини до температури 150 ^o с, заповнення порожнини посудини здійснюють через виконаний на торці труби менше діаметра наскрізний канал попередньо розплавленим при температурі 150 ^o с натрієм в кількості 110 - 115 г, потім здійснюють вакуумирование судини до тиску 10 ^-8 - 10 ^-10 мм рт. ст. і герметизацію наскрізного каналу, а перед наступним нагріванням судини останній повертають на кут 180 ^o в інше вертикальне положення для розташування зверху труби більшого діаметру, причому наступне нагрівання здійснюють одночасно з подачею на електромагніт МГД генератора електричного струму, одночасно здійснюють нагрів натрію до температури 800 - 1300 ^o с для забезпечення можливості циркуляції рідкого й освіченого пара натрію і випаровування натрію по всій довжині труби меншого діаметру з кільцевого шару рідкого натрію, а освіту на електродах МГД генератора електричного струму отримують шляхом взаємодії натрію з полем тяжіння за рахунок одночасної циркуляції рідкого натрію і пара натрію в трубах різних діаметра і довжини і пропускання потоку пара через сопло електродів, при цьому після утворення на електродах електричного струму здійснюють конденсацію відпрацьованої пари натрію і стікання конденсату з труби більшого діаметру в трубу меншого діаметру для утворення замкнутого циклу перетворення.

2. Пристрій для отримання електроенергії, що містить розміщений в порожнині замкнутого герметичного судини, заповненого лужним металом, перетворювач, виконаний із забезпеченням можливості зв'язку з навантаженням споживача і включає електроди, струмозйомники, і засіб для нагріву судини для забезпечення можливості циркуляції лужного металу, що відрізняється тим, що в якості лужного металу використаний натрій, замкнутий герметичний посудину виконаний отвакуумірованним і у вигляді жорстко з'єднаних між собою і співвісно розташованих труб різного діаметру і довжини, в трубі більшого діаметра і меншої довжини розташований перетворювач, в якості якого використаний МГД генератор, встановлений з зазором щодо стінок порожнини труби, електроди якого розташовані в поздовжньому напрямку і з забезпеченням можливості освіти сопла, менший перетин якого направлено в сторону труби меншого діаметру та більшої довжини, при цьому засіб для нагріву судини виконано у вигляді спіралі, намотаною по всій довжині поверхні труби меншого діаметру, джерело живлення якої одночасно приєднаний до електромагніту МГД генератора.

3. Пристрій за п.2, що відрізняється тим, що воно має встановлену на торці труби меншого діаметру технологічну трубку для заповнення через неї порожнини труби натрієм, а труби і технологічна трубка виконані зі сталі, при цьому в трубі меншого діаметру внутрішній діаметр становить 24, 0 - 35,0 мм, довжина 1000 - 3000 мм, товщина стінки 1,5 - 2,0 мм, в трубі більшого діаметра діаметр становить 150 - 200 мм, довжина 250 - 300 мм, товщина стінки 1,5 - 2,0 мм, а внутрішній діаметр технологічної трубки становить 5,0 - 7,0 мм, довжина 50 - 100 мм, товщина стінки 0,7 - 1,0 мм.

4. Пристрій за пп.2 і 3, що відрізняється тим, що воно має кронштейни для кріплення захисного кожуха МГД генератора і розташовані в них струмозйомники і ізолятори струму.

Версія для друку
Дата публікації 09.01.2007гг

НОВІ СТАТТІ ТА ПУБЛІКАЦІЇ
	Технологія виготовлення універсальних муфт для бесварочного, безрезьбовиє, бесфлянцевого з'єднання відрізків труб в трубопроводах високого тиску (мається відео)
	Технологія очищення нафти і нафтопродуктів
	Про можливість переміщення замкнутої механічної системи за рахунок внутрішніх сил
	Світіння рідини в тонких діелектричних каналох
	Взаємозв'язок між квантової і класичної механікою
	Міліметрові хвилі в медицині. Новий погляд. ММВ терапія
	магнітний двигун
	Джерело тепла на базі нососних агрегатів
