ВИНАХІД
Патент Російської Федерації RU2054604

СПОСІБ ОДЕРЖАННЯ ЕНЕРГІЇ

Ім'я винахідника: Кладов Анатолій Федорович
Ім'я патентовласника: Кладов Анатолій Федорович
Адреса для листування:
Дата початку дії патенту: 1993.07.02

Використання: в енергетиці, зокрема в системі обігріву. Суть винаходу: речовина, що знаходиться в рідкій фазі, подається в зону обробки, де на нього впливають постійним і змінним тисками, які призводять до утворення кавітаційних бульбашок. Постійний тиск P ₁ і змінне тиск P ₂ вибирають з наступних співвідношень: P ₁ = (0,3 - 0,7) (P ₂ + P _3); P ₂ + P ₃ -P ₁ = (1-10) , Де P ₃ і - Тиск насичених парів і міцність на розрив відповідно обробного речовини при температурі подачі його в зону обробки (МПа).

ОПИС ВИНАХОДИ

Винахід відноситься до енергетики, зокрема до енергетики сильних взаємодій елементарних частинок.

В даний час широко відомо безліч способів отримання енергії, наприклад спосіб отримання теплової енергії випромінювання сонця, кінетичної енергії вітру, води, теплової енергії, що виділяється при горінні органічного палива (вугілля, нафти, газу), теплової енергії, що виділяється при поділі важких ядер хімічних елементів , енергії, що виділяється при злитті легких ядер хімічних елементів, енергії, що виділяється при злитті речовини і антиречовини.

Однак інтенсивність випромінювання енергії сонця в оптичному діапазоні складає всього кілька вольт на квадратний метр поверхні. Тому потрібно величезна площа для отримання енергії сонячного випромінювання в Промислові масштабі.

Енергія вітру і характеризується низькою інтенсивністю незважаючи на те, що вона на два-три порядки перевищує інтенсивність сонячного випромінювання.

Концентарція енергії руху води на два-три порядки првишает концентрацію енергії вітру. Ця величина, яка становить приблизно один мегавольт на квадратний метр, є прийнятною для промислового отримання енергії рухомих мас води, що підтверджується розвитком гідроенергетики. Негативними факторами в даному випадку є необхідність створення водосховищ і затоплення великих площ земної поверхні, великі капітальні витрати на будівництво об'єктів гідроенергетики, обмеженість її ресурсів.

Енергія, що виділяється при горінні органічного палива (вугілля, нафти, газу), є в даний час основним видом енергії, використовуваної в промисловому масштабі. Негативними факторами є забруднення навколишнього середовища при видобутку і транспортуванні палива, продуктами згоряння палива і теплом, при цьому ККД теплових станцій не перевищує 40% Під шахти, розрізи, золовідвали, терикони, теплостанції, охолоджувальні водойми, лінії електропередач та інші споруди, що входять до паливно -енергетичний комплекс, відводяться величезні площі, що є наслідком недостатньої концентрації енергії.

Широко відомий спосіб отримання енергії на теплових електростанціях. Цей спосіб полягає в спалюванні органічного палива в топці парового котла, де хімічна енергія палива перетворюється в теплову енергію водяної пари.

Однак для реалізації зазначеного способу потрібна велика витрата енергії на видобуток органічного палива, на його транспортування і спалювання. Крім того, спалювання палива призводить до забруднення навколишнього середовища. При цьому велика кількість речовини на стадії спалювання викидається в атмосферу і гідросферу у вигляді газоподібних продуктів згоряння. З усієї хімічної енергії, укладеної в органічному паливі, тільки близько 30% доходить до споживача у вигляді електричної енергії. Інша частина розсіюється в навколишньому середовищі, що знижує ККД теплових електричних станцій і порушує екологічну рівновагу навколишнього середовища.

Широко відомий спосіб отримання енергії на атомних електростанціях, що полягає в тому, що в активну зону атомного реактора подають воду, де її нагрівають, використовуючи ядерне паливо. Нагріту воду виводять із зони обробки для подальшого використання за призначенням.

Однак Зарат на видобуток і підготовку ядерного палива для атомного реактора високі, що негативно позначається на собівартості одержуваної енергії. Крім того, ядерне паливо не може бути повністю використано в атомному реакторі, що значно знижує ККД останнього. При цьому паливо атомних електричних станцій використовується приблизно в тридцять разів гірше, ніж теплових електричних станцій.

Потенційно розвиток атомної енергетики несе в собі серйозні проблеми, пов'язані з охороною навколишнього середовища. Аварії, що відбулися на ряді атомних електростанціях, переконливо свідчать про це.

Відомий спосіб отримання енергії, який по совокуності істотних ознак є найбільш близьким до винаходу. Цей спосіб полягає в тому, що в зону обробки подають рідкий літій, який піддають дії періодичних акустичних сил для створення в ньому кавітаційних бульбашок, в результаті чого відбувається реакція термоядерного синтезу.

В основу винаходу поставлена ​​задача створити спосіб отримання енергії, який дозволив би виключити витрати на видобуток, підготовку і транспортування палива, а й дозволив би використовувати в якості робочого середовища будь-яка речовина, що знаходиться в рідкому стані.

Ця задача вирішена створенням способу отримання енергії, що включає подачу речовини в рідкій фазі в зону обробки і створення в речовині кавітаційних бульбашок, при цьому відповідно до винаходу кавитационні бульбашки в речовині створюють шляхом створення періодично змінюється тиску, який має постійну і змінну складові, причому зазначені складові вибирають з наступних співвідношень:

Р ₁ від 0,3 до 0,7 (Р ₂ + Р _3):

Р ₂ + Р ₃ Р ₁ від 1 до 10 , Де Р ₁ постійна складова тиску (МПа);

Р ₂ змінна складова тиску (МПа);

Р ₃ тиск насичених парів оброблюваного речовини при температурі подачі його в зону обробки (МПа);

міцність на розрив оброблюваного речовини при температурі подачі його в зону обробки (МПа).

При дотриманні зазначених умов одночасного впливу змінного і статичного тисків на речовину в рідкій фазі в рідині утворюються кавитационні бульбашки в той момент, коли сума двох величин: амплітуди змінного тиску і тиску насичених парів речовини при даній температурі, перевищить суму двох величин: статичного тиску і міцності рідини на розрив при даній температурі. Момент цей за часом збігається з моментом дії негативної напівхвилі змінного тиску.

Під час дії на рідину позитивної напівхвилі змінного тиску на кавитационні бульбашки діє сума двох тисків: амплітуди змінного тиску і статичного тиску, яка прагне стиснути бульбашки, т. Е. Зачинити їх. У момент закривання бульбашок їх стінки під дією різниці тисків, що діють на кавитационні бульбашки, прискорюються, набувають кінетичну енергію і стикаються в центрі. Величина придбаної кінетичної енергії виявляється достатньої для розриву зв'язку між нуклонами, подолання сил відштовхування ядер і здійснення взаємодії між елементарними частинками, що містяться в ядрах обрабатиавемого речовини (нейтрони, протони). В результаті в локальній області речовини в момент зникнення кавітаційного пухирця (його закривання) відбувається ядерні реакції з виділенням великої кількості енергії. Енергія, що виділяється в зоні обробки, перетворюється в рідини в тепло. Це тепло безперервно відводять із зони обробки у вигляді нагрітої рідини і використовують за потребою, а охолоджену рідину повертають в зону обробки.

При необхідності зміни енерговиділення змінюють змінне тиск і / або статичний тиск в зазначених межах. При цьому повинна дотримуватися зазначене співвідношення змінного і статичного тиску, так як при його порушенні в разі збільшення змінного тиску вище зазначеного або зменшення cтатічеcкого тиску нижче зазначеного в рідині утворюються кавитационні бульбашки великих розмірів, які не встигають зачинитися, в результаті чого припиняється енерговиділення. У разі збільшення статичного тиску вище зазначеного або зменшення змінного тиску нижче зазначеного кавитационні бульбашки в рідині не можуть утворитися і, отже, не відбувається процес енерговиділення, так як в цьому випадку в оброблюваної рідини розтягують напруги менше межі міцності рідини на розрив.

Пропонований спосіб отримання енергії може бути здійснений у відомому ультразвуковм активаторі (заявка РСТ / RU92 / 00195).

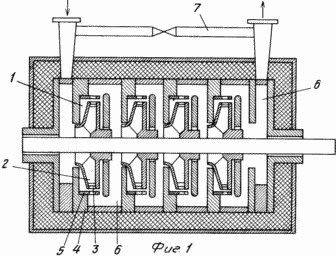

На фіг.1 схематично зображено ультразвукової актіватро, в якому може бути реалізований пропонований спосіб; на фіг.2 і 3 представлені схеми експериментальної установки для здійснення запропонованого способу; на фіг.4 і 5 показана графічна залежність величини енергії, що виділяється від величини змінного і статичного тисків; на фіг.6 і 7 графічна залежність + -випромінювання від складу оброблюваного речовини при здійсненні запропонованого способу; на фіг.8 і 9 графічна залежність випромінювання нейтронів від режиму роботи установки, зображеної на фіг.3, і від величини відстані між детектором нейтронів і ультразвуковим активатором при здійсненні запропонованого способу.

Оброблювану рідину, наприклад воду, подають в ультразвукової активатор, схематично зображений на фіг.1. Ультразвуковий активатор містить дві або більше з'єднані послідовно робочих камери 1 (в даному прикладі їх чотири), в кожній з яких встановлені робочі колеса 2 відцентрового насоса з закріпленими на периферії роторами 3 у вигляді перфорованих кілець. Коаксіально роторам 3 в корпусах 4 робочих камер 1 навпроти кожного ротора 3 закріплений статор 5, виконаний у вигляді перфорованого кільця. Робочі камери 1 повідомлені між собою за допомогою дифузорів 6. Остання робоча камера 1 з'єднана з першою камерою 1 циркуляційним контуром 7.

Ультразвуковий активатор працює таким чином.

У процесі обертання робоче колесо 2 відцентрового насоса повідомляє оброблюваної рідини кінетичну енергію, яка частково перетворюється в статичний тиск (в диффузорах 6), а частково в змінне тиск (при проходженні перфорацій ротора 3 і статора 5).

Залежно від обраної рідини, її температури і розрахункових величин статичного і змінного тисків, які відповідають зазначеній вище залежності, встановлюють і підтримують конструктивні і технологічні параметри ультразвукового активатора (див. Заявку РСТ / RU 92/00195).

Протягом дії на рідину напівперіоду негативної напівхвилі змінного тиску в рідині, що знаходиться в зоні обробки, утворюються кавитационні бульбашки. Протягом дії на рідину наступного напівперіоду позитивної напівхвилі змінного тиску кавитационні бульбашки стискаються. До кінця цього полупериода бульбашки запасають кінематичну енергію, яка визначається різницею тисків, що діють на бульбашки зовні і зсередини. Зовні на бульбашки діє сума змінного і статичного тисків. Усередині бульбашок діє тиск насичених парів рідини. Крім того, на рух бульбашок оказиают вплив і інші сили, які визначаються фізико-хімічними властивостями рідини і абсолютними значеннями заяляемих параметрів.

У момент зникнення бульбашки (в момент його закривання) кінетична енергія перетворюється в енергію зіткнення елементарних частинок. Енергія, що виділяється при закритті бульбашки, на кілька порядків перевищує енергію зв'язку елементарних частинок (нуклонів) в ядрі. В результаті зіткнення ядер в умовах заявляється способу відбувається взаємодія між елементарними частинками складовими ядер. Енергія, що виділяється в керованих описаним способом реакціях між елементарними частинками, перетворюється на теплову енергію в рідини, і її відводять із зони обробки з потоком рідини.

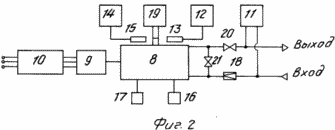

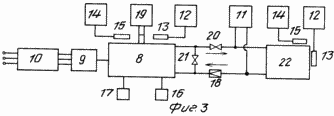

У конкретних прикладах здійснення заявленого способу описані досліди, вивполненние на експериментальних установках з відкритим і закритим циклами (фіг. 2 і 3). Установка, зображена на фіг.2, містить ультразвукової активатор 8, опис якого дано вище, електродвигун 9 для приводу активатора, ватметр 10 для вимірювання споживаної потужності, прилад 11 для вимірювання температури оброблюваність рідини на вході і виході, радіометр 12 для вимірювання потоків - і -випромінюванням з детектором 13 випромінювань, нейтронний радіометр 14 для вимірювання нейтронного потоку з детектором 15 нейтронів, манометр 16 для вимірювання статичного тиску, прилад 17 для вимірювання змінного тиску, прилад 18 для вимірювання витрати рідини і прилад 19 для вимірювання спектра частот змінного тиску. На трубопроводі, що виводить рідину з установки, встановлений вентиль 20. Між трубопроводами, що виводить і підводять рідину до установки, встановлений вентиль 21.

Установка працює в такий спосіб.

Рідина, наприклад водопровідну воду, по трубопроводах подають на вхід установки. Вентилем 20 встановлюють величину потоку води, що проходить через ультразвукової активатор 8, де підтримують вказане вище розрахункове співвідношення змінного і статичного тисків. Для зміни статичного і змінного тисків в зазначених межах використовують вентиль 21. Встановивши необхідний режим роботи установки, дають витримку протягом 10-15 хв для досягнення стабільної роботи на заданому режимі і роблять необхідні вимірювання. Споживану потужність (N ₁₎ вимірюють ваттметром 10. Потужність (N ₂₎ виділення тепла визначають за твором двох вимірюваних величин: різниці ( t) температури на вході і виході активатора 8, вимірюваної за допомогою приладу 11 і витрати (G) рідини, що проходить через активатор 8, вимірюваного за допомогою приладу 18, і константи теплоємності (с) оброблюваної рідини:



Прилади 16 і 17 для вимірювання тиску використовують для контролю режиму роботи установки. Спектр частот змінного тиску вимірюють спектрометром 19.

Використовуючи радіометри 12 і 14 з їх детекторами 13 і 15, вимірюють потоки іонізуючих випромінювань.

Провівши всі перераховані вище вимірювання, можна зробити висновок про те, що споживана мощнсть для здійснення запропонованого способу в середньому в два-три рази менше, ніж виділяється в результаті здійснення запропонованого способу теплова потужність. При цьому іонізуючі випромінювання, що виділяються в процесі здійснення запропонованого способу, не перевищують природного фону.

Для підтвердження протікання при здійсненні запропонованого способу ядерних реакцій в кавітаційних бульбашках оброблюваної рідини і освіти -, нейтронного випромінювань використовують установку, зображену на фіг. 3. Ця установка виконана аналогічно описаній вище і зображеної на фіг.2 і відрізняється від останньої наявністю ємності 22 для накопичення зазначених випромінювань до величини, яку можна виміряти мають приладів. Рідина в даному випадку циркулює по замкнутому контуру: ультразвуковий активатор 8 ємність 22 стільки часу, скільки потрібно для накопичення рівня випромінювань до величини, яку можна виміряти.

Для більш наочного підтвердження протікання в кавітаційних бульбашках оброблюваної рідини ядерних реакцій були використані добавки стабільних ізотопів (кисень, азот, вуглець, натрій), які в результаті ядерних реакцій, що відбуваються в активаторі 8, перетворюються в нестабільні ізотопи, що було зафіксовано за допомогою радіометрів 12 і 14.

Таким чином, при здійсненні запропонованого способу з'являється можливість в промисловому масштабі отримувати енергію сильної взаємодії елементарних частинок.

П р и м і р 1. Отримують енергію сильної взаємодії елементарних частинок, що утворюється у водопровідній воді при температурі 20 ^о С. Ця вода при вказаній температурі має міцність на розрив приблизно 0,35 МПа. Тиск (Р _з) насичених парів при вказаній температурі приблизно дорівнює нулю.

за залежності

Р ₁ 0,3 (Р ₂ + Р _3);

Р ₂ + Р ₃ Р ₁ , Вирішуючи систему цих рівнянь, знаходять необхідні для здійснення запропонованого способу статичний тиск (Р ₁₎ і змінний тиск (Р _2):

Р ₁ 0,3 Р _2;

Р ₂ 0,3 Р ₂ ;



Водопровідну воду при температурі 20 ^о С подають в ультразвукової активатор, зображений на фіг.1, де шляхом впливу на вентилі 20, 21, зображені на фіг.2, за допомогою вимірювальних приладів 16, 17 і 19 встановлюють певні вище змінне і статичну тиску.

При проходженні водопровідної води через ультразвукової активатор вода нагрівається в результаті сильної взаємодії елементарних частинок. Hагреть воду виводять з активатора і направляють по трубопроводу споживачеві теплової енергії. Передавши споживачеві теплову енергію, охолоджену воду або скидають в каналізацію, або повертають в активатор для повторного використання.

За допомогою ватметра 10 була виміряна споживана електрична потужність (N ₁₎ для здійснення запропонованого способу, яка дорівнювала 6 кВт. Вироблену потужність (N ₂₎ визначали за виразом (1), в даному випадку вона дорівнює 6,5 кВт.

Розділивши електричну споживану потужність (N _1), яка в даному випадку дорівнює 6 кВт, на вироблену потужність (N _2), яка дорівнює 6,5 кВт, отримують коефіцієнт (к), рівний 1,08.

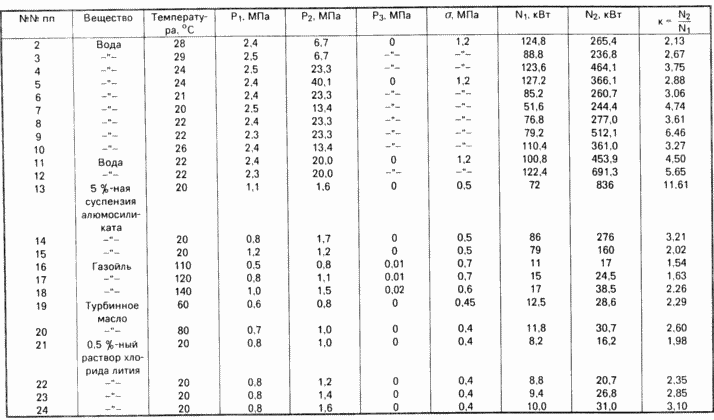

П р и м і р и 2-12. Спосіб здійснювали аналогічно описаному в прикладі 1. Оброблюване речовина в рідкій фазі, його температура, параметри обробки (Р _1, Р _2, Р _3, ), Споживана потужність (N ₁₎ і теплова потужність (N ₂₎ наведені в таблиці.

З таблиці видно, що при обробці різних речовин в рідкій фазі при певних змінному і статичному тиску, що лежать в зазначених межах (т. Е. При здійсненні запропонованого способу) отримується енергія в кілька разів більше, ніж споживана енергія.

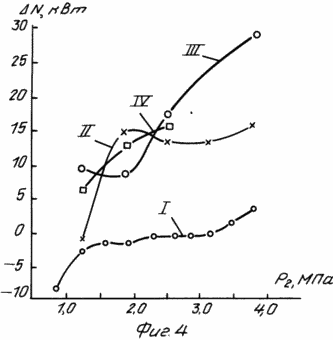

На графіках, наведених на фіг.4, зображена залежність різниці потужностей ( N) тепловиділення і електроспоживання від співвідношення статичного і змінного тисків в активаторі. Вказану залежність визначали при здійсненні запропонованого способу, використовуючи в якості оброблюваного речовини водопровідну воду при температурі 20 ^о С. По осі абсцис відкладено змінне тиск, по осі ординат різницю потужностей N. Крива I на графіку відповідає статичному тиску Р ₁ 0, крива II статичному тиску Р ₁ 0,6 МПа, крива III статичному тиску Р ₁ 0,8 МПа, крива IV статичному тиску Р ₁ 1 МПа.

Із зазначених графіків чітко видно межу заявленого інтервалу співвідношень змінного і статичного тисків. Все, що лежить лівіше 2,3 МПа (графік I), тобто змінне тиск Р ₂ менше 2,3 МПа при статичному тиску Р ₁ 0, не задовольняє пропонованим співвідношенню тисків _Р1 і _Р2, і при цьому кількість енергії, що виділяється менше, ніж кількість споживаної енергії. При збільшенні змінного тиску Р ₂ понад 2,3 МПа, тобто при дотриманні зазначеного співвідношення Р ₁ і Р _2, що виділяється енергія більше споживаної енергії.

Для графіка II, де статичний тиск Р ₁ 0,6 МПа, все, що лежить лівіше 1,2 МПа, не задовольняє пропонованим співвідношенню, і при цьому кількість енергії, що виділяється менше кількості споживаної.

Аналогічно шляхом екстраполяції можна визначити область, при якій споживана енергія менше виділяється і для графіків III і IV.

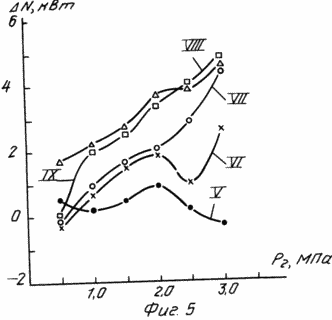

На фіг.5 зображена графічна залежність різниці потужностей ( N) тепловиділення і електроспоживання від співвідношення Р ₁ і Р ₂ при здійсненні запропонованого способу в пристрої меншої потужності. Графік V відповідає статичному тиску Р ₁ 0,1 МПа, графік VI Р ₁ 0,2 МПа, графік VII Р ₁ 0,3 МПа, графік VIII Р ₁ 0,4 МПа, графік IX Р ₁ 0,5 МПа.

Із зазначених графіків V, VI, VII, VIII, IX так само, як з графіків I, II, III, IV, зображених на фіг.4, видно, що тільки при виконанні зазначеного співвідношення Р ₁ і Р ₂ виділяється енергія більше споживаної енергії . При цьому для графіка V видно, що правіше значення Р ₂ 26 МПа, тобто при недотриманні зазначеного вище співвідношення, що виділяється енергія стає менше споживаної.

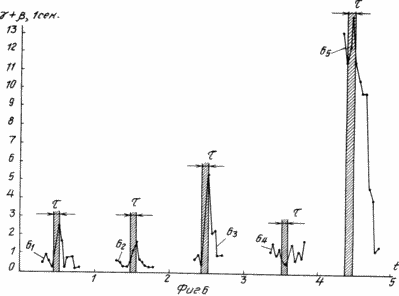

Так як пропонований спосіб отримання енергії характеризується практичною відсутністю іонізірущіх випромінювань, то для підтвердження протікання ядерних реакцій в кавітаційних бульбашках оброблюваної рідини на фіг.6 і 7 представлені графічні залежності + -випромінюванням при обробці водопровідної води з температурою 20 ^° С з різними добавками стабільних ізотопів різних речовин. По осі ординат дано усереднене значення кількості квантів і частинок за одну секунду, реєстроване детектором 13 радіометра 12 (фіг.2). Усереднення дано за кожну годину вимірювань. По осі абсцис зазначено час (t) в годинах і добі. Крім того, по осі абсцис на фіг.6 і 7 зазначено час ( ) Роботи ультразвукового активатора. При цьому гарфік 6 ₁ (фіг.6) відображає залежність + -випромінюванням при обробці водопровідної води з температурою 20 ^° С з додаванням повітря в кількості 1,8 · 10 ^-6 кг / с відповідно до запропонованим способом, графік 6 ₂ І ж з додаванням повітря в кількості 3,6 · 10 ^-6 кг / с, графік 6 _3то ж з додаванням повітря в кількості 0,9 · 10 ^-6 кг / с, графік 6 _4. то ж з додаванням вуглекислого газу в кількості 2 · 10 ^-6 кг / с, графік 6 ₅ Тому ж з додаванням вуглекислого газу в кількості 10 ^-6 кг / с.

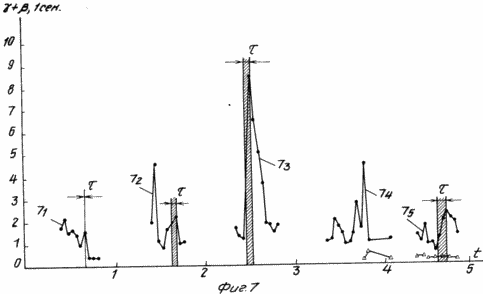

Графік 7 ₁ (фіг. 7) відображає залежність реєстрованих детектором 13 + -випромінюванням від часу перебування останнього в активній зоні. Графік 7 ₂ відображає залежність + -випромінюванням при обробці водопровідної води з температурою 20 ^° С з додаванням вуглекислого газу в кількості 4 · 10 ^-6 кг / с, графік 7 _3то ж з додаванням вуглекислого газу в кількості 2 · 10 ^-6 кг / с. Графік 7 ₄ відображає залежності + -випромінюванням без включення ультразвукового активатора, реєструються на поверхні активатора (позначено точками) і на відстані 13 м від активатора (позначено ), Графік 7 ₅ Тому ж, що і графік 7 ₂ із додаванням вуглекислого газу в кількості 16 x x10 ^-6 кг / с і залежність + -випромінюванням, реєструються на відстані 13 м від активатора (позначено ).

З представлених на фіг.6 і 7 графіків видно, що при включенні ультразвукового активатора, тобто при обробці водопровідної води при температурі 20 ^° С і дотриманні співвідношення змінного і постійного тиску в зазначених межах, відбувається збільшення + -випромінюванням, що можливо тільки при протіканні ядерних реакцій.

Аналогічні дослідження були проведені при додаванні в водопровідну воду вуглекислого натрію (Na ₂ CO _3), бензину, хлористого літію (LiCl) і інших речовин. результати реєстрованих + -випромінюванням аналогічні представленим на фіг.6 і 7.

Збільшення нейтронного випромінювання, яке підтверджує перебіг ядерних реакцій при здійсненні запропонованого способу, проілюстровано на фіг.8 і 9.

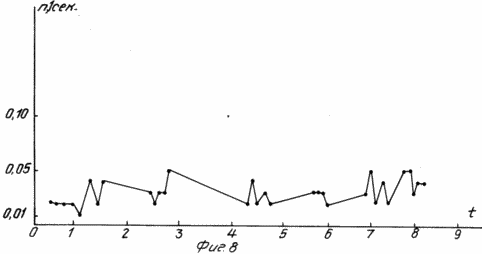

На фіг.8 зображений графік нейтронного випромінювання природного фону протягом декількох годин. На осі ординат відзначений нейтронний потік (n, 1 / c), на осі абсцис час (t) в годиннику.

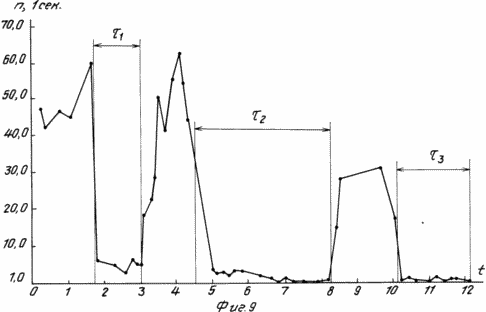

На фіг. 9 зображений графік нейтронного випромінювання при роботі ультразвукового активатора, тобто при здійсненні запропонованого способу і дотриманні співвідношення змінного і статичного тисків при обробці водопровідної води з температурою 20 ^° С з додаванням хлористого літію (LiCl). На фіг.9 зображені і три періоди, позначені часом _{1, 2} і _3, протягом яких детектор 15 нейтронного радіометра 14 був встановлений на відстані відповідно 0,5; 1,25 і 3,2 м від поверхні ультразвукового активатора.

При порівнянні графіка, зображеного на фіг.8, з графіком, зображеним на фіг.9, видно, що нейтронне випромінювання під час роботи активатора значно вище (на кілька порядків), ніж природний фон. Це ще раз свідчить про те, що при здійсненні запропонованого способу в кавітаційних бульбашках оброблюваної рідини протікають ядерні реакції.

Аналогічні дослідження з нейтронного випромінювання були проведені і при додаванні в оброблювану рідину інших компонентів (наприклад, бензину), що дозволяють збільшити нейтронне випромінювання до рівня, який можна виміряти наявними приладами. Ці дослідження привели до аналогічних результатів.

Таким чином, використання запропонованого способу дозволяє в промисловому масштабі отримувати енергію, що утворюється в результаті сильної взаємодії елементарних частинок оброблюваного речовини.

Найпростіше пропонований спосіб застосувати в промисловому масштабі в області опалення та гарячого водопостачання цивільних і промислових об'єктів. Для цього необхідно підключити пристрій для здійснення запропонованого способу до системи опалення та гарячого водопостачання об'єкта, наприклад в теплових, розподільних, насосних пунктах.

Використання запропонованого способу економічно вигідно тому, що, по-перше, в даному випадку капітальні витрати зведені практично до нуля. Немає необхідності будувати котельні, склади палива, пол'ездние шляху, транспортні трубопроводи та багато іншого. По-друге, кількість виробленої енергії в несоклько раз первишает споживану енергію. По-третє, навколишнє середовище не забруднюється втратами палива при видобутку, транспортуванні і продуктами його згоряння.

ФОРМУЛА ВИНАХОДУ

СПОСІБ ОДЕРЖАННЯ ЕНЕРГІЇ, що включає подачу речовини в рідкій фазі в зону обробки і створення в речовині кавітаційних бульбашок, що відрізняється тим, що кавитационні бульбашки в речовині створюють шляхом створення періодично змінюється тиску, який має постійну і змінну складові, причому зазначені складові вибирають з наступних співвідношень:

P ₁ = (0,3 ^{o C} 0,7) (P ₂ + P _3);

P ₂ + P ₃ -P ₁ = (1 ÷ 10) ,

де P ₁ - постійна складова тиску, МПа;

P ₂ - змінна складова тиску, МПа;

P ₃ - тиск насичених парів оброблюваного речовини при температурі подачі його в зону обробки, МПа;

- Міцність на розрив оброблюваного речовини при температурі подачі його в зону обробки, МПа.
