ВИНАХІД
Патент Російської Федерації RU2284630

ЕЛЕКТРИЧНИЙ ГЕНЕРАТОР з необмеженою РОБОЧИХ РЕСУРСОМ

Ім'я винахідника: Пулатов Анатолій Болтаевіч (RU)
Ім'я патентовласника: Пулатов Анатолій Болтаевіч (RU)
Адреса для листування: 141200, Московська обл., М Пушкіно, мкр. Серебрянка, 24, кв.23, А.Б. Пулатову
Дата початку дії патенту: 2004.12.07

Винахід відноситься до області електротехніки. Електрогенератор включає генерує блок з забезпеченим котушкою робочим каналом, з генеруючим магнітом, який встановлений з можливістю переміщення між протилежними торцями каналу. Щоб забезпечити ця переміщення силові засоби виконані з рухомими щодо робочого каналу одним або декількома приводними магнітами, розміщеними поза робочим каналу. Передбачена можливість руху зазначених магнітів і / або генеруючого блоку поперек власних осей таким чином, що генерує і приводний магніти періодично зближуються однойменними полюсами для створення взаємно відразливого імпульсу сили. Генерує блок і приводний магніт можуть монтуватися окремо на взаємно рухомих частинах механічного пристрою. Найбільш вигідна область застосування винаходу - харчування малопотужних споживачів струму (особливо в аварійних умовах). Технічний результат - підвищення ефективності електрогенератора.

ОПИС ВИНАХОДИ

Винахід відноситься до генерування електричної енергії, конкретно - до пристрою електричних генераторів (електрогенераторів).

Відомий електрогенератор, що включає генерує блок з забезпеченим котушкою робочим каналом, з генеруючим магнітом, який встановлений з можливістю переміщення між протилежними торцями каналу, щоб забезпечити ця переміщення силові засоби з рухомим щодо робочого каналу приводним органом, який взаємодіє з генеруючим магнітом; пат.США 5347186, МКІ 310/17, 26.05.92, фіг.11 (прототип винаходу).

У відомому електрогенераторі приводний орган виконаний у вигляді поршня, прикріпленого до генерує магніту і рухомого надлишковим тиском робочого середовища (повітря). Таке технічне рішення обумовлює складну і громіздку конструкцію електрогенератора-прототипу, ускладнює його експлуатацію, не дозволяє отримати достатню потужність. У підсумку перераховані недоліки роблять відомий електричний генератор неефективним і малопридатним для практичного застосування.

Винахід вирішує технічне завдання підвищення ефективності електрогенератора, з тим щоб забезпечити йому можливість широкого застосування.

Поставлена задача вирішується тим, що в електрогенераторі, що включає генерує блок з забезпеченим котушкою робочим каналом, з генеруючим магнітом, який встановлений з можливістю переміщення між протилежними торцями каналу, щоб забезпечити ця переміщення силові засоби з рухомим щодо робочого каналу приводним органом, який взаємодіє з генеруючим магнітом , відповідно до винаходу, приводний орган виконаний у вигляді одного йди кількох магнітів, які розміщені поза робочим каналу, причому передбачена можливість руху цих приводних магнітів і / або генеруючого блоку поперек власних осей таким чином, що генерує і приводний магніти періодично зближуються однойменними полюсами для створення взаємно відразливого імпульсу сили.

В окремих випадках здійснення винаходу:

- Генерує блок і / або приводний магніт змонтовані з можливістю обертання навколо осі, що проходить через вісь робочого каналу, перпендикулярно до неї;

- Генерує блок і / або приводний магніт змонтовані з можливістю обертання навколо осі, паралельної осі робочого каналу;

- Генерує блок і приводний магніт змонтовані з можливістю прямолінійного руху відносно один одного;

- Приводні магніти змонтовані по обидві сторони від генеруючого блоку;

- Приводний магніт розміщений в робочому каналі іншого аналогічного електричного генератора, для якого такий магніт є генеруючим;

- Вісь обертання проходить поза генеруючого блоку;

- Вісь обертання проходить через генерує блок;

- Генерує блок і приводний магніт виконані з можливістю роздільного монтування на частинах механічного пристрою, що здійснюють переміщення відносно один одного, так що частина механічного пристрою є приводом для електричного генератора.

При здійсненні винаходу очікується технічний результат, що співпадає з істотою розв'язуваної задачі.

Істота винаходу ілюструється на фіг.1-10, які схематично представляють:

Фиг.1 - одноблочний електрогенератор з одним генеруючим блоком і одиночним приводним магнітом (вид зверху, в розрізі)	Фиг.2 - багатоблокових електрогенератор з декількома приводними магнітами (вид зверху, в розрізі)
Фіг.3 - одноблочний електрогенератор з декількома приводними магнітами, одне положення (вид зверху, в розрізі)	Фіг.4 - одноблочний електрогенератор з декількома приводними магнітами, інше положення (вид зверху, в розрізі)
Фіг.5 - вбудований електрогенератор в складі блоку електроживлення (вид збоку, з розрізами)	Фіг.6 - влаштований електрогенератор згідно фіг.5, вид справа
Фіг.7 - електрогенератор згідно фіг.5, 6 у варіанті, вбудованому в ліхтар	Фіг.8 - електрогенератор з двома рядами генеруючі блоків і проміжним рядом приводних магнітів
Фіг.9 - дворядний багатоблокових електрогенератор, одне положення	Фіг.10 - дворядний багатоблокових електрогенератор, інше положення

Відповідно до загальноприйнятих умовними позначеннями на фігурах буквою N позначений північний полюс магніту, буквою S - південний полюс. При цьому, щоб не захаращувати »зображень, не всі полюси магнітів позначені; само собою зрозуміло, що всі магніти є двополюсними.

Показаний на фіг.1 (вид зверху, в розрізі) одноблочний електрогенератор з одним генеруючим блоком і одиночним приводним магнітом є найпростішим пристроєм, виконаним відповідно до даного винаходу. Цей електрогенератор включає змонтовані в корпусі 1 генерує блок 2 і приводний магніт 3. генерує блок, в свою чергу, складається з утворює робочий канал трубки 4, навколишнього її зовнішньої котушки 5 і внутрішнього генеруючого магніту 6. Трубка виготовлена ​​з непровідного ток немагнітного матеріалу (наприклад із пластику) і звичайно має круглий перетин, хоча може бути прямокутної, багатокутної або іншого перетину. Йому відповідає форма генеруючого магніту 6, який виконаний як правило дископодібним або циліндричним (але може бути і іншого перетину), з володіє великою магнітною силою сплаву (наприклад, «самарій-кобальт», «неодим-залізо-бор»). Генерує магніт встановлений всередині робочого каналу з радіальним зазором для можливості переміщення магніту уздовж каналу між його протилежними (в даному випадку лівим і правим) торцями, на одному з них (в даному випадку лівому) розміщений торцевої магніт 7. Він звернений до генерує магніту однойменною полюсом : на фіг.1 показана одна з двох можливих орієнтації магнітів: з правим розташуванням північного полюса для генеруючого магніту.

Генерує блок змонтований в корпусі електрогенератора нерухомо, а приводний магніт укріплений на кінці стрижня 8 з можливістю обертання навколо закріпленої в корпусі осі 9, яка проходить поза генеруючого блоку, розташовуючись на його геометричній осі (тобто на осі робочого капала) перпендикулярно до неї (то є нормально до площини зображення). Для забезпечення можливості обертання стрижень 8 з протилежного магніту кінця забезпечений втулкою 10, яка вільно надіта на вісь 9. У середньому положенні стрижень і вісь приводного магніту 3 розташовані по осі робочого каналу 4, і приводний магніт знаходиться навпроти правого торця каналу будучи звернений до генерує магніту 6 однойменною (в конкретному випадку північним) полюсом. Між цими полюсами створюється взаємно відштовхуючий імпульс сили, і під його дією магніт 6 переміщається до лівого торця робочого каналу. Тут він утримується на деякій відстані від магніту 7, відштовхуючись від нього однойменною південним полюсом. Описане початковий стан функціональних елементів електрогенератора показано на фіг.1 суцільними лініями.

Описаний пристрій дозволяє при роботі електрогенератора приводного магніту 3 здійснювати періодичні відхилення поперек своєї осі від початкового положення в крайні положення 3А і 3В (показані штрихами) з поперемінним зближенням і віддаленням полюса магніту від торця робочого каналу 4. Для здійснення руху задіють не відображено на фіг. 1 привід, в якому, наприклад, передбачений механізм, що входить в зачеплення з втулкою 10. (Такий пристрій приводу вказується лише для кращого розуміння роботи електрогенератора: привід не є об'єктом винаходу і може бути здійснений на базі відомих технічних рішень). Задіємо привід і почнемо відхиляти стрижень 8 з приводним магнітом 3 від вихідного положення, наприклад за годинниковою стрілкою. У міру цього відхилення взаємодія між приводним і генеруючим магнітами слабшає, і останній магніт, відштовхує торцевих магнітом, буде переміщатися від лівого торця робочого каналу до правого, поки не досягне його; це крайнє положення 6А генеруючого магніту показано штриховими лініями. При описаному русі він перетинає витки котушки 5 і в ній генерується струм.

Після того як магніт 3 відхилений в крайнє положення 3А, привід починає його повернення (проти годинникової стрілки) у вихідне положення, зближуючи з торцем робочого каналу і знаходяться біля нього магнітом 6. При цьому виникає дедалі зростаючу взаємодію між однойменними полюсами зближуються магнітів, що призводить до переміщення магніту 6 до лівого торця робочого каналу в початкове положення. При цьому зворотному русі в котушці генерується черговий імпульс струму. Наступний імпульс генерується при триваючому відхиленні магніту 3 до іншого крайнього положення 3В. Потім привід повертає магніт 3 за годинниковою стрілкою в початкове положення і далі в крайнє положення 3А, що генерує чергову серію імпульсів струму. Їх характеристики визначаються Моточні даними котушки і швидкістю човникового (тобто туди - назад) руху генеруючого магніту між протилежними торцями робочого каналу. Виробляючи багаторазові човникові переміщення магніту між зазначеними крайніми положеннями 3А і 3В, виробляють необхідний струм, який знімають відомим способом з електричних висновків котушки (відповідні електричні схеми відомі і тут не розглядаються). Слід зауважити, що при чи майже силі магнітів 3 і 7 в початковому положенні генерує магніт 6 може перебувати в середній частині робочого каналу, однак при роботі електрогенератора цей магніт може пролітати по інерції аж до контакту з магнітом 7.

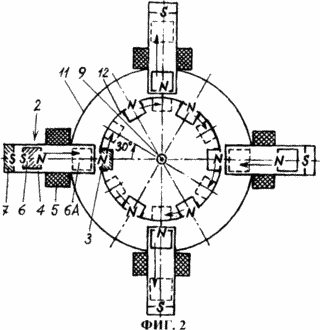

На фіг.2 показаний (у вигляді зверху, в розрізі) електрогенератор багатоблокових типу з декількома приводними магнітами. У конкретному технічному виконанні передбачені чотири генеруючих блоку 2 і шість приводних магнітів 3, які змонтовані симетрично навколо перпендикулярної осі 9 на концентрично розташованих струмонепровідних барабанах 11 і 12 (виконаних з немагнітного матеріалу наприклад пластика). Передбачено, що один або обидва цих барабана можуть обертатися навколо зазначеної осі, причому при спільному обертанні барабанів вони рухаються в протилежні сторони. Цей багатоблокових електрогенератор, за винятком кількості основних функціональних елементів, по суті не відрізняється від представленого на фіг.1 ОДНОБЛОКОВОМУ електрогенератора і працює подібно до нього.

Нехай, наприклад, для визначеності барабан 11 змонтований (в яких немає на фіг.2 корпусі електрогенератора) нерухомо, а барабан 12 має можливість обертання за годинниковою стрілкою. У початковому стані електрогенератора його магніти показані суцільними лініями, причому положення магнітів на горизонтальній осі креслення відповідає суцільним лініях фіг.1, а положення інших магнітів відповідає штрих лініях фіг.1. Горизонтальні генеруючі магніти знаходяться в робочих каналах поруч з торцевими магнітами, а вертикальні генеруючі магніти розташовуються в інших кінцях своїх каналів. З поворотом барабана 12 на кут 30 ° ця картина змінюється на прямо протилежну, представлену на фіг.2 штриховими лініями, тобто генерують магніти переміщаються в протилежні кінці своїх робочих каналів. При русі вони генерують струм в котушках електрогенератора. З надалі обертанням барабана 12 генеруючі магніти через 30 ° повернуться в початкове положення, зробивши чергову серію імпульсів струму, і потім картина робочого процесу буде повторюватися.

Описаний багатоблокових електрогенератор володіє більш високою потужністю ніж попередній одноблочний, і цей параметр можна варіювати, змінюючи число функціональних елементів. Очевидно, що в іншому конкретному технічному здійсненні електрогенератора барабани 11 і 12 можна поміняти місцями, тобто перший змонтувати всередині другого (при цьому як генеруючі блоки, так і приводні магніти необхідно перевернути на 180 °). Замість барабанів можуть застосовуватися інші технічні рішення, наприклад внутрішні функціональні елементи можуть монтуватися на обертаються радіальних стержнях (спицях), а зовнішні елементи можуть кріпитися безпосередньо до корпусу електрогенератора і т.д.

На Фіг.3 і 4 представлений в двох положеннях одноблочний електрогенератор з декількома приводними магнітами (вид зверху, в розрізі). У конкретному технічному виконанні електрогенератора три приводних магніту 3 змонтовані симетрично на барабані 12 навколо одиночного генеруючого блоку 2. Через нього перпендикулярно осі робочого каналу (нормально до площини креслення) проходить вісь барабана. Навколо неї барабан або генерує блок можуть обертатися, а точніше відхилятися, в обидві сторони на кут 60 ° відносно середнього положення. На відміну від вищеописаних цей електрогенератор не містить торцевих магнітів 7, і переміщення генеруючого магніту 6 здійснюється в обидва боки робочого каналу, причому безпосередньо до обох торців, за рахунок самих приводних магнітів. Для цього вони змонтовані на барабані з різною орієнтацією: один магніт звернений усередину, до осі барабана, північним полюсом, а два інших - південним. Нехай для визначеності барабан 12 змонтований в корпусі електрогенератора нерухомо (сам може бути корпусом), а генерує блок 2 має можливість обертання. Початкове положення такого електрогенератора, яке показано на Фіг.3, відповідає суцільним лініях фіг.1. Інше положення при граничному відхиленні генеруючого блоку за годинниковою стрілкою показано на фіг.4 і відповідає штрих лініях фіг.1. Наведені описи досить для розуміння роботи електрогенератора.

Представлені вище технічні рішення є основою для різноманітних пристроїв, що можуть знайти широке застосування.

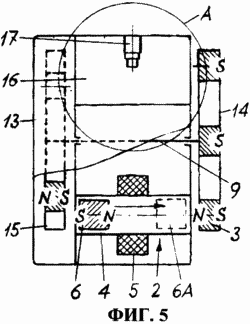

Фіг.5 представляє вид збоку, з розрізами, вбудований електрогенератор в складі блоку електроживлення; фіг.6 представляє вид праворуч на фіг.5. У корпусі 13 блоку електроживлення закріплений генерує блок 2, і по його сторонам змонтовані на загальній осі 9, паралельної осі робочого каналу, спільно обертаються барабани 14 і 15. У них на тій же відстані від осі 9, що і генерує магніт 6, закріплено по чотири приводних магніту 3, звернених однойменними полюсами до генерує магніту. З фіг.6 видно, що магніти в барабані 14 (показаний прозорим) розташовані зі зрушенням (чергуються) щодо магнітів в барабані 15. Отже, коли, наприклад, магніт першого барабана знаходиться проти правого торця робочого каналу 4, магніти другого барабана знаходяться по сторонам від лівого торця, і до нього буде віджатий генерує магніт 6: см. фіг.5. Робота такого електрогенератора зрозуміла з наведеного вище опису роботи інших конкретних пристроїв. Приведення в дію електрогенератора може здійснюватися ручним обертанням барабана 14: може і бути передбачені у її пружинний завод.

За допомогою змонтованої в корпусі 13 електричної схеми (не відображено) імпульси струму, що знімаються з котушки генерує блоку, випрямляються і надходять до електронного блоку 16 з накопичувальною системою відомого типу (що включає, наприклад, конденсатор або іоністор і т.п.). До неї приєднаний контактний висновок 17, через який споживач має можливість отримати накопичену в блоці електроживлення енергію.

На фіг.7 представлений електрогенератор згідно фіг.5, 6 у варіанті, вбудованому в ліхтар. Показаний тут електронний блок 18 підключений до джерела світла 19, яким є світлодіод. Для фокусування світлового променя передбачена оптична система з лінзою 20. Час зарядки такого електричного ліхтаря може бути невеликим, його можна заряджати і в процесі освітлення.

Представлені на фіг.5, 6, 7 пристрої з вбудованим електрогенератором мають просту і компактну конструкцію; вони можуть бути зроблені абсолютно герметичними, що забезпечує їм практично необмежений робочий ресурс. Перераховані переваги разом з прийнятним часом зарядки і зручністю експлуатації описаних пристроїв обумовлюють практичність вбудованого електрогенератора.

У всіх описаних вище електрогенераторах почергове зближення і віддалення полюсів приводних магнітів від торця робочого каналу генеруючого блоку (що призводить до переміщення генеруючого магніту в робочому каналі і в результаті до вироблення струму) здійснено за рахунок часткового або повного кругового руху приводних магнітів і / або генеруючого блоку . Нижче представлені деякі технічні рішення електрогенератора, в яких генерує блок і приводний магніт змонтовані з можливістю прямолінійного руху відносно один одного.

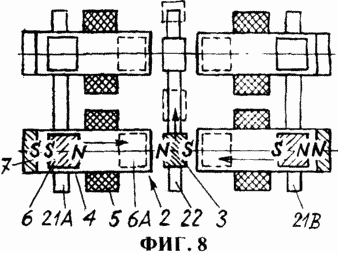

На фіг.8 показаний в двох положеннях електрогенератор з двома рядами генеруючих блоком і проміжним рядом приводних магнітів. Генеруючі блоки 2 змонтовані на протяжних елементах 21А і 21В співвісно один одному; між торцями блоків змонтований на протяженном елементі 22 ряд приводних магнітів 3; з протилежних зовнішніх сторін блоків встановлені торцеві магніти 7. Магніти в сусідніх рядах звернені один до одного однойменними полюсами. Передбачено, що магнітний ряд 22 може переміщатися щодо перших двох рядів в поздовжньому напрямку (наприклад, в напрямних відомого типу, які не показані). При цьому приводні магніти періодично розташовуються навпроти генеруючих, відштовхуючи їх в сторону торцевих магнітів, як це показано на фіг.8 суцільними лініями. При віддаленні приводних магнітів від генеруючих блоків магніти в робочих каналах переміщуються до торців сусідніх блоків назустріч один одному, як це показано штриховими лініями. Періодичним переміщенням генеруючих магнітів між показаними крайніми положеннями забезпечується вироблення імпульсів струму в котушках генеруючих блоків.

На фіг.9, 10 показаний в двох положеннях дворядний багатоблокових електрогенератор з двома паралельними суміжними рядами генеруючих блоків 2, які можуть переміщатися паралельно один одному (наприклад, в напрямних відомого типу, які не показані). Блоки цих сусідніх рядів звернені один до одного однойменними полюсами генеруючих магнітів 6; з протилежних сторін встановлені торцеві магніти 7. У показаному на фіг.9 положенні одні генеруючі блоки знаходяться навпроти інших, і тому генерують магніти відштовхуються одна від одної до торцевих магнітів 7. В іншому положенні, яке показано на фіг.10, генеруючі блоки одного ряду зрушені щодо блоків іншого ряду, так що генерують магніти відштовхуються від торцевих у напрямку один до одного. Періодичним переміщенням генеруючих магнітів між показаними крайніми положеннями забезпечується вироблення імпульсів струму в котушках генеруючих блоків. Як випливає з наведеного опису, показане на фіг.9, 10 пристрій складається з найпростіших ОДНОБЛОКОВОМУ електрогенераторів, приводні магніти яких розміщені в робочих каналах інших аналогічних електрогенераторів, для яких зазначені магніти є генеруючими.

Представлені вище технічні рішення не вичерпують суті винаходу. Зокрема, можливі і такі варіації:

- В генерує блоці замість однієї котушки може встановлюватися ряд з декількох послідовно розташованих котушок;

- Замість торцевих магнітів можуть передбачатися виконують ту ж функцію пружини (з немагнітного матеріалу);

- Для електрогенератора згідно фіг.1 торцевої магніт 7 може не знадобитися, якщо цей електрогенератор експлуатувати в верхньому вертикальному положенні робочого каналу, в розрахунку на переміщення генеруючого магніту до нижнього торця каналу виключно за рахунок сили тяжіння;

- Для пом'якшення зіткнень генеруючих магнітів з торцями робочих каналів в них можуть розміщуватися амортизатори (в найпростішому варіанті - еластичні прокладки);

- Торцевої магніт 7 може розміщуватися як поза робочим каналу 4, так і в загальній з ним трубці;

- При необхідності генерує блок може виконуватися з центральною котушкою і зовнішнім кільцевим генеруючим магнітом;

- За типом електрогенераторів з круговим рухом функціональних елементів можуть бути виконані аналогічні пристрої з прямолінійним рухом і навпаки.

Як випливає з вищевикладеного, запропонований електричний генератор відрізняється простою конструкцією, компактний, простий в експлуатації, має практично необмежений робочий ресурс. Ці гідності поєднуються з широкими енергетичними можливостями запропонованого електричного генератора. В першу чергу, вигідною сферою застосування винаходу є харчування малопотужних споживачів струму, таких як сигнальні маячки, портативні радіоприймачі і радіопередавачі, стільникові телефони, портативні електричні ліхтарики і тому подібні пристрої, особливо в аварійних умовах, коли відсутня можливість підзарядки штатних систем харчування перерахованих пристроїв від інших джерел струму. Запропонований електричний генератор може використовуватися як для підзарядки штатних систем харчування, так і безпосередньо для забезпечення роботи перерахованих пристроїв. (Конкретні приклади були представлені на фіг.5, 6, 7).

Електрогенератори з круговим рухом функціональних елементів можуть і легко і з великою користю монтуватися на різноманітних механічних пристроях, зокрема на колісних транспортних засобах. Наприклад, на велосипеді в районі педалей зручно розмістити електрогенератор типу того, який зображений на фіг.5, 6. У цьому випадку вісь 9 відповідає осі обертання шатунів педалей, до цієї осі по обидва боки кріпляться диски з приводними магнітами 3, а генерує блок 2 монтується зі зміщенням щодо цієї осі на велосипедній рамі. Такий велосипедний електрогенератор не містить загального корпусу для розміщення згаданих функціональних елементів, і вони окремо кріпляться на різних частинах транспортного засобу, що рухаються відносно один одного. При цьому одна частина транспортного засобу є приводом для електрогенератора. Виробляється при русі велосипеда струму достатньо для живлення велосипедного ліхтаря, для слухання портативного радіоприймача і т.п. Аналогічний велосипедного електрогенератор добре вписується і в компоновку ветроелектроагрегата. Виробляється при цьому струму досить, щонайменше, для освітлення в нічний час присадибної ділянки, периметра охоронної зони (наприклад, аеродрому) і т.п.

Електрогенератори з лінійним рухом функціональних елементів можуть успішно застосовуватися для вироблення електричної енергії при русі різного роду транспортувальних пристроїв. Наприклад, зовні ліфтової кабіни може монтуватися ряд генеруючих блоків, а на стінках ліфтової шахти - відповідний ряд приводних магнітів. Що виробляється таким електрогенератором ток може використовуватися з метою висвітлення кабіни.

Таким чином, підтверджений очікуваний від винаходу технічний результат, що складається в підвищенні ефективності електрогенератора, що забезпечує йому можливість широкого застосування.

ФОРМУЛА ВИНАХОДУ

1. Електричний генератор, що включає генерує блок з забезпеченим котушкою робочим каналом, з генеруючим магнітом, який встановлений з можливістю переміщення між протилежними торцями каналу, щоб забезпечити ця переміщення силові засоби з рухомим щодо робочого каналу приводним органом, який взаємодіє з генеруючим магнітом, який відрізняється тим, що приводний орган виконаний у вигляді одного або декількох магнітів, які розміщені поза робочим каналу, причому передбачена можливість руху цих приводних магнітів і / або генеруючого блоку поперек власних осей таким чином, що генерує і приводний магніти періодично зближуються однойменними полюсами для створення взаємно відразливого імпульсу сили.
2. Електричний генератор по п.1, що відрізняється тим, що генерує блок і / або приводний магніт змонтовані з можливістю обертання навколо осі, що проходить через вісь робочого каналу, перпендикулярно до неї.
3. Електричний генератор по п.1, що відрізняється тим, що генерує блок і / або приводний магніт змонтовані з можливістю обертання навколо осі, паралельної осі робочого каналу.
4. Електричний генератор по п.1, що відрізняється тим, що генерує блок і приводний магніт змонтовані з можливістю прямолінійного руху відносно один одного.
5. Електричний генератор по п.1, що відрізняється тим, що приводні магніти змонтовані по обидві сторони від генеруючого блоку.
6. Електричний генератор по п.2, що відрізняється тим, що вісь обертання проходить поза генеруючого блоку.
7. Електричний генератор по п.2, що відрізняється тим, що вісь обертання проходить через генерує блок.
8. Електричний генератор по одному з пп.1-7, що відрізняється тим, що генерує блок і приводний магніт виконані з можливістю роздільного монтування на частинах механічного пристрою, що здійснюють переміщення відносно один одного так, що частина механічного пристрою є приводом для електричного генератора.
9. Електричний генератор по п.8, який відрізняється тим, що він виконаний з можливістю розміщення зазначених функціональних елементів на велосипеді, у якого приводні магніти встановлені на дисках, укріплених на осі обертання педалей, а генерує блок встановлений зі зміщенням щодо цієї осі на велосипедній рамі.
10. Електричний генератор по п.8, який відрізняється тим, що він виконаний з можливістю розміщення зазначених функціональних елементів на ліфті, у якого генерує блок змонтований зовні кабіни

Версія для друку
Дата публікації 23.12.2006гг
