ВИНАХІД
Патент Російської Федерації RU2256278
ІМПУЛЬСНИЙ ГЕНЕРАТОР ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ
Ім'я винахідника: Тучин Борис Тимофійович (RU)
Ім'я патентовласника: Тучин Борис Тимофійович (RU)
Адреса для листування: 630554, Новосибірська обл., С. Баришево, вул. Вокзальна, 3-Б, кв. 6, Б.Т.Тучіну
Дата початку дії патенту: 2001.06.13
Винахід відноситься до енергетики і може бути використано у військовій техніці, в народному господарстві і в побуті. Технічний результат полягає в підвищенні потужності. В системі збудження генератора здійснено стиснення поперечного магнітного потоку кільцевих магнітів. В результаті стиснення поперечного магнітного потоку в системі збудження генератора тривалість индуктируемого імпульсу стає набагато менше тривалості періоду між імпульсами, в результаті чого електромагнітний гальмівний момент на валу генератора надає протидія первинного двигуну лише короткий "нескінченно малий" проміжок часу, і тому струм навантаження зовнішньої ланцюзі не встигає надавати гальмівного дії на вал ротора. Внаслідок цього відбувається зменшення витрачається механічної роботи при индуктирование ЕРС. Установка внутрішніх проміжних щитів дозволяє збільшувати кількість секцій генераторів, що дає можливість нарощувати потужність імпульсного генератора електричної енергії.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі енергетики і може бути використано у військовій техніці, в народному господарстві і в побуті.
Відомий генератор електричної енергії, що містить корпус зі статором з обмотками збудження, ротор з електромагнітами. Ротор з електромагнітами служить для збудження головного магнітного поля машини, а на статорі в індуктивних обмотках индуктируется електричний заряд, і проходять струми.
В.Ю.Ломоносов. Електротехніка. Москва, 1990. стор.292.
Недоліком такого імпульсного генератора електричної енергії є недостатня величина индуктируемого електричного заряду і недостатня потужність.
Завдання, яке вирішується винаходом, полягає в тому, щоб за рахунок зміни конструкції генератора, підвищити величину индуктируемого електричного заряду і потужність імпульсного генератора електричної енергії.
Зазначена задача досягається тим, що імпульсний генератор електричної енергії складається з групи імпульсних генераторів електричної енергії, в якому статори крайніх, бічних імпульсних генераторів електричної енергії розташовуються між зовнішніми бічними підшипниковими щитами і внутрішніми проміжними щитами, а середній імпульсний генератор електричної енергії розташовується між двох внутрішніх проміжних щитів, бічні підшипникові щити і внутрішні проміжні щити зафіксовані між собою за допомогою розпірних трубок і шпильок різьбових з'єднань гайками з шайбами, крім того, підшипникові щити зовні на торцевій поверхні містять ребра жорсткості, а з внутрішньої сторони підшипникові щити спільно з проміжними щитами на бічній торцевій поверхні містять базовий кільцевої упор і напрямні, що утворюють пази, розташовані радіально по всьому периметру окружності статора на однаковому шаговом відстані, в напрямних пазах до упора встановлені радіально секції корпусів магнитопроводов, що утворюють всередині статора тороидальную дугообразную порожнину для вільного обертання ротора, кожна окрема секція корпусу муздрамтеатру складається з бічних санчат і двох дугоподібних пластин, виготовлених з феросплаву і зафіксованих між собою за допомогою нарізного сполучення гвинтами, всередині, між пластинами, зафіксовані за допомогою гвинтів феросплавні сердечники, на сердечниках встановлені котушки індуктивності, з'єднані між собою послідовно, тобто кінець провідника першої котушки індуктивності з'єднаний з початком провідника другої котушки індуктивності, а кінець провідника другої котушки індуктивності з'єднаний з початком провідника третьої котушки індуктивності, і так далі, утворюючи на статорі окремого генератора кругову зиґзаґоподібну індуктивну ланцюг, яка з'єднана паралельно з зигзагоподібними індуктивними ланцюгами сусідніх генераторів, крайні кінці висновків груповий зиґзаґоподібної ланцюга приєднані до контактних клем, до яких підключаються споживачі електричної енергії, корпусу магнитопроводов з індуктивними обмотками зафіксовані в пазах бічних і проміжних щитів від випадання за допомогою косинців з притискними болтами і закриті зовні циліндричним ізолюючим кожухом, що складається з двох половин, з'єднаних між собою різьбових з'єднань за допомогою болтів з гайкою, а ротор, закріплений на валу, містить в собі групу роторів, кожен ротор посаджений нерухомо на вал через проміжні втулки і складається з двох дисків, зібраних в пакет за допомогою нарізного сполучення, де на дисках встановлені радіально в пазах і зафіксовані за допомогою прихватів, що мають отвір під болт, корпусу кронштейнів, виготовлених з феросплаву, що містять на вигляді збоку на кінці прямокутний виступ для фіксації в пазу диска, а на вигляді зверху кронштейни мають хрестоподібну форму і містять по одну і іншу сторону підстави корпусу феросплавний циліндричний виступ-сердечник, на якому, встановлені котушки електромагнітів, де сам електромагніт складається з феросплавного циліндричного сердечника і двох, намотаних проводом котушок, з'єднаних між собою послідовно, утворюючи цілий єдиний електромагніт, кронштейни електромагнітів, встановлені на роторі, розташовуються на диску ротора радіально на однаковому шаговом відстані пропорційно шаговому відстані між направляючими пазами, розташованими на статорі, обмотки електромагнітів між собою мають послідовно-зустрічну з'єднання, тобто кінець виводу обмотки першого електромагніту з'єднаний з кінцем виведення обмотки другого сусіднього електромагніту, а початок виведення обмотки другого електромагніту пов'язане з початком виведення обмотки третього електромагніту і так далі ..., таким чином, при подачі електроживлення на електромагніти, магнітні полюси електромагнітів виявляються звернені по відношенню один до одного однойменними полюсами і утворюють на роторах тороїдальні магніти, крайні кінці висновків з'єднаних електромагнітів приєднані до контактних кілець, до яких підведені контактні щітки, через які підводиться електричний струм до електромагнітам, крім того, перший несе диск в пакеті кожного окремого ротора служить підставою, яке містить маточину, а на торцевій площині диска містяться наскрізні отвори для кріплення і кругова базова канавка на периферії першого несе диска, другий диск ротора служить матрицею для кронштейнів і містить по центру диска отвір для вала, наскрізні отвори для кріплення і отвори з зенковкой під головки гвинтів, а й нарізані радіально по периметру диска наскрізні пази, рівні по ширині кронштейнів, які розташовуються на рівномірному шаговом відстані розмірному шаговому відстані між пазами, розташованими на статорі в бічних підшипникових і в проміжних щитах, до всього цього, імпульсний генератор електричної енергії містить настановні опори і навантажувальні вушка, які встановлені на шпильках, що стягають підшипникові щити.
Винахід, на мій погляд, є новим, тому що імпульсний генератор електричної енергії складається з групи імпульсних генераторів електричної енергії, в якому статори крайніх, бічних імпульсних генераторів електричної енергії розташовуються між зовнішніми бічними підшипниковими щитами і внутрішніми проміжними щитами, а середній імпульсний генератор електричної енергії розташовується між двох внутрішніх проміжних щитів, бічні підшипникові щити і внутрішні проміжні щити зафіксовані між собою за допомогою розпірних трубок і шпильок різьбових з'єднань гайками з шайбами, крім того, підшипникові щити зовні на торцевій поверхні містять ребра жорсткості, а з внутрішньої сторони підшипникові щити спільно з проміжними щитами на бічній торцевій поверхні містять базовий кільцевої упор і напрямні, що утворюють пази, розташовані радіально по всьому периметру окружності статора на однаковому шаговом відстані, в напрямних пазах до упора встановлені радіально секції корпусів магнитопроводов, що утворюють всередині статора тороидальную дугообразную порожнину для вільного обертання ротора, кожна окрема секція корпусу муздрамтеатру складається з бічних санчат і двох дугоподібних пластин, виготовлених з феросплаву, і зафіксованих між собою за допомогою нарізного сполучення гвинтами, всередині між пластинами зафіксовані за допомогою гвинтів феросплавні сердечники, на сердечниках встановлені котушки індуктивності, з'єднані між собою послідовно, то є кінець провідника першої котушки індуктивності з'єднаний з початком провідника другої котушки індуктивності, а кінець провідника другої котушки індуктивності з'єднаний з початком провідника третьої котушки індуктивності і так далі, утворюючи на статорі окремого генератора кругову зиґзаґоподібну індуктивну ланцюг, яка з'єднана паралельно з зигзагоподібними індуктивними ланцюгами сусідніх генераторів , крайні кінці висновків груповий зиґзаґоподібної ланцюга приєднані до контактних клем, до яких підключаються споживачі електричної енергії, корпусу магнитопроводов з індуктивними обмотками зафіксовані в пазах бічних і проміжних щитів від випадання за допомогою косинців з притискними болтами і закриті зовні циліндричним ізолюючим кожухом, що складається з двох половин , з'єднаних між собою різьбових з'єднань за допомогою болтів з гайкою, а ротор, закріплений на валу, містить в собі групу роторів, кожен ротор посаджений нерухомо на вал через проміжні втулки і складається з двох дисків, зібраних в пакет за допомогою нарізного сполучення, де на дисках встановлені радіально в пазах і зафіксовані за допомогою прихватів, що мають отвір під болт, корпусу кронштейнів, виготовлених з феросплаву, що містять на вигляді збоку на кінці прямокутний виступ для фіксації в пазу диска, а на вигляді зверху кронштейни мають хрестоподібну форму і містять по одну і іншу сторону підстави корпусу феросплавний циліндричний виступ-сердечник, на якому встановлені котушки електромагнітів, де сам електромагніт складається з феросплавного циліндричного сердечника і двох намотаних проводом котушок, з'єднаних між собою послідовно, утворюючи цілий єдиний електромагніт, кронштейни електромагнітів, встановлені на роторі, розташовуються на диску ротора радіально на однаковому шаговом відстані пропорційно шаговому відстані між направляючими пазами, розташованими на статорі, обмотки електромагнітів між собою мають послідовно-зустрічну з'єднання, тобто кінець виводу обмотки першого електромагніту з'єднаний з кінцем виведення обмотки другого сусіднього електромагніту, а початок виведення обмотки другого електромагніту з'єднане з початком виведення обмотки третього електромагніту і так далі, таким чином, при подачі електроживлення на електромагніти, магнітні полюси електромагнітів виявляються звернені по відношенню один до одного однойменними полюсами і утворюють на роторах тороїдальні магніти, крайні кінці висновків з'єднаних електромагнітів приєднані до контактних кілець, до яких підведені контактні щітки, через які підводиться електричний струм до електромагнітам, крім того, перший несе диск в пакеті кожного окремого ротора служить підставою, яке містить маточину, а на торцевій площині диска містяться наскрізні отвори для кріплення і кругова базова канавка на периферії першого несе диска, другий диск ротора служить матрицею для кронштейнів і містить по центру диска отвір для вала, наскрізні отвори для кріплення і отвори з зенковкой під головки гвинтів, а й нарізані радіально по периметру диска наскрізні пази, рівні по ширині кронштейнів, які розташовуються на рівномірному шаговом відстані, розмірному шаговому віддалі між пазами, розташованими на статорі в бічних підшипникових і в проміжних щитах, до всього цього, імпульсний генератор електричної енергії містить настановні опори і навантажувальні вушка, які встановлені на шпильках, що стягають підшипникові щити.
 |

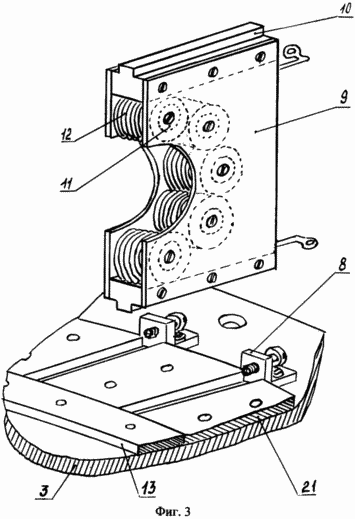

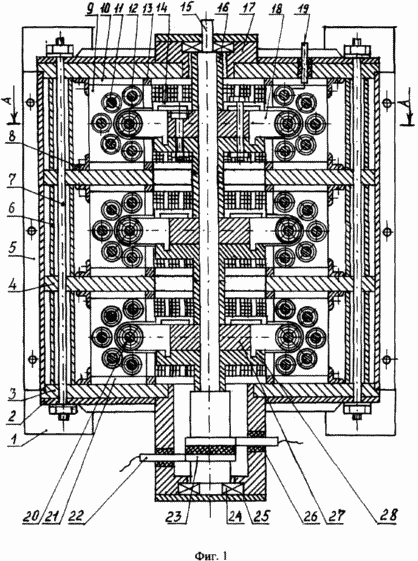

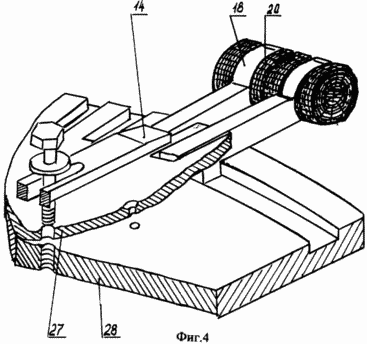

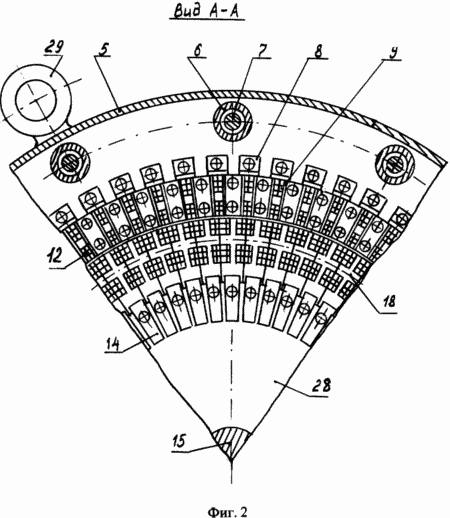

Пропонований імпульсний генератор електричної енергії зображений на фіг.1, фіг.2, а й, як показано на окремих фрагментах вузлів фіг.3, фіг.4, який складається: з настановних опор 1, ребер жорсткості 2, зовнішніх бокових підшипникових щитів 3, внутрішніх проміжних щитів 4, кожуха 5, розпірних втулок між щитами 6, стягають шпильок 7, кутників з притискними болтами 8, дугоподібних пластин муздрамтеатру 9, санчат 10, сердечників муздрамтеатру 11, індуктивних обмоток 12, наполегливих базових кілець 13, прихопивши 14, вала 15 , розпірних втулок для роторів 16, корпусів для підшипників 17, кронштейнів з феросплаву 18, контактних клем 19, кільцевих електромагнітів 20, напрямних 21, контактних щіток 22, контактних кілець 23, підшипників 24, кришок для підшипників 25, ізолюючого корпусу 26, диска матриці 27, що несе диска 28, навантажувальних вушок 29. |
 |
 |
 |
 |
Імпульсний генератор електричної енергії працює наступним чином. За допомогою зовнішньої сили тяги почнемо обертати вал 15 ротора генератора. Під час обертання валу ротора генератора за допомогою щіток 22 і контактних кілець 23 подамо електроживлення на електромагніти 20 ротора (генератор має незалежне збудження). В результаті протікання електричного струму в електромагнітах ротора по периметру кола ротора утворюється постійне магнітне поле, в якому магнітні силові лінії поперечного магнітного потоку кожного кільцевого електромагніту складаються з поперечними магнітними силовими лініями іншого сусіднього електромагніту і мають в кожному кроці протилежний зміст. При обертанні вала ротора з електромагнітами в тороидальной порожнини статора в індуктивних обмотках 12, встановлених на статорі, буде відбуватися періодична зміна напрямку магнітного потоку. В результаті чого в індуктивних обмотках 12 статора буде утворюватися електричний заряд. Так як котушки індуктивності 12 з'єднані в корпусах муздрамтеатру (фіг.5) і на статорі (Фіг.6) послідовно, і збуджуються вони одночасно в одній фазі, то загальна величина електричного заряду буде дорівнює сумі всіх електричних зарядів, що утворюються в кожній, окремо взятій , котушці індуктивності, а паралельне підключення сусідніх секцій імпульсного генератора електричної енергії збільшує загальну потужність імпульсного генератора електричної енергії. Зняття різниці потенціалу в імпульсному генераторі електричної енергії здійснюється безпосередньо зі статора, з контактних клем 19, з якими пов'язані індуктивні обмотки.
В результаті застосування такої конструкції імпульсного генератора електричної енергії збільшується величина индуктируемого заряду і потужність генератора.
ФОРМУЛА ВИНАХОДУ
Генератор електричної енергії, що містить корпус зі статором, з індуктивними обмотками, закріплений на валу ротор з електромагнітами, що відрізняється тим, що імпульсний генератор електричної енергії складається з групи імпульсних генераторів електричної енергії, в якому статори крайніх, бічних імпульсних генераторів електричної енергії розташовуються між зовнішніми бічними підшипниковими щитами і внутрішніми проміжними щитами, а середній імпульсний генератор електричної енергії розташовується між двох внутрішніх проміжних щитів, бічні підшипникові щити і внутрішні проміжні щити зафіксовані між собою за допомогою розпірних трубок і шпильок різьбових з'єднань гайками з шайбами, крім того, підшипникові щити зовні на торцевій поверхні містять ребра жорсткості, а з внутрішньої сторони підшипникові щити спільно з проміжними щитами на бічній торцевій поверхні містять базовий кільцевої упор і напрямні, що утворюють пази, розташовані по всьому периметру окружності статора радіально на однаковому шаговом відстані, в напрямних пазах до упора встановлені радіально секції корпусів магнитопроводов, що утворюють всередині статора тороидальную дугообразную порожнину для вільного обертання ротора, кожна окрема секція корпусу муздрамтеатру складається з бічних санчат і двох дугоподібних пластин, виготовлених з феросплаву і зафіксованих між собою за допомогою нарізного сполучення гвинтами, всередині між пластинами зафіксовані за допомогою гвинтів феросплавні сердечники, на сердечниках встановлені котушки індуктивності, з'єднані між собою послідовно, тобто кінець провідника першої котушки індуктивності з'єднаний з початком провідника другої котушки індуктивності, а кінець провідника другої котушки індуктивності з'єднаний з початком провідника третьої котушки індуктивності і так далі, крім того, кожна секція корпусу з котушками індуктивності з'єднана послідовно з черговою сусідній секцією корпусу з котушками індуктивності, утворюючи на статорі окремого генератора кругову зиґзаґоподібну індуктивну ланцюг, яка з'єднана паралельно з зигзагоподібними індуктивними ланцюгами сусідніх генераторів, крайні кінці висновків груповий зиґзаґоподібної ланцюга приєднані до контактних клем, до яких підключаються споживачі електричної енергії , корпусу магнитопроводов з індуктивними обмотками зафіксовані в пазах бічних і проміжних щитів від випадання за допомогою косинців з притискними болтами і закриті зовні циліндричним ізолюючим кожухом, що складається з двох половин, з'єднаних між собою різьбових з'єднань за допомогою болтів з гайкою, а ротор, закріплений на валу , містить в собі групу роторів, кожен ротор посаджений нерухомо на вал через проміжні втулки і складається з двох дисків, зібраних в пакет за допомогою нарізного сполучення, де на дисках встановлені радіально і зафіксовані в пазах за допомогою прихватів, що мають отвір під болт, корпусу кронштейнів , виготовлених з феросплаву, що містять на вигляді збоку на кінці прямокутний виступ для фіксації в пазу диска, а на вигляді зверху кронштейни мають хрестоподібну форму і містять по одну і іншу сторону підстави корпусу феросплавний циліндричний виступ-сердечник, на якому встановлені котушки електромагнітів, де сам електромагніт складається з феросплавного циліндричного сердечника і двох намотаних проводом котушок, з'єднаних між собою послідовно, утворюючи цілий єдиний електромагніт, кронштейни електромагнітів, встановлені на роторі, розташовуються на диску ротора радіально на однаковому шаговом відстані пропорційно шаговому відстані між направляючими пазами, розташованими на статорі, обмотки електромагнітів між собою мають послідовно-зустрічну з'єднання, тобто кінець виводу обмотки першого електромагніту з'єднаний з кінцем виведення обмотки другого сусіднього електромагніту, а початок виведення обмотки другого електромагніту пов'язане з початком виведення обмотки третього електромагніту і так далі, таким чином, при подачі електроживлення на електромагніти, магнітні полюси електромагнітів виявляються зверненими по відношенню один до одного однойменними полюсами і утворюють на роторах тороїдальні магніти, крайні кінці висновків з'єднаних електромагнітів приєднані до контактних кілець, до яких підведені контактні щітки, через які підводиться електричний струм до електромагнітам, крім того, перший несе диск в пакеті кожного окремого ротора служить підставою, яке містить маточину, а на торцевій площині диска-підстави містяться наскрізні отвори для кріплення і кругова базова канавка на периферії першого несе диска, другий диск ротора служить матрицею для кронштейнів і містить по центру диска отвір для вала, наскрізні отвори для кріплення і отвори з зенковкой під головки гвинтів, а й нарізані радіально по периметру диска наскрізні пази, рівні по ширині кронштейнів, які розташовуються радіально на рівномірному шаговом відстані, розмірному шаговому відстані між пазами, розташованими на статорі в бічних підшипникових і в проміжних щитах, до всього цього імпульсний генератор електричної енергії містить настановні опори і навантажувальні вушка, які встановлені на шпильках, що стягають підшипникові щити.
Версія для друку
Дата публікації 23.12.2006гг
