Патент Російської Федерації RU2147090

КОСМІЧНИЙ НАКОПИЧУВАЧ ЕНЕРГІЇ

Ім'я винахідника: Ломанов Аполлон Анатолійович
Ім'я патентовласника: Ломанов Аполлон Анатолійович
Адреса для листування: 344038, Ростов-на-Дону, Абонентська скринька 275, Ломанову А.А.
Дата початку дії патенту: 1998.04.14

Накопичувач енергії призначений для використання в космосі і дозволяє видавати механічну або електричну енергію. Накопичувач містить два незалежних маховика, електроагрегат, здатний працювати в режимі двигуна і в режимі генератора, і вісь з жорстко прикріпленим в її середині двоконусним елементом муфти зчеплення, соосно яким з зазором на маховику жорстко прикріплені одноконусние деталі зчеплення. Вісь встановлена ​​в підшипниках з можливістю обертання і поздовжнього переміщення, що забезпечують почергове зчеплення елементів муфти і передачу зусиль від електроагрегату до маховика або від осі до агрегату відбору потужності. Накопичувач енергії може бути корисно використаний для вироблення електроенергії, коли сонячні батареї, що потрапили в тінь, не можуть забезпечувати космічний об'єкт електроенергією.

ОПИС ВИНАХОДИ

Винахід відноситься до будівництва в космосі об'єктів, пов'язаних з енергетикою.

Відомі рішення накопичувачів енергії, що працюють в "земних" умовах, за якими в 1985 р в м.Житомирі відбулася конференція.

У журналі "Винахідник і раціоналізатор" N 4 за 1975 на стор. 15-17 та в N 4 за 1986 р стор.24 є відомості про "земних" накопичувачах енергії.

Ближчим по суті є акумулятор електромеханічної енергії, описаний в авторському свідоцтві СРСР N 1126746, МПК 7 F 16 H 3/302, 1984 р, яке прийнято за прототип.

Недоліками прототипу є його непристосованість до використання в космічному просторі, ускладнене рішення з двома осями і гальмівними пристроями, одиночний маховик.

Завданням винаходу є створення накопичувача енергії для використання в космосі, що містить групу маховиків, здатних видавати накопичену енергію механічним шляхом відбору потужності і з перетворенням в електроенергію.

Для досягнення зазначених результатів прийнято рішення виконання накопичувача з двома площинними з потовщеним ободом маховиками / взагалі, кількість їх не обмежена /, укладеними в жорсткий корпус з лінійних елементів, посилений хрестовими зв'язками, зістикований з частин, до якого по обидва боки прикріплені кожухи - електро і управління агрегатів / в заявку не включені /.

Уздовж пристрої пропущена через підшипники маховиків і корпусу, а й через агрегати - вісь, здатна переміщатися уздовж і обертатися.

В середині осі жорстко закріплений двоконусний елемент муфти зчеплення, на маховиках і жорстко прикріплені одноконусние деталі зчеплення, по положенню відповідають елементу муфти зчеплення, з зазорами від нього, між цапфами маховиків і корпусом, а й між ободами передбачені наполегливі підшипники.

Для ілюстрації прийнятого рішення представлені креслення.

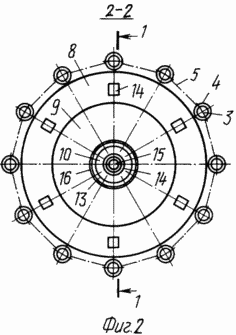

Фіг. 1 показано перетин 1-1, загальний вигляд пристрою в поздовжньому розрізі	Фіг. 2 - перетин 2-2, поперечний розріз
Фіг. 3 показаний вид по 3-3 пристрої	Космічний накопичувач енергії містить: корпус, що складається з трубчастих елементів, в торці кругового обриси 1 до укладених усередині їх вантажів магнітного переміщення 2; прямолінійних елементів 3, простикованних на фланцях 4, розв'язаних зв'язками 5, с цапфами 6 і з підшипниками 7; маховики, що складаються з масивного обіду 8, дискових частин 9, цапф 10, забезпечених підшипниками 11 і 12, елементами зчеплення 13, наполегливими підшипниками 14; деталі обертальної системи в складі поздовжньої осі 15, пропущеної через підшипники корпусу 7, підшипники маховиків 11, забезпеченою в середині елементів муфти зчеплення 16, пропущеної по кінцях через електроагрегат 17 і агрегат управління та відбору потужності 18. При практичному застосуванні проводиться заводське виготовлення деталей і елементів накопичувача, поставка їх в робочу зону, де здійснюється складання, а при його малих розмірах можливо постачати на місце монтажу в повністю зібраному вигляді. Накопичувач енергії може експлуатуватися з закріпленням на космічних об'єктах або в вигляді окремо паряться в космосі установки - електростанції або механічного двигуна.

Пристрій працює наступним чином

Вісь 15 зсувається вздовж до зчеплення муфти зчеплення 16 з деталлю зчеплення 13 одного з маховиків (8, 9, 10), підключається електроагрегат 17 і, працюючи як мотор, віссю 15 обертає маховик (8-10), в якому запасається енергія, пересуваючи вісь 15 в іншу сторону, проводиться накопичення енергії в другому маховику, після чого зчеплення відключається від обох маховиків, харчування електроагрегату 17 припиняється, в обох обертових вільно маховиках зберігається накопичена енергія.

Для видачі електроенергії, використовуючи накопичену, один з обертових маховиків через муфту зчеплення приводить в обертання вісь 15 і електроагрегат 17, що працює в режимі генератора.

Для видачі механічної енергії використовується безпосередньо обертання осі 15, що впливає на агрегат 18.

Накопичувач енергії може бути корисно використаний для подачі електроенергії, коли плоскі сонячні батареї, що потрапили в тінь, не працюють і взагалі для створення стабільних джерел електроструму в космосі в умовах невагомості і сонячної радіації.

ФОРМУЛА ВИНАХОДУ

1. Космічний накопичувач енергії, що містить жорсткий корпус, маховик і електроагрегат, здатний працювати в режимі двигуна для розкручування маховика і в режимі генератора для видачі електроенергії, що відрізняється тим, що він забезпечений другим незалежним маховиком, агрегатом відбору потужності і віссю з жорстко прикріпленим в її середині двоконусним елементом муфти зчеплення, соосно яким з зазором на маховиках жорстко прикріплені одноконусние деталі зчеплення, при цьому вісь встановлена ​​в підшипниках з можливістю обертання і поздовжнього переміщення, що забезпечують почергове зчеплення елементів муфти і передачу зусиль від електроагрегату до маховика або від осі до агрегату відбору потужності.
2. Накопичувач по п.1, що відрізняється тим, що по торця корпусу виконаний кругової трубчастий елемент, по осі якого розташовані вантажі магнітного переміщення і підвіски для стабілізації нерухомого положення конуса.
