ВИНАХІД
Патент Російської Федерації RU2271465
СПОСІБ ОДЕРЖАННЯ ЕЛЕКТРОЕНЕРГІЇ З ВИКОРИСТАННЯМ ПРИРОДНОГО ЕНЕРГІЇ,
Укладеного в пласти землі З ВИСОКИМ ТИСКОМ
Ім'я винахідника: Буслаєв Віктор Федорович (RU); Вдовенко Василь Леонтійович (RU); Нор Олексій В'ячеславович
Ім'я патентовласника: Ухтинский державний технічний університет (RU)
Адреса для листування: 169300, Республіка Комі, м Ухта, вул. Першотравнева, 13, УГТУ, патентна група НДЧ
Дата початку дії патенту: 2002.01.11
Спосіб призначений для отримання електроенергії з використанням природної енергії, укладеної в пластах землі з високим тиском. Спосіб отримання електроенергії включає розміщення турбіни в свердловині, в яку подають агент високого тиску, і електрогенератора з кабелем. При цьому в обсаджений свердловину в інтервалі між виявляють пластом високого тиску і поглинає пластом низького тиску встановлюють турбіну, з'єднану за допомогою труб з генератором електричної енергії, здійснюють перетікання агента з пласта високого тиску в пласт низького тиску і на поверхню. Регулювання потоків агента в затрубний і трубне простір здійснюють розподільчим клапаном, розташованим в нижній частині збірки турбогенератора, а й отвором між корпусом турбіни і труби, що з'єднує трубне простір з затрубний. Спосіб дозволяє ефективно отримувати електроенергію, використовуючи енергію, укладену в пластах з високим тиском.
ОПИС ВИНАХОДИ
Винахід відноситься до області розробки родовищ вуглеводнів і створення електроенергії з використанням природних факторів.
Відомий спосіб виробництва електричної енергії для харчування геофізичних приладів Патент РФ №2172827, 7МПК Е 21 В 47/00, Н 02 К 5/12, опубл. ПРО №24, 27.08.2001 р, де джерелом енергії є потік промивної рідини, яка подається буровим насосом для промивання свердловини.
Недоліками цього способу є використання штучної енергії бурового насоса, без використання природних факторів і відтворення електричної енергії.
Найбільш близьким до пропонованого є спосіб, який реалізується пристроєм АС РФ №1820021, 5 МКІ F 03 В 13/00, опубл. ПРО №21, с. 81, 1993, де для отримання електроенергії використовується турбіна і електрогенератор в артезіанської свердловини, де під дією гідравлічної енергії видобутої води здійснюється трансформація гідравлічної енергії в електричну. Недоліком його є те, що цей спосіб реалізується при видобутку води зі свердловини, необхідність якої не актуальна для перезволожених умов Півночі і на морі, а виливши пластової води може призвести до порушення природного водного балансу і забруднення навколишнього середовища. і до недоліків можна віднести низьку повноту добування енергії з видобутої води артезіанської свердловини та її використання, великі витрати на виробництво електроенергії.
Винаходом вирішується завдання використання природної енергії за рахунок різниці енергії (тиску) пластів і перетікання рідини або газу з пласта з високим тиском в пласт з низьким тиском, з метою підвищення ефективності отримання електроенергії шляхом використання енергії, укладеної в пластах з високим тиском.
Для досягнення названої мети в пропонованому способі, що включає розміщення турбіни в свердловині, в яку подають агент високого тиску (це може бути рідина або газ), генератора і кабелю, причому турбіну, з'єднану за допомогою труб з генератором, встановлюють в обсаджена свердловині в інтервалі між виявляють пластом високого тиску і поглинає пластом низького тиску, потім здійснюють перетікання агента з пласта високого тиску в пласт низького тиску і на поверхню.
Регулювання потоків агента в затрубний і трубне простір здійснюють розподільчим клапаном, розташованим в нижній частині збірки турбогенератора, а й за рахунок отвори між корпусом турбіни і труби, що з'єднує трубне простір з затрубний.
 |

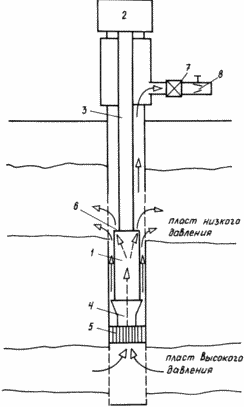

Пропонований спосіб пояснюється кресленням, на якому зображена свердловина з розкритим пластом високого тиску і розкритим пластом низького тиску, в інтервалі між пластами встановлена турбіна 1, яка з'єднана з генератором 2 за допомогою труб 3, що виконують функцію вала. Управління перетіканням агента, що проходить через турбіну, здійснюється поділом потоку з пласта високого тиску використанням регулювального клапана-розподільника 4. Для очищення потоку флюїду в нижній частині турбіни встановлений фільтр 5. Потік рідини, що проходить через турбіну, виходить з отвору 6 в затрубний простір. При необхідності видобутку флюїду пласта високого тиску відкривається засувка 7, а величина тиску і потоку управляється регулювальним дроселем 8. |
ПРИКЛАД КОНКРЕТНОГО ВИКОНАННЯ
На Лаявожском нафтогазоконденсатному родовищі Ненецького округу пластовий тиск девонських відкладень на глибині 4000 м складає 65,0 МПа, добовий дебіт пластової води становить 5000 м 3 / добу. Пластовий тиск карбонової поклади становить на глибині 2500 м 25,0 МПа. Необхідно в процесі розробки карбонової поклади забезпечити підтримку пластового тиску шляхом перетікання пластової води з девонських відкладень.
Міжпластові перепад тиску з урахуванням стовпа рідини і гідравлічних опорів становить 20,0 МПа. Гідравлічна потужність турбіни оцінюється за формулою:
При установці турбіни в інтервалі між пластами при повному переміщенні потоку через турбіну при к.к.д. , Що дорівнює 0,5, вироблення електроенергії складе 567 кВт / добу на одну свердловину.
ФОРМУЛА ВИНАХОДУ
- Спосіб отримання енергії, що включає розміщення турбіни в свердловині, в яку подають агент високого тиску, генератора з кабелем, що відрізняється тим, що в обсаджений свердловину в інтервалі між виявляють пластом високого тиску і поглинає пластом низького тиску встановлюють турбіну, з'єднану за допомогою труб з генератором електричної енергії, здійснюють перетікання агента з пласта високого тиску в пласт низького тиску і на поверхню.
- Спосіб за п.1, що відрізняється тим, що регулювання потоків агента в затрубний і трубне простору здійснюють розподільчим клапаном, розташованим в нижній частині збірки турбогенератора, а й отвором між корпусом турбіни і труби, що з'єднує трубне простір з затрубний.
Версія для друку
Дата публікації 23.11.2006гг
