ВИНАХІД
Патент Російської Федерації RU2118698

СИЛОВА гідровакуумного ВСТАНОВЛЕННЯ

Ім'я винахідника: Зарубін Станіслав Вікторович
Ім'я патентовласника: Зарубін Станіслав Вікторович
Адреса для листування:
Дата початку дії патенту: 1995.11.09

Установка призначена для отримання електричної, теплової та іншої корисної енергії. Установка містить напірне пристрій, виконаний у вигляді колони, котра спрямовує підйому робочого тіла з вихідним соплом-прискорювачем перед розгінної щаблем робочого колеса турбіни. Турбіна розташована в корпусі, підключеному до вакуумного агрегату, виконаному у вигляді двухходового поршневого насоса з приводом від балона зі стисненим газом. При цьому турбіна підключена до виконавчого механізму, наприклад електрогенератори, за допомогою повищающего редуктора і маховика. Таке виконання установки дозволяє отримати корисний вид енергії екологічно чистим шляхом.

ОПИС ВИНАХОДИ

Винахід відноситься до енергетичного машинобудування та виробництва турбін і може бути використано для екологічно чистого перетворення енергії, наприклад, в електричну, теплову або інший корисний вид.

Відомі турбіни гідроелектростанцій, що працюють від впливу падаючих мас водного потоку. Швидкість руху води є вихідним показником для визначення потужності гідроелектростанцій.

Відпрацьовані маси води в гідротурбінах скидаються у водоймище за греблею (див. Велику Радянську енциклопедію, 1971, т.6, с.510).

Такі гідроелектростанції являють собою складний комплекс дорогих споруд і устаткування, завдають шкоди екології, так як вимагають затоплення земель.

Найбільш близьким аналогом винаходу є вакуумна гідроелектростанція, яка містить напірне пристрій за допомогою ключового (трубопроводом) для підйому робочого тіла (води), корпус, підключений до вакуумного агрегату, робоче колесо турбіни, поєднане з виконавчим механізмом, наприклад електрогенератором, і допоміжне пускорегулюючий і контрольне обладнання ( см. патент РФ N 2005199 С1, кл. F 03 B 13/06, 1993).

Однак дана вакуумна гідроелектростанція вимагає наявності водойми і не забезпечує екологічну чистоту процесу перетворення енергії, так як робоче тіло (вода) бере участь в незамкнутому технологічному процесі.

Завданням винаходу є зниження екологічних збитків і собівартості енергії для побутових і виробничих потреб.

Зазначений технічний і економічний результат досягається за рахунок того, що силова гідровакуумного установка містить напірне пристрій за допомогою ключового для підйому робочого тіла, корпус, підключений до вакуумного агрегату, робоче колесо турбіни, поєднане з виконавчим механізмом, наприклад електрогенератором, і допоміжне пускорегулюючий і контрольне обладнання, при цьому робоче колесо турбіни забезпечено розгінної щаблем, а напрямна - соплом-прискорювачем, причому вакуумний агрегат виконаний у вигляді двухходового поршневого насоса з приводом від балона зі стисненим газом, напірне пристрій - у вигляді колони, а виконавчий механізм (електрогенератор) підключений до робочого колеса турбіни за допомогою редуктора і маховика.

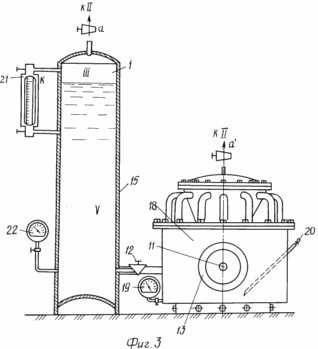

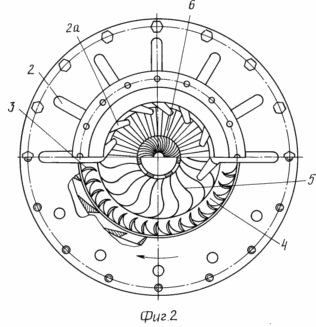

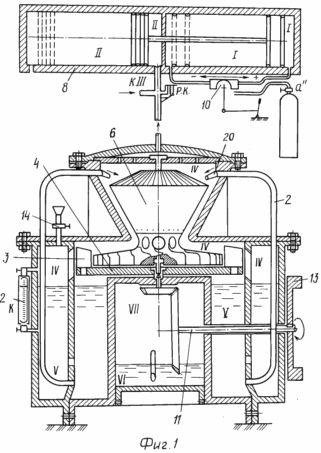

	На фіг. 1 представлений розріз корпусу установки і вакуумного агрегату з допоміжним пускорегулюючим і контрольним устаткуванням; на фіг. 2 - вид зверху на корпус і гідротурбін; на фіг. 3 - загальний вид на корпус з напірної колоною. Силова гідровакуумного установка містить: - Робоче тіло 1 - нейтральний розчин з додаванням дрібнодисперсних зважених нерозчинних частинок - морську воду; - Зворотний направляючу 2 з соплом-прискорювачем 2а; - Лопатку 3 робочого колеса; - Робоче колесо 4; - Направляючу розгінну лопать 5; - Розгінну робочу турбіну 6 (ступінь); - Робочі (розгінні) маси 7 - фіг.1, зона V (не показано); - Вакуумний агрегат 8 - вакуумний насос з вакуумним ресивером; двухходовой поршневий насос з балоном стисненого повітря;

- Аварійний (контрольний) клапан 9 - фіг.1 "Р.К." - Ручного або дистанційного керування;

- Пульт управління 10 - пневмозолотнік; клапанний механізм з розподільчим; система кранів, агрегати можуть бути як ручного, так і дистанційного керування;

- Робочий вал 11 редуктора;

- Вентиль 12 регулятора рівня робочої розгінної маси, може бути ручного або дистанційного керування;

- Маховик 13 загальноприйнятого призначення, може бути використаний для монтажу муфти зчеплення з агрегатуються виконавчим механізмом (електрогенератор, КПП, редуктор валів відбору потужності);

- Холодець приймальний пристрій 14 - горловина з триходовим краном ручного або дистанційного керування;

- Напірну колону 15 - обсяг і висота рівня робочого тіла повинні перевищувати обсяг і рівень його в корпусі;

- Виконавчий агрегат 16 - на фіг. 1,2,3 не показаний;

- Редуктор 17 валів відбору потужності - на фіг. 1,2,3 не показаний;

- Корпус 18 - дизайн і конструкція можуть бути змінені без порушення концепції і прямого призначення;

- Манометр 19 - прилад для аналітичного контролю рівня робочого тіла в картері корпусу 18;

- Канал 20 для зв'язку з атмосферою картера редуктора (сопун) і контролю за рівнем мастила в ньому (щуп);

- Водомірне скло 21,21а з двома триходовими кранами для візуального контролю рівнів робочого тіла;

- Манометр 22 - прилад для аналітичного контролю рівня робочого тіла в напірної колоні 15.

I - зона високого тиску.

II - зона управління.

III, IV - зони робочого розрідження.

V - зона тиску робочого тіла.

VI - зона мастила редуктора.

VII - зона атмосферного тиску.

а, а ', a' '- крани управління.

К - контрольний рівень робочого тіла.

Силова гідровакуумного установка працює наступним чином.

Попередньо проводять підготовку до пуску в наступній послідовності:

1. Відкриттям крана "а" повітря з балона подається на пневмозолотнік 10. Крани "а" і "а '", встановлюються у відкрите положення. Запобіжний клапан "Р.К." відкритий.

2. Через заливне приймальний пристрій 14 виробляється заправка внутрішніх порожнин корпусу 18 і напірної колони (вентиль 12 відкритий) розчином робочого тіла 1 до позначки До на водомірному склі 21а.

3. При відкритому крані пристрої 14 закриваються "Р.К." і кран управління "а". Поворотом рукоятки пульта управління 10 пневмозолотніком подається стиснене повітря в зону I вакуумного агрегату 8. Пересуваючись вліво, поршень в зоні II створює розрідження в зоні III напірної колони 15, що піднімає рівень робочого тіла 1 до позначки "К" на водомірному склі 21. Вентиль 12 і кран "а" закриваються.

4. Через пристрій 14 виробляється долив робочого тіла 1 в корпус 18 до позначки "К" на водомірному склі 21а при відкритих "Р.К." і "а '" після повернення поршнів вакуумного агрегату 8 у вихідне положення за допомогою пульта управління 10.

5. Закриваються кран заливного приймального пристрою 14 і "Р.К.". За допомогою пульта управління 10 створюється розрідження в зоні IV корпусу 18. У момент початку обертання маховика 13 відкривається кран "а" на колоні 15 для врівноваження розрідження в ній і корпусі 18 і одночасно відкривається вентиль 12. Керуючи подачею повітря за допомогою пульта управління 10 розрідження в колоні 15 і корпусі 18 (сполучених посудинах) доводять до розрахункової величини, після чого закриваються крани "а" і "а '", установка в роботі.

Робоче тіло 1 по направляючої 2 піднімається вгору, збільшує свою швидкість в соплі-прискорювачі 2а. Напрямних 2 доцільно виконати кілька і розташувати їх рівномірно по колу корпусу 18.

Після впливу на робочу розгінну турбіну (ступінь 6) робоче тіло 1 під впливом власної ваги потрапляє на розгінні лопаті 5, а потім на лопатки 3 робочого колеса 4, що не має жорсткого зв'язку з розгінної щаблем 6, але жорстко пов'язаного через провідну шестерню з робочим валом 11 підвищує обороти редуктора, який, обертаючи маховик 13, передає зусилля на виконавчий механізм, наприклад електрогенератор (не показаний), що виробляє електроенергію для споживачів. Відпрацьоване на лопатках робочого колеса робоче тіло 1 повертається в картер корпусу 18 для подальшого використання в замкнутому робочому циклі.

Установка може бути використана на плавучих засобах і стаціонарно з забором робочого тіла з відкритого водоймища, що буде більш ефективно на морському узбережжі.

ФОРМУЛА ВИНАХОДУ

Силова гідровакуумного установка, що містить напірне пристрій за допомогою ключового для підйому робочого тіла, корпус, підключений до вакуумного агрегату, робоче колесо турбіни, поєднане з виконавчим механізмом, наприклад електрогенератором, і допоміжне пускорегулюючий і контрольне обладнання, що відрізняється тим, що робоче колесо турбіни забезпечено розгінної щаблем , а напрямна - соплом-прискорювачем, при цьому напірне пристрій виконаний у вигляді колони, а виконавчий механізм підключений до робочого колеса турбіни за допомогою редуктора.

Версія для друку
Дата публікації 10.04.2007гг
