ВИНАХІД
Патент Російської Федерації RU2294589

ДИНАМІЧНА СИСТЕМА МАГНІТІВ

Ім'я винахідника: ЧЕЮНГ Джеффрі Т. (US); Ксін Хао (US)
Ім'я патентовласника: Роквелл Сайнтіфік ЛАЙСЕНСІНГ, ЛЛК (US)
Адреса для листування: 103735, Москва, вул. Іллінка, 5/2, ТОВ "Союзпатент", пат.пов. А.В.Залесову, рег.№ 904
Дата початку дії патенту: 2003.02.18

Винахід відноситься до електротехніки і може бути використано в динамічних магнітних системах для вироблення електричної енергії. Технічний результат полягає в підвищенні вироблюваної електроенергії за рахунок поліпшення зв'язку між несучою конструкцією і магнітами. Запропоновано динамічна система магнітів, в якій застосовані кілька магнітів, однойменні полюси яких спрямовані назустріч один одному для індивідуального руху щодо несучої конструкції. Магніти мають критичний кут зсуву з горизонтального статичного положення менш 1 градуса. При цьому, щонайменше, деякі з магнітів мають взаємно різні властивості. При наявності різних магнітних індукції виходить більший рух для обох магнітів у відповідь на рухи несучої конструкції для конкретних діапазонів відносин магнітних індукції, ніж було б у випадку з однаковими магнітами. Рух магнітів може бути перетворено в електричний сигнал для подачі енергії на діючу систему. Для встановлення коефіцієнта тертя спокою між магнітами і несучою конструкцією менше 0,02 можна використовувати забезпечують наднизьким тертя опори на основі магнітної рідини, що забезпечує вироблення корисної енергії за рахунок лише невеликих рухів несучої конструкції.

ОПИС ВИНАХОДИ

Винахід відноситься до динамічних магнітним системам, а більш конкретно - до систем з декількома магнітами, використовуваним для вироблення електричної енергії.

Рух магніту крізь провідну котушку індукує протікання струму в цій котушці. Якщо магніт рухається взад і вперед в процесі зворотно-поступального руху, напрямок протікання струму в котушці буде змінюватися на протилежне протягом кожного наступного переміщення, внаслідок чого виникає змінний струм.

Розроблено кілька електрогенеруючих систем, які роблять можливим використання зворотно-поступального руху магнітів крізь одну або більше котушок. Наприклад, в різних конкретних варіантах здійснення технічного рішення згідно патенту США №5347185 один, два або три магніту, що містять рідкоземельні метали, мають у своєму розпорядженні з можливістю лінійного руху взад і вперед щодо однієї або більше котушок. При цьому або магніти можуть бути нерухомими, а котушка - рухається вгору і вниз відносно магніту, як при хвильовому впливі, або котушка може бути нерухомою, а магніт - рухомим щодо котушки, наприклад, за рахунок застосування тиску з боку пневмопривода, або корпус котушки може піддаватися трясці або вібраціям, як у випадку, коли він встановлений на вібросталківателе, щоб викликати зворотно-поступальний або коливальний рух магніту, який рухається всередині котушки. В одному варіанті здійснення передбачені чотири магніти, послідовно розташовані однойменними полюсами назустріч один до одного, при цьому два крайніх магніту нерухомі, а середні магніти можуть вільно рухатися взад і вперед, займаючи відповідні положення уздовж трубки. Два середніх магніту відокремлені один від одного санчатами для середньої котушки, причому ці санчата приблизно вдвічі ширше будь-якого з середніх магнітів.

У патенті США №5818132 один конкретний варіант здійснення розкриває можливість підвіски трьох рухомих магнітів всередині вертикальної трубки однойменними полюсами назустріч один одному і крайнім магнітів, при цьому є певна кількість котушок, рознесених уздовж зовнішньої поверхні трубки. Щоб мінімізувати тертя між рухомими магнітами і трубкою, трубка орієнтована вертикально і виконана з можливістю переміщення вгору і вниз, щоб забезпечити переміщення магнітів щодо неї і відповідне генерування струмів в котушках. Однак вертикальна орієнтація заважає руху магнітів, які змушені протидіяти гравітаційним силам з метою забезпечення руху щодо трубки. Таким чином, можливості повідомлення рухів трубки магнітів обмежені.

Винахід направлено на створення динамічної системи з декількома магнітами, яка дозволяє досягти кращого зв'язку між несучою конструкцією для магнітів і рухом, внесеним самими магнітами. Це гарантує збільшення вироблюваної енергії при заданих типорозмірі і масі пристрою, а й дозволяє орієнтувати магніти для руху головним чином в горизонтальному напрямку, що значно підвищує їх чутливість до повідомляємо руху.

Ці удосконалення досягаються шляхом орієнтації сукупності магнітів однойменними полюсами назустріч один одному для індивідуального руху щодо несучої конструкції, при цьому, щонайменше, деякі з магнітів мають взаємно різні властивості. Магніти можуть мати різні магнітні індукції, що досягаються за допомогою різних засобів, наприклад, шляхом надання магнітів різних намагніченностей або розмірів. Можна використовувати магніти однакових розмірів, мають різні ступені намагніченості, магніти різних розмірів, мають однакові питомі ступеня намагніченості, або використовувати поєднання цих двох варіантів. Несподівано виявилося, що реакції магнітів на сообщаемое переміщення з несучої конструкції виявилися значнішими, ніж при двох однакових магнітах, що мають параметри, які є середніми арифметичними їх розмірів і індукції в діапазоні відносин питомих магнітних індукції.

Магніти переважно забезпечені забезпечують наднизьким тертя опорами на основі магнітної рідини, які встановлюють коефіцієнти тертя спокою між магнітами і несучою конструкцією менше 0,02. Магнітна рідина переважно має в'язкість менше 10 сантипуаз, а в конкретному варіанті здійснення являє собою речовина у вигляді світлого мінерального масла, змішане з ізопарафінових кислотою.

Наявність забезпечують наднизьким тертя опор дозволяє зміщувати магніти з наданням їм в основному горизонтальної орієнтації, при якій їх чутливість до сил, що прикладається до несучої конструкції, значно збільшується. При цій орієнтації магніти можуть входити в численні режими коливань, які, по суті, пов'язують багато різні рухи несучої конструкції в корисне рух магнітів. Маючи в своєму розпорядженні одну або більше провідних котушок таким чином, що їх витки перетинаються рухливими магнітними полями, можна генерувати електричний сигнал, що дозволяє подавати енергію на численні різновиди діючих систем. Критичний кут зсуву з горизонтального статичного положення для магнітів переважно становить менше 1 градуса і може становити менше 10 хвилин при належному виборі опор на основі магнітної рідини.

Ці та інші варіанти виконання та переваги винаходу докладно описані в наступному описі з посиланнями на прикладені креслення.

	На фіг.1 представлена ​​принципова схема, що ілюструє використання конкретного варіанту здійснення винаходу з двома магнітами для подачі енергії в діючу систему; на фіг.2 представлена ​​принципова схема конкретного варіанту здійснення з двома магнітами, в якому магніти однакових розмірів мають різну намагніченість; на Фіг.3 представлена ​​принципова схема конкретного варіанту здійснення винаходу з трьома магнітами; на фіг.4 представлений розрахунковий графік швидкості магніту як функції часу для системи з двома магнітами, які є магнітами однакових розмірів; на фіг.5 і 6 представлені розрахункові графіки, що зв'язують відносну вироблювану енергію в залежності від відносних диференціалів мас і намагніченностей магнітів для систем з сильними і слабкими кінцевими магнітами відповідно.

Винахід забезпечує більш ефективну і гнучку вироблення енергії, ніж було можливо раніше в системах магнітів, що здійснюють зворотно-поступальний або коливальний рух. Електрика можна ефективно виробляти в результаті дуже невеликих переміщень опорної конструкції і магнітів з горизонтальній площині і / або переміщень в горизонтальній площині. Наприклад, рух на прогулянці або інші звичайні рухи, такі, як обертання, вибивання, згинання або навіть їзда на автомобілі, який піддається впливу вібрації, можуть легко сприяти виробленню електрики, коли несуча конструкція для магнітів утримується в руці користувача або в кишені сорочки, при це для вироблення електричної енергії і можна використовувати незначні переміщення з горизонтальній площині внаслідок дії хвилі або вітру.

У винаході застосовуються кілька магнітів, які рухаються відносно загальної несучої конструкції. Варіант системи з трьома магнітами згідно патенту США №5181132 не є обов'язковим, по суті, можна використовувати будь-яку кількість магнітів, включаючи парні їх кількості. Вимога вертикальної орієнтації, що пред'являється до системи з трьома магнітами згідно патенту США №5181132, і виключається, що створює можливість горизонтального руху магнітів, яке набагато чутливіші до рухів несучої конструкції.

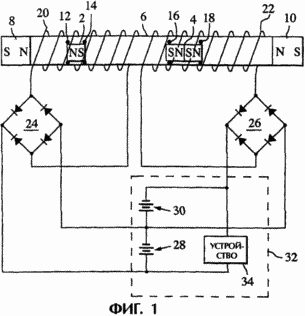

Фиг.1 ілюструє застосування винаходу з метою подачі енергії для діючої системи. У цьому конкретному варіанті здійснення два рухомих магніту 2 і 4 рухаються уздовж осі несучої конструкції, виконаної у формі трубчастого немагнітного корпусу 6. Магніти розташовані однойменними полюсами назустріч один одному, так що їх звернені один до одного кінці мають однакову магнітну полярність. Таким чином, магніти взаємно відштовхують один одного, коли зближуються. Нерухомі магніти 8 і 10 розташовані на протилежних кінцях корпусу однойменними полюсами назустріч відповідним їм найближчим рухомим магнітів 2 і 4. Кінці рухомих і кінцевих магнітів, які знаходяться один напроти одного, і мають однакову магнітну полярність, так що сусідні магніти відштовхують одна одну.

Магніт 2 зображений як має розмір одиниця, тоді як магніт 4 зображений як має розмір дві одиниці. Оскільки всі одиниці магнітів в цьому конкретному варіанті здійснення передбачаються мають однакові магнітні індукції, загальна магнітна індукція магніту 4 буде вдвічі більше, ніж у магніту 2. При невеликих впливах на корпус або невеликих зсувах корпусу з горизонтальній площині, магніти 2 і 4 будуть ковзати вздовж корпусу 6, якщо коефіцієнти тертя спокою між магнітами і корпусом менше приблизно 0,02. При більш високих коефіцієнтах тертя, в загальному випадку не буде відбуватися рух магнітів у відповідь на плавні рухи корпусу, наприклад, такі, які виходять, коли корпус кладуть в кишеню сорочки і гуляють з ним. Виявлено, що використання двох магнітів, розташованих однойменними полюсами назустріч один одному, разом з забезпечують наднизьким тертя опорами на основі магнітної рідини значно збільшує оперативність реагування руху магнітів на рухи корпусу, які відбуваються не на власній частоті корпусу з одиночним магнітом і / або перебувають в протифазі з вихідним рухом магніту. Несподівано виявилося, що якщо два магніти мають різні магнітні індукції, то обидва магніту мають більший відгук на рухи корпусу, ніж два однакових магніту з деякою проміжної магнітної індукції. Іншими словами, починаючи з випадку двох магнітів, які мають однакову магнітну індукцію, збільшення індукції одного і зменшення індукції іншого викличе більш швидкі коливання обох магнітів у відповідь на рухи корпусу в конкретних діапазонах відносин індукції. Ця підвищена оперативність реагування безпосередньо збільшує кількість енергії, яку можна виробити за допомогою системи.

Для цього низького рівня тертя, як поверхні розділу між магнітами і корпусом переважно застосовують опори на основі магнітної рідини. Магнітні рідини являють собою дисперсії дрібних магнітних або намагнічувалося частинок, розміри яких зазвичай знаходяться в діапазоні приблизно між 30 і 150 ангстрем і які дисперговані в рідкому носії. Магнітні частинки, як правило, покриті поверхнево-активними речовинами або диспергирующим речовиною. Поверхнево-активні речовини зумовлюють постійне відстань між магнітними частинками для подолання сил тяжіння, що викликаються силами Ван-дер-Ваальса (Van der Waal) і магнітною взаємодією, а й забезпечують на зовнішньому шарі покритих частинок хімічний склад, який сумісний з рідким носієм і хімічними речовинами в навколишньому середовищі. Ферити і оксиди феритів, які використовуються в якості магнітних частинок, надають магнітної рідини деяку кількість фізичних і хімічних властивостей, включаючи намагніченість насичення, в'язкість, магнітну стабілізацію. Деякі типи магнітних рідин поставляє Ferrotec Corporation, Неша, штат Нью-Гемпшир (США). Короткий огляд патентів, пов'язаних з приготуванням магнітних рідин, приведено в патенті США №6056889, а використання опор з магнітними рідинами в електричному генераторі з рухомими магнітами обговорюється в одночасно розглядається патентній заявці №10 / 078724 під назвою "Electrical Generator with Ferrofluid Bearings" ( " електричний генератор з опорами з магнітними рідинами "), поданої заявником цієї заявки в той же день, що і дана заявка, і теж переданої фірмі Innovative Technology Licensing, LLC, яка має правами на даний винахід.

Характеристики магнітної рідини і магнітів взаємопов'язані. Якщо магніти мають дещо слабке магнітне поле, то слід використовувати магнітну рідину з відносно сильним намагнічуванням. Магнітні поля магнітів, як правило, будуть перебувати в діапазоні приблизно від 500 до 4000 гаус, а намагніченість магнітної рідини - в діапазоні від приблизно 50 до 400 гаус.

Коефіцієнт тертя магнітної рідини, грубо кажучи, пов'язаний з її в'язкістю (виміряної в сантіпуаз (сп)), але не прямою залежністю. Наприклад, виявлено, що магнітна рідина з в'язкістю 300 сп має коефіцієнт тертя спокою приблизно 0,015, магнітна рідина EFH1, яку поставляють Ferrotec Corporation (США), має в'язкість близько 6 сп і коефіцієнт тертя спокою приблизно 0,002, а магнітна рідина на водній основі з в'язкістю 5 сп має коефіцієнт тертя спокою приблизно 0,01. Підвищений коефіцієнт тертя для кілька менш в'язкою композиції слід віднести на рахунок поверхневого натягу, пов'язаного з розчинником на водній основі.

Композиція магнітної рідини, краща для цього винаходу, має в'язкість, яка значно менше 5 сп, а в дійсності - менше 2 сп, і досягає наднизького коефіцієнта тертя спокою в діапазоні 0,0008-0,0012. Такий чутливості досить, щоб магніт почав ковзати по поперечині, коли ця поперечина відхиляється лише приблизно на 0,07 градуса від горизонталі. Ця та інші відповідні композиції магнітних рідин обговорюються в одночасно розглядається патентній заявці №10 / 078132 під назвою "Mechanical Translator with Ultra Low Friction Ferrofluid Bearings" ( "Механічний перетворювач з забезпечують наднизьким тертя опорами на основі магнітної рідини"), поданої заявником Jeffrey Т. Cheung в той же день, що і заявка на винахід, і теж переданої фірмі Innovative Technology Licensing, LLC, причому зміст цитованої заявки згадується в даному описі для довідок. Композиція являє собою суміш однієї частини магнітної рідини EFH1 на основі світлого мінерального масла, що поставляється Ferrotec Corporation (США), змішаної з двома-чотирма частинами ізопарафінових кислоти, що отримується після перемішування протягом 24 годин. Відповідними джерелами ізопарафінових кислоти є вуглеводневі текучі речовини Isopar G і Isopar M, що поставляються ExxonMobil Chemical Corp.

Можна і використовувати нерозбавлену магнітну рідину EFH1. Нерозбавлена ​​композиція EFH1 має більш високу навантажувальну здатність, ніж її розбавлений варіант, але розведення композиції збереже здатність навантаження, достатню для більшості додатків. Можна і використовувати інші магнітні рідини з коефіцієнтами тертя спокою, що досягають приблизно 0,02, такі, як магнітна рідина типу EMG805, яку поставляють Ferrotec Corporation (США) і представляє собою магнітну рідину на водній основі з коефіцієнтом тертя спокою приблизно 0,01 і в'язкістю приблизно 5 сп, оскільки вироблювана енергія, що досягається при коефіцієнті тертя спокою, що становить 0,02, все одно складе приблизно 75% тієї енергії, що виробляється, яка досяжна за допомогою системи з нульовим тертям. В даний час композиція EMG805 коштує значно більше, ніж композиція EFH1, і має дещо меншу навантажувальну здатність. У загальному випадку відповідні магнітні рідини будуть давати критичний кут зсуву з горизонтального статичного положення, що становить менше 1 градуса, для ініціювання руху магнітів, а описана суміш буде давати критичний кут менше 10 хвилин.

Повертаючись до фіг.1, відзначаємо, що магнітна рідина всередині корпусу 6 природним чином притягається до полюсів магнітів 2 і 4, утворюючи кульки 12, 14 і 16, 18 навколо кінцевих полюсів магнітів 2 і 4 відповідно. Це дає мастильна речовина, що забезпечує наднизьке тертя, що дозволяє магнітів вільно ковзати відносно корпусу. Магніти будуть рухатися у відповідь на нахил корпусу від горизонталі, горизонтальне рух корпусу або більш складні складові руху. Кінетична енергія рухомих магнітів перетворюється в потенційну енергію в міру їх зближення з відповідними їм кінцевими магнітами, а потім відбудеться перетворення назад в кінетичну енергію в міру їх відштовхування від кінцевих магнітів.

На відповідних половинах корпуса 6 намотана пара проводять котушок 20 і 22. В альтернативному варіанті можна було б використовувати єдину котушку, що охоплює всю довжину руху магнітів, але, оскільки два магніти часто будуть рухатися в протилежних напрямках, в єдиній котушці протягом цих періодів будуть індукувати протилежно спрямовані струми, які можуть знизити загальний ккд системи.

Котушки 20 і 22 з'єднані з відповідними двухполуперіодної бруківки випрямними схемами 24 і 26, виходи яких заряджають батареї 28 і 30 відповідно, укладені в діючій системі 32 в цілому. Ці батареї подають енергію для пристрою 24 чинної системи, такого, як датчик стану навколишнього середовища, передавач, ручний електричний ліхтар або стільниковий телефон, причому цей пристрій можна змусити працювати за допомогою механічних вхідних впливів, наприклад, що виникають при русі на прогулянці, русі хвиль або вітрі . В альтернативному варіанті виходи моста можуть бути з'єднані безпосередньо з пристроєм діючої системи, якщо бажана подача енергії в реальному масштабі часу.

На фіг.2 зображено альтернативний конкретний варіант здійснення винаходу, причому з метою спрощення показані лише магніти і їх корпус без котушок або інших схем. У цьому конкретному варіанті здійснення пара магнітів 36, 38 знову кріпиться всередині немагнітного корпусу 40 кінцевими магнітами 42, 44 протилежних полярностей. В цьому випадку магніти мають однаковий розмір, але магніт 38 має більш високу ступінь намагніченості і напруженість магнітного поля, що позначено здвоєними стрілками намагніченості, на противагу одиночній стрілкою намагніченості для магніту 36. Робота конкретного варіанту здійснення, що відноситься до цього типу, в основному еквівалентна роботі того конкретного варіанту здійснення, який показаний на фіг.1, при цьому кожна з секцій магнітів має однакові питомі напруженості поля, причому один магніт має дві секції, а інший - одну. В обох випадках обидва магніту рухатимуться швидше у відповідь на рухи корпусу при конкретних діапазонах відносин розмірів і напруженостей, ніж було б у випадку з двома магнітами, кожен з яких мав би напруженість поля, рівну напруженості, відповідної сильнішого магніту, показаному на фіг. 2.

На фіг.3 зображений додатковий конкретний варіант здійснення з трьома магнітами 46, 48 і 50 в корпусі 52. У цьому прикладі всі магніти мають різні розміри / напруженості магнітного поля, причому кожен з них рухається по забезпечують наднизьким тертя опор на основі магнітної рідини. Найбільший магніт показаний розташованим між двома іншими, але в рамках обсягу домагань винаходу цей порядок можна змінити, як і відносини між розмірами / напруженням полів магнітів. Можна і зробити два магніти однаковими, а третій магніт - мають відмінну напруженість магнітного поля. Винахід можна узагальнити на будь-яке інше кількість магнітів, щонайменше, два з яких будуть мати різні магнітні індукції, хоча збільшення кількості магнітів зменшує ефективну довжину корпусу, що залишається для руху магнітів.

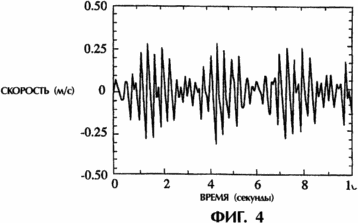

На фіг.4 представлений розрахунковий графік, який ілюструє кілька режимів коливань, які є результатом наявності системи з декількома магнітами і забезпечують наднизьким тертя опорами. Цей графік побудований в припущенні, що магніти мають однакові напруженості магнітного поля, і простежує швидкість одного з магнітів як функцію часу. Передбачається, що корпус має довжину, яка може зумовити власну частоту 1 Гц для системи з одним магнітом. При двох магнітах з'являються кілька режимів коливань, що відповідають декільком піках швидкості, які виникають протягом кожного напівперіоду, для кожного магніту. Це робить систему з декількома магнітами оперативніше реагує на рухи корпусу, ніж в разі неузгодженості з власною частотою системи і / або руху в протифазі з вихідним рухом магніту. Підвищена здатність до реагування, характерна для магнітних первинних перетворювачів, що мають кілька магнітів з забезпечують наднизьким тертя опорами, детально обговорюється в одночасно розглядається патентній заявці №10 / 077945 під назвою "Multiple Magnetic Transducer" ( "Магнітний первинний перетворювач з декількома магнітами"), поданої заявником цієї заявки в той же день, що і заявка на винахід, і теж переданої фірмі Innovative Technology Licensing, LLC, яка має правами на даний винахід, і згадується в даному описі для довідок. Аналогічним чином, за допомогою декількох магнітів, що мають різні напруженості магнітних полів і є предметом цього винаходу, створюють кілька режимів коливань.

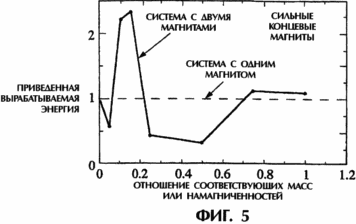

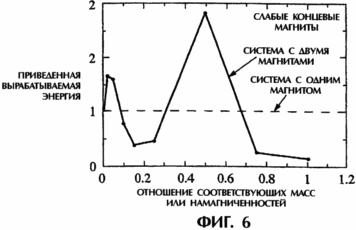

На фіг.5 і 6 показані розрахункові виробляються енергії для систем з двома магнітами, наведені до енергії, що виробляється в разі системи з одним магнітом, і представлені як функції відносин мас і намагніченностей магнітів. На фіг.5 результати представлені в припущенні, що нерухомі кінцеві магніти є сильними (11400 гаус), а на фіг.6 - в припущенні, що кінцеві магніти є слабкими (3800 гаус). Результати, отримані для магнітів з однакового магнітного матеріалу, але з різними масами, виявилися еквівалентними результатами для магнітів однакової маси, але з різними магнітної індукції. Були прийняті наступні допущення:

• розміри сильнішого магніту: діаметр - 2,54 см, довжина - 1,27 см;
• індукція більш сильного магніту: 11400 гаус;
• довжина трубки: 15,24 см;
• розміри кінцевого магніту: діаметр - 0,95 см, довжина - 0,635 см;
• прискорення, що повідомляється трубці: 1 м / с / с, в порядку, що чергується - протягом 0,5 сек вперед і протягом 0,5 сек назад, для частоти 1 Гц (що моделює помах рукою);
• система без тертя.

Система з двома магнітами давала вироблювану енергію, яка була більше, ніж у системи з одним магнітом, в конкретних діапазонах відносини мас або намагніченностей, причому такий діапазон залежить від магнітної індукції кінцевого магніту. У разі сильних кінцевих магнітів, показаному на фіг.5, за розрахунками вийшла значно підвищена виробляється енергія для відносин приблизно 0,075-0,2, тоді як у разі слабких кінцевих магнітів, показаному на фіг.6, значно підвищена виробляється енергія вийшла для відносин приблизно 0,35-0,6, при цьому менший пік знаходився на рівні приблизно 0,04. Оскільки повідомляється прискорення змінювалося з частотою, близькою до резонансної частоти системи з одним магнітом, можна очікувати ще кращих результатів на частотах, більш віддалених від цієї резонансної частоти, або при випадкових вхідних впливах.

Важливо і, що більш високі розрахункові значення виробленої енергії вийшли для системи з двома магнітами, що мають різні розміри або індукції магнітів, ніж для системи з двома магнітами, що мають однакові розміри або індукції магнітів (що відповідає відношенню, рівному одиниці). При наявності системи, показаної на фіг.5, це зазвичай відбувалося в такому ж діапазоні відносин, як і у системи з одним магнітом, тоді як при наявності системи, показаної на фіг.6, це відбувалося в усьому діапазоні відносин.

Винахід має багато додатків, деякі з яких включають в себе подачу енергії для стільникових телефонів, передавачів сигналів про допомогу і датчиків стану навколишнього середовища, а й системи для вироблення електроенергії і зарядки батарей як такі.

Хоча описані і проілюстровані кілька конкретних варіантів здійснення, фахівцям в даній області техніки будуть очевидні численні зміни та альтернативні конкретні варіанти здійснення. Наприклад, можливе застосування великих кількостей магнітів, ніж в зображеної системі, чи інших мастильних речовин, що забезпечують наднизьким тертя, ніж конкретні композиції, згадані вище. Крім того, замість розміщення магнітів всередині корпусу і намотування котушок навколо зовнішньої поверхні корпусу можна здійснити звернення елементів, в результаті чого котушки виявляться всередині корпусу, а тороидальний магніт - зовні. Тому передбачається, що винахід не обмежується лише формулюваннями прикладеної формули винаходу.

ФОРМУЛА ВИНАХОДУ

1. Динамічна система магнітів, яка містить несучу конструкцію, кілька орієнтованих однойменними полюсами назустріч один одному рухомих магнітів, встановлених з можливістю руху щодо несучої конструкції, і розміщені на кінцях кожного магніту опори, що забезпечують коефіцієнт тертя спокою між ним і несучою конструкцією менше 0,02.

2. Динамічна система по п.1, що характеризується тим, що згадані опори являють собою опори на основі магнітної рідини.

3. Динамічна система магнітів за допомогою одного з пп.1 і 2, що характеризується тим, що вона додатково містить, щонайменше, один провідник, орієнтований щодо несучої конструкції і згаданих магнітів таким чином, що при русі магнітів в ньому індукується електричний сигнал.

4. Динамічна система магнітів по п.3, що характеризується тим, що вона додатково містить діючу систему, що харчуються згаданим сигналом.

5. Динамічна система магнітів за допомогою одного з пп.1 і 2, що характеризується тим, що вона додатково містить пару кінцевих магнітів, що обмежують переміщення згаданих рухомих магнітів, причому кінцеві магніти орієнтовані однойменними полюсами назустріч найближчого відповідного рухомого магніту.

6. Динамічна система магнітів по п.2, що характеризується тим, що вона виконана з можливістю забезпечення декількох режимів коливань згаданих магнітів щодо несучої конструкції.

7. Динамічна система магнітів по п.2, що характеризується тим, що число рухомих магнітів є парним.

8. Динамічна система магнітів за допомогою одного з пп.2, 6 або 7, що характеризується тим, що щонайменше, деякі з магнітів мають взаємно різні властивості.
