ВИНАХІД
Патент Російської Федерації RU2030035

Герметичність ХІМІЧНИЙ ДЖЕРЕЛО СТРУМУ

Ім'я винахідника: Шалагин Юрій Семенович; Пустовойт Юрій Михайлович; Соловйов Валентин Михайлович
Ім'я патентовласника: Шалагин Юрій Семенович; Пустовойт Юрій Михайлович; Соловйов Валентин Михайлович
Адреса для листування:
Дата початку дії патенту: 1991.01.31

Суть винаходу: герметичний хімічне джерело струму на сепараторі містить двошарове покриття: внутрішній шар з поглинача з запасом по відношенню до водню на 1 - 10 мас.% І зовнішній з матеріалу, вибраного з групи, що містить паладій, нікель, ніобій, тантал, срібло, золото, платину.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехнічної промисловості і може бути використано при виробництві хімічних джерел струму.

Відомий герметичний хімічне джерело струму, що включає позитивний і негативний електроди, сепаратор і лужної електроліт [1].

Відомі лужні герметичні елементи, що містять анод, катод і додатковий електрод для поглинання газоподібного водню [2]. Наявність поглинача водню у вигляді окремого електрода робить необхідним його ізолювання від електродів, що є істотним недоліком, з якого слідує порівняно висока вартість і певна складність конструкції.

Метою винаходу є спрощення та здешевлення герметичного хімічного джерела струму.

Мета досягається тим, що в герметичному хімічному джерелі струму, що містить розділені сепаратором позитивний і негативний електроди, поглинач водню і електроліт, на сепаратор нанесено покриття, що складається з двох шарів: внутрішнього - поглинача з запасом по відношенню до водню і зовнішнього - з матеріалу, обраного з групи, що містить паладій, нікель, тантал, ніобій, срібло, золото, платина. Причому кількість поглинача перевищує стехиометрическое кількісне відношення з воднем на 1-10 мас.%.

На кресленні зображений пропонований герметичний хімічне джерело струму для випадку срібно-цинкової електрохімічної системи дискової конструкції.

Джерело струму складається з корпусу 1, кришки 2, ущільнювальної прокладки 3. В корпусі 1 розміщений позитивний електрод 4 з суміші порошків окису срібла і графіту, а в кришці 2 - негативний електрод 5 з пасти, що містить порошок амальгованих цинку і загущений електроліт. Між електродами 4 і 5 розташований сепаратор 6. На його поверхні з боку позитивного електрода 4 нанесено покриття, що складається з двох шарів: внутрішнього 7 - поглинача водню, наприклад титану, в кількості, що перевищує на 10 мас. % Стехиометрическое кількісне відношення з воднем, і зовнішнього 8 - наприклад, з нікелю товщиною 10 . В активних масах електродів 4, 5 і в сепараторі 6 розміщений лужної електроліт.

При зберіганні і роботі джерела струму в негативному електроді 5, розташованому в кришці 2, мають місце побічні мимовільні процеси, супроводжувані безперервним виділенням водню. Кількість виділеного водню обумовлюється питомої швидкістю освіти водню і масою електрода. Виділяється водень створює передумову для зростання надлишкового тиску. Газ прагне рівномірно розподілитися в обсязі джерела струму. Диффундируя через сепаратор і захисне покриття, водень абсорбується поглиначем (геттером) 7 і рівномірно розподіляється в ньому. Кількість геттера має гарантовано поглинати виділяється водень. Ця вимога забезпечується перевищенням кількості поглинача по відношенню стехіометричного кількісного відносини з воднем на 1-10 мас.%.

Захисне покриття, залишаючись проникним для водню, перешкоджає утворенню пасивуються плівки (шару) на поверхні геттера. Захисні покриття мають коефіцієнт прилипання значно більший, ніж геттер, а тим самим збільшують швидкість поглинання водню.

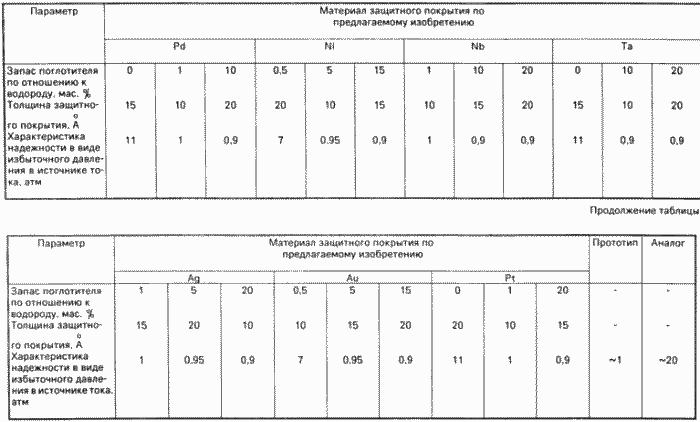

У таблиці наведено перелік матеріалів, з яких виготовляється захисне покриття, його товщина і інші необхідні параметри.

ФОРМУЛА ВИНАХОДУ

1. Герметичність ХІМІЧНИЙ ДЖЕРЕЛО СТРУМУ, що містить розділені сепаратором позитивний і негативний електроди, поглинач водню і електроліт, який відрізняється тим, що, з метою спрощення та здешевлення, на сепаратор нанесено покриття, що складається з двох шарів - внутрішнього - поглинача з запасом по відношенню до водню, і зовнішнього, - виконаного матеріалу, вибраного з групи, що містить паладій, нікель, ніобій, тантал, срібло, золото, платину.
2. Джерело струму по п.1, що відрізняється тим, що кількість поглинача перевищує стехиометрическое кількісне відношення з воднем на 1 - 10 мас.%.
