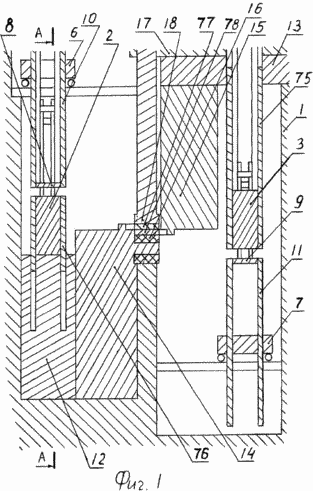

На фіг.1 зображена принципова схема складального цеху по збірці малої секції магнітної котушки з двох розбираємо систем складових частин малих секцій магнітної котушки пристрої для реалізації способу зміни кількості енергії в магнітній системі.

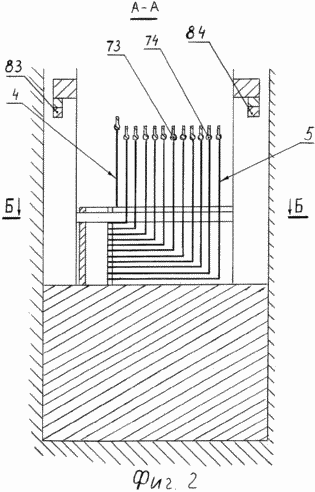

На фіг.2 зображено розріз А-А.

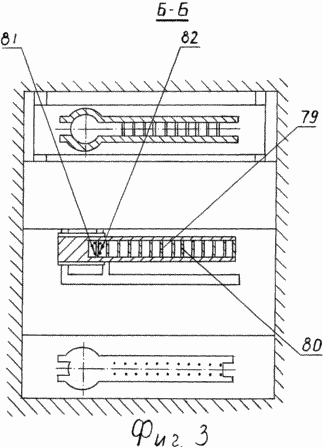

На фіг.3 зображений розріз Б-Б.

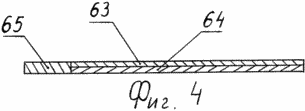

На фіг.4 зображена принципова схема з'єднання двох заводів і потужної електростанції в пристрій для реалізації способу зміни кількості енергії в магнітній системі.

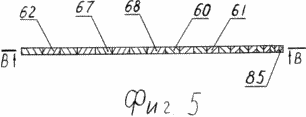

На фіг.5 зображена принципова схема заводу зі складання і заживлення енергією магнітної системи, виконаної у вигляді багато магнітів з обмоткою магнітної котушки Богданова.

На фіг.6 зображений розріз В-В.

На фіг.7 зображений зображена принципова схема, що показує, як відбувається з'єднання поршнем двох малих секцій магнітної котушки в велику секцію магнітної котушки.

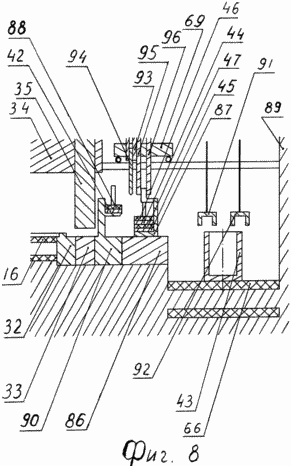

На фіг.8 зображена принципова схема складального цеху по збірці великих секцій, системи великих секцій і криостатов системи великих секцій пристрої для реалізації способу зміни кількості енергії в магнітній системі.

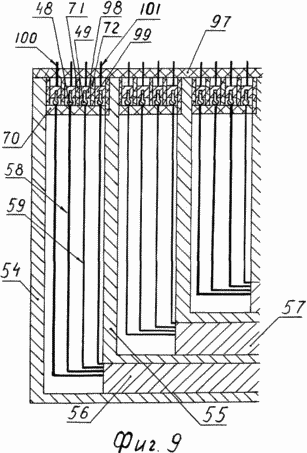

На фіг.9 зображена принципова схема розміщення систем великих секцій і криостатов системи великих секцій, коли кріостати встановлені один всередині іншого разом з системами великих секцій, що утворять живити енергією магнітну систему, виконану у вигляді великої багато магнітів з обмоткою магнітної котушки Богданова.

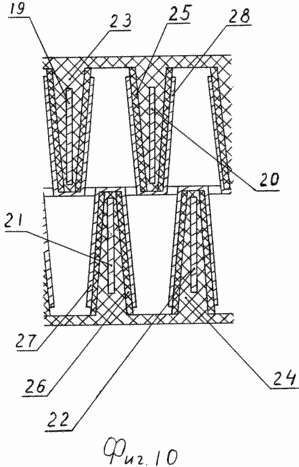

На фіг.10 зображена принципова схема ділянок двох складових частин малої секції магнітної котушки в момент їх зближення, що показує, як одна складова частина малої секції магнітної котушки знаходиться по відношенню до іншої складової частини малої секції безпосередньо перед з'єднанням двох складових частин малої секції в малу секцію .

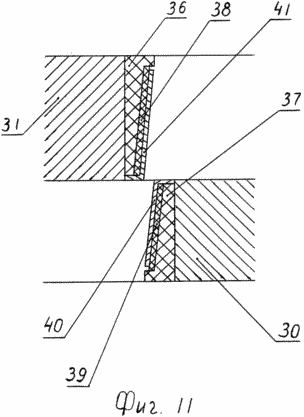

На фіг.11 зображена принципова схема ділянок двох малих секцій магнітної котушки в момент їх зближення, що показує, як одна мала секція магнітної котушки знаходиться по відношенню до іншої малої секції безпосередньо перед з'єднанням двох малих секцій у велику секцію магнітної котушки.

На фіг.12 зображена принципова схема надпровідного магнітного ключа з нагрівачем і з токовводи.

На Фіг.13 зображений розріз Г-Г.

На Фіг.14 зображена принципова схема розміщення магнітної системи, виконаної у вигляді великої багато магнітів з обмоткою магнітної котушки Богданова навколо ракети з хімічним ракетним паливом для створення додаткової ракетної тяги вибухами відокремлюваних малих секцій магнітної котушки в полум'я ракети.
