ВИНАХІД
Патент Російської Федерації RU2248656

Батарея ЕЛЕКТРИЧНИХ накопичувачів енергії

Ім'я винахідника: Груздев А.І. (RU); Кузовков А.В.
Ім'я патентовласника: Груздев Олександр Іванович
Адреса для листування: 143000, Московська обл., М Одинцово, вул. Садова, 8, корп.2, кв.56, А.І.Груздеву
Дата початку дії патенту: 2002.12.06

При виготовленні вторинних джерел струму, зокрема, батарей на основі літій-іонних акумуляторів. Батарея електричних накопичувачів енергії, з'єднаних за допомогою перемикачів в єдину електричну ланцюг, має вхід для заряджання телефону і подачі керуючих сигналів на пристрій керування перемикачами і один або більше виходів для під'єднання навантаження, до яких при подачі відповідного сигналу по черзі за допомогою перемикачів підключаються поодинокі електричні накопичувачі енергії, при цьому при підключенні до входу батареї вони з'єднані по паралельній схемі, а при підключенні до виходів батареї вони з'єднані по послідовної або послідовно-паралельною схемою. При підключенні до зарядного пристрою послідовно з кожним поодиноким накопичувачем енергії підключається електронний елемент (наприклад, резистор) або електронний блок, що обмежує або регулюючий величину його зарядного струму. Технічним результатом є зменшення разбаланса напруг накопичувачів при циклировании батареї.

ОПИС ВИНАХОДИ

Винахід відноситься до області електротехніки і може бути використано при створенні вторинних джерел струму.

Найбільш близьким до даного винаходу є джерело струму, що включає безліч ідентичних одиничних батарей, пов'язаних послідовно і / або паралельно відповідними вимикачами. Зазначені вимикачі приводяться в дію центральним блоком управління відповідно до вимог навантаження [Пат. США №5461264, опубл. 1995].

Недоліком відомого джерела струму при використанні перезаряджаються електричних накопичувачів енергії (одиничних елементів або модулів з хімічних акумуляторів або електрохімічних конденсаторів) є неузгодженість напруг електричних накопичувачів при циклировании джерела струму.

Завданням винаходу є створення батареї електричних накопичувачів енергії, що дозволяє зменшити або практично повністю виключити розбаланс напруг електричних накопичувачів при циклировании батареї.

Зазначений технічний результат досягається тим, що:

Батарея електричних накопичувачів енергії, що містить безліч одиничних електричних накопичувачів енергії або модулів з декількох одиничних електричних накопичувачів енергії, з'єднаних за допомогою перемикачів в єдину електричну ланцюг, а й пристрій управління перемикачами, що забезпечує перекомутацію одиничних накопичувачів або модулів в електричному ланцюзі батареї по послідовної, паралельної або послідовно-паралельною схемою, має вхід для заряджання телефону і подачі керуючих сигналів на пристрій керування перемикачами і один або більше виходів для під'єднання навантаження, до яких при подачі відповідного сигналу по черзі за допомогою перемикачів підключаються поодинокі електричні накопичувачі енергії або модулі, при цьому при підключенні до входу батареї вони з'єднані по паралельній схемі, а при підключенні до виходів батареї вони з'єднані по послідовної або послідовно-паралельною схемою.

В батареї електричних накопичувачів енергії при підключенні до входу батареї послідовно з кожним поодиноким накопичувачем енергії або модулем підключається електронний елемент або електронний блок, що обмежує або регулюючий величину максимального зарядного струму поодиноких накопичувачів енергії або модулів.

В батареї електричних накопичувачів енергії в якості електронного елемента, що обмежує зарядний струм одиничного накопичувача енергії або модуля, використовується резистор.

В батареї електричних накопичувачів енергії для обмеження зарядного струму використовуються резистори з позитивним коефіцієнтом опору (позистора).

Батарея електричних накопичувачів енергії містить блок контролю стану батареї, який використовує резистори в якості датчиків зарядного струму поодиноких накопичувачів енергії або модулів.

В батареї електричних накопичувачів енергії в якості перемикачів використані електромеханічні реле з контактними групами на перемикання.

В батареї електричних накопичувачів енергії кожен одиничний накопичувач енергії або модуль перекоммутіруется електромеханічним реле, які мають дві контактні групи.

В батареї електричних накопичувачів енергії кількість одиничних електричних накопичувачів енергії або модулів в батареї чисельно дорівнює квадрату кількості виходів батареї, і клеми однойменної полярності всіх виходів батареї об'єднані між собою.

Батарея електричних накопичувачів енергії має вбудований програмований мікроконтролер, який здійснює перекомутацію батареї шляхом подачі сигналів на пристрій керування перемикачами відповідно до закладеної в нього програмою.

В батареї електричних накопичувачів енергії мікроконтролер вимірює напругу на одиничних електричних накопичувачах енергії або модулях.

Приклад конкретного виконання

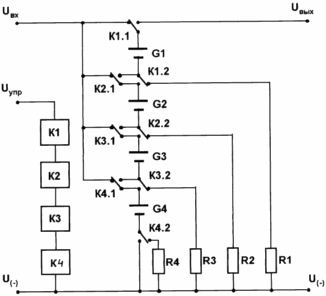

Батарея з 4-х літій-іонних акумуляторів виконана по електричній схемі, наведеній на кресленні. Батарея має вхідний роз'єм з контактами U вх, U yпp, U (-) і вихідний роз'єм з контактами U вих, U (-), в яких з'єднані між собою контакти U (-). Акумулятори G1 ... G4 комутує електромагнітне реле Кх з двома контактними групами на перемикання Кх.1 і Кх.2, де х = 1 ... 4. Всі керуючі обмотки реле К1 ... К4 з'єднані послідовно і підключені до вхідного гнізда. В батареї використані реле з нормально замкнутими контактами. На кресленні схема батареї показана в положенні ключів при поданому сигналі управління U yпp - все акумулятори G1 ... G4 підключені паралельно до вхідного гнізда (U вx, U (-)). У ланцюзі заряду кожного акумулятора включені резистори R1 ... R4, що обмежують максимальний зарядний струм через акумулятор. При відключенні сигналу управління акумулятори G1 ... G4 підключаються по послідовній схемі до вихідного роз'єму (U вих, U (-)).

ФОРМУЛА ВИНАХОДУ

1. Батарея електричних накопичувачів енергії, що містить безліч одиничних електричних накопичувачів енергії, з'єднаних за допомогою перемикачів в єдину електричну ланцюг, а й пристрій управління перемикачами, що забезпечує перекомутацію одиничних накопичувачів в електричному ланцюзі батареї по послідовної, паралельної або послідовно-паралельною схемою, що відрізняється тим, що батарея має вхід для заряджання телефону і подачі керуючих сигналів на пристрій керування перемикачами і один або більше виходів для під'єднання навантаження, до яких при подачі відповідного сигналу з допомогою перемикачів підключаються поодинокі електричні накопичувачі енергії, при цьому при підключенні до входу батареї вони з'єднані по паралельній схемі, а при підключенні до виходів батареї вони з'єднані по послідовної або послідовно-паралельною схемою.

2. Батарея електричних накопичувачів енергії по п.1, що відрізняється тим, що при підключенні до входу батареї послідовно з кожним поодиноким накопичувачем енергії або модулем підключається електронний елемент або електронний блок, що обмежує або регулюючий величину максимального зарядного струму поодиноких накопичувачів енергії або модулів.

3. Батарея електричних накопичувачів енергії по п.2, що відрізняється тим, що в якості електронного елемента використовується резистор.

4. Батарея електричних накопичувачів енергії по п.3, що відрізняється тим, що містить блок контролю стану батареї, який використовує резистори в якості датчиків зарядного струму поодиноких накопичувачів енергії або модулів.

5. Батарея електричних накопичувачів енергії по п.3, що відрізняється тим, що використовуються резистори з позитивним коефіцієнтом опору (позистора).

6. Батарея електричних накопичувачів енергії за допомогою одного з пп.1-5, яка відрізняється тим, що в якості перемикачів використані електромеханічні реле з контактними групами на перемикання.

7. Батарея електричних накопичувачів енергії по п.6, що відрізняється тим, що кожен одиничний накопичувач енергії або модуль перекоммутіруется одним електромеханічним реле, які мають 2 контактні групи.

8. Батарея електричних накопичувачів енергії за допомогою одного з пп.1-7, яка відрізняється тим, що кількість одиничних електричних накопичувачів енергії або модулів в батареї чисельно дорівнює квадрату кількості виходів батареї і клеми однойменної полярності всіх виходів батареї об'єднані між собою.

9. Батарея електричних накопичувачів енергії за допомогою одного з пп.1-8, яка відрізняється тим, що має вбудований програмований мікроконтролер, який здійснює перекомутацію батареї шляхом подачі сигналів на пристрій керування перемикачами відповідно до закладеної в нього програмою.

10. Батарея електричних накопичувачів енергії по п.9, що відрізняється тим, що мікроконтролер вимірює напругу на одиничних електричних накопичувачах енергії або модулях.

Версія для друку
Дата публікації 18.02.2007гг
