ВИНАХІД
Патент Російської Федерації RU2204184

Гальванічного ДЖЕРЕЛО змінного СТРУМУ

Ім'я винахідника: Черніков Георгій Борисович
Ім'я патентовласника: Черніков Георгій Борисович
Адреса для листування: 115582, Москва, Каширське ш., 122, кв. 66, Г.Б.Чернікову
Дата початку дії патенту: 1999.04.19

Винахід відноситься до пристроїв і способам перетворення хімічної енергії в електричну відповідно до винаходу. Джерело складається з корпусу, в якому розміщені неоднорідні електроди і електроліт, корпус забезпечений цапфами для обертання. При цьому електроліт починає взаємодіяти з різнорідними електродами, в результаті чого виникає змінний струм. Технічним результатом винаходу є отримання змінного струму.

ОПИС ВИНАХОДИ

Винахід відноситься до області електротехніки, зокрема до пристроїв і способам перетворення хімічної енергії в електричну.

Відома велика кількість таких перетворювачів хімічної енергії (різні гальванічні елементи, акумулятори), проте всі вони дозволяють отримувати тільки постійний струм. Єдиним прототипом, виявлених автором, є джерело змінного струму по А.С. 1445486. Він містить корпус, однорідні електроди, встановлені з можливістю переміщення щодо електроліту, що містить частинки, що мають відмінний від електродів електродний потенціал, а самі електроди розташовані на периферії корпусу. Недоліком прототипу є складність пристрою і незначна потужність.

Метою пропонованого винаходу є усунення зазначених недоліків. Ця мета досягається тим, що кожен електрод складається з двох металевих половинок з різними електродними потенціалами, а корпус забезпечений цапфами для його обертання.

На фіг. 1 представлено пропонований пристрій, на фіг.2 - форма струму в навантаженні, підключеної до його висновків.

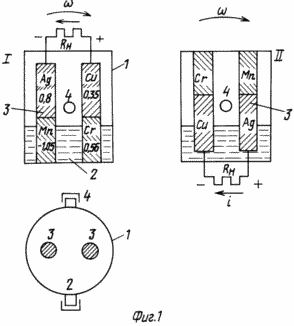

На фіг.1: 1 - корпус джерела, 2 - електроліт, 3 - електроди, що складаються з двох металевих половинок з різними електродними потенціалами, 4 - цапфа для обертання пристрою.

На фіг.2 - форма струму в ланцюзі навантаження при обертанні джерела.

Працює пристрій наступним чином. У положенні 1 корпусу 1 з електролітом 2 (наприклад, розчин сірчаної кислоти H ₂ SО ₄₎ взаємодіють частини електродів 3, виконані, наприклад, з марганцю (Мn, електродний потенціал -1,05B) і хрому (Сr, -0,56В ). Верхні частини електродів, відповідно, зі срібла (Аg + 0,8 В) і міді (Сu + 0,35В) в процесі вироблення струму участі не приймають, тому що не змочуються електролітом. Таким чином, в цьому положенні позитивним є правий електрод (Сr, Сu), а негативним - лівий (Мn, Аg). Різниця потенціалів між ними: -0,56В - (- 1,05В) = 0,49В і струм у навантаженні R _н тече, як показано на фіг.1, положення I. При цьому контактні ЕРС в місцях спаїв половинок електродів Мn і Аg , Сu і Сr, відповідно до закону Вольта, на величину струму впливу не роблять.

Після повороту джерела на 180 ^o по стрілці , Навколо цапфи 4 в положення II, з електролітом стануть взаємодіяти половинки Аg і Сu, а різниця їх гальванічних потенціалів виявиться іншого знака і рівною 0,8 В-0,35В = 0,45В і струм у навантаженні R _н змінить напрямок, см. Фіг .1, положення II.

Далі процес повторюється. Таким чином, у міру обертання джерела у взаємодію з електролітом входять різні частини електродів, в результаті чого струм в ланцюзі навантаження гальванічного пристрою змінюється. Форма меандру струму представлена ​​на фіг.2. Підбором матеріалів для електродів, рівня і складу електроліту, форми корпусу (ноу-хау) можна регулювати величину і форму меандру.

Пристрій дозволяє автономно живити навантаження, в основному в процесі вимірювання і управління, що знаходиться на обертовим об'єкті, змінним струмом, без використання інверторів та інших складних перетворювачів.

ФОРМУЛА ВИНАХОДУ

Гальванічний джерело змінного струму, що містить корпус з двома електродами і електроліт, який відрізняється тим, що кожен електрод складається з двох металевих частин з різними електродними потенціалами, а корпус забезпечений цапфами для його обертання, при цьому в міру обертання джерела у взаємодію з електролітом входять різні частини електродів.

Версія для друку
Дата публікації 16.02.2007гг
