ВИНАХІД
Патент Російської Федерації RU2230402
Паливний ЕЛЕМЕНТ З твердим полімерним ЕЛЕКТРОЛІТОМ І СПОСІБ
ВИГОТОВЛЕННЯ МЕМБРАНИ ДЛЯ НЬОГО
Ім'я винахідника: Боброва Л.П. (RU); Тимофєєв С.В. (RU); Фатєєв В.М. (RU); Порембський В.І. (RU); Лютикова Є.К. (RU)
Ім'я патентовласника: Російський науковий центр "Курчатовський інститут"
Адреса для листування: 123182, Москва, пл. Курчатова, 1, РНЦ "Курчатовський інститут"
Дата початку дії патенту: 2002.09.27
Винахід відноситься до області хімічних джерел струму, зокрема до паливних елементів з твердим полімерним електролітом.
Технічним результатом винаходу є підвищення стабільності ефекту зниження омических втрат в мембрані і зниження відповідного зростання напруги на паливному елементі. Для цього запропоновано паливний елемент, в якому система підтримки водного балансу в твердому полімерному електроліті здійснюється за рахунок використання мембрани з твердополімерним електроліту з порожніми каналами, які виконані у вигляді порожніх трубок з матеріалу з іонною провідністю, аналогічної іонної провідності матеріалу мембрани, при цьому зовнішній діаметр порожнистих трубок менше товщини мембрани, а механічна міцність матеріалу порожніх трубок вище, ніж механічна міцність матеріалу мембрани. Порожні трубки розташовані в мембрані ближче до анода паливного елемента і контактують з резервуарами води, що знаходяться у верхній і / або нижній частині паливного елемента.
ОПИС ВИНАХОДИ
Винахід відноситься до області хімічних джерел струму, зокрема до паливних елементів з твердим полімерним електролітом.
Опір мембрани з твердого полімерного електроліту (зокрема, перфторірованний мембрани з функціональними сульфогруппами типу Nafion - торгова марка компанії Du Pont), використовуваних в паливних елементах з твердим полімерним електролітом, істотно залежить від вмісту вологи в мембрані. Зі зменшенням вмісту вологи зростає опір мембрани, омические втрати в мембрані і зменшується напруга на паливному елементі, тобто падає його коефіцієнт корисної дії.
Зменшення вмісту вологи, особливо в тій частині мембрани, яка прилягає до анода, природний процес, який супроводжує роботу паливного елемента. Він обумовлений тим, що іони водню, що переносяться від анода до катода в процесі роботи паливного елемента, переносяться спільно з декількома молекулами води. Отже, чим більше щільність струму, тим інтенсивніше йде осушення анодної області мембрани. Внаслідок цього знижується щільність струму при заданій напрузі, що можна і розглядати як нестабільність в роботі паливного елемента (зменшення напруги з часом), особливо при великій щільності струму.
Для вирішення цієї проблеми (підвищення щільності струму) в паливному елементі використовують подачу на анод увлажненного водню, як це описано, наприклад, в роботі M. Wakizoe, O. Velev, S. Srinivasan "Analysis of proton exchange membrane fuel cell performance with alternate membranes "Electrochimica Acta No 30, v.3, pp.335-344, 1995, що добре виправдовує себе в одиничної осередку з малими лінійними розмірами. У разі багатокоміркової батареї з осередками великих розмірів подача зволоженого водню не забезпечує рівномірний розподіл водяної пари в осередках батареї і, крім того, контроль і регулювання необхідного зміни тиску парів води в водні залежно від щільності струму (особливо при частій зміні щільності струму) є технічно дуже складним завданням.
Відомий паливний елемент з системою підтримки водного балансу в твердому полімерному електроліті, описаний в патенті США №5503944, 2 квітня 1996 р в якому пасивний контроль вмісту вологи забезпечується за рахунок подачі води від катода в систему охолоджуючої паливний елемент води і від води з системи охолодження до анода через дрібнопористу пластину за рахунок різниці тисків між газами реагентами і системою водяного охолодження. Однак система підтримки водного балансу, описана в патенті, є досить складною, зокрема, в зв'язку з необхідністю забезпечувати необхідний перепад тиску між реагентами і водним охолоджувачем. Крім того, контакт водного теплоносія з обома газами реагентами підвищує пожежо- і вибухонебезпечність паливного елемента за рахунок збільшення ймовірності змішування газів.
Відомий паливний елемент з твердим полімерним електролітом, описаний в патенті США №5472799, МКІ Н 01 М 8/10, 5 грудня 1985 року містить катодний колектор струму, катод, що контактує з колектором струму, іонообмінну мембрану, яка містить каталітичний шар, анод і контактує з ним анодний колектор струму. Каталітичний шар електрично ізольований від колекторів струму і розташований ближче до катода, ніж до анода. Як матеріал для іонообмінної мембрани використовувався Nafion - торгова марка компанії Du Pont. Каталітичний шар складається з частинок платинованого вуглецю або платини.
Перевагою даного паливного елемента є те, що каталітичний шар перешкоджає зниженню напруги на комірці, обумовленого взаємної дифузії газів до протилежних електродів, тому що диффундирующие гази реагують один з одним з утворенням води на каталізаторі каталітичного шару. Утвориться вода може забезпечувати необхідне зволоження мембрани і електродів (особливо анода) і необхідну низьке омічний опір мембрани і електродів.
Зазначений паливний елемент стабільно працює понад 100 годин (щільність струму 1 А / см 2, напруга 610-655 мВ при 80 0 С) при використанні в якості реагентів увлажненного водню і незволожених кисню при атмосферному тиску.
Недоліком цього паливного елемента з твердим полімерним електролітом є збільшення витрати платинових металів, тому що вони використовуються для виготовлення каталітичного шару. Паливний елемент вимагає застосування зволоженого водню, причому, тому що швидкість дифузії газів, а отже, і швидкість утворення води не залежить від щільності струму, то в залежності від режиму роботи (зокрема, щільності струму) буде вимагатися різна ступінь зволоження водню. Даний паливний елемент не забезпечує стабільність роботи в присутності в водні домішок (наприклад СО), характерних для найбільш доступного водню, одержуваного конверсією органічного палива (природного газу, бензину, метилового спирту).
Найбільш близьким до заявляється паливного елементу є паливний елемент, описаний в патенті США №5529855, МКІ Н 01 М 8/10, Н 01 М 8/02, 25 червня 1996 р де описана структура для зволоження мембрани паливного елемента з твердим полімерним електролітом і спосіб її виготовлення. Мембрана паливного елемента складається з твердого полімерного електроліту, що містить один або кілька порожніх транспортних каналів, розташованих в об'ємі або на поверхні твердого полімерного електроліту і службовців для забезпечення водою твердого полімерного електроліту для його зволоження. Порожні канали отримують в результаті розчинення одного або більше водорозчинних волокон, поміщених в обсязі або на поверхні мембрани. Швидкість подачі води в порожнисті канали контролюється насосом. Як матеріал волокон (діаметр 0,05 мм) використовують полівініловий спирт, а в якості твердого полімерного електроліту - Nafion 117. Для формування порожнистих каналів всередині мембрани два шматка Nafion 117 з поміщеними між ними волокнами спресовують при тиску 50 кг / см 2 і температурі 150 0> С. Полівінілхлорид розчиняють обробкою в воді при 90 0> С, після чого мембрану обробляють розчином сірчаної кислоти для перекладу мембрани в протонную форму.
Перевагою даного паливного елемента є більш низький опір мембрани, що становить близько 2/3 від опору мембрани з того ж матеріалу, але при "стандартному" зволоженні за рахунок подачі зволожених газів. Це веде до відповідного зниження омических втрат і зростання напруги на паливному елементі. Ефективність зволоження мембрани і її опір не залежить від присутності в водні оксиду вуглецю і / або присутності інших каталітичних отрут.
Недоліком даного паливного елемента є те, що в паливному елементі з вказаною мембраною можна використовувати великі зусилля притиснення колекторів струму до мембрани, в результаті чого паливний елемент має великий внутрішній омічний опір за рахунок великого опору контактів мембрани з нанесеним на неї каталітичним шаром і колектором струму. Крім того, при тривалій експлуатації мембрани з порожніми каналами, отриманими зазначеним способом, відбувається зменшення їх діаметра і повне зникнення за рахунок пластичної деформації і плинності полімерного матеріалу, тобто час дії ефекту зниження опору мембрани, отримане відповідно до цього патентом, невелика. Це обумовлено тим, що в багатокоміркової батареї, реально використовуваної на практиці в процесі експлуатації, тиск колекторів струму на поверхню мембрани досягає високих значень (декількох десятків кг / см 2) і достатніх для цього процесу температур (температура в обсязі мембрани досягає 90-100 0 > С). В результаті ефект зволоження і зниження опору мембрани, досягнутий за рахунок утворення каналів, зникає за відносно короткий проміжок часу - близько 200 годин. У разі, якщо канали сформовані на поверхні мембрани, то вони не тільки зникають за рахунок пластичної деформації, але і погіршують контакт мембрани з каталітичним шаром і колектором струму, що, як показали дослідження, проведені авторами винаходу, веде до зменшення напруги на комірці.
Технічний результат, досягнення якого забезпечує заявляється паливний елемент з твердим полімерним електролітом, полягає в підвищенні стабільності ефекту зниження омических втрат в мембрані і зниження відповідного зростання напруги на паливному елементі.
Зазначений технічний результат досягається тим, що запропонований паливний елемент з твердим полімерним електролітом, що містить мембрану з твердого полімерного електроліту з порожніми каналами, причому канали виконані у вигляді порожніх трубок з матеріалу з іонною провідністю, аналогічної провідності матеріалу мембрани.
При цьому зовнішній діаметр трубок повинен бути менше товщини мембрани, а розташовані порожні трубки в мембрані ближче до анода. і, механічна міцність матеріалу порожніх трубок повинна бути вище, ніж механічна міцність матеріалу мембрани. Крім того, порожнисті трубки контактують з резервуаром води, що міститься у верхній і нижній (або тільки верхній, або тільки нижньої) частини паливного елемента, в залежності від робочих режимів паливного елемента.
Запропоновано спосіб виготовлення паливного елемента з твердим полімерним електролітом, що полягає у формуванні порожнистих каналів в мембрані з твердого полімерного електроліту шляхом включення в обсяг мембрани порожнистих трубок. При цьому мембрану з порожніми трубками отримують шляхом нанесення розчину ионообменного сополимера на підкладку з розташованими на ній порожніми трубками. При цьому розчин наносять в декілька стадій з проміжною сушкою при температурі 20-80 0> С. При цьому механічна міцність матеріалу порожніх трубок вище, ніж механічна міцність основного матеріалу мембрани, що досягається використанням для трубок того ж сополимера, що і для мембрани, але з більш високій світлочутливості масою. При цьому температура термообробки трубок перевищує температуру обробки мембрани. Розглянемо докладніше, за рахунок чого досягнуто вищого технічний результат. У мембрану впроваджують порожнисті трубки з матеріалу, що володіє іонною провідністю, аналогічної провідності матеріалу мембрани. Це дозволяє забезпечити хорошу адгезію матеріалу мембрани до порожнистим трубках. Відкриті кінці порожнистих трубок контактують з водою, що знаходиться в резервуарі, розташованому у верхній частині паливного елемента. Вода з цього резервуара самопливом надходить в порожнисті трубки, а далі дифундує через їх стінки в матеріал мембрани, підтримуючи необхідну вологість мембрани. Зовнішній діаметр цих порожніх трубок менше товщини мембрани. У тому випадку, якщо діаметр порожнистих трубок буде більше, ніж товщина мембрани, то вони будуть виступати над поверхнею мембрани і погіршувати контакт мембрани з колектором струму. Трубки розташовані в мембрані ближче до анода, що забезпечує більш ефективне постачання водою анодної частини мембрани, яка сильніше осушується, в порівнянні з катодного частиною. При цьому порожнисті трубки мають більш високу механічну міцність в порівнянні з матеріалом мембрани, в результаті чого при зусиллях стиснення батареї паливного елемента і робочих тисках колекторів струму на поверхню мембрани з каталізатором зменшення діаметра трубок практично не відбувається, тому що в першу чергу відбувається деформація матеріалу самої мембрани, а отже, погіршення водопостачання мембрани не відбувається.
Порожні трубки можуть бути отримані, наприклад, методом мокрого формування розчину сополимера шляхом подачі його через фільєру в осадительную ванну. Отримані порожнисті трубки (порожнисте волокно) перед виготовленням мембрани піддається термообробці при температурі 110-150 0> С, що забезпечує його більш високу механічну міцність (зокрема, більш високий опір здавлення) в порівнянні з мембраною.

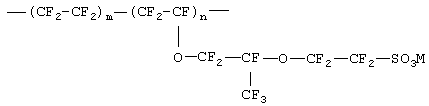

Як сополимера для отримання порожнистих трубок і мембрани може бути використаний перфторірованний іонообмінний гідролізований сополимер тетрафторетилену з перфторсульфосодержащім вініловим ефіром (ТФЕ-ВСГЕ) типу сополимера, що використовується в мембранах Nafion, що має еквівалентну масу 900-2600, наступної структурної формули
де m = 64,9-95,5 мол.%;
n = 4,5-35,1 мовляв.%;
М = Н, Na, К або Li.
Причому бажано, щоб сополимер, що використовується для приготування мембрани, мав еквівалентну масу, більшу еквівалентної маси мембрани, що забезпечує більш високу механічну міцність порожніх трубок і перешкоджає їх деформації.
Сополимер може містити і третій модифікує сомономером, наприклад, перфтор-2-метилен-4-метил-1,3-диоксалан перфторалкілвініловий ефір (з C 1-С3 в алкіл).
Отримання паливного елемента з мембраною з порожніми трубками передбачає розміщення порожніх трубок (причому оптимальна кількість трубок визначається як режимом роботи паливного елемента, так і розмірами мембрани) на гладкій поверхні - підкладці, наприклад склі, і подальше нанесення розчину вищевказаного сополимера в розчині ізопропілового спирту, етиловому спирті або диметилформаміді з концентрацією сополимера 1-15 мас.%, в залежності від необхідної товщини мембрани, на скло з порожніми трубками. Операцію нанесення розчину проводять у кілька стадій з проміжною сушкою при температурах 20-80 0> С до отримання необхідної товщини мембрани. Після чого отримана мембрана з порожніми трубками піддається сушінню шляхом термообробки при 80-100 0> С протягом 4-6 годин для видалення органічного розчинника. Далі мембрана обробляється 1 М розчином сірчаної кислоти при кімнатній температурі протягом 20-30 хв для перекладу сульфогрупп в протонную форму і 3-4 рази промивається деионизованной водою для видалення сірчаної кислоти. Після чого на поверхню мембрани наносять електрокаталізаторів - платинованим вуглець з вмістом платини 10-30 мас.%.
приклад 1
Порожні трубки з сополимера ТФЕ-ВСГЕ в протонної формі з еквівалентної масою 1150, зовнішнім діаметром 60 мкм, піддані термообробці при 140 0> С протягом 20 хв, укладають на гладку скляну підкладку на відстані 0,9-1,1 мм.
Після цього на підкладку з укладеними трубками пошарово в 5 шарів, з проміжною сушкою на повітрі при 45 0> С, розпиленням наносять 8% розчин сополимера ТФЕ-ВСГЕ в протонної формі з еквівалентної масою 1100 в розчині ізопропілового спирту до отримання мембрани товщиною 180 мк м. отриману мембрану з порожніми трубками піддають термообробці при 100 0> с протягом 20 хв.
Трубки в отриманої мембрані розташовані ближче до поверхні, що лежала на склі (в осередку ця поверхня розташовується ближче до водневого електрода - анода). Після цього на мембрану з обох сторін наносять частки електрокаталізаторів (20% платина на сажі) з 1% розчину сополимера ТФЕ-ВСГЕ в протонної формі з пульверизатора. Каталітичний шар висушують при 80 0> С на повітрі Видима (геометрична) поверхню каталітичного шару становить 5 см 2.
Отриману мембрану з електрокаталізаторів промивають 10% сірчаною кислотою при кімнатній температурі і дистильованою водою при 90 0> С.
Після цього мембрану встановлюють між двома пористими колекторами з вуглеграфітового матеріалу (тканина ТМП-5 з фільтром сажі подслоем) і поміщають в клітинку паливного елемента, що має у верхній частині резервуар для води, з яким контактують відкриті кінці трубок. Сторона мембрани, ближче до якої розташовані трубки, контактує з кисневою камерою паливного елемента. Тиск колектора струму на мембрану становить 40 кг / см 2.
Як паливо використовують водень, отриманий електролізом води в електролізері з твердим полімерним електролітом (без спеціального осушування) і в якості окислювача - отриманий в тому ж електролізері і осушене над силікагелем кисень. Температура паливного елемента становить 85 0> С, щільність струму - 1 А / см 2.
Опір 1 см 2 мембрани з каталітичним шаром (між колекторами струму) становить 0,12 Ом і залишається незмінним протягом 700 годин.
приклад 2
Те ж, що і 1, але порожні трубки виконані з сополимера ТФЕ-ВСГЕ в протонної формі з третім модифицирующим сомономером - перфторалкілвініловий ефір з З 2 в алкіл з еквівалентної масою 1100, а для отримання мембрани використаний аналогічний сополимер, але з еквівалентної масою 1000.
Термообробку порожнистих трубок проводять при 110 0> С, а отриманої мембрани - при 85 0> С.
Порожні трубки розташовані на відстані 0,8-1,0 мм.
Розчин сополимера наносять в 6 шарів з проміжним сушінням при 75 0> С.
Дві отримані таким чином мембрани спресовуються при тиску 50 кг / см 2 при температурі 100 0> С, і встановлюється паливний елемент між колекторами струму.
Опір 1 см 2 мембрани з каталітичним шаром (між колекторами струму) становить 0,26 Ом і залишається незмінним протягом 700 годин.
Приклад 3 (по прототипу)
Відповідно до прикладом 1 прототипу дві мембрани товщиною 180 мкм, отримані з сополимера ТФЕ-ВСГЕ в протонної формі з третім модифицирующим сомономером - перфторалкілвініловий ефір з C 2 в алкіл з еквівалентної масою 1000 (як це описано в прикладі 1 цього опису винаходу) з розташованими між ними волокнами полівінілового спирту, спресовуються при 150 0> С при тиску 50 кг / см 2.
Діаметр волокон полівінілового спирту - 60 мкм, відстань між волокнами - 0,8-1,0 мм.
Отримана таким чином "подвійна мембрана" затискається в осередку паливного елемента і обробляється водою (90 0> С) до повного видалення полівінілового спирту. Після цього мембрану обробляють в 1-нормально сірчаної кислоти для її перекладу в протонную форму. Електрокаталізаторів наносять як зазначено в прикладі 1 цього винаходу. Отриману мембрану з електрокаталізаторів промивають 10% сірчаною кислотою при кімнатній температурі і дистильованою водою при 90 0> С.
Після цього мембрану встановлюють між двома пористими колекторами з вуглеграфітового матеріалу (тканина ТМП-5 з фільтром сажі подслоем) і поміщають в клітинку паливного елемента, що має у верхній частині резервуар для води, з яким контактують порожнини в мембрані, що утворилися при видаленні полівінілового спирту. Тиск колектора струму на мембрану становить 40 кг / см 2.
Як паливо використовують водень, отриманий електролізом води в електролізері з твердим полімерним електролітом (без спеціального осушування) і в якості окислювача - отриманий в тому ж електролізері і осушене над силікагелем кисень. Температура паливного елемента становить 85 0> С, щільність струму - 1 А / см 2.
Опір 1 см 2 мембрани з каталітичним шаром (між колекторами струму) повільно зростає і становить 0,32 Ом після 700 годин.
Таким чином, заявляється паливний елемент дозволить у порівнянні з прототипом зробити ефект зниження омических втрат в мембрані стабільним, що, в свою чергу, забезпечить більш високу ефективність паливного елемента (більш високе збільшення напруги на комірці) в широкому інтервалі робочих густин струму і забезпечить можливість зниження вимог до водосодержания в окислювачі і паливі.
ФОРМУЛА ВИНАХОДУ
Паливний елемент з твердим полімерним електролітом, що містить анод, катод і мембрану з твердого полімерного електроліту з порожніми каналами, що відрізняється тим, що канали виконані у вигляді порожніх трубок з матеріалу з такою ж іонною провідністю, що і провідність матеріалу мембрани, і механічною міцністю більшою, ніж механічна міцність матеріалу мембрани.
Паливний елемент з твердим полімерним електролітом по п.1, що відрізняється тим, що зовнішній діаметр порожнистих трубок менше товщини мембрани.
Паливний елемент з твердим полімерним електролітом по п.1, що відрізняється тим, що порожнисті трубки розташовані в мембрані ближче до анода, ніж до катода паливного елемента.
Паливний елемент з твердим полімерним електролітом по п.1, що відрізняється тим, що порожнисті трубки з'єднані з резервуарами води, розташованими у верхній і / або в нижній частині паливного елемента.
Паливний елемент з твердим полімерним електролітом по п.1, що відрізняється тим, що порожнисті трубки виконані, наприклад, з ионообменного сополимера.
Спосіб виготовлення мембрани для паливного елемента з твердим полімерним електролітом, який включає формування порожнистих каналів в мембрані з твердого полімерного електроліту, що відрізняється тим, що мембрану формують шляхом нанесення розчину ионообменного сополимера в протонної формі на підкладку з розташованими на ній порожніми трубками, підданими попередній термообробці і виконаними з ионообменного сополимера, з якого виконана і мембрана, але з більш високій світлочутливості масою.
Спосіб виготовлення мембрани для паливного елемента з твердим полімерним електролітом по п.6, що відрізняється тим, що розчин ионообменного сополимера наносять в декілька шарів з проміжним сушінням при температурі 20 0> С.
Спосіб виготовлення мембрани для паливного елемента з твердим полімерним електролітом по п.6, що відрізняється тим, що мембрану піддають термообробці при більш низькій температурі, ніж температура термообробки порожнистих трубок.
