ВИНАХІД
Патент Російської Федерації RU2166702
теплоелектрогенератор
Ім'я винахідника: Баєв В.К .; Чусов Д.В .; Фролов А.Д .; Долматов В.Л .; Гаранін А.Ф.
Ім'я патентовласника: Красноярський фонд "Друзів технопарк"; Інститут теоретичної та прикладної механіки СО РАН
Адреса для листування: 660032, г.Красноярск, вул. Дубенського 6, Красноярський фонд "Друзів технопарк"
Дата початку дії патенту:
Винахід відноситься до галузі енергетики, зокрема генераторів різних видів енергії, і може використовуватися для нагріву повітря, води і отримання електроенергії. Суть винаходу полягає в тому, що в теплоелектрогенератор, що включає корпус-нагрівач з камерою горіння і водяною сорочкою, блок вентилятора з двигуном, ротором, вхідним і вихідним повітряними патрубками, розміщені термоелектричні модулі з можливістю подачі електроенергії на двигун блоку вентилятора і зовнішні споживачі, ротор забезпечений плоскопараллельнимі дисками, відокремленими від камери горіння герметичній розділової стінкою з укріпленими на ній і на горизонтальних поверхнях камери згоряння згаданими термоелектричними модулями, а з боку ротора на герметичній розділової стінки виконані теплос'емние пластини, розташовані в повітряних проміжках між плоскопараллельнимі дисками. Технічним результатом винаходу є можливість отримання від одного генератора трьох енергоносіїв - гарячої води, гарячого повітря, електроенергії, підвищення технологічності використання, спрощення запуску в роботу, підвищення екологічності та безпеки використання.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі енергетики і може бути використано для отримання одночасно гарячого повітря, гарячої води і електроенергії, в генераторах енергії, для експлуатації в польових умовах, в аварійних ситуаціях і при рятувальних операціях на суші і воді.
Відомий комбінований водо- і груба, що містить бак, кожух, теплоізоляцію, засоби нагрівання середовища, системи підведення холодної води і відведення повітря і засоби додаткового нагріву води, виконані у вигляді плоского елемента, закріплених в місці з'єднання проміжної і внутрішньої ємностей, при цьому бак виконаний з трьох ємностей зовнішньої, внутрішньої і проміжної, що має форму усіченого конуса зі знімним меншим підставою, на якому закріплена внутрішня ємність, а більше підставу проміжної ємності закрито кришкою, забезпеченою патрубками для підведення і відведення середовища з системою відведення повітря, виконаної у вигляді вентилятора з воздуховодом і встановленої між баком і кожухом (патент РФ N 2040739, 1995, бюл. N 21).
Відоме пристрій не може виробляти електричну енергію, може використовуватися переважно в стаціонарних умовах і незручно при транспортуванні та експлуатації в польових умовах, конструктивно складно і не технологічно при виготовленні.
Відомий підігрівач, що містить забезпечений у верхній частині вихлопною трубою кожух для проходу димових газів з встановленим в його нижній частині котлом у вигляді кільцевої водяної сорочки, що обрамляє повідомлену з порожниною кожуха камеру згоряння з пальником, і підключеним до верхньої частини сорочки змійовиком пароперегрівача, при цьому кожух в зоні над казаном розділений поперечною перегородкою з вбудованою в неї перетічними вертикальної трубою на верхні і нижні відсіки, пальник виконана у вигляді керогази з паливної та випарної ємностями, забезпеченого теплообмінником водяного охолодження, і в вихлопній трубі кожуха встановлений шибер. Підігрівач забезпечений розширювальним водяним бачком, закріпленим на кожусі і підключеним до теплообмінника водяного охолодження керогази, виконаному у вигляді плоскої трубчастої спіралі, розташованої між испарительной і паливної ємностями керогази (а.с. СРСР N 992 941, 1983 г., бюл. N 4).
Відомий підігрівач не передбачає одночасного постачання споживача електроенергією, недостатньо екологічний, конструктивно складний і незручний в експлуатації, особливо при запуску в роботу, не володіє необхідною безпекою використання.
Найбільш близькою до заявляється рішенням є установка для нагріву води, що включає корпус, топку з пальником та водяною сорочкою, контактну камеру, при цьому корпус установки виконаний зі змішувальної камерою, з'єднаної з нагрівальним патрубком вентилятора і топкою, що має люк з заглушкою (а.с. СРСР N 329353, 1972 р бюл. N 7).
Відома установка конструктивно складна і не технологічна у виготовленні, складна в використанні, особливо в період запуску в роботу, недостатньо безпечна, не екологічна і не передбачає одночасного постачання електроенергією.
Завданням, розв'язуваної винаходом, є:
- Отримання одночасно від одного генератора - трьох енергоносіїв - гарячої води, гарячого повітря (з можливістю транспортування по трубопроводу) і електроенергії для освітлення;
- Підвищення технологічності використання, спрощення запуску в роботу;
- Підвищення екологічності та безпеки використання;
- Зниження конструктивної складності.
Завдання вирішується тим, що в теплоелектрогенератор, що включає корпус-нагрівач з камерою горіння і водяною сорочкою, забезпеченою пальниками і вихлопних патрубком, блок вентилятора з двигуном, ротором, вхідним і вихідним повітряними патрубками, в камері горіння розміщені термоелектричні модулі з можливістю отримання і подачі електроенергії на двигун блоку вентилятора і зовнішні споживачі, встановлені пальники для газового палива, ротор забезпечений плоскопараллельнимі дисками, відокремленими від камери горіння герметичній розділової стінкою, з укріпленими на ній і на горизонтальних поверхнях камери згоряння термоелектричними модулями, а з боку ротора на герметичній розділової стінки виконані теплос'емние пластини, розташовані в повітряних проміжках між плоскопараллельнимі дисками.
Порівняльний аналіз з прототипом показав, що заявляється пристрій відрізняється тим, що в камері горіння розміщені термоелектричні модулі з можливістю подачі електроенергії на двигун блоку вентилятора і зовнішні споживачі, встановлені пальники для газового палива, ротор забезпечений плоскопараллельнимі дисками, відокремленими від камери горіння герметичній розділової стінкою. При цьому термоелектричні модулі встановлені на герметичній розділової стінки і горизонтальних поверхнях камери згоряння, на герметичній розділової стінці з боку ротора виконані теплос'емние пластини, розташовані в повітряних проміжках між плоскопараллельнимі дисками, таким чином, заявляється рішення відповідає критерію "новизна".
Аналіз аналогічних технічних рішень не дозволив виявити в них ознаки, що відрізняють заявляється технічне рішення від прототипу, що дозволяє зробити висновок про відповідність заявляється критерію "винахідницький рівень".
Винахід пояснюється кресленнями.
 |
 |

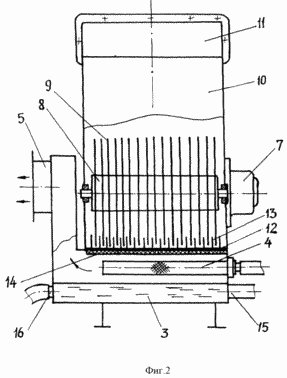

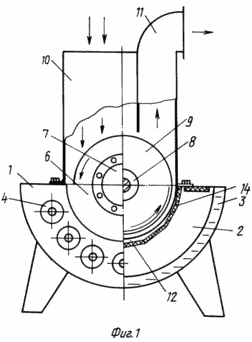

На фіг. 1 показаний вид спереду, поєднаний з розрізом; на фіг. 2 - вид збоку, поєднаний з розрізом.
Теплоелектрогенератор містить корпус-нагрівач 1, камеру горіння 2, водяну сорочку 3, газові пальники 4, вихлопної патрубок 5, блок вентилятора 6, двигун 7, ротор 8 з плоскопараллельнимі дисками 9, вхідний 10 та вихідний 11 повітряні патрубки, герметичну розділову стінку 12, теплос'емние пластини 13, термоелектричні модулі 14, вхідний 15 та вихідний 16 штуцери водяної сорочки.
Теплоелектрогенератор працює наступним чином
Попередньо заповнюється водяна сорочка 3 з системи подачі води або ємності через вхідний штуцер 15, з випередженням включається запалювання (не показано), подається горючий газ в ежекторні газові пальники 4 з ініціюванням високої температури в камері горіння 2 і виходом продуктів згоряння газу через вихлопної патрубок 5 . Нагрівання термоелектричних модулів 14 дозволяє отримати електричний струм для роботи двигуна 7 і ланцюги зовнішніх споживачів, наприклад ламп освітлення. Двигун 7 обертає ротор 8 з плоскопараллельнимі дисками 9, при цьому відбувається спрямований рух повітря з навколишнього середовища через вхідний повітряний патрубок 10 в блок вентилятора 6 і після нагрівання через вихідний повітряний патрубок 11 до споживача. Диски 9 при обертанні ротора 8 здійснюють захоплення повітря і подальший рух останнього вздовж теплос'емних пластин 13, встановлених на герметичній розділової стінки 12 з інтенсивним захопленням тепла, яке передається з камери горіння 2. Подача пального газу в пальники може здійснюватися від переносного газового балона, а підживлення холодної водою - як від системи водопостачання, так і від невеликої переносної ємності.
Теплоелектрогенератор при своїй компактності дозволяє отримати теплову потужність не менше 3 кВт і напругу в електроланцюзі 12 В, з одночасним отриманням роздільних теплоносіїв (гарячу воду і гарячий потік повітря) може широко використовуватися як в стаціонарних, так і в польових умовах. Простота запуску в роботу, безпеку використання і екологічність дозволяють експлуатувати його без обмежень широким колом осіб без спеціальної підготовки.
ФОРМУЛА ВИНАХОДУ
1.Теплоелектрогенератор, що включає корпус-нагрівач з камерою горіння і водяною сорочкою, забезпечений пальниками і вихлопних патрубком, блок вентилятора з двигуном, ротором, вхідним і вихідним повітряними патрубками, що відрізняється тим, що в камері горіння розміщені термоелектричні модулі з можливістю подачі електроенергії на двигун блоку вентилятора і зовнішні споживачі, встановлені пальники для газового палива, ротор забезпечений плоскопараллельнимі дисками, відокремленими від камери горіння герметичній розділової стінкою.
2. теплоелектрогенератор по п. 1, який відрізняється тим, що термоелектричні модулі встановлені на герметичній розділової стінки і горизонтальних поверхнях камери згоряння.
3. теплоелектрогенератор по п.1, що відрізняється тим, що на герметичній розділової стінці з боку ротора виконані теплос'емние пластини, розташовані в повітряних проміжках між плоскопараллельнимі дисками.
