ВИНАХІД
Патент Російської Федерації RU2114999
СПОСІБ ПЕРЕТВОРЕННЯ ТЕПЛОВОЇ ЕНЕРГІЇ В МЕХАНІЧНУ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ, СПОСІБ ЗБІЛЬШЕННЯ ентальпії та коефіцієнт стиснення ВОДЯНОГО ПАРА
Ім'я винахідника: Томас Каковіч (US)
Ім'я патентовласника: Милленниум Ренкайн Текнолоджиз, Інк. (US)
Адреса для листування:
Дата початку дії патенту: 1993.08.12
Спосіб перетворення теплової енергії в механічну і пристрій для його здійснення призначені для генерування енергії за допомогою повідомлення робочої рідини, що знаходиться в резервуарі, теплової енергії, достатньої для перекладу робочої рідини з рідкої фази в парову. У робочу рідину, вміщену в резервуар, додають газ, молекулярна маса якого не перевищує по суті молекулярну масу робочої рідини, і повідомляють цієї рідини теплову енергію від пристрою для нагрівання робочої рідини до приведення її в пар. Потім подають робочу рідину в парообразной фазі в пристрій для перетворення енергії в механічну роботу, з розширенням робочої рідини і зниженням температури. Виділяють з розширеною та охолодженої робочої рідини газ. Циклічно повертають розширену і охолоджену рідину в рідкій фазі і виділений газ в резервуар. При здійсненні способу збільшення ентальпії і коефіцієнта стисливості водяної пари в якості робочої рідини використовують воду, в яку в резервуарі нагрівають до отримання пара і додають в неї в кількості від 0,1 до 9 мас.% Водень або гелій для утворення суміші газу з парою, має підвищені значення ентальпії і коефіцієнта стисливості. Таке виконання пристрою і здійснення способу призводить до звільнення ентальпії системи для збільшення ефективності перетворення теплової енергії в механічну.
ОПИС ВИНАХОДИ
Винахід відноситься до області перетворення теплової енергії в механічну з використанням робочої рідини, зокрема, з метою генерування електроенергії, проте не обмежується цим застосуванням.
Для виконання корисної роботи повинна бути змінена форма енергії: потенційна повинна бути перетворена в кінетичну, теплова - в механічну, механічна - в електричну і так далі. Експериментально підтверджується еквівалентність всіх форм енергії призводить до висновку першого закону термодинаміки, а саме: енергія не виникає з нічого і не зникає безслідно, а завжди зберігається в тій чи іншій формі. Тому намагаються збільшити ефективність цього процесу з тим, щоб максимально збільшити отримання необхідної форми енергії і в той же час максимально знизити втрати енергії в інших формах.
Механічна, електрична та кінетична енергія - це форми енергії, які можуть перетворюватися одна в іншу з дуже високим ступенем ефективності. Однак це не відноситься до теплової енергії. Якщо ми спробуємо перетворити теплову енергію при температурі T в механічну роботу, ефективність цього процесу буде обмежена значенням 1-T 0 / T, де T 0 - температура навколишнього середовища. Ця корисна енергія, яка може бути перетворена, називається ексергією, в той час як енергія, яка не може бути перетворена в ексергію, називається анергією. Відповідно перший закон термодинаміки може бути сформований як "сума ексергії і анергии завжди постійна".
Крім того, другий закон термодинаміки, який говорить, що процеси здійснюються в певному заданому напрямку і не можуть бути здійснені в зворотному напрямку, може бути сформульований як "неможливо перетворити анергію і аксергію".
Термодинамічні процеси можуть бути розділені на нереверсивні і реверсивні. У нереверсивними процесах виконана робота дорівнює нулю, при цьому ексергія перетвориться в анергію. У реверсивних процесах може бути виконана максимально можлива робота.
Спроби перетворення енергії базуються на другому законі, маючи на меті максимально використовувати ексергію перш, ніж вона буде перетворена в анергію - форму енергії, яка не може більше використовуватися. Іншими словами, повинні бути створені умови, що підтримують реверсивність процесу якомога довше.
Винахід відноситься до області перетворення теплової енергії в механічну, зокрема з метою генерування електроенергії - процесу, який викликає найбільші труднощі з точки зору ефективності. У цьому процесі тепло передається до робочої рідини, яка піддається в реверсивному циклі впливу ряду співвідношень температури, тиску і об'єму. Відомо, що ідеальним регенеративним циклом є цикл Карно, проте можна використовувати і ряд інших загальноприйнятих циклів, особливо цикл Ранкіна, а й цикли Аткінсона, Еріксона, Брайтона, Дизеля і Ленойра. При використанні будь-якого з цих циклів робоча рідина в газоподібному формі подається в пристрій для перетворення енергії робочої рідини в механічну енергію, яким може бути як турбіна, так і велика кількість теплових машин інших типів. У кожному разі, коли робоча рідина виконує корисну механічну роботу, обсяг рідини зростає, а її температура і тиск зменшуються. Частина, що залишилася циклу відноситься до збільшення температури і тиску робочої рідини з тим, щоб вона могла далі виконувати корисну механічну роботу. На фіг. 1 (ak) наведені PV і TS - діаграми для ряду типових циклів.
 |
Оскільки робоча рідина є важливим для виконання корисної роботи елементом циклу, відомий ряд процесів, в яких робочу рідину модифікують з тим, щоб збільшити корисну роботу процесу. У патенті [1] описується цикл Ранкіна, в якому для впорскування в турбіну робочої рідини в газоподібному стані застосований ежектор. Виявилося, що завдяки застосуванню ежектора для вприскування легкого газу в робочу рідину (після того, як робоча рідина була нагріта і випарується), турбіна витягує корисну енергію при меншому падінні тиску, ніж треба було б в попередньому варіанті з застосуванням тільки робочої рідини, і що є істотне падіння температури робочої рідини, чим забезпечується робота турбіни в середовищі з більш низькою температурою. Можуть бути використані наступні легкі гази: водень, гелій, азот, повітря, водяна пара або органічні сполуки, що мають молекулярну масу меншу, ніж у робочої рідини. Патент [2] описує спосіб вприскування інертного газу, такого, як аргон або гелій, в робочу рідину в газоподібному стані (наприклад, водяна пара), використовувану для виконання механічної роботи в тепловому двигуні. Пар з добавками має більш низьке, в порівнянні з варіантом застосування робочої рідини без добавок, значення показника адіабати H, де значення H визначається як C p / C v, де C p - питома теплоємність при постійному тиску, а C v - питома теплоємність при постійному обсязі. Патент [3] присвячений робочої рідини для електростанції, що працює за циклом Ранкіна, в які включають полярний і неполярний з'єднання, при цьому полярне з'єднання має меншу, ніж у неполярного з'єднання, молекулярну масу. |
При розгляді перетворення теплової енергії в механічну надзвичайно важливим термодинамічним властивістю є ентальпія. Ентальпія визначається як сума внутрішньої енергії і твори тиску на об'єм H = U + PV. Ентальпія на одиницю маси визначається як сума внутрішньої енергії і твори тиску на питомий об'єм h = U + PV. Коли значення тиску наближається до нуля, все гази наближаються до ідеального газу, і зміна внутрішньої енергії визначається як добуток питомої теплоємності C po і збільшення температури dT. Приріст "ідеальної" ентальпії визначається як добуток C po і збільшення температури: dh = C po dT. Поки тиск перевищує нульове значення, приріст ентальпії являє собою "реальну" ентальпію.
Відношення різниці між ідеальною ентальпії і реальної ентальпії до критичної температури робочої рідини називається залишкової ентальпії.
Заявник теоретично обгрунтував, що більшу ефективність реверсивного процесу можна забезпечити, якщо вдасться забезпечити приріст реальної ентальпії системи в діапазоні значень температури і тиску, які були потрібні для її попереднього стану. Це приблизно можна було б здійснити за допомогою способів, які дозволили б звільнити "залишкову" ентальпію, по суті, знижуючи втрати ексергії в системі.
Іншим надзвичайних важливою властивістю робочої рідини є коефіцієнт стисливості Z, за допомогою якого визначається відповідність поведінки реального газу поведінки ідеального. Поведінка ідеального газу при змінних тиску (P), обсязі (V) і температурі (T) визначається рівнянням стану:
PV = nMRT,
де
n - кількість молей газу;
M - молекулярна маса; а
R визначається як
, де
константа.
Це рівняння насправді не повністю описує поведінку реального газу, для якого було визначено співвідношення:
PV = ZnMRT або PV = ZRT,
де
Z - коефіцієнт стисливості;
V - питомий об'єм V / (nM).
Для ідеального газу Z дорівнює 1, а для реального газу коефіцієнт стисливості змінюється в залежності від тиску і температури. Хоча значення коефіцієнта стисливості для різних газів відрізняються, виявилося, що вони фактично постійні, якщо ці значення визначаються як функції одного і того ж значення приведеного тиску. Наведена температура визначається як відношення температури до критичної температури T / T c, а наведене тиск визначається як відношення тиску до критичного тиску P / P c. Критичні температури і тиск - це температура і тиск, при яких меніск між рідкої і газоподібної фазою речовини зникає, і речовина утворює єдину, безперервну рідку фазу.
Заявник і теоретично обгрунтував, що значне об'ємне розширення можна отримати шляхом зміни коефіцієнта стисливості робочої рідини.
Заявник і теоретично обгрунтував, що можна знайти речовину, яка дозволила б збільшити як ентальпію, так і стисливість робочої рідини.
Таким чином, завдання винаходу - звільнення залишкової ентальпії системи з метою збільшення ефективності перетворення теплової енергії в електричну.
Завданням винаходу і є збільшення розширення робочої рідини з метою збільшення роботи, виробленої робочою рідиною.
Для досягнення цих та інших завдань пропонується даний винахід, предмет якого - спосіб перетворення теплової енергії в механічну, при якому робочої рідини, що знаходиться в резервуарі, повідомляють теплову енергію з метою переведення робочої рідини з рідкої в пароподібну форму, подають робочу рідину в парообразной формі в пристрій для перетворення енергії в механічну роботу при збільшеному розширенні і підвищеній температурі робочої рідини, а потім циклічно повертають розширену робочу рідину, що має знижену температуру, в резервуар.
Ефективність цього процесу може бути збільшена шляхом додавання газу в робочу рідину, що знаходиться в резервуарі. Молекулярна маса цього газу не вище, ніж приблизно молекулярна маса робочої рідини, так що молекулярна маса робочої рідини і газу не можуть бути значно більше, ніж приблизно молекулярна маса однієї робочої рідини. Цей газ потім відділяється (поза резервуара) від робочої рідини, а потім циклічно повертається в робочу рідину, що знаходиться в резервуарі [3].
Коли в якості робочої рідини використовується вода, в зазначеному способі слід віддати перевагу водню і гелію. Хоча водень має невелику перевагу з точки зору ефективності, з точки зору безпеки він менш кращий, тому гелій краще для застосування на практиці.
Практичний ефект від додавання газу в робочу рідину, що знаходиться в резервуарі, проявляється в значному збільшенні приросту ентальпії і, таким чином, розширенні, якому піддається рідина при даній температурі і тиску. Завдяки цьому більшому розширенню може бути виконано більшу кількість механічної роботи, при фіксованій кількості тепловою енергії, або ж кількість теплової енергії може бути зменшено з метою отримання даної кількості роботи. У будь-якому випадку має місце значне підвищення ефективності цього процесу.
Пропонуючи даний винахід, заявник теоретично обгрунтував, що при нагріванні робочої рідини в резервуарі зміна реальної ентальпії за межами заданого температурного діапазону більше, ніж коли в робочу рідину додано "каталітична" речовина. У тих випадках, коли є присутнім каталітичне речовина, для виконання роботи необхідно більше корисного тепла, при будь-якому даному значенні температури тиск вище, в порівнянні з тією ж системою, але без каталізатора. Для кожного заданого значення тиску може бути знижено значення температури в порівнянні з тією ж системою, але без каталізатора.
Заявник вважає, що, змішуючи пар з невеликим (5 мас.%) Кількістю "каталітичного" газу, можна істотно змінити коефіцієнт стисливості отриманого в результаті цього процесу газу. На фіг. 2 наведені розраховані значення коефіцієнта стисливості Z для сумішей пара і ряду газів. У показаному на фіг. 2 діапазоні значень приведеного тиску від 0,1 до 10 і вище чистий пар має найменше значення Z. Коефіцієнт Z може бути збільшений шляхом додавання газів в різних співвідношеннях, хоча зміни від дабавленія самих важкий газів, таких як Xe, Kr, і Ar, щодо малі. Проте, коли додають водень або гелій в пар, зміни в значеннях коефіцієнта стисливості досить істотні. Збільшена центральна частина цього графіка наведена на фіг. 3. З фіг. 3 видно, що при роботі в діапазоні значень приведеного тиску вище 1, але нижче 1,5, додавання 5% гелію в пар призводить до зростання коефіцієнта стисливості майже на 50%. Додавання до пару водню в зазначеному діапазоні значень приведеного тиску призводить до збільшення коефіцієнта стисливості приблизно на 80%. Насправді, додавання невеликої кількості каталітичного речовини в пар призводить до того, що пар поводиться значно ближче до ідеального газу і може забезпечити значне зростання виходу корисної енергії в даному температурному діапазоні.

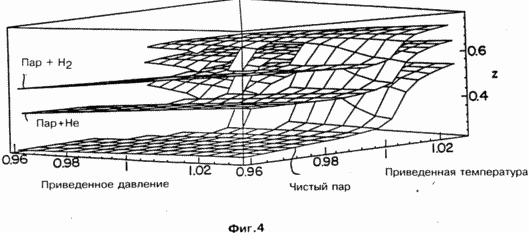

Це збільшення значень Z показано і на фіг. 4, виконаному на комп'ютері в тривимірній графіці, як функції наведеного тиску, так і наведеної температури. При роботі в режимі перевищення як критичної температури, як і критичного тиску підйом значень Z навіть різкіший.
Нехай у наведеному нижче рівнянні підрядковий індекс a відноситься до властивостей чистого пара, а підрядковий індекс w - до властивостей пара з каталітичним речовиною (для тиску, обсягу, молекулярної маси і константи R). З визначення коефіцієнта стисливості відомо:
Z a = PV a / (R a T), (2)
і
Z w = PV w / (R w T). (3)
З цих рівнянь можна отримати наступне:
Z w / Z a = PV w / (R w T <IMG SRC = "http://www.fips.ru/chr/183.gif" ALIGN = ABSMIDDLE> PV a / (R a T)), (4 )
а якщо
P і T для обох систем однакові, вони взаємно знищуються, і рівняння набуває вигляду:
Z w / Z a = R a V w / (R w V a). (5)
Однак, було вже показано, що теоретично Z w більше або дорівнює Z a, а тому:
R a V w / (R w V a)
1, (6)
або
R a V w R w V a. (7)
Однак відомо і, що:
,
і
. (9)
Розглядаючи ці співвідношення разом з рівнянням 7, отримаємо:
,
і
(M w / М a)V w V a. (11)
Відомо і, що
V a = V a / M a, (12)
і
V w = V w / M w, (13)
де
V a - стандартне об'ємне розширення пара;
V w - об'ємне розширення пара з додаванням каталітичного речовини.
Тепер ми можемо записати нерівність у вигляді:
(M w / M a) · (V a / M w)) V a / M a, (14)
або
(M w / a) · (1 / M w / M a)) · V w V a. (15)
Для конкретно розглянутої системи, в якій застосований пар плюс 5 мас.% Гелію, молекулярна маса води (M a) становить 18, звідси:
M w / a = 1 + 0,05 = 1,05.
Шляхом аналізу було визначено, що M w одно 15,4286, і тому:
15,4286 / (1% · 1,05) · V w V a. (17)
Рівняння 17 наводиться до наступного нерівності:
V w 1,225 V a.
Таким чином, наведені вище рівняння показують, що при заданих умовах значення об'ємного розширення суміші пара з гелієм і / або воднем істотно вище, ніж у випадку застосування чистого пара. Збільшуючи об'ємне розширення пара за даних умов, можна істотно збільшити кількість виконаної роботи.
Ця теорія була обгрунтована теоретично шляхом виконання необхідних розрахунків ентальпії для заданих систем. Щоб визначити залишкову ентальпію робочої рідини в певному діапазоні значень температури, необхідно використовувати функцію, яка пов'язувала б разом ідеальну і реальну ентальпію системи в узагальненій функції стисливості. Залишкову ентальпію можна розрахувати за такою формулою:
де ліва частина рівняння являє залишкову ентальпію в процесі збільшення тиску від нуля до заданого значення при постійній температурі.

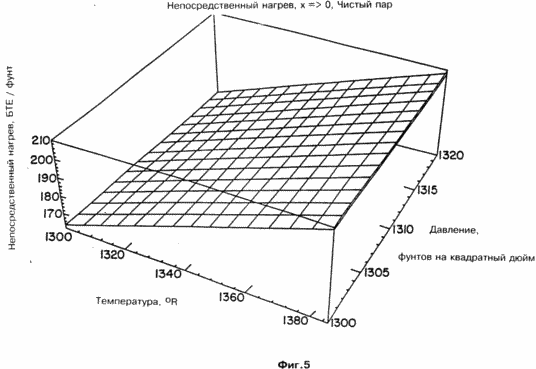

Були і виконані обчислення для зміни значень ентальпії при заданих змінах температури і тиску. На фіг. 5 показані зміни значення ентальпії для чистого пара, а на фіг. 6 - зміна ентальпії для суміші пара з 5% гелію. Ці графіки суміщені на фіг. 7 для наочності отриманого результату. Якщо до пару додано 5% гелію, збільшення ентальпії збільшується в кожному випадку на 13 британських теплових одиниць (BTE) (I BTE = 1055,06 Дж) на фунт маси води (1 фунт = 0,454 кг).
Розглянемо застосування цих принципів для реального випадку отримання електричної енергії. Типова електростанція генерує близько 659 мегават електроенергії, використовуючи для цього 4 250 00 фунтів води в годину. Збільшивши енергетичну ефективність цієї електростанції на 13 БТЕ на фунт води, можна зберегти близько 55 000 000 БТЕ в годину.
Ця теорія була застосована вище для розрахунку ентальпії, що звільняється з пара, але вона однаково застосовна для будь-якої і кожної робочої рідини, яка розігрівається до газоподібного стану і яка піддається розширенню і охолодженню з метою виконання механічної роботи. Таким чином, додавання до такої робочої рідини в резервуарі газу з більш низькою, ніж у нього, молекулярної масою дозволяє збільшити кількість виконаної роботи при тому ж підводі теплоти.

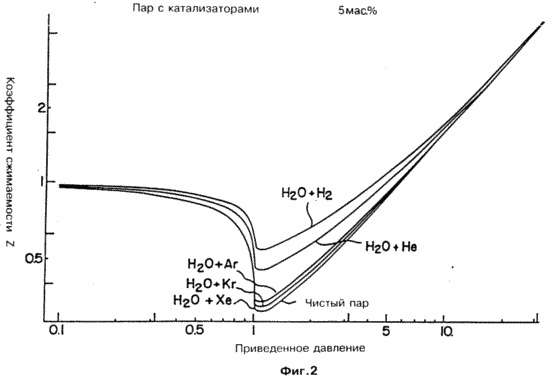

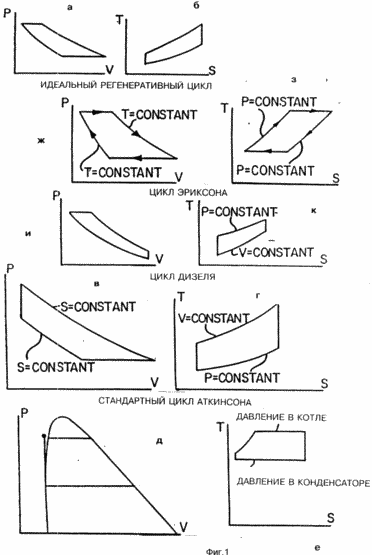

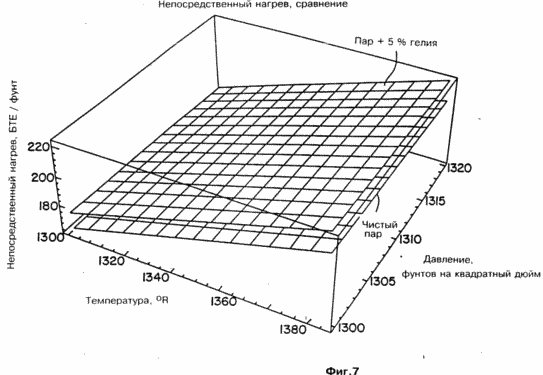

На фіг. 1 (ak) показані PV і TS діаграми для ряду циклів виконання роботи; на фіг. 2 - графік залежності коефіцієнта стисливості Z від наведеного тиску для чистого пара і для сумішей пара з рядом газів; на фіг. 3 - збільшений ділянку графіка на фіг. 2; на фіг. 4 - графік залежності коефіцієнта стисливості Z від температури і тиску для чистого пара, для пара з гелієм і для пара з воднем; на фіг. 5 - графік зміни ентальпії в залежності від температури і тиску для чистого пара; на фіг. 6 - графік зміни ентальпії в залежності від температури і тиску для пари з 5% гелію; на фіг. 7 - графік зміни ентальпії в залежності від температури і тиску як для чистого пара, так і для пара з 5% гелію; на фіг. 8 - структурна схема пристрою для перетворення тепла в механічну енергію із застосуванням водню в якості робочої рідини; на фіг. 9 - графік залежності температури від часу для різних речовин, що нагріваються в пристрої, показаному на фіг. 8; на фіг. 10 - графік залежності тиску від часу для різних речовин, що нагріваються в пристрої, показаному на фіг. 8.

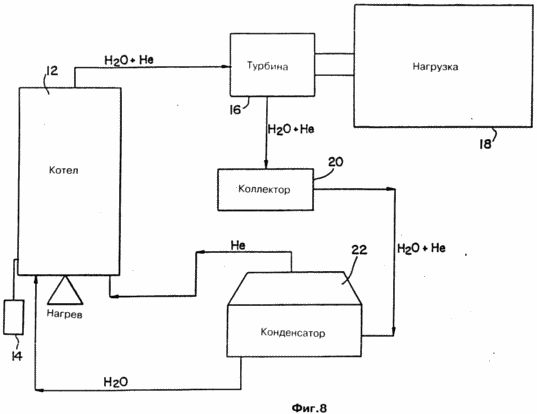

У пристрої, показаному на фіг. 8, для нагрівання робочої рідини застосовується котел 12. Для додавання газу до робочої рідини (в даному випадку води) до котла приєднаний балон 14. Вихід котла підключений до турбіни 16, яка генерує електричну енергію, яка споживається завантаженням 18. Робоча рідина, що піддається розширенню в турбіні 16, збирається в колекторі 20 і конденсується знову в рідину в конденсаторі 22. Конденсатор 22 відокремлює доданий газ від робочої рідини, що знаходиться в рідкій фазі, яка потім повертається в котел. Там, де дозволяє відповідна методологія, газ і може бути відділений від пара перед турбіною.
На практиці був застосований котел, який продається під маркою "BABY GIANT", модель BG-3.3. фірми Electro Steam Gеnеrator Corporation з Олександрії, штат Вірджинія. Котел нагрівався пружинним нагрівачем, виготовленим з нержавіючої сталі, що споживає 3,3 кВт і забезпечує тепловий потік 10 015 БТЕ в годину. Котел комплектується датчиками температури і тиску, що забезпечують контроль температури і тиску нижнього потоку в колекторі, в систему були введені додаткові датчики. В котел були і вмонтовані клапани, що дозволяють додавати гази в робочу рідину, що знаходиться в котлі. Температура і тиск і вимірювалися в змійовику конденсатора (розрахованого на тиск 60 фунт / кв.дюйм), який був доданий для уловлювання пари.
Турбіною служить 12-вольтний автомобільний генератор змінного струму, який має приварені до нього ребра.

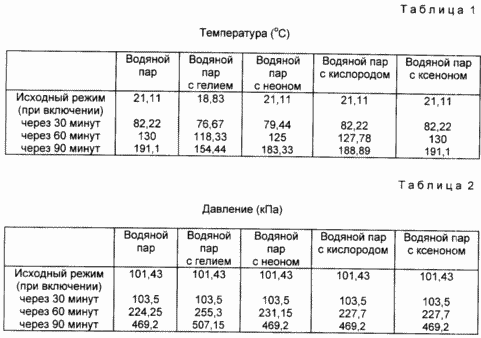

Результати різних прогонів занесені в табл. 1 і 2. В якості базової робочої рідини використовувалася вода, а й вода з додаванням 5% гелію, 5% неону, 5% кисню і 5% ксенону. Показання температури і тиску знімалися на котушці колектора спочатку при включенні системи, а потім через 30, 60 і 90 хв як для води, так і для пари.
Дані, представлені в табл. 1 і 2, - середні значення, отримані в результаті ряду дослідів.

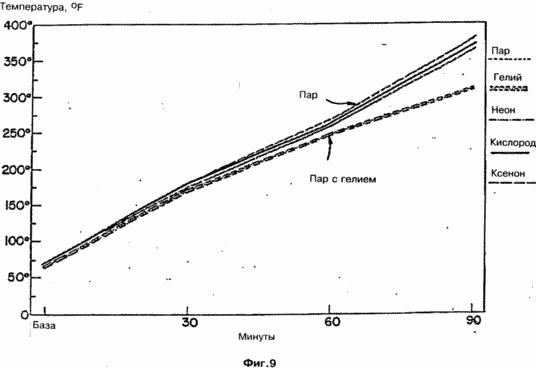

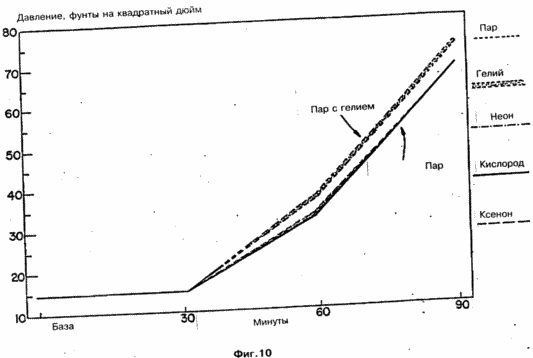

За температурними показниками з табл. 1 побудований графік, наведений на фіг. 9, а за показаннями тиску з табл. 2 побудований графік, наведений на фіг. 10. Результати, наведені на цих графіках, дуже істотні. Через 90 хв температура пара з гелієм найнижче, в порівнянні з усіма застосованими робочими рідинами, значення - в середньому 154,44 o C. Температура пара з неоном трохи вища - близько 183,33 o C, пара з киснем - близько 187,78 o C, а температура чистого пара і пара з ксеноном - для обох близько 191,1 o C.
В основному ті ж співвідношення зберігаються стосовно воді в котлі: через 90 хв вода з гелем має температуру близько 93,33 o C, а вода з неоном - близько 101,67 o C. Для всіх інших комбінацій - близько 110 o C.
Що стосується тиску, то були отримані протилежні співвідношення. Пар з гелієм мав найбільший тиск - близько 72,2 фунт / кв.дюйм. Всі інші поєднання мали приблизно те ж тиск, при цьому тиск пара було близько 69 фунт / кв.дюйм.
Крім того, був підключений вольтметр до виходу генератора змінного струму. Його свідчення були: для чистого пара 12 В, для пара з гелієм (He) до 18 В.
Таким чином, ясно, що при додаванні невеликої кількості гелію в котел результуюче значення температури через 90 хв прогріву відносно низьке, в той час як значення тиску при цій низькій температурі відносно високий. Як результат цього підвищеного тиску може бути виконано велику кількість роботи при тому ж самому підводі енергії.
"Каталітичне" речовина може додаватися до робочої рідини в широкому діапазоні співвідношень, наприклад, від 0,1 до 50 мас.%. Чим ближче молекулярна маса робочої рідини до молекулярної масі каталітичного речовини, тим більша кількість "каталітичного" речовини потрібно. Якщо в якості робочої рідини застосовується вода, для добавок переважно вибирати H 2 або He, 3 - 9 мас.%.
Як водень, так і гелій збільшують реальну ентальпію робочої рідини, значення коефіцієнта стисливості, збільшують розширення, що дозволяє виконати більше механічної роботи. На додаток до цього виявилося, що гелій практично знижує температуру в котлі, зменшуючи тим самим споживання палива і забруднення середовища.
Збільшення ентальпії і коефіцієнта стисливості найбільш показові при критичних значеннях температури і тиску робочої рідини, для води це 374 o C і 218 атм (3205 фунт / кв.дюйм). Під час роботи при таких тисках потрібен спеціальний посудину, таке обладнання є і використовується, наприклад, при генеруванні електричної енергії з використанням ядерних реакторів.
ФОРМУЛА ВИНАХОДУ
1. Спосіб перетворення теплової енергії в механічну, що включає повідомлення робочої рідини, що знаходиться в резервуарі, теплової енергії, достатньої для перекладу робочої рідини з рідкої фази в пароподібну, додавання в робочу рідину, вміщену в резервуар, газу, молекулярна маса якого не перевищує, по суті, молекулярну масу робочої рідини, подачу робочої рідини в пароподібний фазі в пристрій для перетворення енергії в механічну роботу, з розширенням робочої рідини і зниженням температури, подальше виділення газу з розширеною та охолодженої робочої рідини, циклічне повернення розширеної і охолодженої рідини в рідкій фазі і виділеного газу в резервуар, який відрізняється тим, що повідомлення теплової енергії робочої рідини з додаванням в останню газу, молекулярна маса якого не перевищує молекулярну масу робочої рідини, здійснюють від пристрою для нагрівання робочої рідини до приведення її в пароподібну фазу.
2. Спосіб за п.1, що відрізняється тим, що в якості робочої рідини використовують воду.
3. Спосіб за п.2, що відрізняється тим, що в якості газу використовують водень або гелій.
4. Спосіб за п.1, що відрізняється тим, що зазначений газ додають до робочої рідини в кількості 0,1 - 9 мас.%.
5. Спосіб за п.4, що відрізняється тим, що зазначений газ додають в кількості 3 - 9 мас.%.
6. Спосіб за п.1, що відрізняється тим, що робочу рідину подають до зазначеного пристрою для перетворення енергії при температурі і тиску, близьким до її критичних значень.
7. Спосіб за п.6, що відрізняється тим, що в якості робочої рідини застосовують воду, нагріту в резервуарі до температури 374 o C.
8. Спосіб збільшення ентальпії і коефіцієнта стисливості водяної пари, що включає нагрів води в резервуарі до отримання пара, що відрізняється тим, що додають в воду в резервуарі в кількості 0,1 - 9 мас.% Водень або гелій для утворення суміші газу з парою, що має підвищені значення ентальпії і коефіцієнта стисливості.
9. Спосіб за п.8, який відрізняється тим, що додатково використовують суміш зазначених газів.
10. Спосіб за п.8, який відрізняється тим, що додають 3 - 9 мас.% Гелію.
11. Пристрій для перетворення теплової енергії в механічну, що містить резервуар для робочої рідини, повідомлений з джерелом газу, пристрій для розширення робочої рідини в пароподібний фазі і перетворення частини енергії в механічну роботу, що сполучається через рідину з резервуаром, пристрій для охолодження і конденсації розширеної робочої рідини в пароподібний фазі і відділення газу від охолодженої, сконденсованої робочої рідини, що сполучається з пристроєм для розширення, пристрій для повернення охолодженої сконденсованої робочої рідини в резервуар, що відрізняється тим, що резервуар забезпечений пристроєм для нагрівання робочої рідини до приведення її в пароподібну фазу.
12. Пристрій за п.11, що відрізняється тим, що резервуар з пристроєм для нагрівання робочої рідини до приведення її в пароподібну фазу виконаний у вигляді котла.
13. Пристрій за п. 11, яке відрізняється тим, що додатково містить засоби повернення відокремленого газу в резервуар.
14. Пристрій за п. 11, яке відрізняється тим, що джерело газу заповнений воднем або гелієм.
Версія для друку
Дата публікації 13.01.2007гг
