ВИНАХІД
Патент Російської Федерації RU2247896
Освітлювальних приладів із ВБУДОВАНОЇ ТЕРМОЕЛЕКТРИЧНОЇ батарея
Ім'я винахідника: Ісмаїлов Т.А. (RU); Евдулов О.В. (RU); Амінов Г.І. (RU); Юсуфов Ш.А. (RU)
Ім'я патентовласника: Дагестанський державний технічний університет (RU)
Адреса для листування: 367015, г.Махачкала, пр-кт імама Шаміля, 70, ДДТУ, відділ інтелектуальної власності
Дата початку дії патенту: 2003.03.31
Винахід відноситься до освітлювальних пристроїв з вбудованим джерелом енергії. Пристрій містить лампу розжарювання і термоелектричний батарею, на холодному спае якої розташована ємність з водою. Пристрій відрізняється тим, що над ємністю з водою встановлена ємність з сіллю з низькою кріогідратной температурою розчинення, виконана з можливістю періодичної засипки солі в ємність з водою. Технічним результатом винаходу є підвищення перепаду температур між спаями. 1 мул.
ОПИС ВИНАХОДИ
Винахід відноситься до приладобудування, зокрема до освітлювальних приладів.
У важкодоступних віддалених районах, де отримання електричної енергії утруднено, актуальним є питання у висвітленні побутових приміщень. Це питання вирішується шляхом використання різних типів горючих речовин (наприклад, у вигляді свічок, скіп, гасових ламп і т.п.), а й електричних освітлювальних приладів, що працюють на різних видах акумуляторів електричної енергії. Недоліком зазначених способів є їх низька ефективність, короткочасність, а при використанні горючих речовин, крім того, негативний вплив на людину і навколишнє середовище.
Відомий термоелектричний генератор електричної енергії [1], який міг би бути використаний для харчування освітлювального приладу. Термоелектричний генератор електричної енергії є агрегат електроживлення, що складається з джерела теплової енергії, наведеного в тепловий контакт з першим спаєм термоелектричної батареї, струмопровідних ланцюгів і радіатора, що охолоджує другі спаи термоелектричної батареї. За рахунок перепаду температури між спаями термоелектричної батареї на її контактах виникає різниця потенціалів. При підключенні до висновків термоелектричної батареї навантаження через неї тече електричний струм. Навантаження живиться електричною енергією. В якості джерела теплової енергії в термоелектричному генераторі застосовуються атомні реактори, джерела тепла з радіоактивними ізотопами, використовуються хімічні реакції горіння або теплова енергія, яку випромінює Сонце.
Недоліком термоелектричного генератора є обов'язкова наявність джерела теплової енергії.
Відомий освітлювальний прилад [2], який містить лампу розжарювання і пристрій електроживлення, виконане у вигляді термоелектричної батареї, на першому спае якої розташована ємність з рідиною, що випаровується, а на другому спае - металевий радіатор, який представляє собою плоску пластину з плафоном у вигляді усіченого конуса, причому лампа розжарювання поміщена в простір, обмежений плафоном і за допомогою електричних проводів підключена до термоелектричної батареї.
Недоліком освітлювального приладу є недостатній рівень охолодження першого спаю термоелектричної батареї, наслідком чого є незначний перепад температур між її спаями і відповідно невелику кількість генерованої електроенергії, що живить лампу розжарювання.
Метою винаходу є підвищення перепаду температур між спаями термоелектричної батареї, призначеної для живлення електроенергією лампи розжарювання, і відповідно потужності освітлювального приладу.
Дана мета досягається за рахунок використання конструкції освітлювального приладу, наведеною на кресленні.
 |

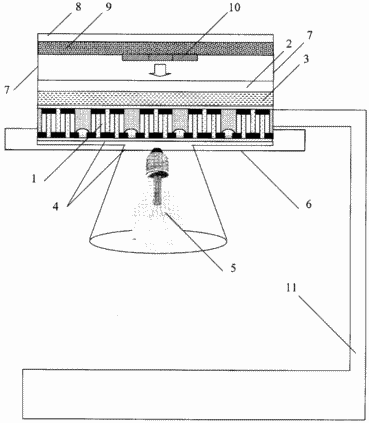

Освітлювальний прилад містить термоелектричну батарею 1, на першому спае якої розташована ємність 2 з водою 3, а на другому спае - металевий радіатор 4, що представляє собою плоску пластину з плафоном у вигляді усіченого конуса. Лампа розжарювання 5 поміщена в простір, обмежений плафоном і за допомогою електричних проводів 6 підключена до термоелектричної батареї 1. Над ємністю 2 з водою 3 за допомогою кріплень 7 встановлена ємність 8, заповнена порошкоподібної сіллю 9, що має низьку кріогідратную температуру розчинення (як подібної солі може бути використаний азотнокислий амоній). Ємність 8 з порошкоподібної сіллю 9, що має низьку кріогідратную температуру розчинення, забезпечена дозуючим пристроєм 10, що здійснює періодичну засипку порцій солі 9 після закінчення певного проміжку часу в ємність 2 з водою 3. Освітлювальний прилад кріпиться на підставці 11. |
Освітлювальні прилади працює наступним чином
Завантажена в ємність 8 порошкоподібна сіль, що має низьку кріогідратную температуру розчинення 9, через дозуючий пристрій 10 порціями (величина порцій визначається при теплотехнічному розрахунку розробниками і задається дозуючим пристроєм 10) прокидається в ємність 2 з водою 3. При розчиненні солі 9 відбувається зниження температури утворився в внаслідок реакції розчину, що відповідно знижує температуру першого спаю термоелектричної батареї 1 (наприклад, при використанні азотнокислого амонію, має кріогідратную температуру розчинення -17,35 ° С, можливе зниження температури до -5 - -10 ° С). Виникає при цьому різниця температур між спаями термоелектричної батареї 1 викликає поява різниці потенціалів між її висновками. При цьому через послідовно підключену до термоелектричної батареї 1 за допомогою електричних проводів 6 лампу розжарювання 5 проходить електричний струм, який викликає її світіння. Металевий радіатор 4 служить для підвищення температури другого спаю термоелектричної батареї 1 за рахунок виділеної лампою розжарювання теплоти. Для підтримки температури першого спаю термоелектричної батареї 1 протягом тривалого часу на необхідному рівні засипка солі 9 виробляється періодично порціями за допомогою дозуючого пристрою 10. При цьому тривалість функціонування освітлювального приладу обмежується кількістю солі 9 в ємності 8.
ЛІТЕРАТУРА
1. Анатичук Л.І. Термоелементи і термоелектричні пристрої: Довідник. Київ: Наук. думка, 1979. - 768 с.
2. Патент РФ №2199696 Освітлювальний прилад / Ісмаїлов Т.А., Евдулов О.В., Амінов Г.І., Юсуфов Ш.А. /, опубл. 27.02.2003, Бюл. №6.
ФОРМУЛА ВИНАХОДУ
Освітлювальний прилад, що містить лампу розжарювання і пристрій електроживлення, виконане у вигляді термоелектричної батареї, на першому спае якої розташована ємність з водою, а на другому спае - металевий радіатор, який представляє собою плоску пластину з плафоном у вигляді усіченого конуса, де лампа розжарення поміщена в простір , обмежене плафоном, і за допомогою електричних проводів підключена до термоелектричної батареї, що відрізняється тим, що над ємністю з водою за допомогою кріплень встановлена ємність, заповнена порошкоподібної сіллю, що має низьку кріогідратную температуру розчинення, причому ємність з порошкоподібної сіллю забезпечена дозуючим пристроєм, що забезпечує періодичну засипку порцій солі в ємність з водою після закінчення певного проміжку часу.
