ВИНАХІД
Патент Російської Федерації RU2053375

АВТОНОМНИЙ ДЖЕРЕЛО ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ З низькопотенційного
ДЖЕРЕЛОМ ТЕПЛОТИ

Ім'я винахідника: Горлов О.О .; Ігнатьєвську О.А .; Лазарєв Л.Я. .; Москаленко В.В.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Ентек"

Використання: в теплоенергетиці для отримання електричної енергії шляхом утилізації теплоти різних низькопотенційних природних джерел, наприклад геотермальних.

Суть винаходу: корпус 1 з внутрішньої горизонтальної опорою 2 забезпечений кришкою 3. Між корпусом 1 і кришкою 3 встановлена глуха знімна перегородка 4, що відокремлює камеру з нормальним атмосферним тиском (вище перегородки) від камери з тиском, рівним тиску в конденсаторі. Турбіна 5 з паровпуска і вихлопних патрубком і генератор 6 пов'язані між собою своїми роторами 7 і 8 за допомогою зубчастих коліс. Насос 9 з робочим колесом, вхідним і вихідним патрубками розміщений під горизонтальною опорою. Робоче колесо насоса встановлено на власному роторі 10, який пов'язаний з роторами турбіни та генератора 6 конічним зубчастим колесом, причому осі роторів турбіни 5, генератора 6 і насоса 9 розташовані взаємно перпендикулярно. Соосно з генератором встановлений фальшвал 11, пов'язаний конічним зубчастим колесом з роторами турбіни 5 і насоса 9. Парогенератор 12 розміщений поза корпусом в зоні джерела теплоти і пов'язаний з вихідним патрубком насоса 9 і вхідним патрубком турбіни 5 трубопроводами 13 і 14. Теплообмінник конденсатора 15 розміщений поза корпусу в зоні приймача теплоти і пов'язаний з вихлопних патрубком турбіни і конденсатозбірники 16 гнучкими трубопроводами 17 і 18. конденсатозбірники 16 розташований в нижній частині корпусу і виконаний у вигляді циліндра, поперечний переріз якого набагато менше поперечного перерізу корпусу. 1 з. п. ф-ли, 1 мул.

ОПИС ВИНАХОДИ

Винахід відноситься до теплоенергетики і може бути використано для отримання електричної енергії шляхом утилізації теплоти різних низькопотенційних природних джерел, наприклад геотермальних або штучних, що утворюються, наприклад, при спалюванні деревних відходів на лісозаготівлях.

Відома електроенергетична установка з низькопотенційну джерелом теплоти, що містить корпус з кришкою і внутрішньої горизонтальної опорою, турбіну з паровпуска і вихлопних патрубком і електричний генератор, розміщені в корпусі над опорою і пов'язані між собою роторами, осі яких розташовані вертикально, насос з робочим колесом, вхідним патрубком і вихідним патрубком, сполученим з входом парогенератора, вихід якого з'єднаний з паровпуска турбіни, конденсатор з теплообмінником і конденсатозбірники рідкої фази робочого тіла циклу, клеми підключення споживача електроенергії, пов'язані з електричним генератором через перетворювач, блок запуску і блок регулювання.

Ця установка є найбільш близькою до пропонованого винаходу, але через низку конструктивних особливостей не забезпечує оптимальних значень ККД окремих своїх вузлів і всього циклу в цілому, а й надійності роботи насосного агрегату і системи регулювання.

Завдання, на вирішення якої спрямовано винахід, підвищення економічності та надійності установки при роботі з низькопотенційну джерелом теплоти.

Технічний результат, який може бути отриманий при здійсненні винаходу, забезпечення різних чисел оборотів турбіни електрогенераторів і насоса, а й забезпечення різних вихідних частот електричного струму без використання трансформатора.

Зазначений технічний результат досягається тим, що в автономному джерелі електричної енергії з низькопотенційну джерелом теплоти, що містить корпус з кришкою і внутрішньої горизонтальної опорою, над якою розміщені пов'язані між собою за допомогою роторів електричний генератор і турбіна з паровпуска і вихлопних патрубком, а й насос з робочим колесом і вхідним і вихідним патрубками, парогенератор, конденсатор з теплообмінником і конденсатозбірниках перетворювач і блоки запуску та регулювання, при цьому парогенератор входом і виходом приєднаний відповідно до вихідного патрубка насоса і паровпуска турбіни, теплообмінник конденсатора приєднаний до вихлопного патрубка турбіни і конденсатозбірниках а електричний генератор через перетворювач і блоки запуску та регулювання за допомогою клем підключений до споживача електроенергії, встановлений додатковий електрогенератор, при цьому вали роторів турбіни і насоса встановлені вертикально, а вали роторів електрогенераторів горизонтально, причому опори валів електрогенераторів закріплені на внутрішній горизонтальній опорі, насос і конденсатосборник розміщені в корпусі під горизонтальною опорою, парогенератор і теплообмінник конденсатора поза корпусом, відповідно в зонах джерела і приймача теплоти, а ротори турбіни електрогенераторів і насоса пов'язані між собою за допомогою конічної зубчастої передачі.

Наявність двоходовому регулюючого клапана забезпечує пропуск робочого тіла через основний паропровід на турбіну або через обвідний паропровід крім турбіни в конденсатор.

Проведені розрахунки установок малої потужності для різних робочих тіл показали, що максимальне значення ККД циклу можна забезпечити в більшості випадків тільки при різних числах обертів основних елементів установки. Застосування схеми з взаємно перпендикулярним розташуванням роторів дозволяє реалізувати конструкцію з різним числом оборотів генератора насоса і турбіни, причому тут можливі різні комбінації генератор-турбіна, насос; генератор, турбіна-насос. У запропонованій схемі замість фальшвала можна встановити другий генеpатоp з іншого вихідний частотою електричного струму. Так, наприклад, на лісозаготівлях днем ​​працює другий генератор і забезпечує промислову частоту в 400 Гц для електроінструменту, ввечері працює перший генератор і забезпечує побутові потреби електричним струмом в 50 Гц. У багатьох випадках для забезпечення безкавітаціонной роботи насоса необхідно на вхідному патрубку забезпечити гарантований підпір стовпом рідини. Ця вимога найбільш просто може бути реалізовано зміною конструкції корпусу установки організацією в нижній його частині циліндричної шахти, в яку поміщається насос, підшипникова опора (одна або обидві) і ротор насоса.

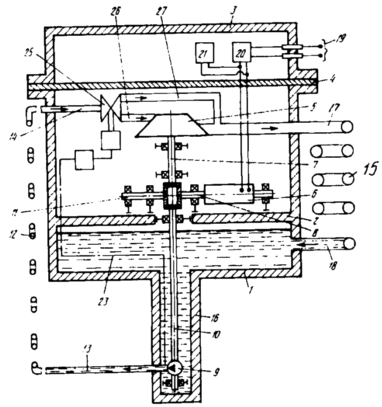

На кресленні наведена принципова конструктивна схема пропонованого пристрою.

Корпус 1 з внутрішньої горизонтальної опорою 2 забезпечений кришкою 3. Між корпусом і кришкою встановлена ​​глуха знімна перегородка 4, що відокремлює камеру з нормальним атмосферним тиском (вище перегородки) від камери з тиском, рівним тиску в конденсаторі (нижче перегородки). Турбіна 5 з паровпуска і вихлопних патрубком і генератор 6 пов'язані між собою своїми роторами 7 і 8 за допомогою конічних зубчастих коліс, насос 9 з робочим колесом, вхідним і вихідним патрубком розміщений під горизонтальною опорою, робоче колесо насоса встановлено на власне роторі 10, який пов'язаний з роторами турбіни та генератора конічним зубчастим колесом, причому осі роторів турбіни, генератора і насоса розташовані взаємно перпендикулярно, співвісно з генератором встановлений на своїх підшипниках фальшвал 11, пов'язаний конічним зубчастим колесом з ротором турбіни і насоса, парогенератор 12 розміщений поза корпусом в області джерела теплоти і пов'язаний з вихідним патрубком насоса і вхідним патрубком турбіни трубопроводами 13 і 14.

Теплообмінник конденсатора 15 розміщений поза корпусом в області приймача теплоти і пов'язаний з вихлопних патрубком турбіни і Конденсатозбірники 16. Конденсатозбірники 16 розташований в нижній частині корпусу і виконаний у вигляді циліндра, поперечний переріз якого набагато менше поперечного перерізу корпусу. Клеми 19 підключення споживача електроенергії розміщені на зовнішній стороні корпусу 1 і пов'язані з генератором 6 через перетворювач 20. У завсімості від співвідношення між характеристиками генератора і споживача електроенергії перетворювач 20 забезпечує або випрямлення струму, або зміна його частоти і т.п. Блок запуску 21 установки призначений для введення установки в режим на початку роботи. Блок регулювання 22 при зміні тиску в магістралі 23 впливає на приводний механізм 24 двухходового регулюючого клапана 25, змінюючи співвідношення витрат робочого тіла між основним паропроводом 26 і обвідним паропроводом 27 турбіни.

АВТОНОМНИЙ ДЖЕРЕЛО ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ
Працює наступним чином

Перед експлуатацією установки з камери, утвореної корпусом 1 і перегородкою 4, повинен бути відкачано повітря, тиск в цій камері повинно бути приблизно дорівнює тиску пари робочого тіла при температурі насичення, який визначається для кожного випадку розрахунковим шляхом.

При приміщенні парогенератора 12 в джерело теплоти робоче тіло випаровується, утворюється пар по трубопроводу 14 надходить в двоходовий регулюючий клапан 25 і через основний трубопровід 26 до турбіни 5. Обвідний трубопровід 27 в цей момент закритий. Пар приводить в обертання ротор 7 турбіни і пов'язані з ним конічними зубчастими колесами ротор 8 генератора і ротор 10 насоса. Виробляється в результаті цього електроенергія надходить до споживача через перетворювач 20 і клеми 19.

Відпрацював в турбіні пар через трубопровід 17 надходить в теплообмінник 15, де конденсується, віддаючи теплоту зовнішньому наступнику теплоти, що утворився конденсат надходить по трубопроводу 18 в нижню частину корпусу 1 і конденсатосборник 16, насос 9, робоче колесо якого закріплено на роторі 10, який пов'язаний конічним зубчастим колесом з ротором турбіни 7, забирає рідину через свій вхідний патрубок з конденсатосборника 16 і направляє її по трубопроводу 13 знову в парогенератор 12.

Блок запуску 21 забезпечує початок циркуляції робочого тіла через парогенератор 12 при включенні установки в роботу, коли потужності турбіни недостатньо для приводу насоса 9, при цьому використовується зовнішнє джерело енергії (на кресленні не показаний).

Блок регулювання 22 забезпечує роботу установки при будь-якому навантаженні із заданою частотою обертання.

При збільшенні частоти обертання (наприклад, при складанні навантаження) зростає тиск робочого тіла в вихідному патрубку насоса 9, через магістраль 23 це збільшення тиску передається блоку регулювання 22, який в свою чергу впливає через приводний механізм 24 на двоходовий регулюючий клапан 25 таким чином, що прикривається основний паропровід 26 і більше відкривається 27. При збільшенні зовнішнього навантаження (частота обертання падає) прикривається обвідний паропровід 27 і більше відкривається основний паропровід 26.

ФОРМУЛА ВИНАХОДУ

1. АВТОНОМНИЙ ДЖЕРЕЛО ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ з низькопотенційну джерелом теплоти, що містить корпус з кришкою і внутрішньої горизонтальної опорою, над якою розміщені пов'язані між собою за допомогою роторів електричний генератор і турбіна з паровпуска і вихлопних патрубком, а й насос з робочим колесом і вхідним і вихідним патрубками, парогенератор, конденсатор з теплообмінником і конденсатосброніком, перетворювач і блоки запуску та регулювання, при цьому парогенератор входом і виходом приєднаний відповідно до вихідного патрубка насоса і паровпуска турбіни, теплообмінник конденсатора приєднаний до вихлопного патрубка турбіни і конденсатозбірниках а електричний генератор через перетворювач і блоки запуску та регулювання за допомогою клем підключений до споживача електроенергії, що відрізняється тим, що він містить додатковий електрогенератор, вали роторів турбіни і насоса встановлені вертикально, а вали роторів електрогенераторів горизонтально, причому опори валів електрогенераторів закріплені на внутрішній горизонтальній опорі, при цьому насос і кондесатосборнік розміщені в корпусі під горизонтальною опорою , парогенератор і теплообмінник конденсатора - поза корпусу відповідно в зонах джерела і приймача теплоти, а ротори турбіни, електрогенераторів і насоса пов'язані між собою за допомогою конічної зубчастої передачі.
2. Джерело електричної енергії по п.1, що відрізняється тим, що турбіна забезпечена обвідним паропроводом з регулюючим клапаном.
