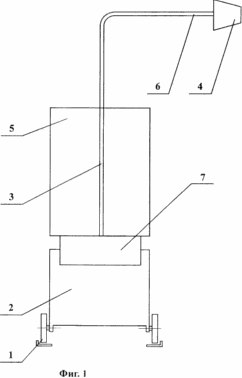

На фіг.1 зображений перетворювач енергії текучого середовища (загальний вигляд);

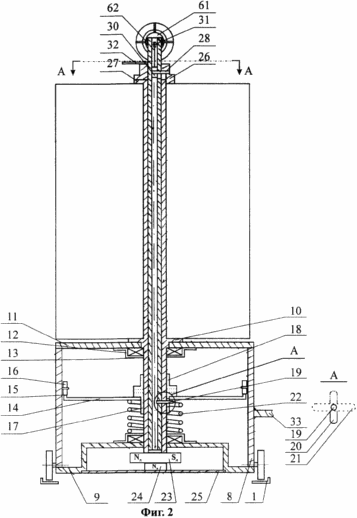

На фіг.2 зображено вузол зміни орієнтації та фіксації положення лопаті (перший варіант);

На Фіг.3 - вид А-А на Фіг.2;

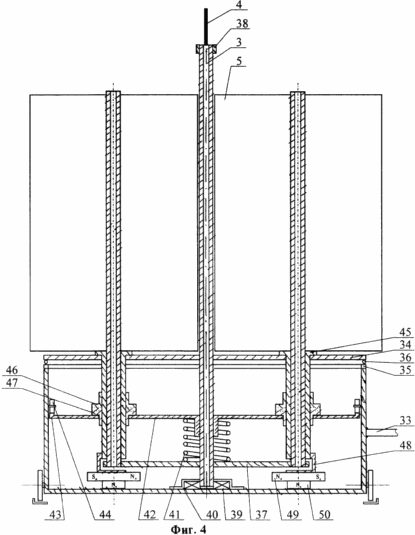

На фіг.4 - вузол зміни орієнтації та фіксації положення лопаті (другий варіант);

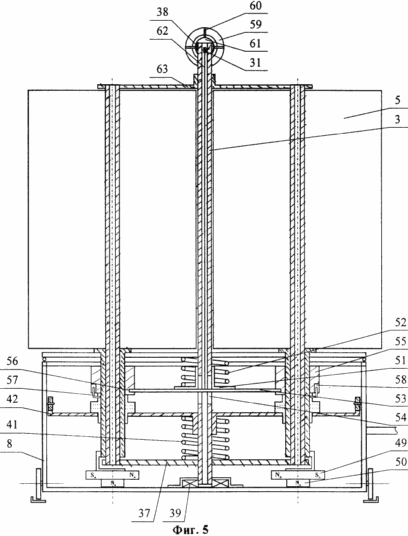

На фіг.5 - вузол зміни орієнтації та фіксації положення лопаті (третій варіант);

На фіг.6 зображений конічний флюгер (вид збоку);

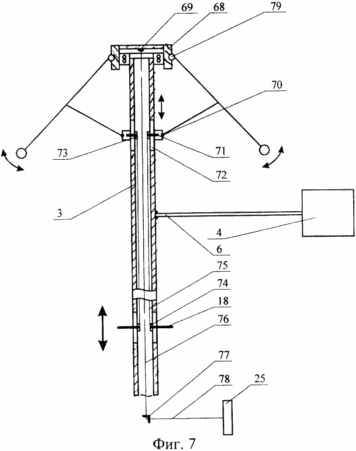

На фіг.7 зображений відцентровий регулятор швидкості обертання перетворювача енергії;

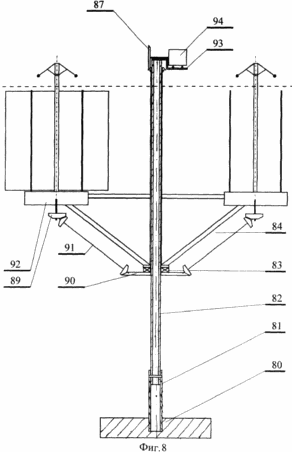

На фіг.8 зображений перетворювач енергії, встановлений в потоці води (річці);

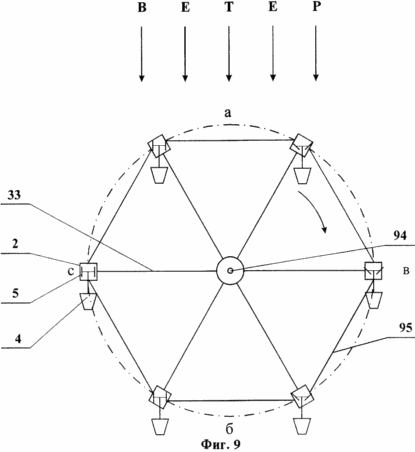

На фіг.9 зображено положення вагонеток на круговій доріжці;

На фіг.10 - вигляд А-А на підпірну планку вузла зміни орієнтації та фіксації положення лопаті;

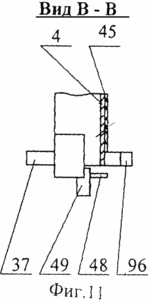

На фіг.11 - вид В-В по фіг.10;

На фіг.12 - вид на барабан по фіг.5;

На Фіг.13 - вид А-А по фіг.12;

На Фіг.14 - вид на похилий паз в лівому барабані;

На Фіг.15 - вид на похилий паз в правому барабані;

На фіг.16-17 представлено положення (орієнтація) магнітів лівих половин лопаті (N л -S л) і вагонетки (N в -S в) в точках зміни орієнтації до і після перемикання (штрих-пунктиром);

На фіг.18-19 представлено положення (орієнтація) магнітів правих половин лопаті (N л -S л) і вагонетки (N в -S в) в точках зміни орієнтації до і після перемикання (штрих-пунктиром);

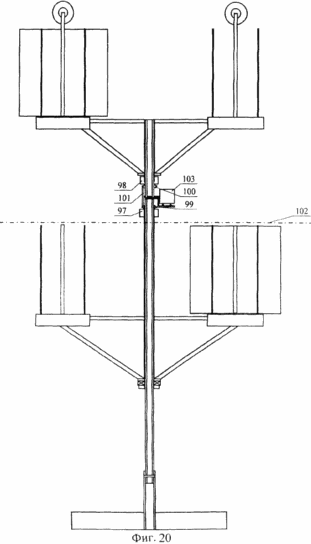

На фіг.20 зображений суміщений (гібридний) ветрогідропреобразователь енергії;

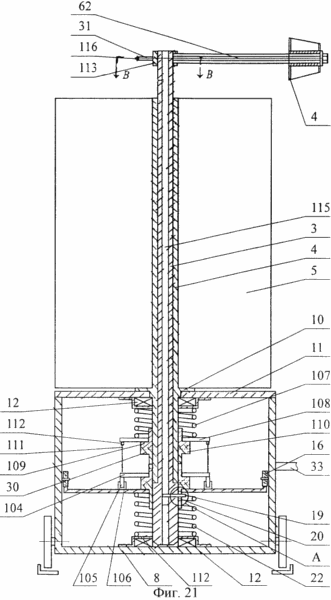

На фіг.21 зображений вузол зміни орієнтації та фіксації положення лопаті (четвертий варіант);

На фіг.22 - вигляд А по фіг.21;

На фіг.23 - вид В-В по фіг.21;

На фіг.24 зображена конструкція головки обмежувального важеля;

На фіг.25 зображений обмежувальний упор;

На фіг.26 зображена конструкція механізму підіймання та висування обмежувального пальця;

На фіг.27 зображений зріз диска зчеплення;

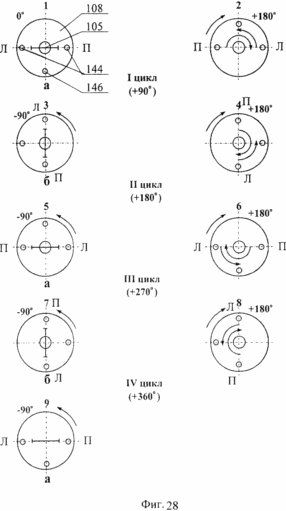

На фіг.28 зображено положення диска зчеплення після кожного циклу;

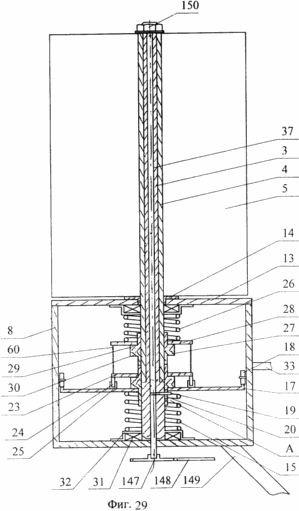

На фіг.29 зображений вузол зміни орієнтації та фіксації положення лопаті по фіг.22 (п'ятий варіант);

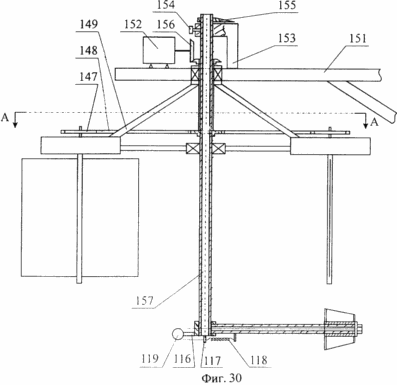

На фіг.30 зображений перетворювач енергії (підводний варіант);

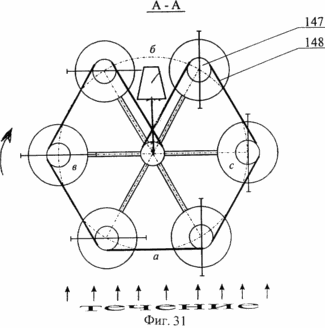

На фіг.31 - вигляд А-А по фіг.30 (кінематична зв'язок між зірочками платформ);

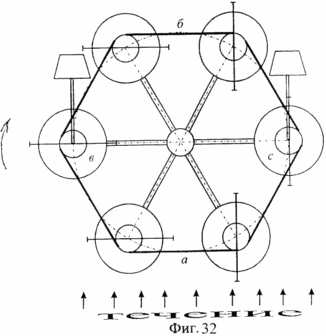

На фіг.32 зображена кінематична зв'язок між зірочками платформ в разі, коли флюгера конічної форми встановлені на двох діаметрально протилежних платформах;

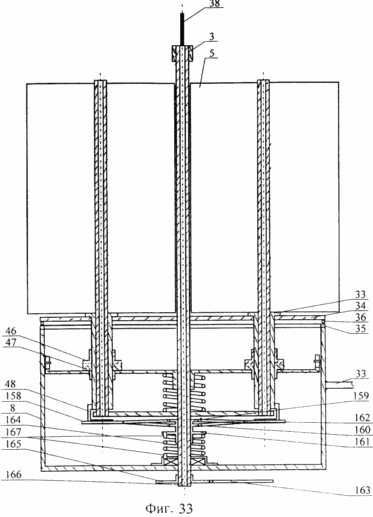

На фіг.33 - вузол зміни орієнтації та фіксації положення лопаті (шостий варіант);

На фіг.34 - кінематична зв'язок між внутрішніми зірочками і полузвездочкамі;

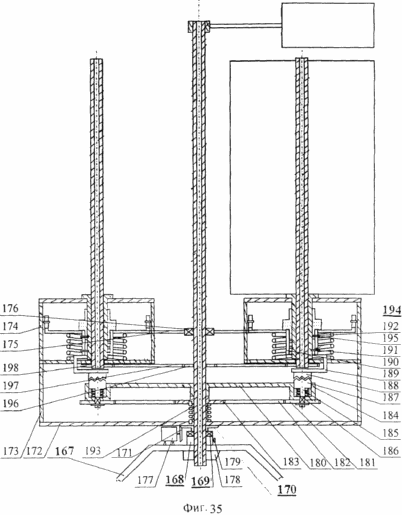

На фіг.35 - вузол зміни орієнтації та фіксації положення лопаті;

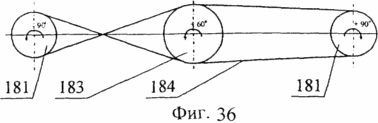

На фіг.36 зображена ланцюгова зв'язок між зірочками.

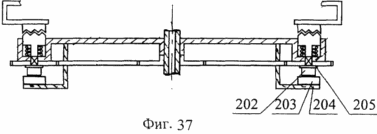

На фіг.37 зображено коромисло з парними наконечниками;

На фіг.38 зображена конструкція коромисла (другий варіант) з одинарними наконечниками;

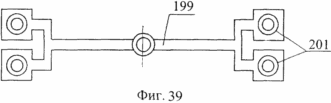

На фіг.39 - вид зверху по фіг.37;

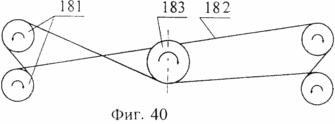

На фіг.40 зображена кінематична зв'язок між першою центральної зірочкою і чотирма зірочками за допомогою першої ланцюга по фіг.39;

На фіг.41 - зв'язок з'єднання центральної першої зірочки з двома зірочками за допомогою першої ланцюга за допомогою коромисла по фіг.38;

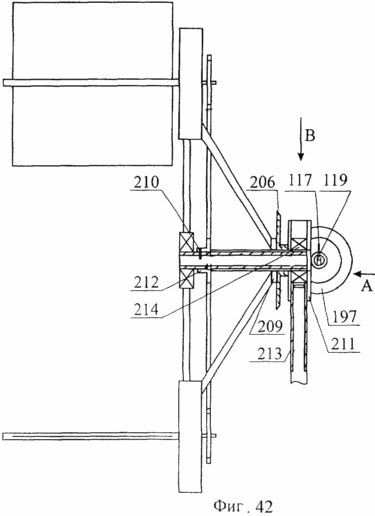

На фіг.42 - перетворювач енергії з платформами, що обертаються у вертикальній площині;

На фіг.43 - вид В по фіг.42;

На фіг.44 - вигляд А по фіг.42.

Перетворювач енергії текучого середовища містить:

  • кругову дорогу 1,

  • обертову платформу (візок) 2,

  • стійку флюгера 3,

  • покажчик напрямку (флюгер) 4,

  • плоску лопать 5,

  • важіль покажчика напрямку (флюгера) 6,

  • вузол 7 зміни орієнтації та фіксації положення лопатей 5,

  • корпус платформи (вагонетки) 8,

  • фланець 9,

  • втулку установчу 10,

  • кришку платформи 11,

  • підшипник завзятий 12,

  • кришку підшипника 13,

  • кулачковий диск 14,

  • кулачки 15,

  • ролики 16,

  • нижню полумуфту зчіпну 17,

  • верхню полумуфту зчіпну 18,

  • палець 19,

  • паз вертикальний 20,

  • паз горизонтальний обмежувальний 21,

  • першу циліндричну пружину 22,

  • перший магніт 23, встановлений на лопаті 5,

  • другий магніт 24, встановлений на платформі (вагонетці) 2;

  • піддонник 25,

  • втулку з пазом і обмежувальним упором 26,

  • палець обмежувальний 27,

  • стрижень 28,

  • пружину 29,

  • шток 30,

  • блочок 31,

  • важелі 32,

  • стрижень 33,

  • обертовий диск 34,

  • кришку платформи 35,

  • ролики (кульки) 36,

  • планку підпірну 37,

  • осі 38 обертання двох половинок лопаті 5,

  • підшипник завзятий 39,

  • втулку 40 для установки флюгера 4,

  • другу пружину циліндричну 41,

  • кулачковий диск 42,

  • кулачки 43,

  • ролики 44,

  • втулки 45 для установки половинок лопаті 5,

  • верхню полумуфту зчіпну 46,

  • нижню полумуфту зчіпну 47,

  • кронштейни 48,

  • магніт 49, встановлений на лопаті 5,

  • магніт 50, встановлений на вагонетці 2,

  • втулку - підп'ятник 51,

  • третю пружину циліндричну 52,

  • штангу 53,

  • паз вертикальний 54,

  • барабан 55,

  • паз похилий 56,

  • палець обмежувальний 57,

  • паз обмежувальний 58,

  • конічний корпус 59 флюгера 4,

  • радіальні стійки 60,

  • упор 61,

  • трос 62,

  • перемичку 63,

  • трубчастий важіль 64 флюгера 4,

  • втулку 65,

  • паз в важелі 66,

  • стрижень 67,

  • відцентровий регулятор швидкості обертання 68,

  • диск 69,

  • повзунок з пазом 70,

  • палець 71,

  • вертикальний паз 72,

  • втулки 73, 74,

  • троси 75,

  • вертикальний і горизонтальний стрижні 76,

  • конічну пару шестерень 77,

  • колесо 78,

  • підшипник 79,

  • бетонний блок 80,

  • наполеглива стійка 81,

  • висувну стійку 82,

  • завзятий підшипник 83,

  • підпірки 84,

  • центральний вал 85,

  • провідну конічну шестерню 86,

  • ведену конічну шестерню 87,

  • пари конічних шестерень 88, 89, 90,

  • стрижень 91,

  • герметичний корпус 92,

  • підставку 93,

  • генератор (насос) 94,

  • зчіпки 95,

  • АВБ - активна ділянка,

  • упори 96,

  • першу обгону муфту 97,

  • другу обгону муфту 98,

  • першу і другу провідні конічні шестерні 99, 100,

  • провідну шестірню 101,

  • рівень річки (моря) 102,

  • генератор (насос) 103,

  • важелі обмежувальні 104,

  • наконечник важеля 105,

  • упор обмежувальний 106,

  • пружину другу 107,

  • диск зчеплення 108,

  • верхню другу зчіпну полумуфту 109,

  • нижню другу зчіпну полумуфту 110,

  • палець-штовхач 111,

  • підшипник 112,

  • втулку 113 для кріплення флюгера 5,

  • паз обмежувальний 114,

  • сердечник 115,

  • важіль перший 116,

  • важіль другий 117,

  • пружину флюгера 118,

  • блочок 119,

  • стакан перший 120,

  • шток 121,

  • виступ завзятий 122,

  • виступ клиновидний 123,

  • вушка бічні 124,

  • болт кріпильний 125,

  • гайку регулювальну 126,

  • торцевої виступ 127,

  • палець-штовхач 128,

  • отвори 129,

  • палець висувною 130,

  • пружину третю 131,

  • кульки 132,

  • ролики висувні 133,

  • підшипник 134,

  • пружину четверту 135,

  • стакан другий 136,

  • шток 137,

  • кнопки 138,

  • засувки 139,

  • пружини плоскі 140,

  • пружину п'яту 141,

  • підшипник 142,

  • палець-штовхач 143,

  • отвір 144, (ліве) і (праве),

  • зріз клиновидний 145,

  • h - товщина диска зчеплення,

  • отвір 146 для кріплення другої пружини 107,

  • зірочку 147,

  • ланцюг 148,

  • підпірку 149,

  • гайку 150,

  • балку 151,

  • генератор (насос) 152,

  • кронштейн 153,

  • фіксатор повороту 154,

  • покажчик кута повороту флюгера 155,

  • конічні шестерні 156,

  • стрижень 157,

  • внутрішні зірочки 158,

  • верхню полузвездочку 159,

  • нижню полузвездочку 160,

  • диск зчеплення 161,

  • внутрішню ланцюг 162,

  • зовнішню ланцюг 163,

  • другу пружину 164,

  • зовнішню зірочку 165,

  • вісь обертання флюгера 166,

  • стійку нерухому 167,

  • кільце установче 168,

  • завзятий підшипник 169,

  • шестерню провідну 170,

  • шестерню ведену 171,

  • горизонтальні віялоподібні опори 172,

  • підпірки 173,

  • корпус платформи 174,

  • упори горизонтальні 175,

  • підшипник 176,

  • генератор (або насос) 177,

  • покажчик напрямку течії середовища 178,

  • фіксатор кутового положення 179,

  • коромисло 180,

  • перші (нижні) зірочки 181,

  • першу (нижню) ланцюг 182,

  • центральну першу зірочку 183,

  • стакан 184,

  • шток 185,

  • пружину першу 186,

  • другу нижню зчіпну полумуфту 187,

  • другу верхню зчіпну полумуфту 188,

  • кронштейн 189,

  • циліндр з вертикальним і горизонтальним пазами 190,

  • направляючий палець перший 191,

  • направляючий палець другої 192,

  • пружину другу центральну 193,

  • паз вертикальний 194,

  • паз горизонтальний 195,

  • другу центральну зірочку 196,

  • другий ланцюжок 197,

  • другі (верхні) зірочки 198,

  • коромисло з парними наконечниками 201,

  • верхні магніти (N л -S л) 202,

  • нижні магніти (N в -S в) 203,

  • нижню підставку 204,

  • диск з немагнітного матеріалу 205,

  • коромисло 199 с одинарними наконечниками 200,

  • провідну шестірню 206,

  • провідну шестірню 207,

  • горизонтальний важіль 208 конічного флюгера,

  • кільце для кріплення підпірок 209,

  • платформу 210,

  • важіль 211,

  • центральну зірочку 212,

  • обертову втулку 213,

  • завзятий підшипник 214,

  • електрогенератор 215,

  • підставку генератора 216.
