ВИНАХІД
Патент Російської Федерації RU2076949

СПОСІБ ОДЕРЖАННЯ ЕКОЛОГІЧНО ЧИСТОГО МЕХАНІЧНОЇ ЕНЕРГІЇ ОБЕРТАННЯ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ Б.Ф.КОЧЕТКОВА

Ім'я винахідника: Кочетков Борис Федорович
Ім'я патентовласника: Кочетков Борис Федорович
Адреса для листування:
Дата початку дії патенту: 1994.05.19

Використання: винахід призначений для отримання механічної енергії обертання за рахунок комплексного використання різниці температур морської води на різних її рівнях, гравітаційної взаємодії і гідростатичних сил. Сутність: рівномірно по окружності встановленого з можливістю вільного обертання зануреного в морську воду ротора 1 встановлені пов'язані з вантажами 2 і поплавками 3 теплочутливі елементи (ПЕ) 4, що здійснюють переміщення вантажів і поплавців у взаємно протилежних радіальних напрямках при зміні температури навколишнього морської води, що забезпечується створенням з протилежних бічних сторін ротора зон нагріву і охолодження, першою з яких є навколишній ротор верхній шар води, а друга утворена камерою 5, яка пов'язана з допомогою насоса 7 з верхньою частиною трубопроводу 6, опущеного в глибинні холодні шари морської води. Обертання ротора здійснюється за рахунок моментів сил F, що створюються вантажами і поплавками при різних відстанях R ₁ і R ₂ їх по різні строну від осі 0 в залежності від нагрівання і охолоджування ТЕ.

ОПИС ВИНАХОДИ

Винахід відноситься до екологічно чистих способів отримання механічної енергії обертання з комплексним використанням різниці температур морської води на різних її рівнях, гравітаційної взаємодії і гідростатичних сил без витрачання будь-яких паливно-енергетичних ресурсів і до пристроїв по здійсненню цього способу. Винахід може бути застосоване в якості стаціонарного джерела механічної енергії обертання з можливістю перетворення її в електричну енергію.

Відомий спосіб використання сил тяжіння для створення обертального руху, при якому проводять кероване опускання вантажу, пов'язаного з робочим колесом за допомогою гнучкого зв'язку. Цей спосіб здійснюється, зокрема, в механічному годиннику з гирьовим приводом (див. Короткий політехнічний словник, Державне видавництво техніко-теоретичної літератури, Москва, 1955, с.1052-1053).

Відомий спосіб перетворення гравітаційної і теплової енергії в механічну енергію обертання, що полягає в тому, що виробляє зміна центру ваги термочутливих елементів, рівномірно встановлених по колу ротора з послідовним чергується їх переміщенням через зони нагріву і охолодження, як вантажів застосовуються тверді масивні тіла, кінематично з'єднані з приводами, ротор повністю занурений у воду, в якій нижні і верхні солі мають різну температуру і є зонами охолодження і нагрівання, причому нагрівання та охолодження приводів здійснюється за рахунок забору води всередину них при проходженні по колу через ці зони (SU, авторське свідоцтво 1307084 , кл. F 03 G 7/06, 1987).

Пристрій по здійсненню зазначеного способу перетворення енергії містить підставу, на якому встановлений ротор, виконаний у вигляді зануреного в воду колеса, на ободі якого рівномірно по колу в камерах розміщені пов'язані з вантажами теплочутливі елементи, камери обладнані клапанами впуску та випуску рідини з зон нагріву і охолодження , при цьому теплочутливі елементи виконані у вигляді приводів, з'єднаних з вантажами з можливістю переміщення їх в радіальному напрямку, а на підставі на траєкторії руху камер розміщені механізми управління впускних і випускних клапанів, встановлені попарно в зонах нагріву і охолодження з обох сторін від вертикалі, що проходить через вісь ротора.

Відомий і спосіб комплексного перетворення гравітаційної, гидростатической і теплової енергії в механічну енергію обертання, що полягає в тому, що виробляють радіальні переміщення термочутливих елементів, що створюють крутний момент і встановлених на однаковій відстані одна від одної в напрямку обертання, із зануренням їх в рідину і з послідовним чергується переміщенням через зони нагріву і охолодження, як теплочувствітелоьних елементів застосовують приводи, які пов'язують з вантажами і поплавками з можливістю переміщення їх у взаємно протилежних радіальних напрямках і напрямках щодо вертикалі, що проходить через вісь застосовуваного ротора, який разом з теплочутливі елементами, вантажами та поплавками цілком занурюють у воду, в якій верхні і нижні шари мають різну температуру нагрівання і є зонами нагріву і охолодження, при цьому вертикально орієнтоване простір у зовнішніх ділянок ротора ізолюють за допомогою нерухомих перегородок від навколишнього середовища і залишають в цих перегородках вільні отвори у верхніх і нижніх частинах з можливістю вільного руху через них при обертанні ротора термочутливих елементів, вантажів і поплавців, а разом з ними і води у вертикальному напрямку (US, патент 2513692, кл. F 03 G 7/06, 1950).

Відомо і пристрій для комплексного перетворення гравітаційної, гидростатической і теплової енергії в механічну енергію обертання, що містить зони нагріву і охолодження, що включають рідку середу, встановлений на підставі ротор, на якому рівномірно по замкнутій кривій розміщені термочутливі елементи, які виконані у вигляді приводів, пов'язаних з вантажами і поплавками з можливістю переміщення їх у взаємно протилежних радіальних напрямках і напрямках щодо вертикалі, що проходить через вісь ротора, ротор разом з приводами, вантажами та поплавками занурений у воду, в якій верхній і нижні шари мають різну температуру і є зонами нагріву і охолодження, вздовж обох зовнішніх бокових сторін ротора встановлені нерухомі вертикально спрямовані перегородки у вигляді труб з відкритими прорізами у верхній і нижній частинах, з можливістю вільного проходу через них проводів разом з вантажами, поплавками і навколишнього їх і знаходиться в трубах водою при обертанні ротора, верхні і нижні отвори труб знаходяться відповідно в зонах нагріву і охолодження.

Недоліками зазначеного способу комплексного перетворення гравітаційної, гидростатической і теплової енергії та відповідного пристрою є складність їх здійснення за умови використання в якості джерела енергії різниці температур морської води на різній глибині, великі розміри застосовуваного при цьому ротора та інших рухомих елементів, які не можуть бути менш 100 -150 м, і пов'язана з цим трудомісткість і велика вартість їх створення, значний гідравлічний опір обертанню ротора при великих його розмірах, а й складність експлуатації та ремонту в зв'язку з розташуванням значної частини ротора в воді на глибинах з тиском в 10-15 і більше раз перевищує атмосферний тиск.

Пропонований винахід за способом і його здійсненню забезпечує досягнення технічного результату, що полягає в отриманні дешевої екологічно чистої механічної енергії обертання, спрощення процесу отримання енергії і відповідного пристрою, зменшенні розмірів і матеріаломісткості, а й у зниженні експлуатаційних витрат і витрат на проведення ремонтних робіт. При використанні невичерпного джерела теплової енергії морської води забезпечується отримання механічної енергії практично в режимі вічного двигуна, тобто без витрат будь-яких паливно-енергетичних і матеріальних ресурсів. Отримана механічна енергія обертання може бути перетворена відомим шляхом в електричну енергію. Застосування винаходу може сприяти вдосконаленню паливно-енергетичного комплексу, на розширення якого в промислово розвинених країнах витрачається до 30% всіх капіталовкладень і в якому зайнято до 20% всіх працюючих (див. Політехнічний словник, вид. Радянська енциклопедія, Москва, 1980, с. 532 ).

Зазначений технічний результат за способом досягається тим, що застосовують занурений у воду з можливістю вільного обертання ротор, на якому встановлюють рівномірно по окружності пов'язані з вантажами і / або поплавками приводи, що містять теплочутливі елементи, які під час перебування їх з протилежних сторін ротора в зонах нагріву і охолодження відповідно нагрівають або охолоджують, за рахунок цього переміщують вантажі і поплавки у взаємно протилежних радіальних напрямках, при цьому створюють у ротора неврівноважений відносно осі положення, за рахунок чого призводять його в обертання під дією гравітаційних і гідростатичних сил і забезпечують почергове проходження термочутливих елементів через зони нагрівання та охолодження, при цьому теплочутливі елементи охолоджують низькотемпературної морською водою, яку за допомогою трубопроводу із застосуванням насоса подають в зону охолодження з глибинних шарів, а нагрівання зазначених елементів виробляють в зоні нагріву більш теплою морською водою з її поверхневих шарів.

Пристрій для отримання екологічно чистої механічної енергії обертання містить розташовані в воді зони нагріву і охолодження, встановлений на підставі з можливістю вільного обертання занурений у воду ротор, на якому рівномірно по колу встановлені приводи, що містять теплочутливі елементи і пов'язані з ними вантажі і / або поплавці з можливістю переміщення у взаємно протилежних для вантажів і поплавців радіальних напрямках при зміні температури нагріву термочутливих елементів при проходженні ними зон нагріву і охолодження, зона охолодження виконана у вигляді встановленої вздовж однієї з бокових сторін ротора відгородженій від навколишнього середовища камери з отворами у верхній і нижній частинах для вільного проходу термочутливих елементів, вантажів і поплавців при обертанні ротора, яка за допомогою трубопроводу і з застосуванням насоса пов'язана з глибинними шарами низькотемпературної морської води, а зоною нагріву є навколишній іншу бічну сторону ротора поверхневий шар морської води з більш високою температурою.

Теплочутливі елементи приводів виконані у вигляді пластин, кожна з яких радіально прикріплена одним кінцем до обода ротора, а до іншого вільного кінця перпендикулярно площини пластини прикріплений несе стрижень, кінці якого спрямовані уздовж осі ротора в протилежні сторони від пластин, до кожного кінця стрижня прикріплений або вантаж , або поплавок, при цьому теплочутливі пластини розташовані в площині, перпендикулярній осі ротора, а всі вантажі і все поплавці розміщені на стрижнях відповідно тільки з боку або активних, або пасивних сторін цих пластин.

Стінки трубопроводу виконані з матеріалу з малою теплопровідністю і / або мають теплоізоляційне покриття.

Трубопровід вільно повідомляється в нижній своїй частині з оточуючими глибинними шарами морської води, а його верхня частина за допомогою насоса пов'язана з камерою з можливістю подачі в неї низькотемпературної води з трубопроводу і використанням при цьому можливості підйому води по трубопроводу з глибинних її шарів як по сполучених посудин по відношенню до навколишнього воді.

Ротор, трубопровід і камера за допомогою несучих елементів з'єднані з основою у вигляді пов'язаного з якорями понтона або встановлені за допомогою опор на грунтовому підставі.

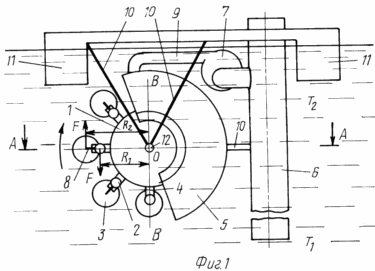

На фіг. 1 проілюстровано спосіб отримання екологічно чистої механічної енергії обертання і дан загальний вигляд пристрою по його здійсненню; на фіг. 2 показано осьовий переріз А-А на фіг.1 ротора і камери горизонтальної січної площиною.

Можливість отримання екологічно чистої механічної енергії обертання за рахунок перетворення теплової енергії морської води обумовлена ​​природною різницею температур її поверхневих і глибинних шарів. Океан і його моря є невичерпними джерелами енергії. Середньорічна температура поверхневих вод океану дорівнює 17,5 ^o С, а біля екватора до 28 ^o С. При цьому сезонні коливання температури спостерігаються до глибини 100-150 м і в придонних шарах вона постійна і становить приблизно 1,5 ^o С. Отже, середній перепад температури нагріву вод Світового океану між поверхневими і глибинними шарами становить 16,0 ^o с і максимальний до 26,5 ^o с (див. Радянський енциклопедичний словник, М. Радянська енциклопедія, 1987, с. 920-921). Ця різниця температур різних шарів морської води дозволяє застосовувати перетворювачі теплової енергії в механічну енергію обертання з використанням гравітаційної взаємодії і гідростатичних виштовхують сил.

Спосіб отримання екологічно чистої механічної енергії обертання полягає в тому, що застосовують занурений в морську воду з можливістю вільного обертання навколо осі 0 ротор 1, на ободі якого рівномірно по колу встановлюють пов'язані з вантажами 2 і / або поплавками 3 приводи, що містять теплочутливі елементи 4. одну з бічних сторін ротора разом з вантажами 2, поплавками 3 і теплочутливі елементами 4 розташовують в зоні охолодження, яку створюють за допомогою охоплює цю частину ротора камери 5, у верхній і нижній частинах якої є отвори для вільного проходу зазначених вантажів, поплавців і термочутливих елементів при обертанні ротора. Іншу бічну сторону ротора поміщають в зону нагріву, якої є навколишній ротор поверхневий шар морської води. В камеру 5 за допомогою трубопроводу 6 і з використанням насоса 7 подають холодну воду з глибинних шарів водойми. При цьому насос 7 переміщує воду з трубопроводу 6 в камеру 5 в напрямку, близькому до горизонтального, а підйом води по трубопроводу з глибинних її шарів відбувається за рахунок гідростатичного тиску, оскільки трубопровід є сполучених посудиною по відношенню до навколишнього воді. Це зводить до мінімуму витрати енергії на підйом холодної води з глибинних шарів до камери ротора. Використовуючи воду з різною температурою в зонах нагріву і охолодження, змінюють радіальні розміри або форму термочутливих елементів при розташуванні їх по різні боки щодо вертикалі, що проходить через вісь 0 ротора, і переміщають вантажі і поплавки у взаємно протилежних радіальних напрямках. При цьому за рахунок дії на вантажі і поплавці відповідно гравітаційних і виштовхують сил F при різних напрямках і плечі R ₁ або R ₂ дії цих сил щодо осі 0 і проходить через неї вертикалі В-В, ротор виводять з рівноважного положення і приводять його в обертання під дією зазначених сил F. При обертанні ротора забезпечують послідовне чергується проходження теплочутливі елементами зон нагріву і охолодження з відповідною зміною їх теплового розширення і радіальних переміщень вантажів і поплавців у взаємно протилежних напрямках, за рахунок чого підтримують постійне обертання ротора. У зв'язку з невичерпністю можливостей теплообміну між поверхневими і глибинними шарами морської води описуваний спосіб отримання механічної енергії обертання буде здійснюватися практично в режимі вічного двигуна, тобто забезпечувати отримання механічної енергії без витрат будь-яких паливних і матеріальних ресурсів і без негативного екологічного впливу на навколишнє середовище.

Зазначений спосіб отримання механічної енергії обертання може бути здійснений в пристрої, зразкове виконання якого в загальному вигляді наведено на фіг.1 і 2.

Пристрій для отримання екологічно чистої механічної енергії обертання містить повністю занурений в верхні шари морської води ротор 1, встановлений з можливістю вільного обертання навколо осі 0. На обід ротора рівномірно по колу встановлені пов'язані з вантажами 2 і / або поплавками 3 приводи, які містять теплочутливі елементи у вигляді, наприклад, термобиметаллический пластин 4, кожна з яких радіально прикріплена одним кінцем до обода ротора, а до іншого вільного кінця якої перпендикулярно площини пластини прикріплений несе стрижень 8, кінці якого спрямовані уздовж осі 0-0 ротора в протилежні сторони від пластини. До кожного кінця стрижня 8 прикріплений або вантаж, або поплавок 3 з розміщенням їх всіх відповідно по одну із сторін від площини ротора, перпендикулярної його осі. З цієї ж площиною суміщені площині термочутливих пластин. Одна зі сторін по колу ротора відгороджена від навколишнього середовища за допомогою вигнутих вздовж обода ротора стінок, що утворюють проточну камеру 5, у верхній і нижній частинах якої виконані отвори для вільного проходу термочутливих елементів 4, вантажів 2 і поплавців 3 при обертанні ротора. Верхня частина камери 5 за допомогою патрубка 9 і насоса 7 пов'язана з трубопроводом 6, який вільно повідомляється в нижній своїй частині з глибинними шарами холодної морської води, а верхня його частина знаходиться вище рівня морської води і з нею не повідомляється. З'єднання патрубка 9 з камерою 5 виконано з можливістю подачі води в її порожнину в напрямку, що виключає всмоктування в порожнину камери навколишнього теплої води з її поверхневого шару. В даному конкретному випадку, наведеному на фіг.1, це досягається напрямком струменя води з патрубка 9 в порожнину камери 5 зверху вниз уздовж радіуса ротора. Стінки трубопроводу 6 виконані з матеріалу з малою теплопровідністю і / або мають теплоізольоване покриття. Всі пристрій в цілому в складі ротора 1, камери 5, трубопроводу 6, насоса і інших пов'язаних з ними частин з'єднані за допомогою несучих елементів 10 (балки, стержні, троси та ін.) З основою у вигляді понтона 11, який утримується на місці якорями, або встановлені за допомогою опор (не показані) на грунтовому підставі. Вал 12 ротора може бути пов'язаний з електрогенератором. Зоною охолодження у наведеного пристрою є порожнина камери 5, а зоною нагріву навколишній ротор поверхневий шар морської води.

Пристрій для отримання екологічно чистої механічної енергії обертання працює наступним чином.

В якості вихідного умови приймається, що ротор 1 знаходиться в поверхневому шарі морської води з однаковою температурою Т _2, що перевищує температуру Т ₁ води в глибинних шарах, де розміщена нижній край трубопроводу 6. Для початку роботи пристрою наводиться в дію за рахунок зовнішнього джерела енергії насос 7, відкачує воду з верхньої частини трубопроводу. Вода при цьому рухається по горизонтальному патрубку 9, тому витрати енергії на її переміщення будуть мінімальними. Трубопровід відкритий в нижній своїй частині, а верхняяего частина знаходиться вище рівня води, тому він є сполучених посудиною для навколишнього води. Відомо, що в сполучених посудинах рівні рідини встановлюються на однаковій висоті без витрат енергії від зовнішніх джерел (див. Фізичний енциклопедичний словник, М. Радянська енциклопедія, 1984, с. 699). У зв'язку з цим при роботі насоса 7 в трубопроводі під дією гідростатичного тиску навколишнього води виникає спрямований вгору потік низькотемпературної води з глибинних її шарів. Після заповнення цієї холодною водою трубопроводу, вона за допомогою насоса буде подаватися в камеру 5 і рухатися в її порожнині зверху вниз, як має більшу питому вагу в порівнянні з навколишнім камеру більш теплою водою з її поверхневого шару. При цьому теплочутливі елементи у вигляді пластин 4, розташовані на ободі ротора 1 по різні боки від вертикалі В-В, будуть перебувати у воді з різною температурою Т ₁ в межах камери і T ₂ поза камерою. Це призведе в даному випадку (фіг.2) до вигину пластин, які перебувають в межах камери і поза камерою, в протилежні сторони з відповідним переміщенням вантажів 2 і поплавців 3 в радіальних напрямках. Вантажі 2 в межах камери будуть відстояти від осі 0 ротора на більшій відстані R ₂ в порівнянні з відстанню R ₁ від осі поплавців 3. Поза камерою в більш теплій воді поверхневого шару (на фіг.1 і 2 зліва від осі 0 і вертикалі В- в) завдяки вигину термочутливих пластин в інший бік поплавці будуть перебувати на більшій відстані R ₂ від осі 0, а вантажі - на меншій відстані R _1. Ці відстані R ₂ і R ₁ є плечима дії сил F для поплавців і вантажів, що створюють обертаючі моменти R ₂ F і R ₁ F щодо осі 0 ротора. Для спрощення аналізу приймається, що сили F тяжкості і виштовхують сили F, що впливають відповідно на вантажі і поплавки, рівні за величиною. У той же час ці сили протилежно спрямовані. Пара вантажів, розташована по горизонталі по різні боки від осі 0, створить сумарний крутний момент R ₂ FR ₁ F, спрямований за годинниковою стрілкою. Точно так же пара поплавців створить такий же сумарний крутний момент R ₂ FR ₁ F в тому ж напрямку. Інші вантажі і поплавці будуть впливати на ротор аналогічним чином. Під впливом цих моментів, що обертають ротор виводиться з рівноважного положення і приводиться в обертання і це обертальний рух підтримується постійно в зв'язку з різною температурою води в камері 5 і поза нею. При цьому береться до уваги, що зміна температури термобиметаллический пластин 4 у воді відбувається швидко, тому вантажі і поплавки, розташовані по різні боки від вертикалі В-В, при обертанні ротора постійно підтримуватимуть у нього неравновесное положення. Для повної узгодженості за часом зміни кривизни пластин і проходженні ними при обертанні ротора вертикалі В-В, камера може бути зрушена по колу на деякий кут в напрямку, протилежному обертанню ротора, що зображено на фіг.1. З початком обертання ротора він пускає в хід насос 7, пристрій перестає споживати енергію з боку і є саме джерелом механічної енергії обертання. Розміщення термочутливих пластин в площині, перпендикулярній осі 0-0 ротора, повністю або в значній мірі усуває изгибающие навантаження на ці пластини під впливом зазначених вище сил F при розташуванні пластин на горизонталі або поблизу неї, коли ці сили створюють найбільші за величиною обертаючі моменти, що підвищує навантажувальну здатність пристрою. З початком роботи ротора пристрій працює практично в режимі вічного двигуна, оскільки воно, чи не споживаючи ніяких паливно-енергетичних ресурсів, постійно видає екологічно чисту механічну енергію обертання за рахунок невичерпної енергії Світового океану.

ФОРМУЛА ВИНАХОДУ

1. Спосіб отримання екологічно чистої механічної енергії обертання, що полягає в тому, що застосовують встановлений з можливістю вільного обертання ротор, забезпечений розміщеними рівномірно по окружності теплочутливі елементами, які під час перебування їх з протилежних щодо осі ротора сторін відповідно нагрівають або охолоджують, при цьому змінюють їх форму і створюють у ротора неврівноважений відносно осі положення, за рахунок чого призводять ротор в обертання і забезпечують почергове проходження термочутливих елементів через зони нагріву і охолодження, що відрізняється тим, що до цілком зануреному у воду ротора, у якого зони нагріву і охолодження розміщені по різні боки від проходить через вісь вертикалі, підйом холодної води з глибинних її шарів здійснюють по відкритому в нижній і верхній частині трубопроводу, як по повідомляє щодо навколишнього води посудині, при цьому забезпечують переміщення води за допомогою насоса з верхньої частини трубопроводу в зону охолодження в горизонтальному напрямку при мінімальному витрачанні енергії і за рахунок цього створюють в межах зони охолодження безперервно рухається зверху вниз потік холодної води, а в якості зони нагріву використовують навколишнє теплу воду, в якій розміщена інша частина ротора, при цьому в сукупності забезпечують обертання ротора за рахунок обміну теплом між зонами нагрівання та охолодження з використанням впливають на вантажі гравітаційних і виштовхують поплавці гидростатических сил.

2. Пристрій для отримання екологічно чистої механічної енергії обертання, що містить зони нагріву і охолодження, встановлений з можливістю вільного обертання ротор, на якому рівномірно по колу розміщені теплочутливі елементи, пов'язані з поплавками з можливістю їх переміщення в радіальних напрямках при зміні температури нагріву в зв'язку з проходженням теплочутливі елементами зон нагріву і охолодження при обертанні ротора, що відрізняється тим, що ротор цілком занурений у воду, зони нагріву і охолодження розміщені з протилежних сторін від вертикалі, що проходить через вісь ротора, при цьому зоною нагріву є навколишнє ротор вода, а зона охолодження, ізольована за допомогою перегородок від навколишнього теплої води, повідомляється за допомогою горизонтально спрямованої труби і насоса з верхньою частиною опущеного в нижні холодні шари води відкритого знизу і зверху і виконаного у вигляді сполучається з навколишньою водою трубопроводу, теплочутливі елементи додатково пов'язані з вантажами із забезпеченням одночасного переміщення поплавців і вантажів в протилежних радіальних напрямках щодо осі ротора при зміні температури в зв'язку з почерговим проходженням цих елементів зон нагріву і охолодження при обертанні ротора, що забезпечується за рахунок обміну тепловою енергією між зонами нагріву і охолодження з використанням впливають на вантажі гравітаційних і виштовхують поплавці гидростатических сил .

3. Пристрій за п. 2, який відрізняється тим, що теплочутливі елементи виконані у вигляді пластин з матеріалу, що забезпечує зміна форми пластини при різній температурі нагріву, кожна з пластин радіально прикріплена одним кінцем до обода ротора, а до іншого вільного кінця перпендикулярно площини пластини прикріплений середньої своєю частиною що має стрижень, спрямований уздовж осі ротора, до протилежних щодо пластини кінців стрижня прикріплений або вантаж, або поплавок, при цьому пластини розташовані в площині, перпендикулярній осі ротора, а всі вантажі і все поплавці розміщені на стрижнях відповідно тільки з одного боку від пластин.

Версія для друку
Дата публікації 30.03.2007гг
