ВИНАХІД
Патент Російської Федерації RU2046992

гідроелектричних ВСТАНОВЛЕННЯ

Ім'я винахідника: Шкуріхін Ігор Борисович
Ім'я патентовласника: Шкуріхін Ігор Борисович
Адреса для листування:
Дата початку дії патенту: 1994.06.10

Використання: для вироблення електроенергії за рахунок використання кінетичної енергії річок і водотоків. Суть винаходу: установка додатково містить насос 9, при цьому лопаті 4 гідротурбіни виконані у вигляді пустотілих тел обертання, стінки яких забезпечені тангенціальними щілинами, сполучені з насосом 9.

ОПИС ВИНАХОДИ

Винахід відноситься до гідроенергетиці і може бути використано для вироблення електроенергії шляхом використання кінетичної енергії річок і водотоків.

Найбільш близькою до винаходу є гідроелектрична установка, що містить роторну гідротурбіну з лопатями і валом, кінематично пов'язаних з генератором.

Недоліками такої установки є низька потужність і складність експлуатації установки.

Мета винаходу збільшення потужності і спрощення експлуатації установки.

Мета досягається тим, що установка додатково містить насос, при цьому лопаті гідротурбіни виконані у вигляді пустотілих тел обертання, стінки яких забезпечені тангенціальними щілинами сполучається з насосом, а й тим, що установка забезпечена пристроєм регулювання подачі води в тангенціальні щілини.

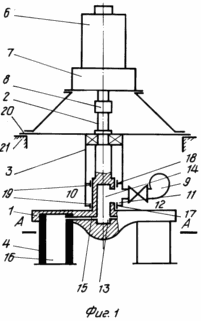

На фіг. 1 зображена гідроелектрична установка; на фіг.2 перетин А-А на фіг.1.

Гідроелектрична установка містить гідротурбіну з ротором 1, валом 2 ротора 1, корпусом 3, лопаті 4, виконані у вигляді пустотілих тел обертання, стінки яких забезпечені тангенціальними щілинами 5, генератор 6, мультиплікатор 7, з'єднаний з валом 2 ротора 1 муфтою 8, насос 9 , підключений через трубопровід 10 до кільцевої камері 11, виконаної в корпусі 3 і обмеженою з внутрішньої сторони зовнішньої поверхнею вала 2, пристрій 12 регулювання подачі води в тангенціальні щілини 5, центральний канал 13, виконаний на кінці вала 2 і з'єднана з кільцевою камерою 11 через вікна 14, а через радіальні канали 15 в роторі 1 з порожнинами 16 в лопатях 4, ущільнення 19, розміщені між торцевими стінками 17 і 18 кільцевої камери 11 і зовнішньою поверхнею вала 2, суперечки 20 корпусу 3, встановлені на понтоні 21, який утримує установку на поверхні річки.

Гідроелектричних ВСТАНОВЛЕННЯ працює наступним чином

Вода з насоса 9 через трубопровід 10, кільцеву камеру 11, вікна 14 і канали 13 і 15 надходить в порожнині 16 пустотілих лопатей 4 і через тангенціальні щілини 5, виконані в їх бічних стінках, викидається вздовж зовнішньої поверхні лопатей.

В результаті дії так званого ефекту Коанда високошвидкісні струмені рухаються уздовж поверхні лопатей, утворюючи суцільне вихровий кільце, взаємодія якого із зовнішнім потоком створює підйомну силу лопаті, величина якої залежить від швидкості струменів. Механізм створення підйомної сили аналогічний в цьому випадку створення підйомної сили навколо циліндра, що обертається. Однак в даному випадку якість профілю З _y / _C x (відношення коефіцієнта підйомної сили до коефіцієнта опору) значно вище і досягає 20 при величині С _у 6.

При взаємодії зовнішнього потоку з системою кільцевих лопатей утворюється видатковий вихор (фіг.2), так як величина створюваного системою лопатей крутного моменту залежить від швидкості що викидаються струменів, підтримання заданого числа обертів генератора досягається дроселюванням потоку рідини за насосом 9 регулюючого пристрою 12. Це дозволяє значно спростити систему регулювання і використовувати одну і ту ж установку для різних швидкостей потоку, що набігає, що спрощує її експлуатацію. В результаті того, що напрямок циркуляції навколо лопатей зберігається незалежно від їх положення, а величина діючої на них підйомної сили на порядок перевищує підйомну силу, що діє на звичайні криловиє профілі, сумарна потужність установки істотно збільшується.

ФОРМУЛА ВИНАХОДУ

1. гідроелектричних ВСТАНОВЛЕННЯ, що містить гідротурбіну з ротором, лопатями і валом, кінематично пов'язаних з генератором, що відрізняється тим, що установка додатково містить насос, при цьому лопаті гідротурбіни виконані у вигляді пустотілих тел обертання, стінки яких забезпечені тангенціальними щілинами, сполученими з насосом.

2. Установка за п. 1, яка відрізняється тим, що вона забезпечена пристроєм регулювання подачі води в тангенціальні щілини.
