ВИНАХІД
Патент Російської Федерації RU2083869

прибійний ГІДРОЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Суділовського Анатолій Георгійович [UA]
Ім'я патентовласника: Суділовського Анатолій Георгійович [UA]
Адреса для листування:
Дата початку дії патенту: 1993.09.09

Використання: в гідроенергетиці, а зокрема до прибійний гідроелектростанціям. Суть винаходу: прибійна гідроелектростанція, яка встановлюється на прибережному гідротехнічному спорудженні, містить гідротурбіну з електрогенератором і встановлений перед гідротехнічною спорудою з боку водоймища волнопріемний робочий орган з поршневими насосами, трубопроводами і зворотними клапанами, підключеними до гідротурбіни, при цьому волнопріемний робочий орган виконаний у вигляді поплавця, встановленого всередині вертикальної рами з можливістю переміщення, а поршневі насоси паралельно підключені до колектора через зворотні клапани, причому гідроелектростанція забезпечена, щонайменше, одним додатковим поплавком, встановленим всередині вертикальної рами з можливістю переміщення, а рами встановлені на гідротехнічному спорудженні можливістю переміщення в горизонтальній площині .

ОПИС ВИНАХОДИ

Винахід відноситься до гідроенергеніке, а більш конкретно до гідроелектростанціям, що використовують енергію прибійній і відбитої хвиль, що виникають на існуючих прибережних гідротехнічних спорудах, наприклад, на огороджувальних хвилеломом портів, у доках, молах, розташованих біля берегів морів, океанів і інших великих водойм природного і штучного походження .

Відома прибійна гідроелекторстанція, що встановлюється на хвилерізі містить робочий орган з поршневими насосами, гідротурбін і пов'язаний з нею електрогенератор.

Робочий орган представляє собою ряд встановлених уздовж хвилеріза сферичної форми поплавців, які шарнірно приєднані до кронштейнів, закріпленими на переміщуваної по хвилеріза рамі.

Між поплавками і рамою під рівнем води встановлені поршневі насоси, виконані у вигляді циліндрів з пружними поршнями.

Поплавці пускають у хід підпружинені поршні, що переміщаються в циліндрах забезпечених отворами для заповнення їх водою і телескопічними трубами з колектором для подачі води під тиском до гідротурбіни.

Остання разом з електрогенератором встановлена ​​на гребені хвилеріза, а рама на його стіні, зверненої до відкритого моря.

У вихідному положенні циліндри заповнені водою, а поршні і пов'язані з ними шарнірно за допомогою важелів поплавці знаходяться в крайньому лівому положенні.

Під дією набігає прибійній хвилі поплавці наближаються до стінки хвилеріза і, стискаючи поршнями воду в циліндрах нагнітають її за телескопічними трубах наверх до гідротурбіни, яка обертаючись пускає в хід електрогенератор.

Складність конструкції, обумовлена ​​наявністю важелів з шарнірами, рухомої рами з кронштейнами і телескопічних нагнітальних труб.

Не використовується енергія стоячій хвилі, що виникає при додаванні набігає прибійній і відбитої хвиль.

Зазначені недоліки частково усунені в відомому пристрої, що встановлюється на хвилерізи.

Пристрій містить волнопріемний робочий орган з поршневими насосами, трубопроводами і зворотними клапанами і гідротурбін з електрогенератором.

Волнопріемний робочий орган виконаний у вигляді нерухомо встановленої у водойму на деякій відстані перед хвилеломом вертикальної рами з направляючими і встановленого всередині рами з можливістю переміщення асиметричного поплавка, який одночасно гойдається навколо горизонтальній осі.

Остання переміщується вертикально завдяки роликам затиснутим між напрямними і з'єднує поплавок з парним поршневим насосом подвійної дії.

Поплавок має пластинчастий виступ, розташований з одного боку від осі і призначений для сприйняття набігаючих хвиль.

На протилежному боці поплавка передбачений механізм важеля виступ, за допомогою якого поплавок поворотно з'єднаний за допомогою другої осі з другим парним поршневим насосом подвійної дії.

Пристрій забезпечений спеціальною робочою площадкою для обслуговування обладнання і перехідним містком для з'єднання з хвилеломом.

Поплавок має кілька камер, які можна затоплювати водою для зміни плавучості поплавця при зміні сили хвилювання.

При набіганні хвилі на пластичний виступ поплавця останній відчуває вертикальну качку, енергія якої перетворюється в тиск гідравлічної рідини в першому парному поршневому насосі подвійної дії.

Одночасно енергія коливання поплавка навколо осі перетвориться в тиск гідравлічної рідини в другому парному поршневому насосі.

Потім гідравлічна рідина з насосів через трубопроводи і зворотні клапани направляється в гідротурбіну, яка обертає електрогенератор.

Низький ККД, оскільки асиметричний поплавок з одностороннім пластинчастим виступом не дозволяє використовувати енергію відбитої хвилі.

Необхідність кріплення вертикальної рами з поплавком в морському дні, наявність робочої площадки і містка ускладнює конструкцію прибійній гідроелектростанції.

Діапазон довжин використовуваних стоячих хвиль обмежений і не може бути менше відстані від вертикальної рами до хвилелому.

Завданням винаходу є підвищення ККД, спрощення конструкції прибійній гідроелектростанції і розширення діапазону довжин використовуваних стоячих хвиль.

Зазначений технічний результат досягається тим, що відома прибійна гідроелектростанція, яка встановлюється на прибережному гідротехнічному спорудженні, що містить гідротурбіну з електрогенератором і встановлений перед гідротехнічною спорудою з боку водоймища волнопріемний робочий орган з поршневими насосами, трубопроводами і зворотними клапанами, підключеними до гідротурбіни, при цьому волнопріемний робочий орган виконаний у вигляді поплавця, встановленого всередині вертикальної рами з можливістю переміщення, а поршневі насоси паралельно підключені до колектора через зворотні клапани постачання, щонайменше, одним додатковим поплавком, встановленим всередині вертикальної рами з можливістю переміщення, а рами встановлені на гідротехнічному спорудженні з можливістю переміщення в горизонтальній площині.

Рами можуть бути виконані рухливими за допомогою гідроциліндрів.

Виконання рам рухливими за допомогою гідроциліндрів дає можливість здійснити регулювання і стабілізацію навантаження прибійній гідроелектростанції при зміні сили хвилювання.

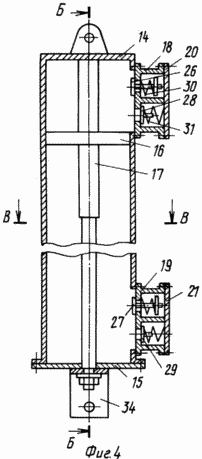

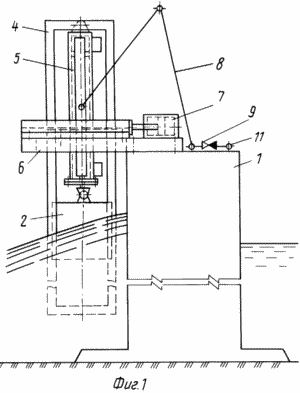

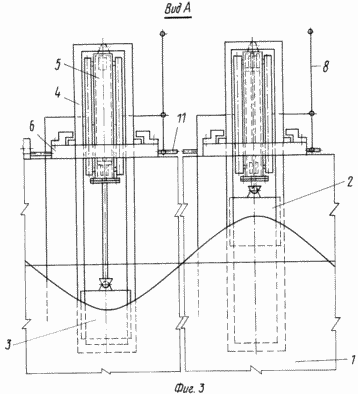

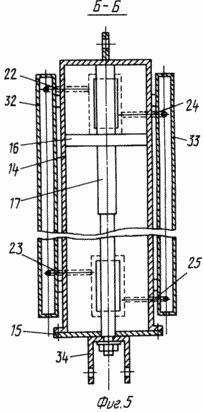

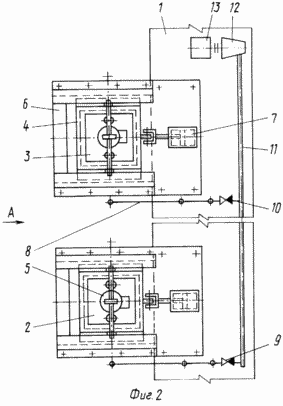

		На фіг. 1 зображений загальний вид прибійній гідроелектростанції; на фіг. 2 - план на фіг.1; на фіг. 3 вид А на фіг.2; на фіг. 4 загальний вигляд поршневого насоса в розрізі; на фіг. 5 розріз по Б-Б на фіг. 4; на фіг. 6 розріз по В-В на фіг. 5. Прибійна гідроелектростанція містить хвилелом 1 (існуючий), поплавці 2,3, рами 4, поршневі насоси 5, фундаментні плити 6, гідроциліндри 7, компенсатори 8, клапани 9,10 зворотні, колектор 11 і гідротурбін 12 з електрогенератором 13. Хвилелом 1 являє собою існуючий захисний хвилелом морського порту, який споруджується для захисту вітрових хвиль акваторії рейдових причалів, підходів до каналів і шлюзів або інше прибережне гідротехнічна споруда. Хвилелом служить для освіти стоячій хвилі, установки з певним кроком по довжині на розташованій з боку відкритого моря частини хвилерізу поплавців 2, 3, рам 4, поршневих насосів 5, фундаментних плит 6, прокладки на ньому колектора 11, а й установки гідротурбіни 12 і електрогенератора 13. Поплавці 2, 3 призначені для перетворення кінетичної енергії стоячої води в виштовхуючу силу, а й створення зчеплення з рідиною і виконані у вигляді закритих порожніх ємностей прямокутного перетину.

Прийнята форма поплавців дозволяє виключити їх випадковий поворот в рамах 4 навколо вертикальної осі під впливом косонабегающей на хвилелом 1 прибійній і відбитої хвиль.

Для передачі виникають зусиль штокам поршневих насосів 5 і шарнірного з'єднання з ними на кожному поплавці 2,3 в верхній частині посередині є кронштейн з отвором.

Поплавці розташовуються по довжині хвилерізу з певним кроком, що дозволяє мінімізувати пульсації води в колекторі 11 в результаті послідовного спрацьовування і автоматичного відключення поршневих насосів, пов'язаних з відповідними поплавками, у міру переміщення стоячій хвилі вздовж хвилерізу.

Рами 4 служать для рухомого кріплення поплавців 2,3 в зоні освіти стоячій хвилі, що утворюється на хвилерізи з боку відкритого моря і можливості переміщення поплавців перпендикулярно хвилелом для регулювання і стабілізації навантаження прибійній гідроелектростанції.

Кожна рама є жорсткою просторову конструкцію прямокутного перерізу з відкритими торцями, встановлену вертикально в вирізі консольної частини фундаментної плити 6.

У нижній частині рам 4 розташовані поплавці 2, 3, а у верхній за допомогою осей шарнірно кріпляться циліндри поршневих насосів 5.

Внутрішні розміри рам в плані дещо перевищують відповідні розміри поплавців для можливості зворотно-поступального переміщення останніх всередині рам на висоту стоячої хвилі.

По висоті рам 4 на деякій відстані від нижніх торців на кожній з них є дві розташовані один проти одного горизонтальні опорні плити, які за допомогою Z-образних напрямних і гідроциліндрів 7 дозволяють фіксувати рами на фундаментних плитах 6 або переміщати їх в горизонтальному напрямку перпендикулярно хвилелом.

З боку останнього на рамах 4 є кронштейни з отворами для шарнірного з'єднання зі штоками гідроциліндрів.

Поршневий насос 5 складається з циліндра 14 з кришкою 15, поршня 16 зі штоком 17, корпусів 18, 19 клапанних коробок з кришками 20, 21, трубопроводів 22, 23, 24, 25, тарілчастих всмоктуючих клапанів 26, 27 і нагнітальних клапанів 28, 29 , пружин 30, 31, всмоктуючого колектора 32, напірного колектора 33 і скоби 34.

У вертикально розташованому циліндрі 14 нижній торець відкритий і забезпечений фланцем для кріплення кришки 15, а на дні є кронштейн з отвором для шарнірного кріплення до верхньої частини рами 4 за допомогою осі.

Шарнірне з'єднання поршневого насоса 5 з рамою служить для можливості зворотно-поступального переміщення поршня 16 зі штоком 17 в циліндрі 14 при вертикальному хитанні укладеного всередині рами 4 поплавка, в свою чергу, шарнірно з'єднаного з насосом.

На бічній поверхні циліндра під кутом 90 ^o до площини, що проходить через поздовжні осі циліндра 14, всмоктуючого колектора 32 і напірного колектора 33 виконані два вікна для з'єднання його внутрішній площині з корпусами 18, 19 клапанних коробок.

Для монтажу поршня 16 зі штоком 17 на циліндрі 14 є фланцевая кришка 15. Пропуск штока в циліндр здійснюється через отвір з сальником, розташоване в центрі кришки.

Циліндр 14 для поперемінного з'єднання зі всмоктуючим колектором 32 і відведення води під тиском в напірний колектор 33 забезпечений двома клапанними коробками, розташованими в зоні вікон.

Корпуси 18, 19 клапанних коробок виконані у вигляді розташованих паралельно поздовжньої осі циліндра прямокутних призм, які з боку вікон мають дно, а з протилежного боку відкриті і розділені на дві рівні частини горизонтальними перегородками.

Відкриті та закриті торці корпусів забезпечені фланцями для кріплення кришок 20, 21 і приєднання до циліндра 14.

Для монтажу всмоктувальних клапанів 26, 27, нагнітальних клапанів 28, 29 і пружин 30, 31 в корпусах 18, 19 є фланцеві кришки 20, 21.

Всі фланцеві з'єднання по периметру примикання і горизонтальні перегородки з боку кришок ущільнені еластичними прокладками.

У бічних стінках корпусів 18,19 вище горизонтальних перегородок, якщо дивитися з боку кришок, є по одному отвору для з'єднання клапанних коробок за допомогою трубопроводів 22, 23, зі всмоктуючим колектором 32, а в дні з внутрішньою порожниною циліндра.

Аналогічні отвори в бічних стінках і дні є нижче горизонтальних перегородок, якщо дивитися з боку кришок, і служать відповідно для з'єднання клапанних коробок за допомогою трубопроводів 24, 25 з напірним колектором 33 і відведення води під тиском з внутрішньої порожнини циліндра 14.

Отвори в дні корпусів клапанних коробок закриті тарілчастими всмоктуючими клапанами 26, 27 і нагнітальними клапанами 28, 29.

Притиснення всмоктуючих клапанів до вхідних отворів проводиться за допомогою пружин 30, закріплених одним кінцем за допомогою шайб і шплінтів на стрижнях клапанів 26, 27, а іншим упираються в дно корпусів 18, 19.

Притиснення нагнітальних клапанів до вихідних отворів здійснюється за допомогою пружин 31, що упираються одним кінцем в тарілки клапанів 28, 29, а іншим у кришки 20, 21 клапанних коробок.

Усередині циліндра 14 знаходиться поршень 16, який нерухомо закріплений посередині лівої потовщеною частини штока 17 і може переміщатися поступально під дією хитається всередині рами 4 поплавка.

Потовщені частини штока по обидві сторони поршня є упорами, що обмежують переміщення поршня 16 в зоні вікон.

На кінці нижньої частини штока 17 мається різьблення для кріплення і фіксації скоби.

Скоба 34 служить для шарнірного з'єднання штока з хитним всередині рами 4 поплавка 2 (3) і має два співвісно розташованих отвори.

Зовні циліндра 14 на бічній поверхні під кутом 90 ^o до площини, що проходить через поздовжні осі циліндра і вікон справа, якщо дивитися з боку клапанних коробок, є всмоктуючий колектор 32.

Всмоктуючий колектор призначений для підведення води з моря у внутрішню порожнину циліндра по трубопроводах 22, 23 і являє собою закриту з обох торців трубу з підвідним патрубком, який за допомогою вертикального трубопроводу з'єднується з морем.

Зовні циліндра 14 на бічній поверхні з боку діаметрально протилежною всмоктуючому колектору 32 є напірний колектор 33.

Напірний колектор призначений для збору води під тиском, що надходить з внутрішньої порожнини циліндра по трубопроводах 24, 25 і являє собою закриту з обох торців трубу з відводить патрубком, який за допомогою компенсатора 8 і зворотного клапана 9 (10) підключається до колектора 11.

Фундаментні плити 6 служать для кріплення рам 4 і гідроциліндрів 7 і являють собою кожна жорстку конструкцію нерухомо закріплену на хвилерізи і консольно виступаючу в бік відкритого моря.

На консольної частини плит виконані прямокутні вирізи для пропуску рам.

Вирізи в напрямку перпендикулярному лінії хвилерізу мають довжину, що перевищує відповідний зовнішній розмір рам на величину рівну ходу поршня гідроциліндра 7, що дозволяє здійснювати зворотно-поступальний переміщення рам 4 з поплавками 2 (3) і поршневими насосами 5 при стабілізації навантаження прибійній гідроелектростанції.

До складу фундаментних плит 6 входять і знімні Z-образні напрямні, які встановлюють збоку з обох сторін по довжині вирізів і дозволяють фіксувати рами на плитах в вертикальному і бічному напрямках і переміщати в поздовжньому. При цьому направляючі взаємодіють з бічними опорними плитами рам 4.

Гідроциліндри 7 призначені для зміни відстані поплавців 2 (3) до хвилелому 1 при зміні сили хвилювання шляхом відповідного переміщення рам 4 з хитними всередині них поплавками.

При цьому корпус гідроциліндра нерухомо кріпиться до фундаментної плити 6, а шток поршня зі скобою на кінці, виконаної аналогічно скобі 34 поршневого насоса 5 шарнірно до кронштейна рами.

Компенсатори 8 служать для шарнірного з'єднання поршневих насосів 5 з горизонтальними трубопроводами і встановленими на них зворотними клапанами 9,10, які, в свою чергу, з'єднані з колектором 11 і являють собою трехшарнірной трубопроводи з двома кінцевими і одним проміжним шарніром.

Труби компенсаторів розташовані у вертикальній площині під певними гострими кутами, в вершинах яких знаходяться проміжні шарніри, завдяки чому вони можуть повертатися навколо шарнірів, змінюючи кути і одночасно відстань між кінцевими шарнірами, які з одного боку кріпляться до патрубків напірних колекторів 33 поршневих насосів 5, а з іншого до відповідних горизонтальним трубопроводах.

Клапани зворотні 9,10 встановлюються на горизонтальних трубопроводах, що з'єднують компенсатори 8 з колектором 11 так, що пропускають воду тільки в напрямку з поршневих насосів 5 через колектор в гідротурбіну і призначений для безперервної подачі води в гідротурбіну 12 незалежно від того, які поплавці й пов'язані з ними насоси в даний момент знаходяться під впливом стоячій хвилі.

Колектор 1 служить для збору води під тиском, що надходить з поршневих насосів 5, а і підведення її до гідротурбіни 12. Колектор прокладений по хвилелом і з'єднаний з насосами за допомогою горизонтальних трубопроводів, радіаторів та компенсаторів.

Гідротурбіна 12 пов'язана з електрогенератором 13, який призначений для електроенергії.

Гідроелектростанція працює наступним чином. У вихідному положенні поршневі насоси 5, колектори 32, 33 насосів, компенсатори 8, горизонтальні трубопроводи з зворотними клапанами 9, 10, колектор 11 гідроелектростанції і гідротурбін 12 заповнені водою.

Рами 4 занурені в воду на глибину кілька перевищує глибину занурення поплавців 2, 3, які перебувають у западині стоячій хвилі.

При цьому штоки гідроциліндрів 7 наполовину висунуті, а з'єднані з ними рами на таку ж відстань не доходять до стінки хвилерізу 1.

Розглянемо роботу поплавця 2 всередині рами 4 і пов'язаного з ним поршневого насоса 5 на хвилюванні.

У процесі складання набігає прибійній і відбитої від хвилерізу хвиль в зоні розташування поплавка 2 виникає стояча хвиля і маса води починає підніматися вгору зі швидкістю, яка зменшується в міру віддалення від стінки хвилерізу.

Зустрічаючи на своєму шляху обмежений по периметру рамою 4 поплавок 2 стояча хвиля створює виштовхуючу силу, під дією якої поплавок піднімається вертикально вгору і за допомогою штока 17 переміщує поршень 16 вгору до упору потовщеною частини штока в дно циліндра 14.

У міру підвищення тиску у верхній частині циліндра стискається пружина 31 нагнітального клапана 28, клапан відкривається і вода під тиском через корпус 18 клапанної коробки, трубопровід 24, напірний колектор 33, компенсатор 8, горизонтальний трубопровід, зворотний клапан 9, колектор 11 надходить в гідротурбіну 12 , викликаючи обертання пов'язаного з нею електрогенератора 13.

Відбувається перший робочий хід.

У цей час зворотний клапан 10 закритий, так як тиск води перед клапаном з боку поршневого насоса буде нижче, ніж в колекторі 11.

Одночасно в нижній частині циліндра під тиском розрядження стискається пружина 30 всмоктувального клапана 27, клапан відкривається і вода з моря через вертикальний трубопровід, що всмоктує колектор 32, трубопровід 23 і корпус 19 клапанної коробки надходить в циліндр 14.

Потім за рахунок сил зчеплення з рідиною обмежений по периметру рамою 4 поплавок 2 починає опускатися вертикально вниз в западину виникла стоячій хвилі і за допомогою штока 17 переміщує поршень 16 униз до упору потовщеною частини штока 17 в кришку 15 циліндра.

У міру підвищення тиску в нижній частині циліндра 14 стискається пружина 31 нагнітального клапана 29, клапан відкривається і вода під тиском через корпус 19 клапанної коробки, трубопровід 25, напірний колектор 33, компенсатор 8, горизонтальний трубопровід, зворотний клапан 9, колектор 11 надходить в гідротурбіну 12, викликаючи обертання пов'язаного з нею електрогенератора 13.

Відбувається другий робочий хід.

У цей час зворотний клапан 10 і закритий, так як тиск води перед клапаном з боку поршневого насоса 5 буде нижче, ніж в колекторі 11.

Одночасно у верхній частині циліндра під дією розрядження стискається пружина 30 всмоктувального клапана 26, клапан відкривається і вода з моря через вертикальний трубопровід, що всмоктує колектор 32, трубопровід 22 і корпус 18 клапанної коробки надходить в циліндр 14.

За заходів переміщення стоячій хвилі вздовж хвилерізу 1 із зони розташування поплавка 2 в зону поплавка 3 піднімається вгору маса води, зустрічаючи на своєму шляху обмежений по периметру рамою 4 поплавок 3 створює виштовхуючу силу, під дією якої поплавок піднімається вертикально вгору і за допомогою штока 17 переміщує поршень 16 вгору до упору потовщеною частини штока в дно циліндра.

При цьому виштовхує сила поплавка 3, перетворюються на тиск води в циліндрі 14 пов'язаного з ним поршневого насоса 5 перевищує в певний момент виштовхуючу силу, діючу на поплавок 2 і тиск, що створюється останнім в його насосі, яке визначається яка викидає силою зменшується стоячій хвилі і при її зникнення стає рівним нулю.

Під дією перепаду тиску вода з циліндра 14 поршневого насоса, пов'язаного з поплавком 3, стискаючи пружину 31 і відкриваючи нагнітальний клапан 28 проходить в корпус 18 клапанної коробки, трубопровід 24, нагнітальний колектор 33, компенсатор 8, горизонтальний трубопровід, відкриває зворотний клапан 10 і через колектор 11 надходить в гідротурбіну 12, викликаючи обертання електрогенератора 13.

Відбувається перший робочий хід.

У цей час зворотний клапан 9 закритий, так як тиск води перед клапаном з боку поршневого насоса 5 буде нижче, ніж в колекторі 11.

Одночасно в нижній частині циліндра під дією розрядження стискається пружина 30 всмоктувального клапана 27, клапан відкривається і вода з моря через вертикальний трубопровід, що всмоктує колектор 32, трубопровід 23 і корпус 19 клапанної коробки надходить в циліндр 14.

Потім за рахунок сил зчеплення з рідиною обмежений по периметру рамою 4 поплавок 3 починає опускатися вертикально вниз в западину виникла стоячій хвилі і за допомогою штока 17 переміщує поршень 16 униз до упору потовщеною частини штока в кришку 15 циліндра.

У міру підвищення тиску в нижній частині циліндра 14 стискається пружина 31 нагнітального клапана 29, клапан відкривається і вода під тиском через корпус 19 клапанної коробки, трубопровід 25, напірний колектор 11 надходить в гідротурбіну 12, викликаючи обертання пов'язаного з нею електрогенератора 13.

Відбувається другий робочий хід.

У цей час зворотний клапан 9 і закритий, так як тиск води перед клапаном з боку поршневого насоса 5 буде нижче, ніж в колекторі 11.

Одночасно у верхній частині циліндра під дією розрядження стискається пружина 30 всмоктувального клапана 26, клапан відкривається і вода з моря через вертикальний трубопровід, що всмоктує колектор 32, трубопровід 22 і корпус 18 клапанної коробки надходить в циліндр 14.

Далі вищеописаний цикл повторюється безперервно.

При зміні розрахункової сили хвилювання в бік збільшення штоки гідроциліндрів 7 починають висуватися назовні, кут між рухомими трубопроводами компенсаторів 8 збільшується, рами 4 з поплавками 2, 3 відходять від стінки хвилерізу 1, кінетична енергія стоячій хвилі зменшується, тиск падає і навпаки.

В обох випадках відбувається регулювання і стабілізація навантаження.

Застосування симетричних поплавців, виконаних у вигляді закритої порожнистої ємності прямокутного перетину дозволяє підвищити ККД прибійній гідроелектростанції.

Кріплення вертикальних рам з поплавками безпосередньо на прибережному гідротехнічному спорудженні, виняток робочих площадок і містків дає можливість спростити конструкцію гідроелектростанції.

Установка рам на гідротехнічному спорудженні з можливістю переміщення в горизонтальній площині дозволяє розширити діапазон довжин використовуваних стоячих хвиль.

Виконання вертикальних рам рухливими за допомогою гідроциліндрів дає можливість здійснити регулювання і стабілізацію навантаження прибійній гідроелектростанції при зміні сили хвилювання.

ФОРМУЛА ВИНАХОДУ

Прибійна гідроелектростанція, яка встановлюється на прибережному гідротехнічному спорудженні, що містить гідротурбіну з електрогенератором і встановлений перед гідротехнічною спорудою з боку водоймища волнопріемний робочий орган з поршневими насосами, трубопроводами і зворотними клапанами, підключеними до гідротурбіни, при цьому волнопріемний робочий орган виконаний у вигляді поплавця, встановленого всередині вертикальної рами з можливістю переміщення, а поршневі насоси паралельно підключені до колектора через зворотні клапани, що відрізняється тим, що гідроелектростанція забезпечена щонайменше одним додатковим поплавком, встановленим всередині вертикальної рами з можливістю переміщення, а рами встановлені на гідротехнічному спорудженні з можливістю переміщення в горизонтальній площині.
