ВИНАХІД
Патент Російської Федерації RU2140012
ГІДРОЕЛЕКТРОСТАНЦІЯ "Волслі"
Ім'я винахідника: Соловйов Володимир Володимирович
Ім'я патентовласника: Соловйов Володимир Володимирович
Адреса для листування: 125015, Москва, Бутирська вул. 97, кв.140, Соловйову В.В.
Дата початку дії патенту: 1998.07.24
Гідроелектростанція призначена для перетворення в електроенергію кінетичної енергії потоків гірських і рівнинних річок, а й потоків хвиль, що рухаються до берегів водойм (озер, морів, океанів). Пристрій включає встановлений в потоці біля берега водозабірний короб з зменшуваним по потоку поперечним перерізом, з'єднаний з водоводом прямокутного поперечного перерізу, складеним з уніфікованих робочих елементів. У перекривається отвір в бічній стінці елементів входять робочі лопаті вертикально-осьових капсульних гідроагрегатів, розміщених в циліндричних корпусах з вирізом робочих камер, встановлених на рухомих платформах, що пересуваються по опорним майданчиків, прикріпленим до робочих елементів. Всі частини гідроелектростанції можуть бути розміщені на дні потоку нижче нижньої відмітки рівня льодоставу, що дає можливість експлуатувати її на замерзаючих потоках. Водозабірний короб може бути орієнтований назустріч потоку хвиль, що рухаються до берега, а водовід - уздовж риси берега, що дає можливість перетворювати енергію хвиль, що рухаються до берега водойми. Гідроелектростанція дозволяє підвищити потужність і надійність експлуатації.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі гідроенергетики і може бути використано для перетворення в електроенергію кінетичної енергії потоків гірських і рівнинних річок, а й потоків хвиль, що рухаються до берегів водойм (озер, морів, океанів).
Відома гідроелектростанція, що включає верхню звужується частина, встановлену в потоці біля берега, з'єднану з нижньою частиною, забезпеченою робочими камерами і гідроагрегатами. (Див. Заявку Франції N 2525694, F 03 B 13/18, 1983).
Недоліком цієї відомої гідроелектростанції є відносна складність конструкції при обмеженій ефективності та області застосування, викликаних недостатнім ступенем концентрації водопотоку в звужується частини.
Найбільш близькою по технічній сутності до пропонованого винаходу є гідроелектростанція, що включає встановлений в потоці біля берега водозабірний короб з донною, верхній і бічними стінками, з зменшуваним по потоку поперечним перерізом, з'єднаний з водоводами, складеними з робочих, поворотних і стикувальних елементів, з робочими камерами і поміщеними в них капсульними гідроагрегатами (див. патент Російської Федерації N 1652640 "Гідроелектростанція конструкції В. В. Соловйова", МКІ F 03 B 13/08, з дією від 12.02.1993 та пріоритетом від 15.02.1989).
Недоліками цієї відомої гідроелектростанції є: - відносна складність конструкції і експлуатації, викликана розміщенням капсульних гідроагрегатів безпосередньо в водоводах і необхідністю в силу цього мати в конструкції щонайменше два водоводу з тим, щоб у разі виходу з ладу одного з гідроагрегатів відключити весь водогін, в якому він знаходиться, без зупинки всієї гідроелектростанції, і провести демонтаж відключеного водоводу, витягти дефектний гідроагрегат і замінити його кондиційним; - Обмежена потужність, викликана використанням горизонтальних капсульних гідроагрегатів і відсутністю додаткової гідроенергії в водоводі; - Обмежена надійність, викликана відсутністю на водозабірної коробі пристроїв захисту від небезпечних рухомих з потоком предметів на вході потоку в водозабірний короб; - Обмежена область застосування, викликана неможливістю експлуатації на потоках з утворенням льодоставу, а й через непридатність для перетворення в електроенергію енергії потоку хвиль, що рухаються до берега водойми (озера, моря, океану).
Завданнями цього винаходу є спрощення конструкції, підвищення надійності експлуатації і розширення області застосування, підвищення потужності гідроелектростанції.
Завдання винаходу досягаються тим, що: - водозабірний короб забезпечений на вході потоку захисними решітками, орієнтованими під кутом до напрямку потоку, і з'єднаний з одним водоводом; - Водовід виконаний мають прямокутний поперечний переріз і донну, верхню і бічні стінки і включає перекривається елемент; - Кожен робочий елемент водоводу уніфікований і виконаний з прямокутним і профільними отворами в боковій стінці, з поперечним наскрізним пазом в донної стінці, з'єднаний з прикріпленою до донної стінці опорним майданчиком, на якій укріплена рухома платформа з виступом, що входять в поперечний наскрізний паз в донної стінці робочого елемента водоводу і на якій всередині робочого елемента водоводу укріплена напрямна стінка-заслінка прямокутного отвору в боковій стінці робочого елемента водоводу, укріплені два герметичних відсіку з встановленими в них електродвигунами і механізмами для переміщення і фіксації платформи, а й знімно, за допомогою замків, укріплена робоча камера з розміщеним в ній співвісно капсульної гідроагрегатом; - Робоча камера виконана вертикально-осьової з циліндричним корпусом, що має виріз, відповідний прямокутному отвору в боковій стінці робочого елемента водоводу; - Капсульний гідроагрегат виконаний вертикально-осьовим з укріпленими на капсулі робочими лопатями, орієнтованими вертикально і виступаючими з вирізу циліндричного корпусу робочої камери, і забезпечений пристроєм для автоматичного регулювання та стабілізації числа обертів капсули на заданому рівні, що включає: датчик числа обертів капсули, розміщений всередині капсули ; з'єднаний з ним електрокабелем серводвигун, розміщений в герметичному відсіку, укріпленому зовні на бічній стінці робочого елемента водоводу; з'єднані з серводвигуном дугові тяги, що проходять крізь профільні отвори в бічній стінці робочого елемента водоводу і з'єднані за допомогою ключового лопатою, шарнірно укріпленої між верхньою і донною стінками робочого елемента водоводу; - Перекривається елемент водоводу виконаний з прямокутним отвором в боковій стінці, перекривають шарнірно укріпленої в ньому заслінкою-затвором, з'єднаної дуговими тягами, що проходять крізь профільні отвори, виконані в протилежної бічної стінки елемента, в герметичний відсік, укріплений на зовнішній поверхні бічної стінки, і з'єднаними з розміщеними в ньому механізмом переміщення і фіксації заслінки-затвора і електродвигуном механізму;
при цьому:
- Гідроагрегати робочих елементів водоводу з'єднані паралельно з єдиним енергетичним кабелем, годує споживача, центр автоматичного управління гідроелектростанцією, а й електродвигуни механізмів переміщення і фіксації платформи і електродвигун механізму переміщення і фіксації заслінки-затвора перекривається елемента водоводу;
- Площину внутрішньої поверхні бічної стінки робочого елемента водоводу є дотичною до циліндричної поверхні капсули гідроагрегату;
- Стінка герметичного відсіку, укріпленого на боковій стінці робочого елемента водоводу, і стінка герметичного відсіку, укріпленого на платформі, перпендикулярні боковій стінці робочого елемента водоводу і контактують одна з одною, а аналогічна стінка другого герметичного відсіку, укріпленого на платформі, паралельна стінці першого відсіку і контактує зі стінкою-обмежувачем, укріпленої на боковій стінці робочого елемента водоводу і перпендикулярній їй;
- Криволінійні стінки герметичних відсіків, укріплених на платформі, конгруентно контактують з циліндричним корпусом робочої камери;
- Верхні поверхні виступу платформи і донної стінки робочого елемента водоводу знаходяться в одній площині;
- Вертикальна вісь обертання направляючої лопаті знаходиться в площині поверхні направляючої стінки-заслінки прямокутного отвору в боковій стінці робочого елемента водоводу.
З метою розширення сфери застосування гідроелектростанції і забезпечення можливості використання її на потоках з утворенням льодоставу, всі частини вищеописаної гідроелектростанції, встановлені в потоці, розміщені на дні потоку нижче нижньої відмітки рівня льодоставу.
З метою розширення сфери застосування гідроелектростанції і використання її для перетворення в електроенергію енергії потоку хвиль, що рухаються до берега водойми (озера, моря, океану), водозабірний короб орієнтований назустріч потоку хвиль, що рухаються до берега водойми, а водовід плавно повернуть щодо водозабірного короба і орієнтований уздовж риси берега водойми.
З метою збільшення потужності гідроелектростанції до водоводу по його довжині приєднані додаткові водоводи, з'єднані з додатковими водозабірних коробами.
 |
 |

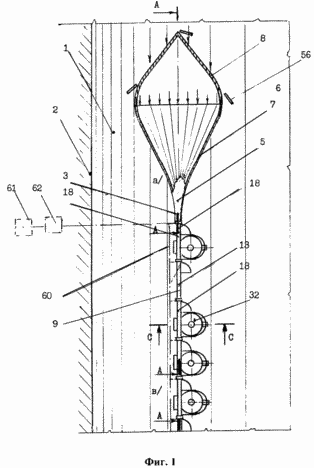

Фіг. 1 зображений загальний вид зверху пропонованої гідроелектростанції в варіанті використання на гірських і рівнинних потоках, в тому числі з утворенням льодоставу; на фіг. 2 - загальний вигляд пропонованої гідроелектростанції в варіанті використання біля берегів водойми для перетворення в електроенергію енергії потоку хвиль, що рухаються до берега водойми.
 |
 |

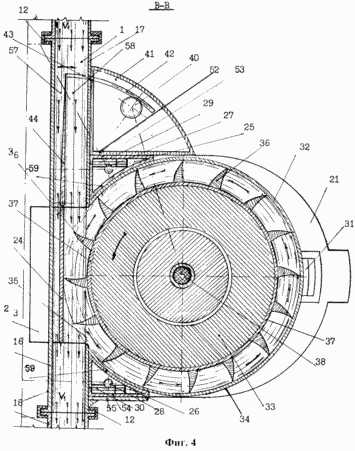

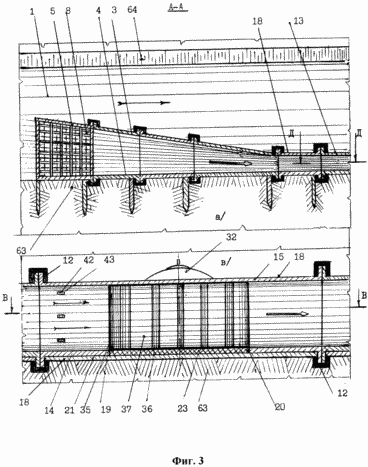

Фіг. 3 - перетин А-А пропонованої гідроелектростанції в варіанті використання на потоках з утворенням льодоставу: а) - фрагмент перетину водозабірного короба, в) - фрагмент перетину водоводу; на фіг.4 - перетин В-В виду робочого елемента водоводу на фрагменті в) перетину А-А фіг. 3.
 |
 |
 |

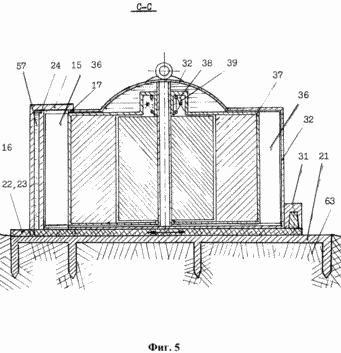

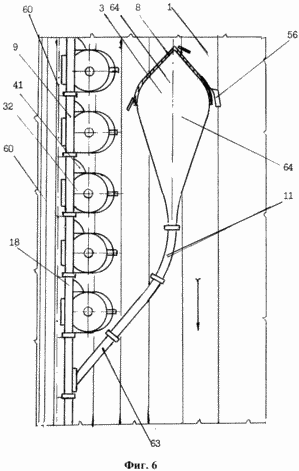

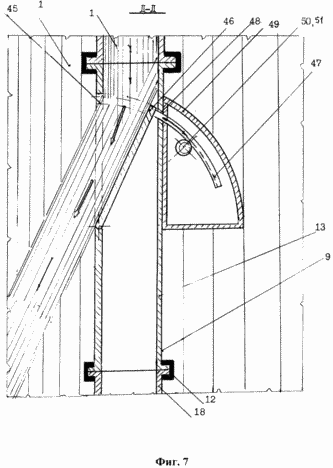

Фіг. 5 - поперечний переріз С-С виду робочого елемента водоводу на фіг. 1; на фіг. 6 - загальний вид зверху фрагмента запропонованої гідроелектростанції в варіанті використання з додатковими водоводами і водозабірних коробами; на фіг.7 - перетин Д-Д виду перекривається елемента водоводу на фіг. 3. Пропонована гідроелектростанція включає встановлений в потоці 1 біля берега 2 водозабірний короб 3 з донної 4, верхній 5 і бічними стінками 6 і 7, з поперечним перерізом, що зменшується по потоку 1, забезпечений на вході потоку 1 захисними решітками 8, встановленими під кутом до напрямку потоку 1, з'єднаний з водоводом 9, що складається з робочих елементів 18, поворотних елементів 10 і 11, стикувальних елементів 12, що перекривається елемента 13, що має прямокутний поперечний переріз і донну 14, верхню 15 і бічні стінки 16 і 17. Кожен робочий елемент 18 водоводу 9 виконаний уніфікованим, з прямокутним отвором 19 в бічній стінці 17, з поперечним наскрізним пазом 20 в донної стінці 14, з'єднаний з прикріпленою до донної стінці 14 опорним майданчиком 21, на якій укріплена рухома платформа 22 з виступом 23, що входять в поперечний наскрізний паз 20 в донної стінці 14 робочого елемента 18. |
На виступі 23 платформи 22 всередині робочого елемента 18 укріплена напрямна стінка-заслінка 24 прямокутного отвору 19 в бічній стінці 17, на решті поверхні платформи 22 укріплені два герметичних відсіку 25 і 26 з встановленими в них електродвигунами 27 і 28 і механізмами 29 і 30 для переміщення і фіксації платформи 22, а і знімно за допомогою замків 31 укріплена робоча камера 32 з розміщеним в ній співвісно капсульної гідроагрегатом 33. робоча камера 32 виконана вертикально-осьової з циліндричним корпусом 34, що має виріз 35, відповідний прямокутному отвору 19 в бічній стінці 17 робочого елемента 18 водоводу 9. Капсульний гідроагрегат 33 виконаний вертикально-осьовим з робочими лопатями 36 на капсулі 37, орієнтованими вертикально і виступаючими з вирізу 35 циліндричного корпусу 34 робочої камери 32, і забезпечений пристроєм 38 для автоматичного регулювання та стабілізації числа обертів капсули 27 на заданому рівні , що включає: - датчик 39 числа обертів капсули 37, розміщений всередині капсули 37, - з'єднаний з датчиком 39 електрокабелем серводвигун 40, розміщений в герметичному відсіку 41, укріпленому зовні на бічній стінці 17 робочого елемента 18 водоводу 9, - дугові тяги 42, з'єднані з серводвигуном 40, що проходять крізь профільні отвори 43 в бічній стінці 17 робочого елемента 18 водоводу 9 і з'єднані за допомогою ключового лопатою 44, шарнірно укріпленої між верхньою 15 і донної 14 стінками робочого елемента 18 водоводу 9 в площині стінки-заслінки 24 прямокутного отвору 19 в бічній стінці 17 робочого елемента 18 водоводу 9. перекриває елемент 13 водоводу 9 виконаний з прямокутним отвором 45 в бічній стінці 16, перекривають шарнірно укріплених в ньому заслінкою-затвором 46, з'єднаної з дуговими тягами 47, що проходять крізь профільні отвори 48 в протилежній боковій стінці 17 елемента 13 в герметичний відсік 49, укріплений на зовнішній поверхні бічної стінки 17, і з'єднаними з розміщеними в ньому механізмом 50 переміщення і фіксації заслінки-затвора 48 і електродвигуном 51 механізму 50. При цьому:
- Гідроагрегати 33 робочих елементів 18 водоводу 9 з'єднані паралельно з єдиним енергетичним кабелем 60, годує споживач 61, центр 62 автоматичного правління гідроелектростанцією, а й електродвигуни 27 і 28 механізмів 29 і 30 переміщення і фіксації платформи 22 і електродвигун 51 механізму 50 переміщення і фіксації заслінки -затвора 46 перекривається елемента 13 водоводу 9;
- Площину внутрішньої поверхні бічної стінки 17 робочого елемента 18 водоводу 9 є дотичною до циліндричної поверхні капсули 37 капсульного гідроагрегату 33;
- Стінка 52 герметичного відсіку, укріпленого на боковій стінці 17 робочого елемента 18 водоводу 9, і стінка 53 герметичного відсіку 25, укріпленого на платформі 22, виконані перпендикулярними до бічної стінки 17 робочого елемента 18 водоводу 9 і контактують одна з одною, а аналогічна стінка 54 другого герметичного відсіку 26, укріпленого на платформі 22, виконана паралельної першої стінці 52 і контактує зі стінкою-обмежувачем 55, укріпленої на боковій стінці 17 робочого елемента 18 водоводу 9 і перпендикулярній їй;
- Криволінійні стінки 59 герметичних відсіків 25 і 26, укріплених на платформі 22, конгруентно контактують з циліндричним корпусом 34 робочої камери 32;
- Верхні поверхні виступу 23 платформи 33 і донної стінки 14 робочого елемента 18 водоводу 9 знаходяться в одній площині;
- Вертикальна вісь обертання направляючої лопаті 44 знаходиться в площині поверхні направляючої стінки-заслінки 24 прямокутного отвору 19 в бічній стінці 17 робочого елемента 18 водоводу 9.
Пропонована гідроелектростанція діє таким чином. Частина потоку 1, контактуючи з захисними решітками 8 водозабірного короба 3, звільняється від небезпечних рухомих з потоком 1 предметів 56, які завдяки орієнтації захисних ґрат 8 під кутом до напрямку потоку 1 зносяться в вільну частину потоку 1, і проходить всередину водозабірного короба 3. Тут під впливом донної 4, верхній 5 і бічних стінок 6 і 7 завдяки зменшуваного по потоку поперечним перерізом водозабірного короба 3 ця частина потоку 1 відповідно до закону гідродинаміки прискорюється до робочої швидкості, з якою і входить в перший робочий елемент 18 водоводу 9, що має прямокутне поперечний переріз і донну 14, верхню і бічні стінки 16 і 17, які направляють цю частину потоку 1. Підійшовши до направляючої лопаті 44, ця частина потоку 1 ділиться на дві частини: вільну 57, що рухається безперешкодно між направляючою лопатою 44 і бічною стінкою 16 робочого елемента 18, і робочу 58, що рухається між направляючою лопатою 44 і бічною стінкою 17. Робоча частина 58 потоку 1 рухається далі між направляючою стінкою-заслінкою 24 і прямокутним отвором 19 в бічній стінці 17, з якого всередину робочого елемента 18 водоводу 9 входять робочі лопаті 36, укріплені на капсулі 37 вертикально-осьового капсульного гідроагрегату 33, встановленого в робочій камері 32, і впливає на робочі лопаті 36, розкручуючи капсулу 37. Пристрій 38 для автоматичного регулювання та стабілізації числа обертів капсули 37 на заданому рівні спрацьовує, датчик 39 впливає через електрокабель на серводвигун 40, розміщений в герметичному відсіку 41, серводвигун надає руху дугові тяги 42, а ті - направляючу лопать 44, повертаючи її на кут, необхідний для забезпечення заданого числа обертів капсули 37. Робоча частина 58 потоку 1, пройшовши зону впливу на робочі лопаті 36 капсули 37 капсульного гідроагрегату 33 і направляючої стінки-заслінки 24, знову зливається з вільною частиною 57 потоку 1 і рухається в суміжний з потоку 1 перекривається елемент 13 водоводу 9 і далі - в наступні робочі елементи 18 водоводу 9.
Електроенергія, вироблена капсульної гідроагрегатом 33 першого робочого елемента 18 водоводу 9, надходить з енергетичного кабелю 60 в центр 62 автоматичного управління гідроелектростанцією, на електродвигун 51 механізму 50 переміщення і фіксації заслінки-затвора 46 і на електродвигуни 27 і 28 механізмів 29 і 30 переміщення і фіксації платформи 22, після чого по керуючому сигналу з центру автоматичного управління гідроелектростанцією наводяться в дію електродвигуни 27 і 28 механізмів 29 і 30 переміщення платформи 22 другого по потоку робочого елемента 18 водоводу 9.
Платформа 22 з укріпленою на ній знімно, за допомогою замків 31, робочою камерою 32 і встановленим в її циліндричному корпусі 34 з вирізом 35 капсульної гідроагрегатом 33 переміщається по опорній майданчику 21, прикріпленою до донної стінці 14 робочого елемента 18. Встановлена на її виступі 23 спрямовуюча стінка-заслінка 24 виходить з прямокутного отвору 19 в бічній стінці 17 і рухається до свого робочого положення. Слідом за нею всередину робочого елемента 18 в робочу частину потоку 1 вдвигаются робочі лопаті 36, укріплені на капсулі 37 капсульного гідроагрегату 33 і робоча частина потоку 1, впливаючи на робочі лопаті 36, розкручує капсулу 37. Повторюється процес автоматичного регулювання та стабілізації числа обертів капсули 37 капсульного гідроагрегату 33 на заданому рівні, описаний в разі першого по потоку робочого елемента 18 водоводу 9. Робоча частина 58 потоку 1, злившись з вільною його частиною 57, із заданою швидкістю входить в наступний і всі наступні робочі елементи 18 водоводу 9, капсульні гідроагрегати 33 яких один за іншим послідовно, відповідно до вищеописаного принципом, приводяться в дію.
Виконання верхніх поверхонь виступу 23 платформи 22 і донної стінки 14 робочого елемента 18 водоводу 9 в одній горизонтальній площині, вертикальної осі направляючої лопаті 44 і поверхні направляючої стінки-заслінки 24 - в одній вертикальній площині, орієнтація внутрішньої поверхні бічної стінки 17 в площині, дотичній до циліндричної поверхні капсули 37 - сприяє зниженню втрат напору потоку 1 в водоводі 9 і підвищенню потужності гідроелектростанції.
Орієнтація стінок герметичних відсіків 25 і 26, укріплених на платформі 22, перпендикулярно бічній стінці 17 робочого елемента 18 і контактування їх зі стінкою герметичного відсіку 41, укріпленого зовні на бічній стінці 17 робочого елемента 9, і зі стінкою-обмежувачем 55, забезпечують безперешкодне переміщення і фіксацію платформи 22 і встановлених на ній частин при мінімальних втратах напору потоку 1 в водоводі 9.
У зв'язку з тим, що робочі елементи 18 водоводу виконані уніфікованими і витрата в них практично однаковий, капсульні гідроагрегати 33, встановлені в робочих камерах 32 цих робочих елементів, мають однакову потужність.
Для нарощування потужності гідроелектростанції в ході її експлуатації, до водоводу 1 приєднуються додаткові водоводи 63, з'єднані з додатковими водозабірних коробами 64, що, в свою чергу, дозволяє наростити додатково і довжину основного водогону 9 і збільшити сумарну потужність гідроелектростанції.
У разі необхідності ремонту або заміни робочої камери 32, капсульного гідроагрегату 33 чи інших вузлів і деталей, встановлених на платформі 22, за сигналом з центру 63 автоматичного управління гідроелектростанцією включаються електродвигуни 27 і 28 механізмів 29 і 30 переміщення і фіксації платформи 22, яка переміщається з робочого положення в вихідне.
При цьому виступ 23 платформи 22 переміщається в поперечному наскрізному пазу 20 в донної стінці 14 робочого елемента 18 водоводу 9, спрямовуюча стінка-заслінка 24, укріплена на ньому, перекриває прямокутний отвір 19 в бічній стінці 17, спрямовуюча лопать 44 орієнтується паралельно бічних стінок 15 і 17 робочого елемента 18 водоводу 9 і обидві частини 57 і 58 потоку 1 безперешкодно рухаються через цей відключений робочий елемент 18 в наступні робочі елементи.
Знімання робочої камери 32 з платформи 22 після відключення замків 21 Проведіть її по вертикалі. Установка робочої камери 32 на платформі 22, її переміщення і фіксація в робочому положенні і пуск в дію відключеного робочого елемента 18 здійснюється в зворотному порядку.
При цьому конгруентне контактування криволінійних стінок 59 герметичних відсіків 25 і 26, укріплених на платформі 22, з циліндричним корпусом 34 робочої камери 32 сприяє встановленню і точної фіксації робочої камери 32 на платформі 22 і забезпечує мінімальні втрати напору потоку 1.
У разі необхідності перекриття водоводу 9 і зупинки роботи гідроелектростанції, по керуючому сигналу з центру 62 автоматичного управління гідроелектростанцією наводиться в дію електродвигун 51 механізму 50 переміщення і фіксації заслінки-затвора 46 перекривається елемента 13 водоводу 9, заслінка-затвор 46 повертається на заданий кут і перекриває всі перетин водоводу 9, відкриваючи при цьому прямокутний отвір 45 в бічній стінці 16 елемента 13 і випускаючи потік 1 з водоводу.
У варіанті розміщення всіх частин, встановлених в потоці, на дні 63 потоку нижче нижньої відмітки рівня льодоставу 64, гідроелектростанція діє по вищеописаному принципом, що дозволяє широко використовувати її в сезонно замерзаючих потоках.
У варіанті використання для перетворення в електроенергію енергії потоку 1 хвиль, що рухаються до берега 2 водойми (озера, моря, океану), гідроелектростанція діє аналогічно вищеописаному принципом з тією відмінністю, що потік 1 хвиль, проходячи через захисні решітки 8 водозабірного короба 3, зазнає інтерференцію і прискорення всередині водозабірного короба 3, а потім плавно повертається всередині поворотних елементів 10 водоводу 9 і рухається далі по водоводу 9, орієнтованому уздовж риси берега.
Пропонована гідроелектростанція поряд з такими ознаками прототипу, як можливість використання частини русла потоку для використання його кінетичної енергії, забезпечення вільної міграції фауни і вільного судноплавства, незатопленним заплавних земель і т.п., має важливі переваги: спрощення конструкції за рахунок наявності лише одного водоводу, складеного з уніфікованих робочих елементів, висока надійність експлуатації за рахунок оснащення водозабірного короба захисними решітками та забезпечення можливості швидкої заміни дефектного вузла шляхом вилучення з водоводу частини робочої камери, перекриття отвору, знімання і заміни робочої камери без зупинки роботи гідроелектростанції, підвищення потужності за рахунок більш повного використання енергії потоку, за рахунок приєднання додаткових водоводів і водозабірних коробів, величезна область застосування за рахунок можливості використання на будь-якому рівнинному або гірському потоці - струмках, річках, гірських потоках і водоспадах, незалежно від їх величини, за рахунок можливості використання для перетворення в електроенергію кінетичної енергії потоку хвиль, що рухаються до берега водойми (озера, моря, океану).
ФОРМУЛА ВИНАХОДУ
1. Гідроелектростанція, що включає встановлений біля берега назустріч потоку водозабірний короб з донною, верхній і бічними стінками і зменшується по потоку поперечним перерізом, з'єднаний з водоводом, складеним з робочих, поворотних і стикувальних елементів, з робочими камерами і капсульними гідроагрегатами, що відрізняється тим, що водозабірний короб забезпечений на вході захисними решітками, орієнтованими під кутом до напрямку потоку, водовід виконаний з прямокутним поперечним перерізом, утвореним донної, верхній і бічними стінками, і забезпечений перекриваються, кожен робочий елемент водоводу виконаний уніфікованим, з прямокутним і профільованими отворами в боковій стінці , з поперечним наскрізним пазом в донної стінці і з'єднаний з прикріпленою до донної стінці опорним майданчиком, на якій закріплена рухома платформа з виступом, що входять в поперечний наскрізний паз в донної стінці робочого елемента, всередині якого на рухомій платформі встановлена напрямна стінка-заслінка для перекриття прямокутного отвори в його бічній стінці, а поза робочим елемента виконані утворені прямими і криволінійними стінками, закріпленими на платформі, два герметичних відсіку з встановленими в них двигунами і механізмами для переміщення і фіксації платформи, а й на платформі з можливістю знімання встановлена за допомогою замків робоча камера , утворена вертикально розташованим циліндричним корпусом з вирізом, відповідним прямокутному отвору в боковій стінці робочого елемента, при цьому капсульний гідроагрегат виконаний вертикально-осьовим і розміщений в робочій камері співвісно з віссю її циліндричного корпусу, робочі лопаті гідроагрегату закріплені на капсулі вертикально з можливістю виступанія з вирізу корпусу, а сам гідроагрегат забезпечений пристроєм для автоматичного регулювання та стабілізації числа обертів капсули на заданому рівні, що включає розміщений всередині капсули датчик числа обертів, з'єднаний за допомогою електрокабеля з серводвигуном, розміщеним в герметичному відсіку, утвореному прямими і криволінійної стінками, закріпленими зовні на бічній стінці робочого елемента, серводвигун, в свою чергу, з'єднаний з дуговими тягами, що проходять крізь профільні отвори бічної стінки робочого елемента і з'єднаними з вертикальною направляє лопатою, шарнірно закріпленої між верхньою і донною стінками робочого елемента, а згаданий перекривається елемент водоводу виконаний з прямокутним отвором в одній з бічних стінок і з профільними отворами в протилежної бічної стінки і забезпечений заслінкою-затвором водоводу, шарнірно закріпленої з можливістю перекриття його прямокутного отвору за допомогою з'єднаних з заслінкою-затвором дугових тяг, що проходять крізь його профільні отвори в герметичний відсік, виконаний із зовнішнього боку його бічної стінки , всередині якого розміщені з'єднані з тягами механізм переміщення і фіксації заслінки-затвора і електродвигун, при цьому гідроагрегати робочих елементів з'єднані паралельно з єдиним енергетичним кабелем, підключеним до споживача, центру автоматичного управління гідростанцією, а й до всіх згаданих електродвигунів механізмів переміщення і фіксації, причому площину внутрішньої поверхні бічної стінки робочого елемента водоводу розташована по дотичній до циліндричної поверхні капсули гідроагрегату, а прямі стінки герметичних відсіків, закріплені на платформі і на боковій стінці робочого елемента, розташовані перпендикулярно останньої з можливістю контакту між собою, аналогічна стінка другого герметичного відсіку, закріплена на платформі, розміщена паралельно відповідної стінці першого відсіку з можливістю контакту зі стінкою-обмежувачем, закріпленої на боковій стінці робочого елемента водоводу, а криволінійні стінки відсіків, закріплені на платформі, конгруентно контактують з циліндричним корпусом робочої камери, при цьому верхні поверхні виступу платформи і донної стінки робочого елемента розташовані в одній площині, а вертикальна вісь обертання направляючої лопаті розташована в площині стінки-заслінки.
2. Гідроелектростанція по п.1, що відрізняється тим, що вона розміщена на дні під нижньою оцінкою рівня льодоставу.
3. Гідроелектростанція по п.1, що відрізняється тим, що водозабірний короб орієнтований назустріч потоку хвиль, що рухаються до берега, а водовід плавно повернуть щодо короба за допомогою поворотних елементів і спрямований уздовж берегової лінії.
4. Гідроелектростанція по п. 1, або 2, або 3, яка відрізняється тим, що до водоводу по його довжині приєднані додаткові водоводи, з'єднані з додатковими водозабірних коробами.
