ВИНАХІД
Патент Російської Федерації RU2216644

гідротурбіни ВСТАНОВЛЕННЯ

Ім'я винахідника: Бритвин С.О .; Усачов І.М .; Галустов К.З .; Історик Б.Л .; Шполянський Ю.Б. .; Семенов І.В .; Кондрашов Ю.В .; Ткаченко А.П.
Ім'я патентовласника: Російське відкрите акціонерне товариство енергетики і електрифікації (РАО "ЄЕС Росії"); Відкрите акціонерне товариство "Науково-дослідний інститут енергетичних споруд"
Адреса для листування: 115201, Москва, Каширське ш., 22, корп.3, АТ ВНІІЕ, пат.- правової отд., Комн.702, пат.пов. М.Б.Щедріну
Дата початку дії патенту: 2001.12.27

Винахід призначений для використання в якості приливних електростанцій і низьконапірних річкових гідроелектростанцій. Пристрій містить, щонайменше, дві турбіни, горизонтально-соосно встановлені в водоводі, і один генератор. Турбіни виконані ортогональними поперечно-струминними, їх вали орієнтовані поперек водоводу установки, який розділений, щонайменше, одним бичком на турбінні водоводи, і з'єднані блоком кінематичної зв'язку, який розміщений в герметичній порожнині, утвореної в тілі бичка. Як блок кінематичного зв'язку використаний генератор, виконаний з наскрізним валом, що з'єднує вали турбін. Блок кінематичного зв'язку може бути виконаний у вигляді додатково введеного мультиплікатора з наскрізним тихохідним валом, що з'єднує вали турбін. Блок кінематичного зв'язку і може включати генератор, виконаний з наскрізним валом, і два додатково введених мультиплікатора, при цьому швидкохідні вали мультиплікаторів з'єднані валом генератора, а тихохідні - з валом відповідної турбіни. Установка може бути виконана у вигляді володіє власною плавучістю блок-модуля гідроенергетичного споруди. Технічний результат - підвищення ефективності використання енергії водного потоку.

ОПИС ВИНАХОДИ

Винахід відноситься до області гідроенергетичного будівництва і може бути використано при спорудженні приливних електростанцій (ПЕС) і низьконапірних річкових гідроелектростанцій (ГЕС).

Відомі гідротурбінні установки, що містять встановлену в водоводі ортогональну турбіну, вал якої розташований перпендикулярно поздовжньої осі водоводу і кінематично пов'язаний з валом генератора [1], [2].

Недолік установок [1] ​​і [2] - практична неможливість об'єднання декількох турбін в загальний гідроагрегат для роботи на один генератор, що пов'язано, зокрема, з вертикальним розташуванням вала турбіни.

Відома обрана в якості прототипу гідротурбіни установка, що містить, дві турбіни, горизонтально-соосно встановлені в водоводі, і один генератор [3].

У пристрої-прототипі співвісні вали турбін орієнтовані уздовж водоводу і пов'язані мультиплікатором, розміщеним в герметичній капсулі в центрі водоводу, з вертикальним валом генератора, встановленого поза водоводу.

Недолік прототипу - низька ефективність використання енергії водного потоку, що проходить через перетин водоводу. Це обумовлено тим, що в пристрої-прототипі турбіни (пропелерного типу) працюють по черзі в залежності від напрямку потоку, і тим, що капсула з мультиплікатором, розміщена в центрі робочого перетину водоводу, частково перекриває обертає турбіни робочий потік, який в пристрої-прототипі спрямований уздовж валів турбін.

Завдання винаходу - підвищення ефективності використання водного потоку, що проходить через робочий перетин водоводу.

Предметом винаходу є гідротурбіни установка, що містить, щонайменше, дві турбіни, горизонтально-соосно встановлені в водоводі, і один генератор, що відрізняється відповідно до винаходу тим, що турбіни виконані ортогональними поперечно-струминними, їх вали орієнтовані поперек водоводу установки, який розділений, по щонайменше, одним бичком на турбінні водоводи, і з'єднані блоком кінематичної зв'язку, який розміщений в герметичній порожнині, утвореної в тілі бичка.

Це дозволяє підвищити ефективність використання водного потоку, що проходить через робочий перетин водоводу, і відповідно підвищити енерговіддачу установки.

Винахід має наступні варіантні розвитку для окремих випадків його реалізації:

- В якості блоку кінематичного зв'язку може бути використаний генератор, виконаний з наскрізним валом, що з'єднує вали турбін;

- Блок кінематичного зв'язку може бути виконаний у вигляді додатково введеного мультиплікатора з наскрізним тихохідним валом, що з'єднує вали турбін;

- Блок кінематичного зв'язку може включати генератор, виконаний з наскрізним валом, і два додатково введених мультиплікатора, при цьому швидкохідні вали мультиплікаторів з'єднані валом генератора, а тихохідні - з валом відповідної турбіни.

Це дозволяє оптимізувати склад і компоновку електромеханічного обладнання установки.

Крім того, винахід має розвиток, що передбачає виконання установки у вигляді володіє власною плавучістю блок-модуля гідроенергетичного споруди.

Це дає можливість використовувати для зведення річковий ГЕС або ПЕС наплавний спосіб, що дозволяє виготовляти і налагоджувати великогабаритний блок-модуль гідроспоруди на заводі-виробнику, а потім доставляти його на плаву до місця будівництва гідроспоруди.

Подальший розвиток винаходу полягає в тому, що блок-модуль містить греблю або фрагмент греблі гідроенергетичного споруди у вигляді порожнього верхньої будови над водоводом установки.

Це спрощує будівництво гідростанції.

Верхня будова може бути виконано коротше водоводу установки в напрямку руху блок-модуля.

Це підвищує ледостойких гідроспоруди.

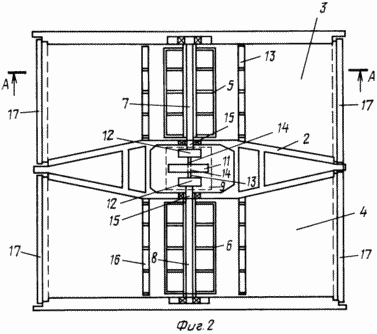

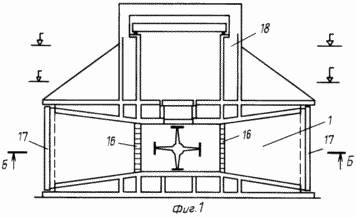

Креслення ілюструє приклад здійснення винаходу (з урахуванням його розвитку) в двухтурбінний установці з розміщенням в порожнині бичка генератора і двох мультиплікаторів. На фіг.1 показаний розріз А-А установки в площині, перпендикулярній осі турбін, на фіг.2 - її розріз Б-Б в плані на рівні осей турбін.

Установка (див. Фіг. 1 і 2) містить водовід 1 установки, розділений бичком 2 на два турбінних водоводу 3 і 4. У водоводах 3 і 4 розміщені ортогональні поперечно-струменеві турбіни 5 і 6. Вали 7 і 8 турбін 5 і 6 встановлені горизонтально і соосно поперек водоводу 1 (і водоводів 3 і 4). Розділовий бичок 2 виконаний порожнистим і розширеним в середній частині. Вали 7 і 8 турбін з'єднані блоком 9 кінематичного зв'язку, який розміщений в герметичній порожнині 10 бичка 2, обладнаної у вигляді машинного залу. В окремому випадку здійснення винаходу, представленому на кресленні, блок 9 містить генератор 11 і два мультиплікатора 12. Швидкохідні вали 13 двох мультиплікаторів 12 з'єднані наскрізним валом 14 генератора 11. Тихохідний вал 15 кожного мультиплікатора 12 з'єднаний з валом 7 або 8 відповідної турбіни.

Як мультиплікаторів 12 можуть бути використані відносно дешеві одноступінчасті горизонтальні циліндричні редуктори.

Винахід передбачає і можливість відмови від використання мультиплікаторів 12 шляхом прямого з'єднання валів 7 і 8 наскрізним горизонтальним валом генератора 11, який в цьому випадку повинен бути низькообертовий. Хоча діаметр генератора збільшується при цьому в кілька разів, він вільно розміщується в порожнині 10. Можлива і реалізація винаходи з розміщенням в порожнині бичка 2 тільки одного мультиплікатора, що з'єднує вали 7 і 8 своїм тихохідним наскрізним валом, і виносом генератора 11 (вал якого при цьому кінематично пов'язаний з швидкохідних валом мультиплексора), наприклад, в верхню частину установки.

Для управління турбінами 5 і 6 водоводи 3 і 4 можуть бути забезпечені робочими затворами 16.

На фіг. 2 показано виконання установки, коли з кожного боку бичка 2 встановлено по одній ортогональної турбіни. Можлива і реалізація винаходи у вигляді установки з декількома турбінними водоводами і турбінами з кожного боку бичка 2, з'єднаними в один гідроагрегат. При цьому установка може містити кілька блоків 9, кінематично з'єднують вали турбін і розміщених в герметичних порожнинах, утворених у відповідних бичків.

Установка використовується в складі пригреблева гідроелектростанції (приливної або річковий) і працює наступним чином.

Після відкриття затворів 16 турбіни 5 і 6 обертаються під дією напору води, що протікає по їх турбінним водоводах 3 і 4, який забезпечується різницею рівнів води між верхнім і нижнім бьефами (див. Фіг.1).

На річковий ГЕС більш високі рівні води з боку водосховища верхнього б'єфу і нижчі за греблею (в нижньому б'єфі). На ПЕС більш високі рівні спостерігаються то з одного, то з іншого боку водоводу 1, що пов'язано з природним чергуванням припливів і відливів. Ортогональні турбіни 5 і 6 можуть працювати в двосторонньому турбінному режимі, тобто при періодичній зміні напрямку течії води з турбінного водоводу. При цьому напрямок обертання турбін (а отже, і генератора 1) залишається незмінним.

Запропоноване технічне рішення дозволяє підвищити (по відношенню до прототипу) ефективність використання водного потоку, що проходить через робочий перетин водоводу. Запропоноване рішення допускає і додаткове підвищення енерговіддачі шляхом оптимізації геометрії проточних трактів турбін відповідно до [2].

Крім того, до переваг запропонованого рішення відноситься:

- Можливість компактно і зі зручностями для експлуатації розмістити гідроагрегат, який об'єднує в собі генератор (и) і кілька турбін;

- Можливість зменшити число гідроагрегатів на багатоагрегатного ПЕС або річкових ГЕС і тим самим знизити вартість електромеханічного обладнання електростанції;

- Можливість використовувати в многотурбінних агрегатах ортогональні турбіни - дешевші, ніж традиційні осьові (наприклад, пропелерного типу).

Установка може бути виконана у вигляді володіє власною плавучістю блок-модуля гідроенергетичного споруди.

У цьому випадку отвори турбінних водоводів 3 і 4 повинні бути забезпечені засобами для установки і зняття транспортних затворів 17, наприклад ботопортом (плаваючих затворів), а й засобами тимчасової герметизації.

Виконання запропонованої установки у вигляді володіє власною плавучістю блок-модуля дає можливість використовувати наплавний спосіб зведення гідроелектростанції, що включає промислове виготовлення і налагодження блок-модулів (з гідроагрегатами і всім електромеханічним обладнанням машинного залу) на заводі-виробнику і їх доставку на плаву до місця експлуатації.

Плавучий блок-модуль може містити греблю або фрагмент греблі гідроелектростанції (ПЕС або вій ГЕС) у вигляді порожнього верхньої будови 18 над водоводом 1.

Для підвищення ледостойких споруджуваного гідроспоруди ширина греблі (верхньої будови) може бути вкорочена по відношенню до довжини водоводу 1 і бичка 2 (див. Фіг.1).

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Авт. свид СРСР 1606731, МПК F 03 B 1/00, 1990 г.

2. Патент РФ 2044155, МПК F 03 B 1/00, 1995 г.

3. Авт. свид. СРСР 1280178, МПК F 03 B 13/10, 1986 р

ФОРМУЛА ВИНАХОДУ

1. гідротурбіни установка, що містить, щонайменше, дві турбіни, горизонтально-соосно встановлені в водоводі, і один генератор, що відрізняється тим, що турбіни виконані ортогональними поперечно-струминними, їх вали орієнтовані поперек водоводу установки, який розділений, щонайменше, одним бичком на турбінні водоводи, і з'єднані блоком кінематичної зв'язку, який розміщений в герметичній порожнині, утвореної в тілі бичка.

2. Установка за п. 1 відрізняється тим, що в якості блоку кінематичного зв'язку використаний генератор, виконаний з наскрізним валом, що з'єднує вали турбін.

3. Установка по п. 1 відрізняється тим, що блок кінематичного зв'язку виконаний у вигляді додатково введеного мультиплікатора з наскрізним тихохідним валом, що з'єднує вали турбін.

4. Установка за п. 1 відрізняється тим, що блок кінематичного зв'язку включає генератор, виконаний з наскрізним валом, і два додатково введених мультиплікатора, при цьому швидкохідні вали мультиплікаторів з'єднані валом генератора, а тихохідні - з валом відповідної турбіни.

5. Установка за п. 1 відрізняється тим, що вона виконана у вигляді володіє власною плавучістю блок-модуля гідроенергетичного споруди.

6. Установка за п. 5, що відрізняється тим, що блок-модуль містить греблю або фрагмент греблі гідроенергетичного споруди у вигляді порожнього верхньої будови над водоводом установки.

7. Установка за п. 6, яка відрізняється тим, що верхня будова коротше водоводу установки.
