ВИНАХІД
Патент Російської Федерації RU2039153
ПРИСТРІЙ В.Г.ВОХМЯНІНА ДЛЯ ПОДАЧІ ВОДИ НА гідротурбін
Ім'я винахідника: Вохмянин Владислав Григорович
Ім'я патентовласника: Вохмянин Владислав Григорович
Адреса для листування:
Дата початку дії патенту: 1991.09.30
Використання: в гідротехнічному будівництві, зокрема в пристроях для подачі води на гідротурбіну. Суть винаходу: в пристрої передбачено надходження води по закритому водоводу 3 в вертикально встановлений Г-подібне коліно 4 і обертання розміщеної у вихідний частини коліна 4 гідротурбіни 6. У місці з'єднання закритого водоводу 3 з коліном 4 розташований водовипускні патрубок 2 з затвором 7, що дозволяє регулювати потужність гідротурбіни 6 і проводити очищення закритого водоводу 3.
ОПИС ВИНАХОДИ
Винахід відноситься до будівництва гідротехнічних споруд, що служать для перетворення енергії потоку води в інші види енергії.
Відомі технічні рішення для подачі води на гідротурбіну, недоліком яких є:
- складність і висока трудомісткість спорудження;
- порушення екології, клімату;
- втрата орних земель, лісових угідь і пасовищ в результаті затоплення великих за площею території;
- неможливість підняття риби для нересту вгору за течією, що виключає її нормальний розвиток веде до загибелі безлічі риб;
- утруднено судноплавство, для проходження суден необхідно спорудження шлюзів, прохід по шлюзах тривалий за часом;
- руйнування гребель, наприклад в результаті землетрусу, веде до стихійних лих;
- підвищення рівня грунтових вод.
Найбільш близьким за технічною сутністю до пропонованого є пристрій для подачі води на гідротурбіну, виконане у вигляді закритого водоводу, покладеного в природне русло водотоку.
Недоліком цього пристрою є складність монтажу і демонтажу гідроагрегату, а й складність його обслуговування, крім цього в пристрої не забезпечується регулювання потоку води, що проходить через гідротурбіну без зміни рівня води в річці.
Метою даного винаходу є спрощення монтажу і демонтажу гідроагрегату, а й його обслуговування з одночасним забезпеченням регулювання потоку води, що проходить через гідротурбіну без зміни рівня води в річці.
Поставлена мета досягається тим, що в пристрої для подачі води на гідротурбіну, виконаному у вигляді закритого водоводу, покладеного в природне русло водотоку, водовід забезпечений
-образним коліном і водовипускні патрубком, причому -образні коліно встановлено вертикально і з'єднане своєї початкової частиною з кінцем закритого водоводу, а водовипускні патрубок розташований в місці з'єднання закритого водоводу з коліном, при цьому гідротурбіна розміщена в вихідний частини -образного коліна, розташованої над водною поверхнею, при цьому пристрій може бути забезпечене регулюючим затвором, встановленим в водовипускні патрубку.

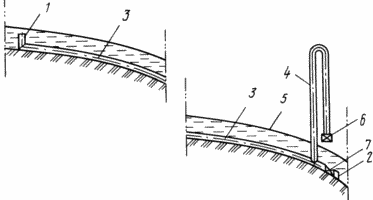

На кресленні схематично представлено пропонований пристрій для подачі води на гідротурбіну.
 |
Пристрій містить водозабірний патрубок 1, встановлений в руслі річки, водовипускні патрубок 2, встановлений щодо водозабірного патрубка 1 нижче за течією річки. Патрубки 1 та 2 з'єднані між собою закритим водоводом 3, наприклад трубою, прокладеної по природному руслу річки. Відвід 3 забезпечений |
Висота -образного коліна 4 повинна бути такою, щоб забезпечувався перетікання води з нього з водозабірного патрубка 1. Конструктивні елементи жорсткого кріплення -образного коліна 4 (не показані).
Водозабірний патрубок 1 може бути виконаний, з метою збільшення напору в закритому водоводі 3, у вигляді дифузора, що розширюється частиною спрямованої назустріч потоку (не показаний).
При проходженні потоку води по закритому водоводу 3 в гідроагрегат 6 створюється тиск, обумовлений різницею висот розташування водозабірного 1 і водовипускної 2 патрубків, що забезпечує нормальний режим роботи гідроагрегату 6.
Для виключення рибозабора в водозабірний патрубок 1 можуть бути використані різні засоби (не показані). У найпростішому випадку це може бути сітка, встановлена в водозабірної патрубку 1.
Площа поперечного перерізу закритого водоводу 3 може становити до 15-20% площі поперечного перерізу русла річки, так як в цьому випадку істотно не погіршуються умови для судноплавства і риборозведення. Крім цього діаметр водоводу 3 визначається потужністю і типом використовуваного гідроагрегату 6.
Затвор 7 дозволяє регулювати потужність гідроагрегату, а й проводити очищення водоводу 3.
Простота монтажу і демонтажу, а й обслуговування гідроагрегата, можливість регулювання потоку води, що проходить через гідротурбіну, є гідністю і перевагою пропонованого технічного рішення в порівнянні з прототипом.
ФОРМУЛА ВИНАХОДУ
1. ПРИСТРІЙ В Г ВОХМЯНІН ДЛЯ ПОДАЧІ ВОДИ НА гідротурбін, виконане у вигляді закритого водоводу, покладеного в природне русло водотоку, що відрізняється тим, що водовід забезпечений -образним коліном і водовипускні патрубком, причому i -образні коліно встановлено вертикально і з'єднане своєї початкової частиною з кінцем закритого водоводу, а водовипускні патрубок розташований в місці з'єднання закритого водоводу з коліном, при цьому гідротурбіна розміщена в вихідний частини i -образного коліна, розташованої над водною поверхнею.
2. Пристрій за п.1, що відрізняється тим, що воно забезпечене регулюючим затвором, встановленим в водовипускні патрубку.
Версія для друку
Дата публікації 12.01.2007гг
