ВИНАХІД
Патент Російської Федерації RU2157870

ГІДРОЕЛЕКТРОСТАНЦІЯ

ГІДРОЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Дьяконов Юрій Дмитрович
Ім'я патентовласника: Дьяконов Юрій Дмитрович
Адреса для листування: 156000, г.Кострома, вул.Комсомольська 44, кв.12, Дьяконова Ю.Д.
Дата початку дії патенту: 1996.03.05

Винахід відноситься до гідроенергетичного будівництва і призначене для вироблення електроенергії за допомогою течії річки. На дні річки покладений закритий обвідний канал, повідомлений напірним отвором з річкою. Канал з'єднаний з вертикальним напірним резервуаром, у верхній частині якого виконано напірне отвір, розташоване нижче рівня верхнього кінця закритого обвідного каналу. З напірного отвори резервуара вода по водоводу надходить на лопаті турбіни і потім по відсмоктує трубі скидається в річку. Винахід розширює арсенал технічних засобів, призначених для вироблення електроенергії.

ОПИС ВИНАХОДИ

Винахід відноситься до будівництва гідроелектростанцій і призначене для вироблення електроенергії за допомогою течії річки.

Відома низьконапірна гідроелектростанція, яка містить збірну греблю з зануреними гідровузлами, зібраними з окремих блоків з використанням простору над турбінами як відвідав з бичків, перекритих верхньої і нижньої плитами / см. а.с. СРСР N 135028, 1959 /.

Найбільш близькою до винаходу є гідроелектростанція в якій роль греблі грає берег річки, паралельно русла якої виконано закритий обвідний канал, повідомлений з річкою похилими поперечними трубами, вода з яких потрапляє на турбіни / см. Журнал "Техника молодежи" N 8, стор.6, за 1995 рік /.

Однак ці гідроелектростанції мають недоліки, до яких відносяться необхідність перегороджування річки греблею і мала потужність, обумовлена ​​течією річки.

Мета винаходу - спрощення конструкції, збільшення потужності.

Ця мета досягається тим, що закритий обвідний канал укладається на дно річки, верхня частина якого служить для забору води, а нижня частина з'єднана з напірним резервуаром, виконаним у вигляді вертикальної ємності з отвором, розташованим нижче рівня верхньої частини каналу, причому отвір з'єднане водоводом з турбіною.

ГІДРОЕЛЕКТРОСТАНЦІЯ

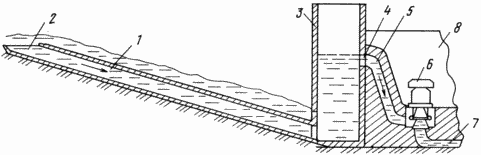

Гідроелектростанція показана на кресленні і включає: закритий обвідний канал 1 з вхідним отвором 2, напірний резервуар 3, напірне отвір 4, водовід 5, турбіну 6, відсмоктувальну трубу 7, машинне відділення 8.

Працює гідроелектростанція наступним чином. Вода через вхідний отвір 2 закритого обвідного каналу 1 наповнює напірний резервуар 3, потім через напірне отвір 4 по водоводу 5 потрапляє на лопаті турбіни 6 і по відсмоктує трубі 7 скидається в річку.

Запропонована електростанція спрощує конструкцію, збільшує потужність, покращує екологію.

ФОРМУЛА ВИНАХОДУ

Гідроелектростанція, що включає закритий обвідний канал, повідомлений з річкою напірним отвором, і турбіну, яка відрізняється тим, що закритий обвідний канал повідомлений з нижньою частиною вертикального напірного резервуара, причому у верхній частині резервуара виконано напірне отвір над водоводом до турбіни, розташоване нижче рівня верхнього кінця закритого обвідного каналу.

Версія для друку
Дата публікації 12.01.2007гг
