ВИНАХІД
Патент Російської Федерації RU2049924
Плавучий пристрій ДЛЯ ГЕНЕРУВАННЯ ЕЛЕКТРОЕНЕРГІЇ ЗА РАХУНОК ВИКОРИСТАННЯ кінетичної ЕНЕРГІЇ ВОДИ
Ім'я винахідника: Рижухін Геннадій Степанович
Ім'я патентовласника: Рижухін Геннадій Степанович
Адреса для листування:
Дата початку дії патенту: 1992.04.01
Використання: для побутових і виробничих потреб. Суть винаходу: всередині корпусу плавзасоби в поздовжньому напрямку виконано наскрізний водопровідний канал з вхідним конфузорно водозабірником. Лопатеві колеса з криволінійними лопатями закріплені на валах, встановлених послідовно поперек каналу і кінематично пов'язаних з електрогенератором. Під каналом виконані Водозаборник для коліс. Вхідний заборник виконаний з верхнім похилим растекателем, утвореним корпусом плавзасоби. Водозаборник встановлені через одне робоче колесо.
ОПИС ВИНАХОДИ
Винахід відноситься до отримання електричної енергії і може бути використано для отримання електричної енергії для побутових і виробничих потреб.
Відомі пристрої для отримання електроенергії з енергії річкового потоку, недоліком яких є те, що від них можна отримати порівняно невелику кількість електроенергії, тому що вони малоефективні.
Мета винаходу підвищення ефективності плавучого пристрою, зниження вартості отримання електроенергії, поліпшення експлуатаційних якостей пристрою.
Винахід за рахунок використання кінетичної енергії води дозволяє підвищити ефективність установки з виробленням нею більшої кількості електроенергії, при цьому вартість отримання електроенергії знизиться, а експлуатаційні якості покращаться, так як від тих же робочих коліс буде отримано більшу кількість електроенергії за рахунок використання кінетичної енергії більшого потоку води і розміщення на одному плавзасобі в кожному водопроводящем каналі більшої кількості робочих коліс. Плавучий пристрій для генерування електроенергії за рахунок використання кінетичної енергії води дозволяє створити плаваючі високоефективні гідроелектричним станції, здатні працювати в різних кліматичних зонах, здатні замінити сучасні греблі гідроелектричним, теплові та атомні електростанції, отримувати електричну енергію екологічно чистим шляхом, знизити при тій же потужності станцій вартість будівництва і терміни будівництва в порівнянні з існуючими гідроелектричних гребель, тепловими та атомними електростанціями в кілька разів, позбутися від теплових, атомних електростанцій і від катастроф при аваріях на них, знищити греблі гідроелектростанції і повернути, затоплені нині ними земельні площі, зберегти середовище проживання і оздоровити екологічну обстановку на планеті.
Поставлена мета досягається шляхом поліпшення технічних можливостей плавучого пристрою за рахунок установки додаткових водозабірників перед робітниками колесами, розташованих під днищем корпусу плавзасоби, під водопроводящими каналами, через одне робоче колесо.
Для досягнення максимального позитивного ефекту від плавучого пристрою, здешевлення вартості будівництва і поліпшення експлуатаційних якостей пристрої робочі колеса розташовані часто, близько один до одного, тому розташування додаткових водозабірників через одне робоче колесо необхідно для того, щоб потік води в руслі річки під днищем судна після падіння швидкості його на кожному попередньому додатковому водозабірником встиг набрати перед кожним наступним додатковим водозабірником на вході в нього швидкість течії, рівну швидкості води в основному руслі річки, так як швидкість потоку води на кожному попередньому в ряду додатковому водозабірником буде знижуватися через відхід частини води в додатковий Водозаборник і через завихрень водяного потоку позаду додаткового Водозаборник, виступаючого в русло річки під великим кутом і є перешкодою для потоку води в руслі річки. У разі встановлення додаткових водозабірників перед кожним робочим колесом ефект від використання додаткових водозабірників може бути негативним, так як потік води в руслі річки перед кожним наступним в ряді додатковим водозабірником буде не встигати набрати необхідну швидкість течії, рівну швидкості течії в основному руслі річки, так як для цього необхідна певна відстань, яке виходить тільки в разі установки додаткових водозабірників через одне робоче колесо.

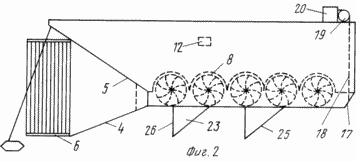

Фіг. 1 і 2 показано пропоноване плавучий пристрій.
 |
 |
 |
Фіг.3 і 4 одне з робочих коліс.
Пристрій містить корпус 1, в передній частині якого знаходиться Водозаборник 2, що складається з двох бічних растекателей 3, нижнього 4 і верхнього растекателя 5, яким служить корпус 1 з встановленої вперед нього захисною сіткою 6. Усередині корпусу 1 знаходяться водопровідні канали 7, в яких розташовані робочі колеса 8, передають обертання через шестерні привідні пристрої 9 на генератори 10, що видають електроенергію через кабель 11 в енергошкаф 12, від якого електроенергія з підводного електрокабелю 13 надходить на берег до споживача електроенергії. Корпус плавзасоби 1 пов'язаний з грунтом 14 за допомогою двох якорів 15 і гнучкого зв'язку 16. У задній частині корпусу плавзасоби 1 внизу встановлена кришка 17, що служить для закриття водопровідних каналів 7, підйом якої здійснюється через трос 18 і блок 19 лебідкою 20, встановленої зверху корпусу 1 . при підйомі кришки 17 вона повністю перекриває надходження водяного потоку в водопровідні канали 7 при транспортуванні плавзасоби до місця установки задом наперед. Спереду водопровідних каналів 7 розташовані на міжканального перегородках 21 передні додаткові растекателі 22. Знизу під днищем корпусу плавзасоби 1, під водопроводящими каналами 7, розташовані нижні додаткові водозабірні пристрої 23 перед робітниками колесами 8, встановлені через одне робоче колесо, кожен з яких складається з двох бічних растекателей 24, нижнього растекателя 25 і захисної сітки 26, встановленої спереду Водозаборник 23. Верхнім растекателем нижнього додаткового Водозаборник 23 служить днище корпусу плавзасоби 1, в якому в задній частині водозабірників 23, перед робітниками колесами 8, розташовані отвори 27 для подачі водного потоку від водозабірників 23 на робочі колеса 8. на фіг.3 і 4 зображено одне з робочих коліс 8, встановлених у всіх трьох водопровідних каналах 7, де 28 осьової вал робочого колеса 8, на якому по обидва кінців встановлені бічні диски 29, в яких кріпляться встановлені між ними увігнуті робочі лопатки 30. Транспортування плавзасоби 1 до місця установки проводиться задом наперед при закритих кришкою 17, водопровідних каналах 7, що виключає обертання робочих коліс 8 під час буксирування плавучого пристрою для генеpіpованія електроенергії за рахунок використання кінетичної енергії води.
РОБОТА плавучий пристрій РЕАЛІЗУЄТЬСЯ наступним чином
Плавзасіб 1 встановлюється на якорях 15 на будь-якій річці поблизу споживача електричної енергії, відкривається кришка 17, що закриває водопровідні канали 7. Потік води 31 потрапляє в Водозаборник 2 і 23 і, збільшуючи швидкість за рахунок зменшення площі поперечного перерізу в місцях переходу водозабірників 2 і 23 в водопровідні канали, надходить в водопровідні канали 7. Потік води 31, що надходить в Водозаборник 23, потрапляє в водопровідні канали 7 через отвори 27 в корпусі плавзасобу, де змішується з потоком води, що йде по каналу 7 через передній Водозаборник 2 і, вступаючи на робочі колеса 8, приводить їх в обертання, сприяючи їх більш швидкому обертанню, ніж привід робочих коліс 8 в обертання від тільки одного потоку води, що йде через передній Водозаборник 2. Робочі колеса 8 передають обертання на генератори електроенергії 10 через шестерні привідні пристрої 9. Генератори 10 видають електричну енергію та по кабелях 11 передають її в силовий енергошкаф 12, звідки електроенергія з підводного електрокабелю 13 передається на берег до споживача електроенергії.
Додаткові водозабірні пристрої 23 служать для підвищення ефективності роботи робочих коліс 8 з метою отримання більшої кількості електроенергії. Разом з тим додаткові Водозаборник 23 дозволяють збільшити довжину водопроводящего каналу 7 і кількість робочих коліс 8, розташованих на цій довжині, чим досягається підвищення ефективності роботи плавучого пристрою, а отже, зниження вартості отримання електроенергії і її здешевлення відповідно.
Плавучий пристрій для генерування електроенергії за рахунок використання кінематичної енергії води може бути встановлено на будь-яких річках в будь-якому місці, на морях з використанням течій припливів і відливів, в океані на течіях. Можливо переміщення плавучого пристрою з установкою поблизу об'єктів споживання електричної енергії.
ФОРМУЛА ВИНАХОДУ
Плавучий пристрій ДЛЯ ГЕНЕРУВАННЯ ЕЛЕКТРОЕНЕРГІЇ ЗА РАХУНОК ВИКОРИСТАННЯ кінетичної ЕНЕРГІЇ ВОДИ, що містить корпус плавзасоби, всередині якого в поздовжньому напрямку виконано наскрізний водопровідний канал з вхідним конфузорно водозабірником, лопатеві колеса з криволінійними лопатями, закріплені на валах, встановлених послідовно поперек каналу з кінематично пов'язаних з електрогенератором, при цьому під водопровідних каналів виконані додаткові Водозаборник для коліс, що відрізняється тим, що вхідний Водозаборник виконаний з верхнім похилим растекателем, утвореним корпусом плавзасоби, а додаткові Водозаборник встановлені через одне робоче колесо.
