ВИНАХІД
Патент Російської Федерації RU2016220
ГІДРОЕНЕРГОАГРЕГАТ
Ім'я винахідника: Бояршинов Віктор Олександрович
Ім'я патентовласника: Бояршинов Віктор Олександрович
Адреса для листування:
Дата початку дії патенту: 1991.06.26
Використання: в гідроенергетиці. Суть винаходу: на валу встановлено робоче колесо з лопатями і механізмом їх повороту. Механізм виконаний у вигляді системи рухомих і нерухомих щодо своїх осей шестерень з зубчастим ставленням 2/1. Рухливі щодо своїх осей шестерні встановлені на осях лопатей, нерухомі - на осі колеса. Рухливі шестерні з'єднані між собою по периметру, а з нерухомими - по радіусу за допомогою ланцюгових передач.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі гідроенергетики.
Відомий гідрогенератор, що містить генератор, встановлений на валу ротор з лопатями і механізмом їх повороту, виконаним у вигляді системи рухомих і нерухомих щодо своїх осей шестерень, причому рухливі щодо своїх осей шестерні встановлені на осях лопатей, а нерухомі - на осі колеса і рухливі і нерухомі шестерні мають передавальне відношення 2/1.
Недоліком даного вироби є складність конструкції приводу повороту лопатей колеса.
Технічний результат - спрощення конструкції агрегату.
Зазначений технічний результат досягається тим, що механізм повороту лопатей виконаний за допомогою ланцюгової передачі із зірочками, встановлених на осях лопатей і нерухомими зірочками, розміщеними на валу колеса з зубчастим ставленням 2/1. При цьому рухомі і нерухомі зірочки з'єднані між собою одночасно по радіусу і периметру колеса за допомогою ланцюгової передачі.
Порівняльний аналіз з прототипом показує, що запропоноване пристрій відрізняється від прототипу механізмом повороту лопатей. Таким чином, заявлене пристрій відповідає критерію винаходу "новизна".
При вивченні інших відомих технічних рішень в даній області техніки, ознаки, що відрізняють заявлений винахід, від прототипу, що не були виявлені і тому вони забезпечують заявленому технічному рішенню відповідність "істотні відмінності".
 |
 |

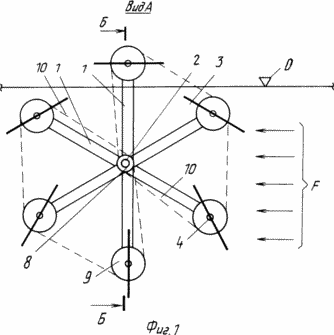

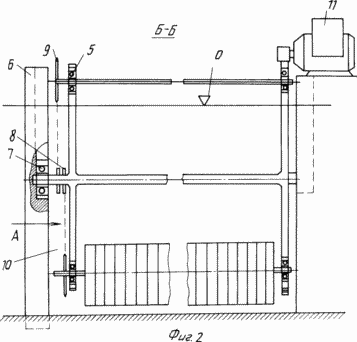

На фіг.1 показаний бічний вид апарату; а на фіг.2 - розріз Б-Б на фіг. 1.
Гідроагрегат містить водяне колесо 1 з нерухомою віссю 2, поворотними лопатями 3, повертаються щодо своїх осей 4 в підшипникових вузлах 5. Колесо кріпиться на опорах 6 в підшипникових вузлах 7, на обоймі яких кріпляться дві нерухомі зірочки 8. На осях 4 лопатей 3 кріпляться рухливі зірочки 9 з кількістю зачіпляються зубів в два рази більше, ніж у нерухомих зірочок 8. зірочки 8 і 9 з'єднані між собою ланцюгової передачею 10.
Дія агрегату засноване на перетворенні енергії водного потоку в електричну наступним чином: ефективність дії колеса відбувається на принципі установки кожної лопаті в положення, при якому колесо отримує максимальний обертовий момент в кожен момент часу. Це можливо за допомогою механізму повороту лопатей, який діє в такий спосіб: під дією водного потоку F на лопаті 3 колесо 1 повертається навколо своєї осі 2 і нерухомих зірочок 8. За допомогою ланцюгової передачі 10 зірочки 9 і пов'язані з ними лопаті 3 обертаються навколо своїх осей 4. При одному обороті колеса 1 (360 о) лопаті 3 згідно з передавальним відношенням 1/2 між зірочками 8 і 9 повертається на 1/2 обороту (180 о), т. е. в кожен момент часу лопаті в точках, зазначених на ескізі, по периметру колеса займають строго певне положення з метою отримання від кожної лопаті максимального крутного моменту для передачі його генератору 11.
У порівнянні з прототипом запропонований гідроенергоагрегат має перевагу в тому, що передача моменту обертання на рухливі зірочки здійснюється безпосередньо від нерухомих зірочок, минаючи проміжні ланки.
ФОРМУЛА ВИНАХОДУ
ГІДРОЕНЕРГОАГРЕГАТ, що містить генератор, встановлений на валу ротор з лопатями і механізмом їх повороту, виконаним у вигляді системи рухомих і нерухомих щодо своїх осей шестерень з зубчастим ставленням 2/1, причому рухливі щодо своїх осей шестерні встановлені на осях лопатей, а нерухомі - на осі колеса, що відрізняється тим, що рухливі шестерні з'єднані між собою по периметру, а з нерухомими - по радіусу за допомогою ланцюгових передач.
Версія для друку
Дата публікації 12.01.2007гг
