ВИНАХІД
Патент Російської Федерації RU2020260
РІЧКОВА БЕРЕГОВА ГІДРОЕЛЕКТРОСТАНЦІЯ
Ім'я винахідника: Керов Володимир Георгійович
Ім'я патентовласника: Керов Володимир Георгійович
Адреса для листування:
Дата початку дії патенту: 1991.03.04
Суть винаходу: корпус виконаний у вигляді бетонованого берега. У корпусі наполовину розміщена лопатева турбіна, розташована на осі, встановленої в бетонній основі корпусу. Корпус забезпечений направляючими, розміщеними за колесом нижче за течією річки, і перегородкою з поплавками. Перегородка встановлена з можливістю переміщення по напрямних. Вісь турбіни розташована вертикально. Муфта і генератор розміщені над рівнем річки. Ширина лопастей турбіни виконана більше різниці максимального і мінімального рівнів річки.
ОПИС ВИНАХОДИ
Винахід відноситься до розділу "Н" - електрику, зокрема до підрозділу "Виробництво, перетворення і розподіл електричної енергії".
Прототипом винаходу є гідроелектростанція за патентом Німеччини N 524883, кл. F 03 B 9/10, 1927.
Недоліками цієї конструкції є її установка на дні річки, де швидкість значно менше, ніж в поверхневих шарах, розміщення муфт і генераторів в герметично закритих корпусах, що знижує її ККД і зручність обслуговування. Корпус виготовлений з металу, що збільшує її металоємність.
Метою винаходу є підвищення ККД зручності обслуговування, спрощення конструкції і зниження металоємності.
Це досягається установкою гідроелектростанції на березі, розміщенням муфт і генераторів на відкритому повітрі, а й відповідної шириною лопатей турбіни.

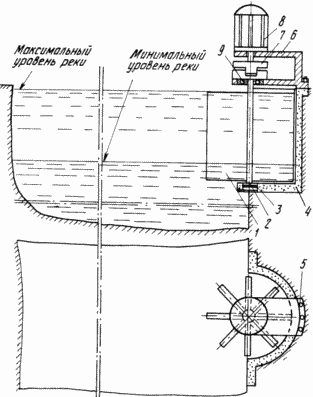

На кресленні зображена схема річковий берегової гідроелектростанції.
 |
Гідроелектростанція в статичному стані складається з лопатей 1, жорстко пов'язаних з віссю 2. Вісь 2 встановлюється на опорному підшипнику 3, розміщеному в бетонному корпусі 4, встановленому на березі річки. На бетонному корпусі 4 закріплюється на анкерних болтах 5 металевий кронштейн 6, на якому встановлені муфта 7, генератор 8 і підшипник 9 осі 2. Ширина лопаті 1 конструктивно визначається сумою різниці максимального і мінімального рівнів річки в даному місці і величиною ширини частини лопаті 1, яка забезпечує стійке обертання турбіни при мінімальному рівні водної поверхні. Від довжини лопатей 1 залежить потужність гідроелектростанції. Перевагами пропонованої гідроелектростанції є зручність обслуговування через установки на березі, її підвищений в порівнянні з прототипом ККД через розміщення муфти і генератора на відкритому повітрі і відсутності їх герметизації, через розміщення лопатей в верхніх шарах течії річки, через застосування певного співвідношення в ширині лопаті, простота виготовлення конструкції і зменшення її металоємності. |
ПРАЦЮЄ ГІДРОЕЛЕКТРОСТАНЦІЯ наступним чином
Течією річки обертаються лопаті 1, обертання через вісь 2 передається на муфту 7 і генератор 8, - виробляється електричний струм.
ФОРМУЛА ВИНАХОДУ
РІЧКОВА БЕРЕГОВА ГІДРОЕЛЕКТРОСТАНЦІЯ, що містить корпус, виконаний у вигляді бетонованого берега, наполовину розміщену в корпусі лопатеву турбіну, розташовану на осі, встановленої в бетонній основі корпусу, муфту і генератор, що відрізняється тим, що корпус забезпечений направляючими, розміщеними за колесом нижче за течією річки, і перегородкою з поплавками, встановленої з можливістю переміщення по напрямних, причому вісь турбіни розташована вертикально, муфта і генератор розміщені над рівнем річки, а ширина лопатей турбіни виконана більше різниці максимального і мінімального рівнів річки.
Версія для друку
Дата публікації 12.01.2007гг
