Патент Російської Федерації RU2010992

ГИДРАВЛИЧЕСКОЕ КОЛЕСО опорних ГІДРОЕЛЕКТРОСТАНЦІЇ з лопаткою

ГИДРАВЛИЧЕСКОЕ КОЛЕСО опорних ГІДРОЕЛЕКТРОСТАНЦІЇ з лопаткою

Ім'я винахідника: Абрамов Віктор Аркадійович
Ім'я патентовласника: Абрамов Віктор Аркадійович
Адреса для листування:
Дата початку дії патенту: 1989.06.21

Використання: в гідроенергетичному будівництві. Суть винаходу: колесо розміщене під водою, забезпечено генератором струму і редуктором, розташованим над водною поверхнею. Один край лопатки лежить на внутрішній утворює колеса, інший - на зовнішньої, довжина лопатки не більш радіуса колеса. Колесо забезпечено малими лопатками, закріпленими на основних під кутом до них, і встановлено у палі або опори моста, і перед ним закріплений спрямляющій щит.

ОПИС ВИНАХОДИ

Винахід відноситься до гідроенергетичного будівництва та гідроенергетики і призначене для отримання електроенергії на робочих (неперемерзающіх) річках без гребель, т. Е. Екологічно чистих безгребельні гідроелектростанціях. В майбутньому витіснить АЕС і звільнить залиті землі греблі ГРЕС.

Відомо, що натиск гідроелектростанцій створюється концентрацією падіння річки на використовуваному ділянці греблею, або деривації, або греблею і деривації спільно.

Будівництво гребель і залив великих площ землі для діючих гідроелектростанцій має істотний недолік, воно дуже трудомістким і тягне за собою втрату великих площ землі. Запропоноване технічне рішення це усуває.

Запропоноване гідравлічне колесо опорної гідроелектростанції відрізняється від відомого тим, що один край лопатки колеса лежить на його внутрішньої утворює, а інший - на зовнішньої, радіус якої може бути різним або рівним радіусу колеса; при цьому колесо додатково забезпечено малими лопатками, закріпленими на основних під кутом до них (за рахунок чого збільшується площа робочої частини гідроколеса), а колесо встановлюється у палі або опори моста і перед ним закріплюється спрямляющій щит. В результаті чого збільшується потужність і ККД.

Метою винаходу є створення гідравлічного колеса, яке забезпечить ефективну роботу опорної гідроелектростанції на всіх робочих (неперемерзающіх) річках.

Мета досягається шляхом використання енергії потоку (руху) води за допомогою гідроколеса 1 з його основними 3 і малими 4 лопатками за допомогою спрямляющего щита 2.

ГИДРАВЛИЧЕСКОЕ КОЛЕСО опорних ГІДРОЕЛЕКТРОСТАНЦІЇ з лопаткою ГИДРАВЛИЧЕСКОЕ КОЛЕСО опорних ГІДРОЕЛЕКТРОСТАНЦІЇ з лопаткою

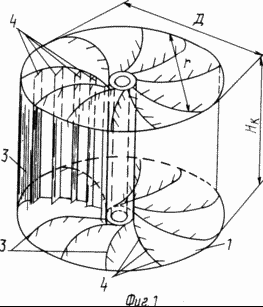

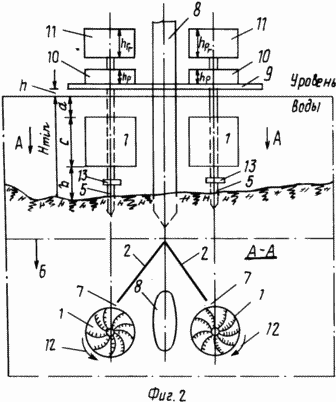

На фіг. 1 зображено гідравлічне колесо, загальний вигляд; на фіг. 2 - схема опорної гідроелектростанції - ОГЕС.

У ОГЕС гідроколесо встановлюється на індивідуальних палях 5 повністю під водою. Сполучною ланкою між гідроколеса 1 і індивідуальної палею 5 повинна бути муфта 13 (в т. Ч. І опорно-роликовий підшипник). Для ефективної роботи ОГЕС обов'язково встановлювати спрямляющій щит 2 з боку течії води в річці 6. спрямляются щит буде виконувати роль місцевої греблі, що звужує русло річки, в результаті чого в місцях скидання води 7 зі щита на гідроколесо буде збільшуватися швидкість течії, а в результаті і потужність, і ККД.

Отже, чим більше швидкість (течії) потоку води в річці і чим більше робочий рівень з води в річці (см. Фіг. 2), тим потужніше буде опорна гідроелектростанція (ОГЕС).

Швидкість течії води в річці легко визначається навіть в місці скидання її з спрямляющего щита.

з - робочий рівень річки - це і висота робочого колеса Н до;

а - розмір, рівний максимальному промерзання води в річці плюс 10-15% (а + + 0,15А);

b - розмір, який приймає від 0,2 до 0,5 м залежно від порід або матеріалу, що становить дно річки;

h - різниця між максимальним рівнем води в річці (паводковий період) і мінімальним рівнем води в річці плюс 10%.

(H + 0,1 h).

Принципова схема ОГЕС для всіх, в т. Ч. І замерзаючих річок, виглядає наступним чином (див. Фіг. 2): до палі 8 або бруківці опорі 8 кріпиться монтажний полиць 9, де і збираються підводний і затоплений частини ОГЕС (з обох сторін палі або опори, а можна і з одного боку).

Підводна частина - це гідравлічне колесо 1, висота якого дорівнює с - робітникові рівнем річки, т. Е. Н к = С;

Н к = Н min - (a + b), де Н min - мінімальний рівень води в річці.

Діаметр (Д) гідравлічного можна приймати від можливостей річки.

Надводна частина - це редуктор 10 (або щось подібне), необхідний для вироблення генератором струму певної частоти струм і генератор струму 11, які монтуються на полиці (або ін. Агрегат).

Для того, щоб гідроколесо 1 (див. Фіг. 2) ефектно і в певному напрямку 12 оберталося, потрібно на висоті:

Н щ = Н min + h + h p + h Г.Т, де h p - висота редуктора;

h Г.Т - висота генератора струму встановлювати і закріплювати до опори з боку течії річки спрямляющій щит 2 (див. фіг. 2 - розріз А-А), який можна виготовляти з металу, залізобетону або ін. матеріалу. Потрібно, щоб крила спрямляющего щита направляли потік води прямо на лопатки гідравлічного колеса. В результаті чого почнеться обертання його, а далі через редуктор - до генератора струму, який і буде виробляти електроенергію, потрібну споживачеві. Спрямляющій щит можна робити фігурним або прямолінійним, як зазначено на фіг. 2. (56) Патент США N 1350187, кл. F 03 B 7/00, опубл. 1920.

ФОРМУЛА ВИНАХОДУ

ГИДРАВЛИЧЕСКОЕ КОЛЕСО опорних ГІДРОЕЛЕКТРОСТАНЦІЇ з лопатками, розміщене під водою, забезпечене генератором струму і редуктором, розташованим над водною поверхнею, що відрізняється тим, що один край лопатки колеса лежить на його внутрішньої утворює, а інший - на зовнішньої, при цьому довжина лопатки не перевищує радіуса колеса , останнім додатково забезпечено малими лопатками, закріпленими на основних під кутом до них, а колесо встановлено у палі або опори моста і перед ним закріплений спрямляющій щит.

Версія для друку
Дата публікації 11.01.2007гг
